Вместе с материнской платой MSI B150M BAZOOKA PLUS, которая уже побывала у нас на тестах, компания представила и другую модель с сокетом Intel LGA1151 на чипсете Intel B150 – MSI B150M MORTAR ARCTIC также входящую в «игровую» серию Arsenal GAMING, отличающуюся внешним видом и большим функционалом.
Содержание
Технические характеристики
- Сокет: Intel LGA1151;
- Поддерживаемые процессоры: 6-о поколений Intel Core i7/i5/i3/Pentium/Celeron;
- Чипсет: Intel B150;
- Оперативная память: 4 x DIMM DDR4-2133, макс. до 64 Гбайт;
- Слоты расширения: 2 x PCI-E x16 v3.0 (x16/x4), 1 x PCI-E x1 v3.0 и 1 x M.2 (Key E). Примечание: PCI_E3 будет работать только в режиме PCIe 3.0 x2, если накопитель M.2 SATA будет установлен в слот M.2 (M2_1), и слот PCI_E3 будет недоступен, если в слот M.2 (M2_1) будет установлен модуль M.2 PCIe;
- Графика: 1 x HDMI порт с поддержкой максимального разрешения 4096×2160 при 24 Гц, 2560×1600 при 60 Гц и 1 x DVI-D порт с поддержкой максимального разрешения 1920×1200 при 60 Гц;
- Поддержка Multi-GPU: 2-Way AMD CrossFire
- Интерфейсы систем хранения данных: чипсет Intel B150 – 6 x SATA 6 Гбит/сек (AHCI), 1 x M.2 слот (Key M) 2242/2260/2280. Примечание: порт SATA1 будет недоступен, если в слот M.2 установлен модуль M.2 SATA;
- Порты USB: чипсет Intel B150 – 5 x USB 3.1 Gen1 (5 Гбит/сек) (3 порта на задней панели, 2 порта доступны через внутренний коннектор USB), 1 x USB 3.1 Gen1 Type-C (5 Гбит/сек) на задней панели, 4 x USB 2.0 (480 Мбит/сек) (2 порта на задней панели, 2 порта доступны через внутренний коннектор USB);
- Звук: HD-кодек 7.1, Realtek ALC892;
- Сетевая карта: 1 х 10/100/1000 Мбит/сек, Realtek RTL8111H;
- WLAN и Bluetooth (опционально): модуль Intel Wireless-AC 8260 (опционально), поддерживается интерфейс M.2 (Key E), Wi-Fi 802.11b/g/n/ac до 867 Мбит/сек, Bluetooth 2.1/2.1+EDR/3.0/4.0/BLE/4.2;
- Форм-фактор: mATX;
- Размеры: 24,4 см х 24,4 см.
Разъемы на плате:
- 1 x 24-pin ATX основной коннектор питания;
- 1 x 8-pin ATX 12V коннектор питания;
- 6 x коннекторов SATA 6 Гбит/сек;
- 1 x коннектор USB 2.0 (поддерживается дополнительно 2 порта USB 2.0);
- 1 x коннектор USB 3.1 Gen1 (поддерживается дополнительно 2 порта USB 3.1 Gen1);
- 1 x порт USB 3.1 Gen1 Type-C;
- 1 x 4-pin коннектора вентилятора CPU;
- 3 x 4-pin коннектора вентилятора системы;
- 1 x Clear CMOS джампер;
- 1 x коннектор звуковых разъемов передней панели;
- 1 x коннектор TPM модуля;
- 1 x разъем датчика открытия корпуса;
- 1 x коннектор последовательного порта;
- 1 x коннектор LED.
Порты ввода/вывода задней панели:
- 1 x порт PS/2 клавиатуры;
- 1 x порт PS/2 мыши;
- 1 x HDMI;
- 1 x DVI-D;
- 1 x LAN (RJ45);
- 2 x USB 2.0;
- 3 x USB 3.1 Gen1;
- 1 x USB 3.1 Gen1 Type-C;
- 6 x звуковых разъемов.
Упаковка и комплектация

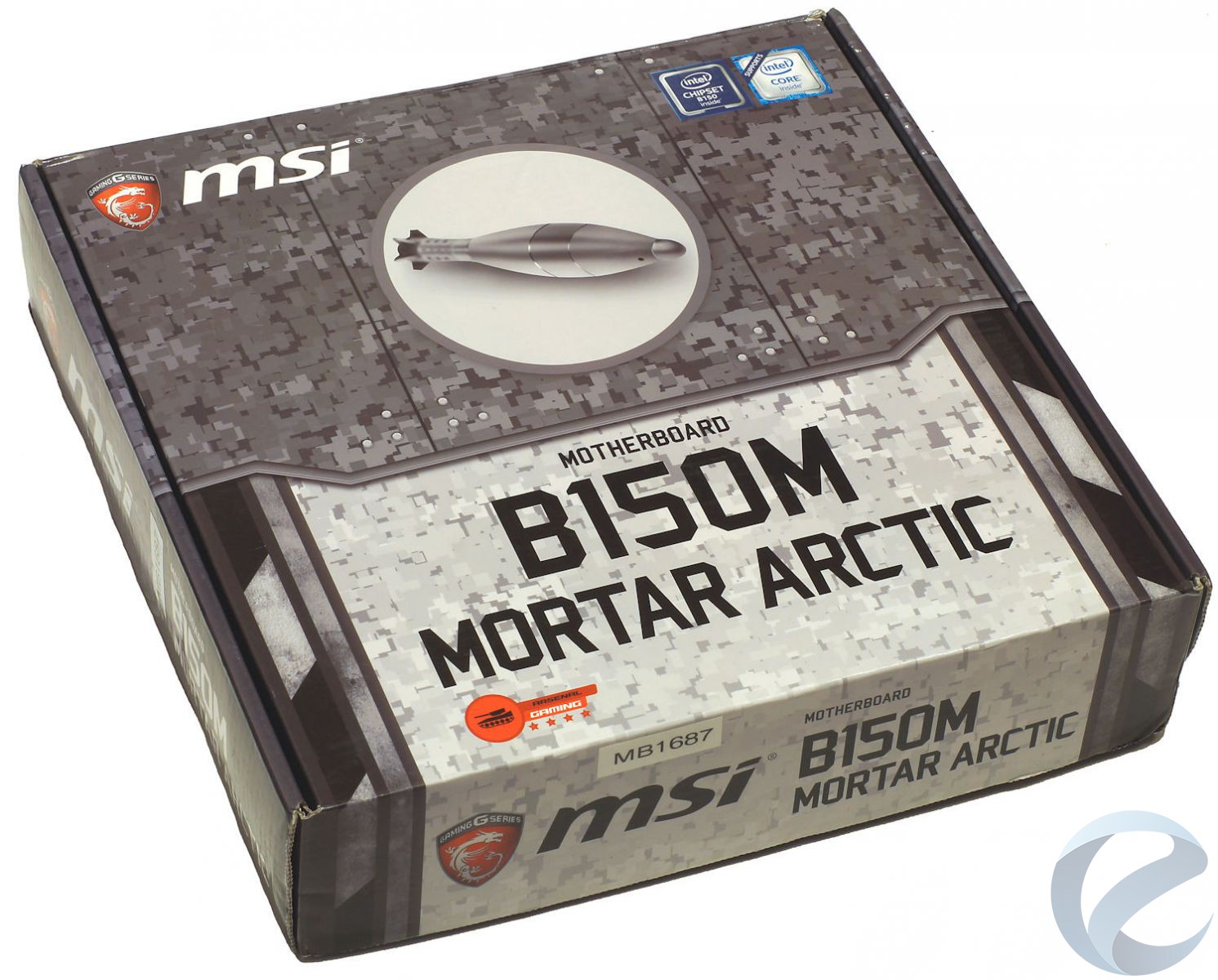

Материнская плата MSI B150M MORTAR ARCTIC поставляется в коробке оформленной в военной тематике – соответствуя названию платы на ней изображен снаряд миномета и нанесен зимний арктический камуфляж, говоря о ее отношениик игровой серии Arsenal GAMING.
Оформление задней стороны коробки более привычно и повторяет рассмотренную ранее плату MSI B150M BAZOOKA PLUS: компоненты Military Class 4, индикация EZ DEBUG LED, наличие высокоскоростного интерфейса слот M.2 (до 32 Гбит/сек), изолированная на плате звуковая часть Audio Boost с белой LED подсветкой, подсветка краев платы GAMING DNA, металлическая рамка для верхнего слота PCI-E x16 (STEEL ARMOR), реализация игрового режима с низкой задержкой Gaming LAN. Здесь же представлены технические характеристики платы и приведен набор портов задней панели ввода/вывода.
Комплектация у обоих плат (MORTAR ARCTIC и BAZOOKA PLUS) одинаковая: 2 х SATA кабеля, руководство пользователя, краткая инструкция по установке, бумажка с благодарностью за покупку продукции MSI, задняя панель ввода-вывода и DVD-диск.
Внешний вид и особенности
Белое исполнение с арктическим камуфляжем, наличиебелой LED подсветки, явно выделяет материнскую плату MSI B150M MORTAR ARCTIC среду конкурентов. У нее имеется и кожух с подписью, который обычно используется в платах топ-уровня или близкого к нему. Производитель постарался, чтобы плата выглядела как можно солиднее, оснастив ее систему питания радиаторами, выполняющими как эстетическую роль, так и функциональную – обеспечение качественного охлаждения, ведь предназначена она для длительной работы/игры («сертификация для гейминга»).
Размеры у нее стандартные для mATX формата: 24,4 см х 24,4 см. Что касается компоновки, то тут несколько выделяется размещение разъемов для питания вентиляторов – три 4-пин разъема размещены в правом верхнем углу и еще один в самом низу ближе к левому краю. Обратная сторона позволяет увидеть с каждого из углов по два светодиода, границы со светодиодами выделенной звуковой части Audio Boost и физическую реализацию слотов PCI-E x16 (x16/x4).
Сокет LGA1151 с белой защитной крышкой окружают два приличных размеров радиатора (крепятся винтами), накрывающие силовые элементы системы питания платы. Питание +12 В обеспечивается 8-пин разъемом, расположенным ближе к левому верхнему углу. Из «дополнительного» функционала, размещенного рядом с сокетом, выделим слот M.2 (ключ Е), предназначенный для установки вспомогательных плат, например, Wi-Fi/Bluetooth модуля.
За работу системы питания отвечает ШИМ-контроллер Richtek RT3606BC. Только для двух фаз применяется набор из 4-х мосфетов (пары Nikos PK632BA и PK616BA), в остальных – пара 616 и один 632.
В отличии от MSI B150M BAZOOKA PLUS, у материнской платы MSI B150M MORTAR ARCTIC слоты оперативной памяти выполнены из черного пластика. В остальном, с учетом ограничений чипсета Intel B150, все тоже самое – поддержка памяти DDR4 частотой до 2133 МГц в максимальной конфигурации 64 Гбайта (4 х 16 Гбайт). Рядом со слотами находятся: POST-индикация работы платы в виде 4-х светодиодов (EZ Debug LED), 24-пин разъем питания EATX, 19-пин колодка порта USB 3.0 и разъемы вентиляторов (1 x CPU_FAN, 2 х SYS_FAN).
Примечательно количество слотов PCI-E x16 3.0 – их два, один из которых имеет металлическую рамку (STEEL ARMOR), позволяя создать связку AMD CrossFire из двух видеокарт, правда пропускная способность для нижнего слота ограничена максимальным режимом х4. Если будет задействован слот M.2 типоразмера 2242/2260/2280 (ключ M) в режим SATA, то доступно будет только две линии (x2), а если в режиме PCIe, то нижний слот будет вообще недоступен. Еще один слот на плате – это PCI-E x1 3.0.
В этой же области заметны основные контроллеры платы – микросхема системный монитинга и портов ввода/вывода Nuvoton NCT6793D, 7.1 HD-звук Realtek ACL892 и гигабитный сетевой кодек Realtek RTL8111H.
Самый низ платы содержит сравнительно небольшой, по сравнению с топовыми платами, набор разъемов: 1 х передняя аудиопанель, 1 х системный вентилятор, 1 х JLED (подключение светодиодной ленты), коннекторы COM-порта, TPM и USB 2.0 (на два порта).
Правее находится системная панель и с правого торца порты 6 x SATA 3.0, реализуемые за счет возможностей чипсета Intel B150, который скрыт небольшим радиатором.
На плате также имеется конвертер видеосигнала PTN3360DBS, обеспечивающий поддержку 4к разрешения через порт HDMI.
На панели ввода/вывода нашлось место как для устаревших, хотя и используемых портов PS/2 (клавиатура и мыши), так и для современных в лице USB 3.1 Gen 1 тип С (правда пропускная способность 5 Гбит/сек). Общий набор портов:
- 1 x порт PS/2 клавиатуры;
- 1 x порт PS/2 мыши;
- 1 x HDMI;
- 1 x DVI-D;
- 1 x LAN (RJ45);
- 2 x USB 2.0;
- 3 x USB 3.1 Gen1;
- 1 x USB 3.1 Gen1 Type-C;
- 6 x звуковых разъемов.
Интерфейс UEFI BIOS
Отличия между платами MSI B150M BAZOOKA PLUS и MSI B150M MORTAR ARCTIC касаются и интерфейса UEFI BIOS. В последней используется последняя версия «Click BIOS 5» о которой мы говорили в обзоре MSI Z170A GAMING PRO. Она имеет два режима отображения EZ Mode и Advanced.
Однако надеяться на расширенные возможности разгона не стоит – частота памяти DDR4 ограничена 2133 МГц, отсутствует опция увеличения напряжения ядер процессора, множитель процессора выставляется только в пределах работы технологии Turbo Boost (для нашего процессора Intel Core i5 6600K это х39).
Фирменное программное обеспечение
DVD диск материнской платы MSI B150M MORTAR ARCTIC содержит практически полный набор утилит, который можно встретить в топовых материнских платах. О них мы писали в обзоре MSI Z170A MPOWER GAMING TITANIUM.
Тестовый стенд
- Процессор Intel Core i5 6600K;
- Материнская плата MSI B150M MORTAR ARCTIC;
- Система охлаждения Noctua NH-U9S;
- Термоинтерфейс ARCTIC MX-2;
- Оперативная память 2 x 8 Гбайт DDR4-3000 Kingston HyperX Savage HX430C15SB/8; (режим работы DDR4-21333);
- Видеокарта PowerColor PCS+ R9 380 4 GB (AXR9 380 4GBD5-PPDHE);
- Накопители SSD SSD OCZ Vector 150 240 Гбайт и HDD Toshiba DT01ACA200 2 Тбайт;
- Блок питания Corsair CS650M, 650 Ватт;
- Корпус Thermaltake Armor Revo Gene.
Размещение слота PCI-E x16 в самом верху платы MSI B150M MORTAR ARCTIC заставил нас использовать компактный кулер Noctua NH-U9S. Его возможностей с запасом хватит для работы системы.
Система в сборе. Плата со снежным камуфляжем явно выделяется внутри черного корпуса, особенно в рабочем состоянии, когда работает белая подсветка по краям.
Информация о процессоре Intel Core i5 6600K, материнской плате MSI B150M MORTAR ARCTIC и частоте/таймингах памяти Kingston HyperX Savage HX430C15SB/8 (тайминги выставлялись платой автоматически для частоты 2133 МГц).
Разгон
Как уже отмечали, несмотря на новый UEFI BIOS «Click BIOS 5», поведение материнской платы MSI B150M MORTAR ARCTIC такое же, как и уMSI B150M BAZOOKA PLUS– разгон возможен только для памяти и то в плане снижения таймингов при работе на максимальной частоте 2133 МГц, а также увеличение множителя до максимального значения Turbo Boost процессора.
Плата явно не создана для разгона.
Результаты тестирования
Две платы MSI на чипсете Intel B150, включая тестируемую MSI B150M MORTAR ARCTIC, показывают практически одинаковые результаты (разницу можно списать на погрешность измерений) и конечно же она уступает топовым платам, основанным на чипсете Intel Z170, у которых память работала на частоте 3000 МГц.
Заключение
Вторая протестированная нами плата MSI B150M MORTAR ARCTIC в плане производительности не хватает звезд с неба, да и про разгон можно забыть, но вот в остальном она неплоха и вполне подходит для сборки игрового ПК. Ведьза счет арктического камуфляжа и белой LED подсветкойона получила оригинальный внешний вид, который явно будет выделяться среди других плат, основанных на чипсете Intel B150. Возможности платы также шире, чем у той же MSI B150M BAZOOKA PLUS — она обладает двумя слотами PCI-E x16, позволяющими реализовать работу двух видеокарт AMD в режиме CrossFire, пусть и в конфигурации x16+x4 (остается открытым вопрос целесообразности такой связки для «бюджетного» решения), двумя слотами M.2 (с ключем М и ключем Е) для дополнительной периферии (накопителя, Wi-Fi/Bluetooth-модуля и прочего) и возможностью подключения LED подсветки. Есть и порт USB 3.1 Gen1 тип C для подключения современных USB флешек.
Помимо отсутствия у платы возможности разгона процессора к основному недостатку отнесем самое верхнее расположение слота PCI-E x16, а значит возможны проблемы с установкой широкого кулера.
В плане цены MSI B150M MORTAR ARCTIC не сильно дороже MSI B150M BAZOOKA PLUS. Ее цена на рынке около 6000 рублей.
Плюсы:
- Оригинальное цветовое исполнение (арктический камуфляж) с наличием белой LED подсветки;
- Высокое качество изготовления;
- Два радиатора в системе питания платы;
- Металлизированный слот PCI-E x16 (Steel Armor);
- Поддержка режима AMD CrossFire из двух видеокартв режиме x16+x4;
- Наличие двух слотов M.2 (ключ М и ключ Е);
- Наличие порта USB 3.1 Gen1 Type C (до 5 Гбит/сек)
- Обновленный интерфейс UEFI BIOS «Click BIOS 5»;
- Хороший набор фирменного программного обеспечения;
- Неплохая цена.
Минусы:
- Широкий кулер может блокировать самый верхний слот PCI-E x16;
- Практически полное отсутствие возможности разгона процессора;
- Отсутствуют видеоинтерфейсы D-Sub и Display Port.
Как известно, современная линейка игровых материнских плат компании MSI разделена на три группы: MSI Arsenal GAMING, MSI Performance GAMING и MSI Enthusiast GAMING, каждая из которых включает в себя модели определенного ценового сегмента, а именно начального, среднего и высокого соответственно.
В данном обзоре мы поговорим о компактной модели из первой группы − MSI B150M MORTAR, которая является бюджетным решением для геймеров, желающих собрать компактную игровую систему с одной видеокартой, и при этом не потратить более $100 на покупку материнской платы.
Благодаря использованию доступного чипсета Intel B150 компании MSI удалось не только снизить конечную стоимость материнской платы для потребителя, но и обеспечить хороший уровень ее оснащения. Так, за свои деньги вы получите традиционно высокое для MSI качество устройства, поддержку интерфейса M.2 для установки модуля Wi-Fi, портов USB 3.1 Gen1 и SATA Express. Давайте же рассмотрим, какими еще возможностями она обладает, и есть ли у данной модели какие-либо недостатки.
Производитель и модель
MSI B150M MORTAR
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти с частотой до DDR4-2133 МГц
2 x PCI Express 3.0 x16 (х16 / х16+x4)
2 x PCI Express 3.0 x1
1 x M.2 (для модуля Wi-Fi)
Чипсет Intel B150 поддерживает:
1 x SATA Express (совместим с 2 х SATA 6 Гбит/с)
4 x SATA 6 Гбит/с
RAID 0, RAID 1, RAID 5, RAID 10
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный кодек Realtek ALC892
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
2 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O
4 x USB 3.1 Gen1
5 x аудиопортов
Внутренние порты I/O
1 x USB 3.1 с поддержкой подключения двух USB 3.1 Gen1
1 x USB 2.0 с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP 1.0a, ACPI 5.0, SM BIOS 2.8
MSI
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Материнская плата MSI B150M MORTAR поставляется в картонной коробке со стильным оформлением в темно-зеленых тонах и хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла. Отдельно отмечена поддержка технологии Intel Small Business Advantage (Intel SBA), которая позволяет упростить администрирование компьютера в случае использования его в офисной сфере, что маловероятно для данной модели.
В коробке мы обнаружили вполне стандартный набор аксессуаров для недорогой материнской платы, а именно:
- диск с драйверами и утилитами;
- комплект бумажной документации;
- два кабеля SATA;
- заглушку интерфейсной панели.
Дизайн и особенности платы
В основе новинки лежит печатная плата формата microATX (244 х 244 мм). Компания MSI выбрала для MSI B150M MORTAR достаточно сдержанное оформление, практически полностью выполненное в черном цвете. С одной стороны, такой вариант выглядит выигрышно для большинства, но с другой – в игровой модели, пусть и недорогой, хотелось бы видеть хотя бы несколько оригинальных цветовых штрихов в дизайне. Что же касается компоновки, то она выполнена на высоком уровне, поэтому особых проблем со сборкой системы у вас не возникнет.
Взглянув на обратную сторону печатной платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что радиаторы на элементах подсистемы питания закреплены при помощи винтов, а на чипсете − пластиковыми клипсами. Как мы уже не раз убеждались, для охлаждения Intel B150 подобного типа крепления вполне достаточно.
Также на обратной стороне находятся светодиоды, обеспечивающие подсветку красного цвета, которую можно при желании отключить в BIOS.
В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, две колодки подключения передней панели, разъем для подключения системного вентилятора, а также две колодки для подключения интерфейсов USB: по одной для USB 2.0 и USB 3.1 Gen1.
Всего на MSI B150M MORTAR силами чипсета реализована поддержка четырех портов USB 2.0: двух внутренних и двух на интерфейсной панели. Что же касается USB 3.1 Gen1, то их шесть: два внутренних и четырех на интерфейсной панели.
Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с и одним SATA Express, который совместим с двумя SATA 6 Гбит/с. Благодаря грамотному расположению доступ к ним остается свободным даже при установке габаритных видеокарт. Также производитель решил отказаться от поддержки интерфейса M.2 для накопителей, отдав предпочтение возможности установки модуля Wi-Fi.
Правая сторона системной платы примечательна четырьмя DIMM-слотами для установки оперативной памяти стандарта DDR4, которая может работать в двухканальном режиме. Для его реализации модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты (или же занять все четыре разъема). Поддерживаются планки, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего должно быть достаточно для любых поставленных задач.
Отдельно отметим реализацию технологии DDR4 BOOST, которая заключается в использовании оптимизированной разводки дорожек от CPU к памяти, и их изоляции, что позволяет повысить стабильность работы и обеспечить чистоту передачи данных, защитив их от наводок других комплектующих. Также на правой стороне находятся индикаторы EZ Debug LED, которые служат для диагностики проблем с процессором, оперативной памятью и видеокартой.
Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B150, в то время как два других накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 36,8°C;
- верхний радиатор охлаждения элементов подсистемы питания процессора – 48,1°C;
- нижний радиатор охлаждения элементов подсистемы питания процессора – 47,9°C;
Полученные результаты практически полностью идентичны показателям более дорогих и высокопроизводительных плат компании MSI на основе чипсета Intel Z170, к примеру, MSI Z170A SLI PLUS, что подтверждает высокую эффективность охлаждения.
Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере RT 606BC производства Richtek Technology. Элементная база новинки набрана при помощи качественных комплектующих в соответствии с фирменным дизайном Military Class 4. В ее состав вошли твердотельные конденсаторы и дроссели с ферритовым сердечником.
Для расширения функциональности у пользователя есть в распоряжении четыре слота:
- PCI Express 3.0 x16 (в режиме х16);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4).
Для организации графической подсистемы имеются два слота PCI Express x16, один из которых (с усиленной металлической конструкцией) подключен к процессору и всегда использует 16 линий PCI Express 3.0, тогда как второй использует только 4 чипсетных линии. В случае установки пары видеокарт они будут работать по не самой оптимальной схеме х16+х4, которая к тому же поддерживается только графическими ускорителями на основе GPU компании AMD.
Отдельно отметим, что в случае использования слота PCI Express 3.0 x1 (на схеме «PCI_E3»), пропускная способность PCI Express 3.0 x16 (x4) будет ограничена двумя линиями. Если же вам нужно большее количество разнообразных слотов расширения, тогда можно обратить внимание на ATX-модель MSI B150 GAMING M3.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub), обслуживание которых осуществляется силами микросхемы PTN3360DBS.
Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6793D-M, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.
Для реализации сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H. Возможность приоритизации сетевого трафика реализована в фирменном ПО MSI GAMING LAN.
Звуковая подсистема выполнена согласно фирменного дизайна Audio Boost. Она основана на 7.1-канальном HDA-кодеке Realtek ALC892, который функционирует вместе с высококачественными аудиоконденсаторами Nippon Chemi-Con. Сам же звуковой тракт изолирован для защиты от электромагнитных помех, а левый и правый звуковые каналы разведены по разным слоям печатной платы.
На интерфейсную панель материнской платы MSI B150M MORTAR выведены следующие элементы:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x RJ45;
- 4 x USB 3.1 Gen1;
- 2 x USB 2.0;
- 5 x аудиопортов;
- 1 x S/PDIF Out;
- 1 x кнопка «Сброс CMOS»;
- 1 x PS/2 Combo.
Подобную компоновку можно охарактеризовать как очень удачную для недорогой материнской платы, так как она обладает достаточным количеством портов USB, тремя видеовыходами и возможностью удобного подключения многоканальной акустики. При желании можно вывести на заднюю панель порт COM при помощи соответствующей колодки.
Рассматриваемая модель оснащена тремя 4-контактными разъемами для подключения вентиляторов: один служит для системы охлаждения процессора, а два других предназначены для подключения системных вертушек.
UEFI BIOS
В MSI B150M MORTAR используется фирменный предзагрузчик ClickBIOS 5, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки. Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC», где при необходимости можно получить доступ к регулировке напряжений на различных компонентах. Также поддерживается сохранение пользовательских настроек BIOS в шести различных профилях и возможность загрузки необходимого профиля с USB-накопителя.
В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, графическом ядре, модулях памяти и на линиях питания +12В и +5В.
Возможности разгона
Возможности разгона процессора на момент тестирования на данной материнской плате отсутствовали. Максимальная частота оперативной памяти достигла 2126 МГц.
Тестирование
Для проверки возможностей MSI B150M MORTAR использовалось следующее оборудование:
Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable
Scythe Kama Angle Rev.B
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16
MSI R9 285 GAMING 2G (2 ГБ GDDR5)
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ)
ASUS DRW-1814BLT SATA
Seasonic X-560 Gold (SS-560KM Active PFC)
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)
Philips Brilliance 240P4QPYNS
Результаты тестов
Продемонстрированные результаты указывают на высокий уровень качества исполнения новинки. Их достижению сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC892
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
Компания MSI совсем недавно представила новую линейку материнских плат для геймеров – Arsenal Gaming. Символом тестируемой платы стала одна из разновидностей мортиры – миномет. Но главные особенности этой модели заключаются в поддержке процессоров Intel шестого поколения под сокет LGA1151, оперативной памяти стандарта DDR4 и наличие разъема SATA Express со скоростью до 16 Гб/с, а также большого количества полезных функций и возможностей, заключенных в форм-факторе Micro ATX.
Комплектация
«Материнка» упакована в небольшую картонную коробку, окрашенную в зеленый цвет защитного оттенка. На ней изображена символика оружия, с которым производитель ассоциирует эту модель –миномет. MSI B150M Mortar поставляется с обширным руководством пользователя, инструкцией по установке, диском с ПО, двумя кабелями SATA3 и защитной накладкой на панель ввода/вывода. В общем, в коробке есть все, что необходимо для быстрой установки и начала работы.
Дизайн и возможности
В оформлении MSI B150M Mortar преобладает черный цвет – при этом текстолит и функциональные элементы отлично сочетаются между собой.
MSI B150M Mortar выполнена в форм-факторе MicroATX, поэтому пользователи смогут собрать на основе этой модели достаточно компактный ПК. Ее размеры составляют – 24,4 x 24,4 см.
На плате можно увидеть пассивные никелированные радиаторы охлаждения, дроссели, транзисторы и конденсаторы.
При этом катушки черного цвета используют специально разработанное ядро для более эффективной работы, а твердотельные конденсаторы имеют алюминиевый сердечник, которые, как правило, используются при разработке топовых моделей.
Системная плата поддерживает использование различных типов вентиляторов, а 4-пиновая контактная группа для подключения процессорного кулера находится рядом с сокетом.
Справа от процессорного сокета расположены четыре слота для ОЗУ.
«Материнка» поддерживает планки памяти DDR4 с частотой 2133 МГц. Общий объем может достигать 64 ГБ. Также поддерживается двухканальная архитектура памяти и профили Intel XMP. Недалеко от слотов находятся системные индикаторы для диагностики неисправности — MSI EZ Debug LED. Если проблемы возникли во время загрузки системы, то по индикаторам, которые отображают работу процессора, памяти и видеокарты их без проблем можно определить. Системная плата получила набор разъемов USB – два порта стандарта 2.0 и четыре разъема со спецификацией 3.1 Gen1.
Дополнительно можно подключить и вывести на переднюю панель корпуса, с помощью внутреннего коннектора, два порта USB 2.0 и 2 порта USB 3.1 Gen1.
Чипсет Intel B150 прикрыт радиатором охлаждения с логотипом компании, а рядом установлены шесть разъемов SATA 6 Гб/с и один разъем SATA Express с обратной совместимость и скоростью до 16 Гб/с для SSD-накопителей.
Масштабирование системы реализовано с помощью двух портов PCIe 3.0 x16 и двух портов PCIe 3.0 x1 и одного гнезда M.2 для подключения Wi-Fi модуля.
Примечательно, что слоты PCIe 3.0 x16 также поддерживают работу в режиме x4.При этом один из слотов PCIe 3.0 x16 имеет большее количество точек пайки на печатной плате для прочности и защиты сигналов от электромагнитных помех.
Звуковая 6-канальная система реализована с использованием качественных компонентов с конденсаторами Chemi-Con, специальной изоляцией и разделенными слоями цепи звукового тракта. Она построена на базе кодека Realtek ALC892.
Набор разъемов тыльной панели представлен следующими интерфейсами – шестью портами USB, комбинированным гнездом PS/2, портами VGA, HDMI, DVI-D, RJ-45 и 5 звуковыми разъемов, а также оптическим портом S/PDIF. Кроме этого на приборной панели можно найти клавишу для очистки CMOS.
Сетевой разъем реализован с помощью контроллера Realtek RTL8111H. Разработчики предлагают для оптимизации управления сетевым трафиком использовать фирменное приложение MSI Gaming LAN Manager, которое позволит автоматически определять приоритет сетевого трафика во время онлайн-игр.
Управление и тестирование
За управление MSI B150M Mortar отвечает Click BIOS 5, с полностью обновленным и оптимизированным интерфейсом и обширный набор фирменного ПО.
Он легкий и удобный в использовании, а высокая детализация графических элементов улучшает визуальный ряд и взаимодействие с пользователем.
Для тестирования мы использовали набор приложений Futermark и Cinebench, а также утилиты для идентификации технической информации.
Впечатления
MSI B150M Mortar – решение для создания компактного игрового компьютера с неплохой спецификацией. К ее преимуществам можно отнести качественную элементную базу, поддержку новейших процессоров Intel, технологию AMD CrossFire, оперативную память DDR4, а также удобный и функциональный BIOS.
ОСОБЕННОСТИ:
• Качественная элементная база •
• Чипсет Intel B150 •
• Поддержка процессоров Intel шестого поколения •
• Технология AMD CrossFire •
• Поддержка ОЗУ DDR4 •
Конфигурация тестового стенда
Intel Core i7-6700, 3,4 ГГц до 4 ГГц, 8 МБ кэш
MSI B150M Mortar
DDR4, Kingston HyperX, 2 x 4 ГБ, 2666 МГц
SSD, Transcend SSD340, 64 ГБ
Thermaltake Toughpower DPS G 750W
Thermaltake Frio Extreme Silent 14 Dual
CoolerMaster Test Bench V1.0
Windows 10 64-битная
Спецификации материнской платы
MSI B150M Mortar
Intel Socket LGA1151
Процессоры шестого поколения Intel
Core i7/Core i5/Core i3/Pentium/Celeron
Двухканальная память DDR4
Поддерживаемые частоты 2133 МГц
Максимальный объем памяти: 64 ГБ
Поддержка Intel Extreme Memory Profile (XMP)
2 x PCI Express 3.0 x16/ x4
2 x PCI Express 3.0 x1
Поддержка AMD Quad-GPU CrossFireX
1 x SATA Express
6 х SATA 3 6.0 Гбит/с
1 x Realtek RTL8111H (10/100/1000 Мб/с)
4 x USB 2.0 (2 на задней панели и 2 на плате)
6 x USB 3.1 Gen1 (4 на задней панели и 2 на плате)
Поддержка возможностей встроенной графики
Вывод на несколько источников через HDMI/DVI-D
24-контактный разъем питания ATX
8-контактный разъем питания 12 В
Разъемы на тыльной панели
4 x USB 3.1 Gen1
Оптический выход S/PDIF
6 аудио входов/выходов 3.5-мм mini-jack
1 x кнопка Clear CMOS
1 х USB 3.1 Gen1
6 x SATA 6 Гбит/с
1 х SATA Express
1 x 24-pin ATX основной коннектор питания
1 x 8-pin ATX 12V коннектор питания — 6 x SATA 6Гб/с коннекторов
1 x USB 3.1 Gen1 коннектор (поддерживается дополнительно 2 USB3.1 Gen1 порта)
1 x USB 2.0 коннектор (поддерживается дополнительно 2 USB 2.0 порта)
1 x 4-pin коннектор вентилятора CPU — 2 x 4-pin коннектора вентилятора системы
1 x Clear CMOS джампер
1 x коннектор звуковых разъемов передней панели
2 x коннектора звуковых разъемов передней панели
«>
