С выходом каждого нового поколения GPU, увеличивается производительность графической подсистемы. С выходом каждого нового поколения MSI Twin Frozr мы делаем вашу систему тише и холоднее! Мы всегда прислушиваемся к вашим пожеланиям, вот почему новая система охлаждения Twin Frozr V компактнее, имеет более мощные вентиляторы и низкий уровень шума, лучше охлаждает компоненты графической карты и отлично подходят к материнскими платами MSI серии GAMING, не говоря о стильной светодиодной подсветке. Мы потратили 18 месяцев на разработку системы охлаждения Twin Frozr V, включая всестороннее тестирование в игровых клубах. Это гарантирует высочайшее качество и стабильность видеокарт при максимальном FPS.

Традиционные лопасти вентилятора

Направляют воздушный поток на массивный радиатор охлаждения.

Дисперсионные лопасти вентилятора

Создают более мощный воздушный поток и улучшают отвод тепла с радиатора.

Усовершенствованные дисперсионные лопасти создают на 19% более мощный воздушный поток без увеличения общего уровня шума.

Более эффективное рассеяние тепла
MSI начинает использовать на кулерах Twin Frozr новую технологию Airflow Control, которая позволяет направлять больший воздушный поток непосредственно на тепловые трубки, за счет использования специальных дефлекторов, установленных на радиаторе. В дополнении к этому, эксклюзивный дизайн радиатора имеет увеличенную площадь поверхности, что способствует лучшему рассеянию тепла.

Умное охлаждение помогает оставаться холодным.
Система охлаждения MSI Twin Frozr V поддерживает технологию Zero Frozr, которая впервые была представлена MSI в 2008 году. Технология Zero Frozr устраняет шум вентиляторов при низкой нагрузке на видеокарту, путем их полной остановки. В сравнении с другими видеокартами, отсутствует постоянный шум, генерируемый вентиляторами, напоминая тем самым, что в системе установлена мощная графическая карта. Это означает, что вы можете полностью сфокусироваться на игре, не отвлекаясь на посторонние звуки из вашего компьютера.

Изящно светящийся дракон MSI GAMING поднимает настроение. Новая функция позволяет при помощи всего одного клика выбрать один из пяти уникальных режимов подсветки для создания подходящей атмосферы во время игры.

Последняя версия MSI Gaming App расширена за счет поддержки технологии MSI Scenamax (вкладка EyeRest), что позволяет значительно улучшить качество картинки.

Режим OC Mode
Максимальная производительность за счет повышения частот и скорости вращения вентиляторов.

Режим Gaming Mode (по умолчанию)
Идеальный баланс между производительностью в играх и температурой.

Режим Silent Mode
Тихая работа при минимальном уровне шума вентиляторов.

MSI GAMING APP,
ВКЛАДКА EYEREST

Быстрая настройка параметров дисплея. Откройте вкладку, кликнув на соответствующую иконку, и выберите предпочитаемые параметры.

РЕЖИМ
EYE REST MODE

Помогает легче засыпать и делает сон более спокойным за счет снижения синей составляющей света, излучаемого экраном. Это позволяет организму легче настраиваться на сон в ночное время.

РЕЖИМ
GAMING MODE

Яркие цвета и улучшенный контраст позволяет увидеть игру такой, какой ее задумал создатель.

РЕЖИМ
MOVIE MODE

Динамически настраивает гамму и контраст для лучшей передачи изображения во время просмотра фильмов.

Графические карты MSI GAMING дадут вам больше производительности. Используйте ли вы уже разогнанную с завода видеокарту или Gaming App для раскрытия всего ее потенциала, вы всегда можете сразу включиться в игру и наслаждаться превосходной производительностью. Можете быть спокойны, разгон при помощи MSI Gaming App не лишает гарантии. Включайтесь в игру и начинайте выигрывать!

HI-C CAP —
ВЫСОКОЭФФЕКТИВНЫЕ КОНДЕНСАТОРЫ
Hi-c CAP – это очень маленькие, но невероятно эффективные конденсаторы. Помимо обеспечения достаточного пространства вокруг процессорного разъема для установки больших кулеров, они также расходуют на 93% меньше энергии. Именно поэтому платы MSI являются наиболее энергоэффективными на рынке.

SUPER FERRITE CHOKES —
СУПЕР ФЕРРИТОВЫЕ КАТУШКИ
Super Ferrite Choke (SFC) – катушки с сердечником из феррита с суперпроводимостью. Это позволяет SFC работать в среднем с на 35°C более низкой температурой, пропускать на 30% больше тока и быть на 20% более энергоэффективными, тем самым обеспечивая лучшую стабильность во время разгона процессора.

SOLID CAP-
ТВЕРДОТЕЛЬНЫЕ КОНДЕНСАТОРЫ
Solid CAP с их алюминиевым сердечником долгое время являются одним из определяющих факторов в дизайне высококачественных материнских плат, так как обеспечивают более низкое эквивалентное последовательное сопротивление (ESR), а также 10-летний срок службы.

MSI Afterburner – признанный по всему мира кросс-вендорный инструмент для разгона графического процессора. Простой интерфейс предоставляет доступ к самой детальной информации по вашей видеокарте и позволяет перенастраивать на вашей видеокарте практически все, что возможно.

Программа совместима с 64-битными приложениями и доступна на множестве языков, включая русский, испанский, китайский и корейский. Поддержка настройки и установки собственных скинов пользователя, любой почувствует себя как дома.

Afterburner может управляться со смартфона на iOS или Android, а встроенная утилита Kombustor для бенчмаркинга даст всю информацию о подлинных показателях вашей видеокарты.

Узнать больше об MSI Afterburner можно здесь

Встроенная утилита для захвата изображения и видео под названием Predator позволяет в одно нажатие сделать скриншот или записать видео самых классных, динамичных и знаковых моментов ваших игр!

WTFast — это геймерская частная сеть (Gamers Private Network). Подобно автоматизированной армии IT специалистов, работающих вместе, WTFast оптимизирует ваше сетевое соединение. WTFast ведет учет состояния соединения для вашей онлайн игры. Вы можете наблюдать, что происходило с вашим сетевым соединением в течение времени.

  • Разработанно специально для MMO геймеров
  • Снижает ping
  • Значительно снижает потерю пакетов и улучшает качество соединения
  • 2 месяца премиум лицензии эксклюзивно от MSI

© AMD, логотип AMD со стрелкой, Radeon, FreeSync и их сочетания – торговые марки компании Advanced Micro Devices. DirectX – зарегистрированная торговая марка корпорации Microsoft в США и других странах. PCI Express является зарегистрированной торговой маркой корпорации PCI-SIG. Vulkan и логотип Vulkan – торговые марки компании Khronos Group. Другие названия продуктов, использованные в данном материале, применяются только с целью идентификации и могут являться торговыми марками соответствующих компаний.

Все изображения и описания являются иллюстративными. Визуальное представление может несколько отличаться от реальных продуктов. Технические характеристики, функциональность и внешний вид продуктов зависят от конкретной модели и региона. Любые характеристики могут быть изменены без предварительного уведомления. Подробнее они описаны на странице характеристик продукта. Несмотря на то, что мы стремимся предоставить максимально точную и полную информацию, доступную на момент публикации, в тексте и фотографиях возможны ошибки. Продукты могут быть доступны не во всех регионах, поэтому за информацией по доступным предложениям мы рекомендуем обратиться к региональным поставщикам.

Содержание

Справочные материалы

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Читайте также:  Huawei ascend mate 7 premium

Видеообзор

Для начала предлагаем посмотреть наш видеообзор ускорителя MSI Radeon R9 390X Gaming 8G:

Теперь давайте взглянем на спецификации устройства.

Устройство(а)

MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E
Параметр Значение Номинальное значение (референс)
GPU Radeon R9 390X (Grenada)
Интерфейс PCI Express x16
Частота работы GPU (ROPs), МГц 1080 1050
Частота работы памяти (физическая (эффективная)), МГц 1500 (6000) 1500 (6000)
Ширина шины обмена с памятью, бит 512
Число вычислительных блоков в GPU 44
Число операций (ALU) в блоке 64
Суммарное число операций (ALU) 2816
Число блоков текстурирования (BLF/TLF/ANIS) 176
Число блоков растеризации (ROP) 64
Размеры, мм 280×115×50 275×100×35
Количество слотов в системном блоке, занимаемые видеокартой 3 2
Цвет текстолита черный черный
Энергопотребление Пиковое в 3D, Вт 280 275
В режиме 2D, Вт 55 52
В режиме «сна», Вт 3 3
Уровень шума В режиме 2D, дБА 21 21
В режиме 2D (просмотр видео), дБА 20,5 21
В режиме максимального 3D, дБА 45 41
Выходные гнезда 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 2×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2
Поддержка многопроцессорной работы CrossFire
Максимальное количество приемников/мониторов для одновременного вывода изображения 4 4
Дополнительное питание: количество 8-контактных разъемов 1 1
Дополнительное питание: количество 6-контактных разъемов 1 1
Максимальное разрешение 2D Display Port 4096×2160
HDMI 4096×2160
Dual-Link DVI 2560×1600
Максимальное разрешение 3D Display Port 4096×2160
HDMI 4096×2160
Dual-Link DVI 2560×1600

Комплектация локальной памятью

Картa имеeт 8192 МБ памяти GDDR5 SDRAM, размещенной в 16 микросхемах по 4 Гбит (на лицевой стороне PCB).

Микросхемы памяти SK Hynix (GDDR5). Микросхемы рассчитаны на максимальную частоту работы в 1750 (7000) МГц.

Сравнение с эталонным дизайном (reference)
Вид спереди
MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 390X
Вид сзади
MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E Reference card AMD Radeon R9 390X

PCB у данной карты спроектирована инженерами MSI, но отличается от референс-дизайна лишь в области системы питания. Используется цифровой контроллер NCP81022 компании On Semiconductor, управляющий 6+1-фазной схемой питания. Хотим снова отметить, что в ряде серий MSI (включая Gaming) используются компоненты, соответствующие американскому военному стандарту Military Class IV — например, катушки Super Ferrite Choke (SFC) с сердечником из феррита с высокой проводимостью, которые должны демонстрировать повышенные на 30% энергоемкость и на 20% энергоэффективность.

Данный ускоритель MSI имеет три режима работы: OC (разогнанный, самый производительный), Gaming (игровой, используется по умолчанию) и Silent (тихий). Указанные режимы отличаются между собой тактовыми частотами графического процессора R9 390X: 1100 МГц в режиме разгона, 1080 МГц в игровом и 1050 МГц в тихом режиме. Видеопамять работает на частоте в 1500 (6000) МГц в режимах Gaming и Silent и на частоте 1525 (6100) МГц в режиме разгона. Управление режимами и их переключение возложены на фирменную утилиту MSI, которая поставляется с картой на диске (также ее можно загрузить с сайта компании). С помощью этой утилиты можно к тому же задать режим подсветки логотипа MSI на торце видеокарты. Мы изучаем работу карты в режиме по умолчанию, поскольку именно в таком виде ускорители использует свыше 90% потребителей.


Система охлаждения

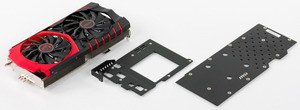

Для карты традиционно применен кулер серии TwinFrozr. Его основой является сдвоенный радиатор из медного сплава с никелированными пластинами, части которого соединены тепловыми трубками, идущими через основание-подошву и пронизывающие пластины радиатора для равномерного распределения отведенного от ядра тепла. Сверху радиатор накрыт кожухом с двумя вентиляторами типа Torx Fans с чередующимися лопастями, различающимися углами выброса воздуха. Эта форма позволяет при той же частоте вращения, что и у обычного вентилятора, получать на 19% более сильный воздушный поток. Вентилятор в красном ободе при необходимости может легко извлекаться из СО без ее демонтажа в целом. СО обладает очень полезным свойством останавливать вентиляторы, если температура GPU ниже 60-62 градусов.

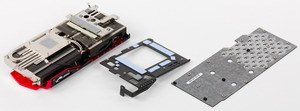

Микросхемы памяти охлаждаются отдельной пластиной-радиатором, а для охлаждения силовых транзисторов используется еще одна небольшая подошва на основном радиаторе.

Под нагрузкой максимальная температура не превысила 84 градусов, что является приемлемым результатом для видеокарты такого уровня. Минусом может показаться слишком шумный кулер.

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder)

Методика измерения шума

  • Помещение шумоизолировано и заглушено, снижены реверберации.
  • Системный блок, в котором исследовался шум видеокарт, не имеет вентиляторов, не является источником механического шума.
  • Фоновый уровень 20 дБА — это уровень шума в комнате и уровень шумов собственно шумомера.
  • Измерения проводились на расстоянии 50 см от видеокарты на уровне системы охлаждения.
  • Режимы измерения:
    1. Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов.
    2. Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров.
    3. Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark.

    В режиме простоя в 2D температура составляла 33 °C, вентиляторы не работали, шум достигал 21 дБА.

    При просмотре фильма с аппаратным декодированием температура медленно поднималась до 62 °C, вентиляторы запускались и работали на частоте вращения 550 оборотов в минуту, уровень шума почти не изменялся (20,5 дБА).

    В режиме максимальной нагрузки в 3D температура достигала 84 °C, вентиляторы при этом раскручивались до 2400 с лишним оборотов в минуту, шум вырастал до 45 дБА — это весьма серьезный уровень.

    Комплектация
    Упаковка (карта попала к нам без внешней коробки)

    Установка и драйверы

    Конфигурация тестового стенда

    • Компьютер на базе процессора Intel Core i7-3960X (Socket 2011):
    • процессор Intel Core i7-3960X (o/c 4 ГГц);
    • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
    • СО Intel Thermal Solution RTS2011LC;
    • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
    • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
    • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
    • блок питания Thermaltake Toughpower DPS G 1050W (1050 Вт);
    • корпус Corsair Obsidian 800D Full Tower.
  • операционная система Windows 7 64-битная; DirectX 11.1;
  • монитор Samsung U28D590D (28″);
  • клавиатура Cougar 700K;
  • драйверы AMD версии Catalyst 15.6 Omega;
  • драйверы Nvidia версии 353.30;
  • VSync отключен.
  • Список инструментов тестирования

    Методику тестирования и все настройки можно посмотреть здесь.

      BioShock Infinite (Irrational Games/2K Games)

    Watch Dogs (Ubisoft)

    Grand Theft Auto V (Rockstar Games/Rockstar Games)

    The Witcher 3: Wild Hunt (CD Projekt RED)

    Middle-earth: Shadow of Mordor (Monolith Productions/Warner Bros. Interactive Entertainment)

    Batman: Arkham Origins (Warner Bros. Interactive Entertainment)

    3DMark (2013) (FutureMark)

    Metro: Last Light (4A Games/Deep Silver)

    Battlefield 4 (EA Digital Illusions CE/EA)

    Dragon Age: Inquisition (BioWare/EA)

    Результаты тестов: сравнение производительности

    Выводы

    Рейтинг iXBT.com
    Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
    Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемым нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 390X и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. середина июля 2015 г.
    Название ускорителя Рейтинг iXBT.com Рейтинг полез. Цена
    09 MSI R9 390X Gaming 8192 МБ, 1080/1080/6000 2110 397 532
    10 R9 390X 8192 МБ, 1050/1050/6000 2110 400 527
    11 GTX 780 Ti 3072 МБ, 875—1020/7000 2080 380 547
    12 GTX 980 4096 МБ, 1126—1266/7000 2040 334 610
    Читайте также:  Asus компания какой страны

    Комментарий к Рейтингам iXBT.com

    Рейтинг полезности
    Пояснение Дата взятия цен из розничной продажи для формирования Рейтингов полезности
    Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей середина июля 2015 г.
    Название ускорителя Рейтинг полез. Рейтинг iXBT.com Цена
    22 R9 390X 8192 МБ, 1050/1050/6000 400 2110 527
    23 MSI R9 390X Gaming 8192 МБ, 1080/1080/6000 397 2110 532
    24 GTX 780 Ti 3072 МБ, 875—1020/7000 380 2080 547
    25 GTX 980 4096 МБ, 1126—1266/7000 334 2040 610

    Комментарий к Рейтингам полезности

    MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E — современный и быстрый (несмотря на то, что ядро у него весьма старое) ускоритель топового класса, имеющий очень большой объем локальной памяти (самые современные игры требуют минимум 4 гигабайта памяти, а тут даже есть запас на будущее) и в большинстве тестов более производительный, нежели конкурент в лице Geforce GTX 980. Небольшой разгон на 20-30 МГц по ядру почти никакого влияния на скорость не оказывает, разница не выше 1-2%. Видеокарта имеет интересный кулер с легкосменяемым вентилятором, который, к сожалению, шумноват.

    Итак, дело не в возрасте GPU — главное чтобы он имел полноценную поддержку современных 3D-технологий, а также чтобы карты на его основе предлагались по адекватным ценам и выгодно смотрелись на фоне конкурентов. Поэтому графическое ядро Hawaii (а ныне Grenada) может быть сегодня очень интересным и востребованным.

    Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!).
    В номинации «Оригинальный дизайн» (за июль 2015 года)

    награду получила карта:

    • MSI Radeon R9 390X Gaming 8G 8192 МБ 512-битной GDDR5 PCI-E

    Компания MSI держит руку на пульсе инноваций в сфере компьютерных технологий и поэтому в числе первых представила свои версии графических ускорителей на базе новой линейки AMD R9 3хх. Однако, многие сразу отметили абсолютную схожесть технических параметров «новинок» с моделями двухсотой серии и сделали неутешительные выводы. На этот раз AMD придется не сладко и это уже частично подтверждается статистикой продаж графических чипов, основываясь на которой, NVidia значительно упрочила свои позиции в некоторых сегментах. Но несмотря ни на что мы не могли упустить возможность рассказать о продукции MSI и поэтому представляем вашему вниманию статью посвященную Radeon R9 390X GAMING 8G.

    Спецификация

    • Производитель: MSI;
    • Модель: R9 390X GAMING 8G;
    • Графический процессор: Hawaii/Grenada;
    • Техпроцесс: 28 нм;
    • Частота GPU: 1050/1080/1100 МГц;
    • Кол-во шейдерных процессоров: 2816;
    • Видеопамять: 8 Гб;
    • Тип видеопамяти: GDDR5;
    • Разрядность шины видеопамяти: 512 бит;
    • Частота видеопамяти: 1525 МГц (6.1 ГГц QDR);
    • Поддержка CrossFire: есть;
    • Поддержка HDCP: есть;
    • Порты: 2х DVI-D, HDMI, DisplayPort;
    • Макс. кол-во подключаемых мониторов: до 6 через разветвители;
    • Разъем дополнительного питания: 8-pin + 6-pin;
    • Длина:276 мм;
    • Цена: 31500 руб.

    Упаковка и комплектация

    Устройство поставляется в компактной коробке с традиционной символикой в виде красного дракона. Из особенностей на передней части отмечено наличие 8 ГБ памяти, поддержка PCI-E 3.0 и заводской разгон. С обратной стороны упоминается о несомненных достоинствах альтернативной системы охлажденияTwin Frozr и о поддержке фирменной утилиты MSI Gaming App.

    Внутри вы найдете бокс с надежной защитой из специальной вспененной формы в которой размещена видеокарта.

    Помимо R9390X вы также обнаружите документацию пользователя, диск с драйверами, брошюру с продукцией MSI и переходник 8-pin -> 6-pin.

    Внешний вид изделия

    Для всех тех, кто недавно приобретал видеокарты данной компании, дизайн R9 390X GAMING 8G не станет сюрпризом. Здесь преобладает черная гамма с красными элементами, что присуще не только продукции MSI. В любом случае, такое оформление отлично впишется в большинство компьютерных конфигураций, особенно выигрышно будет смотреться в паре с материнской платой, кулером и БП той же расцветки.

    Длина видеокарты не превышает 276 мм, что означает полную совместимость даже с бюджетными икомпактными корпусами. Все порты и разъемы снабжены красными заглушками. Приятным дополнением к общей стилистике станет и бэкплейт с драконом.

    Отличительной чертой данной модели является альтернативная система охлаждения, которая вместе с печатной платой занимает 2,5 слота. По бокам отчетливо просвечиваютребра радиатора, что благотворно отразится на рассеивании тепла.

    Интересной особенностью MSI R9 390X GAMING 8G является подсвечиваемое белым цветом лого, а чуть выше заметна часть пластины, которая задает ребро жесткости. Правее находятся два разъема для питания видеокарты, один на 8-pin и один на 6-pin. В паре с такой видеокартой рекомендуется использовать качественный блок питания мощностью от 650 Вт или выше.

    Интерфейсная панель включает следующие разъемы: 2х DVI-D, HDMI, DisplayPort.

    Система охлаждения

    На самом верху установлено два вентилятора, которые крепятся к пластиковому кожуху. Благодаря тому, что кожух не закрывает по бокам ребра радиатора, воздух свободно рассеивается внутри корпуса. С одной стороны это совсем не плохо, особенно для снижения температуры GPU, но есть и минусы в таком подходе. Если нагрев будет высоким, то горячий воздух будет скапливаться внутри системного блока и это отрицательно скажется на рабочей температуре остальных компонентов системы. Поэтому, для видеокарт с высоким потреблением рекомендуется не только качественная система охлаждения, но и достаточно просторный корпус.

    Один из шурупов снабжен пломбой, поэтому, во избежание каких-либо проблем с гарантийным обслуживанием, крайне не рекомендуется снимать систему охлаждения.

    После демонтажа я был не мало удивлен кол-ву термоинтерфейса нанесенному на чип и радиатор, здесь заметен явный перебор.

    Система охлаждения состоит из нескольких элементов: черногобэкплейта, радиатора с пластиковым кожухом и металлической пластины на печатной плате.

    Радиатор двухсекционный с относительно большим межрёберным расстоянием.

    На правой части находится широкая контактная площадка для отвода тепла с GPU, а левая часть контактирует с силовой частью. Для повышения эффективности СО снабжена пятью тепловыми трубками разного диаметра.

    Оба вентилятора посажены на три шурупа, при этом дизайн некоторых лопастей весьма необычный. Создается впечатление, что некоторые лопасти частично вогнуты. Вертушки Power Logic промаркированы как PLD10010S12HH, диаметр крыльчатки 100 мм.

    Благодаря отдельной пластине задается ребро жесткости, так как система охлаждения получилась довольно увесистой. Помимо этого, пластина контактирует с чипами памяти через теплопроводящие прокладки.

    Печатная плата

    Здесь применена печатная плата темно коричневого цвета, причем собственной разработки. Компоновка классическаяв центре чип, вокруг него распаяны модули памяти, а правее расположена силовая часть. Весьма близко к тому, что мы видели на большинстве плат R9290X.

    Читайте также:  Maestro rainbow 6 siege

    С обратной стороны нет ничего примечательного.

    Подсистема питания 6-ти фазная, еще по одной фазе отведено на память и PLL (получаем 6+1+1). На каждую фазу питания GPU отведено по два транзистора с маркировкой IRF6725/IRF6721.

    За управление питанием графического процессора ответственен ШИМ-контроллер IR3567. Для непосредственного управления силовыми транзисторами используются универсальные драйверы IR3598, которые могут работать как распределителями одного сигнала на две фазы, так и отдельными драйверами.

    ШИМ-контроллер uP1509P регулирует напряжения для питания памяти.

    На плате распаяно 16 микросхем памяти производства SKHynix (объемом по 512 МБ каждая), промаркированы чипы как H5GC4H24AJR T2C.

    Элементы с маркировкой APL1117 – это стабилизаторы напряжения с низким собственным падением напряжения.

    Конфигурация тестового стенда

    • Процессор: Intel Core i7-4790K (4000 МГц);
    • Материнская плата: SABERTOOTH Z97 MARK 1, версия BIOS 2303;
    • Кулер: be quiet! Pure Rock;
    • Термоинтерфейс: Arctic Cooling MX-2;
    • Память: 2 x 8 Гбайт DDR3 2400, Kingston HyperX Savage HX324C11SRK2/16;
    • Видеокарта: MSI R9 390X GAMING 8G (1100 / 6100 МГц (ядро/память));
    • Накопитель SSD: Samsung 840 Pro 256 Гбайт;
    • Регулятор вращения вентиляторов: Schyte Kaze Q-12;
    • Блок питания: Corsair AX860, 860 Ватт;
    • Корпус: NZXT Switch 810;
    • Монитор: VIEWSONIC VP2770-LED;
    • Операционная система: Windows 7 64-bit Service Pack 1;
    • Драйвера: AMD Catalyst 15.7.

    Неприятной особенностью стал весьма заметный прогиб платы под тяжестью системы охлаждения, по возможности рекомендуется чем-то подпереть видеокарту.

    В качестве центрального процессора использовался Intel Core i7-4790K, при этом частота процессора была номинальной. HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата SABERTOOTH Z97 MARK 1 (версия BIOS 2303).

    Рассматриваемый экземпляр MSI R9 390X GAMING 8G отличается от эталонного образца альтернативной системой охлаждения, увеличенной на 50 МГц частотой GPU и увеличенной на 100 МГц частотой памяти. Термоинтерфейс на графическом чипе соответствовал заводскому.

    Синтетические тесты

    Для оценки производительности в синтетике использовались тесты Valley Benchmark, Heaven Benchmark и 3DMark13.

    Игровые тесты

    Перейдем к игровым приложениям и остановимся на методике тестирования. Измерение FPS проводилось с помощью утилиты FRAPS, разрешение во всех играх было установлено на 2560х1440 точек. Вручную отключены следующие параметры:

    VSync (вертикальная синхронизация)

    Все остальные настройки в играх были установлены на максимально возможные. Для наглядности, на графиках приведены результаты для других графических ускорителей.

    Исходя из результатов, в данном разрешении MSI R9 390X GAMING 8G практически догоняет своего главного конкурента в лице GTX 980. Правда не так давно NVidia объявила о снижении цен на последнюю и сейчас наблюдается некий паритет по стоимости, что не идёт на пользу R9390X.

    Температура и разгон

    Прежде чем рассмотреть ручной разгон и температуру, следует рассказать о фирменной утилите MSI Gaming App. Благодаря ей, любой сможет немного разогнать свою видеокарту или сделать ее менее шумной. По умолчанию доступно три режима работы, каждому из которых присуща определенная частота GPU:

    • OC Mode – 1100 МГц
    • Gaming Mode – 1080 МГц
    • Silent Mode – 1050 МГц

    Если на базе этой утилиты организовать более агрессивные режимы разгона, например на тех чипах, где потенциал и частотный запас выше, то это станет большим подспорьем для приобретения такой видеокарты. Только представьте себе, по нажатию на одну кнопку будет уменьшаться потребление, нагрев и шум от СО или же наоборот, напряжение питания будет повышено с целью обеспечения большего буста по частоте для GPU и памяти. Но и на этом еще не все, функционал утилиты позволяет активировать эффекты для подсветки логотипа или полностью её отключить. Присутствуют здесь и пресеты для изменения контрастности изображения, чтобы улучшить визуальное восприятие картинки с экрана.

    Для разгона использовалась утилита MSI Afterburner, разгон осуществлялся с поднятием напряжения:

    • Частоту GPU удалось повысить на 100 МГц, что в итоговом варианте составило 1200 МГц.По сути это является пределом для Hawaii. Кроме того, следует учитывать наличие заводского разгона всравненис эталонным образцом.
    • Частота памяти была увеличена на 150 МГц и достигла значения 1650 МГц (6.6 ГГц QDR).

    Тестирование происходило в открытом корпусе при комнатной температуре в 25 градусов. Система охлаждения хорошо справляется со своей прямой задачей и даже под максимальной нагрузкой с повышением питающего напряжения температура не превысила 83 градусов. Что же до минимальной температуры, она составила 57 градусов в режиме Silent Mode.

    Скорость вентилятора варьируется в зависимости от загруженности видеокарты (от 0 до 2398 об/мин.). Если температура ниже 60 градусов, то вентиляторы останавливаются и соответственно в простое видеокарта бесшумна. Но следует оговориться, что в большинстве случаев показатели все же не удается удержать в этих пределах и периодически вертушки начинают активничать, чтобы снизить температуру. Несмотря на это, MSI R9 390X GAMING 8G работает практически бесшумно даже с вращающимися вентиляторами (в простое или при малых нагрузках). Но все меняется когда мы запускаем требовательное приложение, будь то игра или тест. Шум становится отчетливо слышно на фоне остальных источников и для некоторых он может показаться весьма назойливым. Но как только мы убираем нагрузку, обороты мгновенно снижаются и устройство спешит вернуться к малошумному режиму работы. Это безусловно заслуга фирменной системы охлаждения Twin Frozr.

    Заключение

    Все мы заинтересованы в добросовестной конкуренции на рынке, чтобы потребитель мог получить качественный товар по разумной цене. Но в этот раз весы склонились на сторону NVidia и в немалой степени из-за применения более современных технологий, которыми оснащены их графические ускорители.

    Что же касаемо героя нашего обзора, то нельзя не отметить сравнительно высокое потребление, шумную работу под нагрузкой, малый разгонный потенциал(из-за ограничений чипа) и высокую цену на старте продаж(особенно в сравнении с моделями из двухсотой серии).С другой стороны, чтобы сгладить наиболее острые углы и подсластить пилюлю в MSI потрудились на славу. Здесь применена переработанная система охлаждения, которая в состоянии обуздать горячий нрав R9390X и при этом был реализован полупассивный режим работы. Кроме того, интересным решением было создать удобную программную утилиту для переключения между различными режимами производительности, правда разница между ними не столь существенна как хотелось бы. Помимо этого, на видеокарте присутствует стильный логотип с подсветкой, который станет украшением любой конфигурации. Да и вообще, дизайн можно назвать удачным, особенно в плане применения красно-черной гаммы, которая является наиболее популярной для создания стильных игровых компьютерных сборок.

    • Хорошая производительность;
    • Большой объем памяти;
    • Наличие заводского разгона;
    • Удобная фирменная утилита для смены режимов работы;
    • Реализация полупассивного режима работы СО;
    • Стильный внешний вид и наличие подсвечиваемого логотипа.
    • Заметный прогиб платы под весом СО;
    • Слабый разгонный потенциал в виду ограничений чипа;
    • Весьма назойлива в плане шума под нагрузкой;
    • Цена.

    Добавить комментарий

    Ваш e-mail не будет опубликован. Обязательные поля помечены *

    *

    code
