После ряда обзоров нестандартных флагманских видеокарт AMD возвращаемся к их конкурентам из стана NVIDIA. В данном обзоре рассмотрим нереференсную модель от ASUS с охлаждением DirectCU II и заводским разгоном.

ASUS GTX780TI-DC2OC-3GD5

Карта поставляется в большой коробке с традиционным для графической продукции ASUS оформлением.

Комплект поставки следующий:

переходник питания PCI-E 6pin/8pin;
два комплекта цветных наклеек на кожух;
диск с программным обеспечением;
инструкция.

Визуально напоминает любого другого представителя топового сегмента видеоускорителей ASUS. Используется стандартный массивный кулер с толстыми тепловыми трубками. Всё черного цвета, но есть дополнительные наклейки на кожух.

Кроме стандартных красных наклеек есть комплект желтого цвета.

Обратная сторона платы накрыта перфорированной металлической пластиной. Сбоку платы присутствует массивное ребро жесткости.

Два восьмиконтактных разъема развернуты защелками вверх.

На заднюю панель выведено четыре разъема: DisplayPort, HDMI и два DVI.

Кулер стандартной конструкции. Такой же мы видели на ASUS R9290X-DC2OC-4GD5.

В основании близко друг к другу подогнаны пять тепловых трубок. Трубки напрямую контактируют с поверхностью графического кристалла, но только три центральные. Зато они самые крупные — диаметра 8 мм. Крайние трубки по 6 мм.

Для обдува всей конструкции задействовано два вентилятора разного типа.

Один вентилятор оснащен традиционными лопастями и «лопатками» по типу радиальных вентиляторов. За счет этого обдувается не только нижняя зона под вентилятором, но и боковые. Второй вентилятор традиционной конструкции, но с большим количеством лопастей.

Печатная плата длиной 27 сантиметров имеет нестандартную Г-образную форму. На выдающемся «аппендиксе» расположены разъемы под SLI. Это упрощает доступ к ним при наличии массивного охлаждения.

Плата выполнена по технологии Super Alloy Power, что подразумевает использование высококачественной элементной базы.

Процессор запитан от восьмифазного преобразователя напряжения, память — от двух фаз.

Объем памяти стандартный — три гигабайта. Набраны они 12 микросхемами SKhynix H5GQ2H24AFR-R2C.

Базовая частота GPU повышена с 875 до 954 мегагерц. Заявленный Boost Clock равен 1020 МГц. Эффективная частота памяти соответствует рекомендованному значению в 7000 МГц.

ASIC Quality данного экземпляра 75,3%.

Пиковое значение Boost достигает 1098 МГц. И в большинстве приложений реальная частота ядра приближается к этому максимуму. В Unigine Valley benchmark ядро основное время функционировало на 1084 МГц. При 24–25 °C в помещении температура в этом бенчмарке не превысила 83 °C. Скорость вращения вентиляторов достигала уровня 2150 об/мин, шум был умеренный.

Акселератор GTX780TI-DC2OC-3GD5 горячее и шумнее ASUS GTX780-DC2OC-3GD5, но это вполне ожидаемо.

Рекордных показателей разгона видеоадаптер не продемонстрировал. По базовой частоте ASUS одолел 1064 МГц при пиковом значении в 1207 МГц и небольшом повышении напряжения. Память достигла 7776 МГц.

В Unigine Valley benchmark частота ядра держалась на уровне 1189 МГц. Отметим, что наш референсный образец GeForce GTX 780 Ti демонстрировал и более высокие пиковые частоты, но частота Boost была плавающая с большими просадками.

Характеристики тестируемых видеокарт

Рассмотренный видеоадаптер сравним с референсным GeForce GTX 780 Ti (в номинале) и GeForce GTX 780 (в номинале и разгоне). Среди конкурентов AMD — нереференсные версии Radeon R9 290X от MSI и ASUS. Последний выступает и в роли стандартной версии Radeon R9 290X. Еще добавлен Radeon R9 290 (ASUS R9290-DC2OC-4GD5).

Отмечу, что для старших GeForce использовался видеодрайвер 337.50, а GeForce GTX 780 протестирован на более старом 335.23. В новом видеодрайвере обещано заметное ускорение в ряде приложений, но в нашем списке игр оно проявилось лишь в единичных случаях. Так что такое сочетание разного программного обеспечения не критично.

В таблице для GeForce указаны официальные данные по среднему Boost Clock. На графиках указан полный диапазон частот ядра, включая едва достигаемые пиковые значения.

Огромное преимущество старших GeForce над конкурентами AMD в Assassin’s Creed. ASUS производительнее референса на 8–9%.

Battlefield 4

В Battlefield 4 разница между ASUS и референсом достигает 8–11%. Герой обзора обгоняет не только простую версию Radeon R9 290X, но и все карты с заводским разгоном. И с поднятием частот ASUS снова вне конкуренции. Даже стремительный Radeon Lighting уступает ему.

Call of Duty: Ghosts

В Ghosts герой обзора демонстрирует преимущество менее 7% над обычным собратом. Прирост от разгона на уровне 9%. R9 290X Lighting даже на повышенных частотах слабее ASUS в номинале.

Crysis 3

Герой обзора выигрывает до 10% относительно топовых версий Radeon R9 290X в Crysis 3.

Hitman: Absolution

В Absolution очень сильны позиции AMD. ASUS обгоняет только Radeon R9 290, причем, с минимальным перевесом.

Metro: Last Light

Вначале рассмотрим результаты ручного тестирования на уровне «Пепелище» в Metro: Last Light.

ASUS на 6-10% лучше обычной версии. Преимущество над самым быстрым Radeon R9 290X достигает 13–15%. Разгон ускоряет видеоадаптер на 8–11%.

Без изменений во встроенном бечнмарке. ASUS на 10% быстрее референса и на 15% быстрее Lighting.

Thief

Герой обзора обходит Lighting в Thief на 6–14%. Обычный Radeon R9 290X слабее на 8–15%.

Tom Clancy’s Splinter Cell: Blacklist

В Blacklist рассматриваемый ASUS обгоняет Radeon R9 290X на 10–17%, разница с Lighting на уровне 6–13%. У ASUS изначально производительность уровня разогнанного Lighting.

Tomb Raider

Удерживает лидерство ASUS и в Tomb Raider, обгоняя референсного собрата на 10–11% и самого старшего представителя AMD на 7–13%.

Total War: Rome 2

ASUS выигрывает 11% у собрата, обходит топовые Radeon по среднему fps, но проигрывает по минимальному. Хотя просадки у всех участников столь значительные, что плюс минус один кадр тут уже роли не играет.

Unigine Valley benchmark

Герой обзора быстрее стандартного GeForce GTX 780 Ti на 7–10%. Самая быстрая версия Radeon R9 290X в исполнении MSI уступает 15–23%.

3DMark 11

Не более 8% разницы между ASUS и референсом. Преимущество более 14% относительно Lighting и выигрыш в 23% относительно обычного Radeon R9 290X. Прирост от разгона составляет 9%.

3DMark Fire Strike

Видеоадаптеры AMD в последнем 3DMark выглядят мощнее, но ASUS все равно удерживает лидерство, хоть и с меньшим отрывом. Тут выигрыш относительно Lighting лишь 3%.

Энергопотребление

Довольно высокие показатели демонстрирует ASUS в номинале и в разгоне. Это особенно заметно при сравнении с энергопотреблением разогнанного референса, специально добавленного в это сравнение для наглядности. При этом у обоих GeForce итоговые частоты максимально близки.

Выводы

Видеокарта ASUS GTX780TI-DC2OC-3GD5 не продемонстрировала ничего сверхвыдающегося. По температурно-шумовым характеристикам преимущество над референсными картами мизерно. Но не стоит забывать, что при этом у ASUS повышенная частота ядра, которая обеспечивает преимущество в производительности до 10%. И с этой позиции продемонстрированное сочетание температур и шума уже весьма неплохое. Ну и двухвентиляторная система охлаждения дает больше возможностей, чтобы достичь акустического комфорта при тонких ручных настройках оборотов. На стандартной «турбине» такие эксперименты лишены практического смысла. При использовании стандартных программных средств итоговый разгон не отличается от потенциала обычных GeForce GTX 780 Ti. Неприятным моментом является высокое энергопотребление в сравнении с референсом. Для карты с заводским разгоном — это нормально. Но при одинаковых с референсом частотах в разгоне разница все же чересчур большая. Ситуация вдвойне интересна тем, что другая модель от ASUS при более высоких частотах продемонстрировала меньшие показатели. Возможно, на тестирование попал неудачный экземпляр, и серийные GTX780TI-DC2OC-3GD5 экономичнее, а значит тише и холоднее. В любом случае, видеокарта заслуживает внимания. Достойный вариант на покупку, хотя есть и более интересные нереференсные карты этой серии.

Седьмая серия видеокарт от NVIDIA правит на рынке еще совсем недолго. Только весной нам показали GTX 780, которая и сегодня остается очень шустрой видеокартой. Но недавно компания AMD выпустила новую линейку видеокарт, и NVIDIA не смогла остаться в стороне. Нет, новой линейки нам не предлагают, пока. Нам предлагают новую видеокарту – NVIDIA GTX 780Ti, давайте о ней поговорим. Для начала мы посмотрим на слайды из официальной презентации, а потом перейдем к истязанию самой видеокарты и сравнению с прямым конкурентом – AMD R9 290X.

Что же из себя представляет видеокарта GTX 780Ti? Компания NVIDIA выделяет четыре основных фактора. Теперь у нас на 25% больше CUDA-ядер, а именно 2880 штук. Это приятно, так как теперь в нашем распоряжении полноценный GPU GK110 без заблокированных модулей.

Вторая изюминка заключается в изначальной тактовой частоте видеопамяти в 7000 МГц. Это действительно много. Видимо, таким образом NVIDIA борется с шиной памяти 512 бит у конкурента AMD R290X. Дело в том, что недавно появились мониторы с поддержкой разрешения 4K (3840 х 2160). В таком разрешении на шину памяти идет очень высокая нагрузка, требуется большая пропускная способность. Конечно, всем очевидно, что мониторы с таким разрешением не будут пользоваться спросом еще очень долго, так как цена на них сегодня около 150 тысяч рублей. Даже если через год она упадет до 50 тысяч, мониторы все равно не станут выгодной покупкой. Уже очень давно на рынке присутствуют мониторы с разрешение 2560 х 1440 за 20 тысяч рублей, но даже они слишком дорогие для большинства покупателей. И если пользователь может как-то накопить деньги на новую дорогую видеокарту, понимая, что именно ему даст такая обновка, то монитор для большинства игроков не является первостепенной вещью. Но гонка вооружений в области борьбы в сверхвысоком разрешении уже начата и вряд ли будет остановлена.

Помимо этого NVIDIA предлагает нам технологию GPU BOOST 2.0, которая очень точно подбирает максимально стабильную тактовую частоту. Четвертым бонусом идет подсистема питания, которая работает очень точно, благодаря чему мы может рассчитывать на хороший оверклокерский потенциал.

NVIDIA GTX 780 Ti

На данном слайде нам показывают превосходство NVIDIA GTX 780 Ti над AMD R9 290X. Сразу обращаешь внимание на параметр «GFLOPS», который возвышается над результатом конкурента буквально на миллиметр. Особенно если учесть, что график построен не от нуля.

NVIDIA GTX 780 Ti Performance

Судя по данному слайду, видеокарта GTX 780 Ti безоговорочно выигрывает в энергопотреблении. Нам заявляют TDP на уровне 250 Ватт. Это немного для производительной карты. Помимо этого, GTX 780 Ti ощутимо холодней, и прогревается по заявлениям компании NVIDIA лишь до 83 градусов. Неплохо, проверим это обязательно.

NVIDIA GTX 780 Ti. Температура

А вот и замеры игровой производительности. Здесь все хорошо для компании NVIDIА, и не очень хорошо для компании AMD. В большинстве современных игр новинка выигрывает от 10 до 50%. Это серьезное заявление, посмотрим, что окажется в реальности.

NVIDIA GTX 780 Ti. Производительность

Характеристики выглядят очень даже внушительно. Количество потоковых процессоров 2880 шт, функционируют которые на 875 МГц, а GPU BOOST увеличивает частоту до 928 МГц. Шина памяти 384 бита, тип памяти GDDR5. Тактовая частота видеопамяти 7000 МГц. TDP 250 Ватт, питание карта получает по одному шестиконтактному и одному восьмиконтактному разъемам.

Характеристики NVIDIA GTX 780 Ti

Подводя итог, NVIDIA GTX 780 Ti более производительная, более холодная и более тихая видеокарта, нежели AMD R9 290X. Каждый из этих параметров мы обязательно замерим, а теперь давайте перейдем к самой видеокарточке.

NVIDIA GTX 780 Ti

Компания NVIDIA решила не придумывать GTX 780 Ti новый дизайн, а воспользоваться тем же, который был у NVIDIA TITAN. С одной стороны, когда покупаешь новый продукт, хочется чтобы и внешность была новая. Конечно, основное кроется под теплораспределительной крышкой, но покупают-то все же глазами. А с другой стороны, компания NVIDIA явно нашла очень удачный дизайн, который не стареет и, если можно так сказать, вне времени. Он просто удачный и стильный.

Весь корпус выполнен из алюминия, что придает видеокарте солидный вес. В центре есть прозрачное окно из пластика, через которое виднеется массивный радиатор. Правда, красиво это ровно до того момента, пока радиатор не забьется пылью. А самостоятельное вскрытие карты для прочистки грозит лишением гарантии.

NVIDIA GTX 780 Ti

Видеокарта оснащена четырьмя видеовыходами: один HDMI, одним DisplayPort и двумя DVI. Все четыре разъема могут быть задействованы одновременно.

NVIDIA GTX 780 Ti

На верхней грани видеокарты расположились два разъема дополнительного питания, один шестиконтактный и один восьмиконтактный. Название видеокарты имеет светодиодную подсветку и красиво горит в темноте. Еще один маленький плюс дизайна.

NVIDIA GTX 780 Ti

На обратной стороне видеокарты нет ровным счетом ничего интересного. Разве что, несколько танталовых конденсаторов.

NVIDIA GTX 780 Ti

Дизайн печатной платы тоже не поменялся, практически все элементы остались на тех же местах, что и у NVIDIA TITAN.

NVIDIA GTX 780 Ti

В центре платы мы видим сам GPU с маркировкой GK110-425-B1. Вокруг него двенадцать микросхем видеопамяти общим объемом три гигабайта. Почему только три? Хороший вопрос. Для этой видеокарты в самый раз было бы иметь шесть гигабайт видеопамяти, раз она нацелена на борьбу в высоких разрешениях.

NVIDIA GTX 780 Ti

Подсистема питания не изменилась и работает по схеме 6+2, где 6 фаз отведено на видеопроцессор, и еще две фазы отдано видеопамяти.

NVIDIA GTX 780 Ti

Система охлаждения держится на множестве маленьких винтиков, которые в народе именуют звездочками. В центре СО мы видим небольшую полированную площадку, которая и контактирует с самим GPU. Микросхемы видеопамяти и элементы подсистемы питания передают свое тепло радиатору через термопрокладки.

NVIDIA GTX 780 Ti

На этом мы заканчиваем изучение видеокарты и переходим к таблице технических характеристик.

Таблица технических характеристик

NVIDIA GTX 780 Ti	NVIDIA GTX 780	AMD R290X
Ядро	GK110	GK110	Hawaii
Техпроцесс, нм	28	28	28
Количество потоковых процессоров	2880	2304	2816
Количество блоков (ROPs)	48	48	64
Частота ядра, МГц	875	863	1000
Шина памяти, бит	384	384	512
Тип памяти	GDDR5	GDDR5	GDDR5
Объем памяти, Мбайт	3072	3072	4096
Частота памяти, МГц	7000	6008	5000
Поддерживаемая версия DirectX	11.1	11.1	11.2

Различия между обычной GTX 780 и GTX 780 Ti весьма заметны. Здесь и увеличенное количество ядер, возросшее число текстурников и увеличенная тактовая частота видеопамяти. И если обычную GTX 780 новинка от AMD – R9 290X обгоняла практически во всех приложениях, то здесь расстановка сил, скорее всего, поменяется.

Разгон и температуры

По интернету долго и упорно ходили слухи, что полноценный GK110 будет хорошо разгоняться. Дело в том, что предыдущие карты NVIDIA обычно показывали средненький разгон, без выдающихся результатов до серьезной смены охлаждения. Мы проверим разгон GTX 780 Ti на стоковом охлаждении, и посмотрим, сможет ли она нас удивить.

Характеристики NVIDIA GTX 780 Ti

Итак, стоковая тактовая частота видеопроцессора 875 МГц. В режиме саморазгона нам обещается до 928 МГц. Но NVIDIA особое внимание уделила технологии GPU BOOST 2.0. Давайте проверим, как же на самом деле тактовая частота у видеопроцессора под нагрузкой. Нагрузка создавалась бенчмарком 3DMark 13.

Показатели работы NVIDIA GTX 780 Ti

Тактовая частота все время находилась на отметке в 1020 МГц. Стоит отметить, что это очень качественный и серьезный бенчмарк, который загружает карту полностью, и не дает ей расслабляться. Тем более, что мы запускали его в режиме Extreme. Поэтому здесь мы получили именно то, что карта действительно может, без влияния кривого кода какой-нибудь игрушки.

Такой результат не может не радовать, особенно если учесть, что это стоковая система охлаждения. А тактовая частота новых видеопроцессоров в авторазгоне зависит также и от температуры. Кстати о температуре. Мы получили максимальное значение в 78 градусов, это очень хорошо.

Разгонять видеопроцессор мы будем на штатном напряжении, не внося каких-либо изменений в работу всего устройства в целом.

Характеристики NVIDIA GTX 780 Ti в разгоне

Видеопроцессор смог стабильно функционировать на частоте 1126 МГц. Это очень хороший показатель. Относительно стоковых 875 МГц мы получили прибавку в 251 МГц. Это действительно очень хороший результат, особенно если учесть стоковое охлаждение и родное напряжение. Давайте посмотрим, какова реальная частота под нагрузкой. Видеопамять разогналась до 8000 МГц. Это тоже очень высокий показатель.

Показатели работы NVIDIA GTX 780 Ti в разгоне

Фактическая тактовая частота твердо стояла на отметке в 1270 МГц. Ну что сказать, это великолепный результат. Признаться, мы ожидали получить не больше 1100-1150 МГц. Компания NVIDIA действительно выпустила отличный GPU. Если поменять систему охлаждения на более производительную и увеличить напряжение на видеопроцессор, то результат может превзойти все ожидания. Температура при этом увеличилась лишь до 81 градуса.

Что касается температуры в популярной утилите FurMark, то мы получили следующие результаты. Под нагрузкой в номинале карта прогрелась до 84 градусов, что всего на 1 градус больше, чем обещала NVIDIA.

Прогрев NVIDIA GTX 780 Ti

Под нагрузкой в разгоне мы получили все те же 84 градуса. Скорость вращения вентилятора при этом увеличилась с 59% лишь до 61%. Само собой, уровень шума не изменился, что очень приятно. Нужно отметить, что карта совершенно не шумит под нагрузкой.

Прогрев NVIDIA GTX 780 Ti в разгоне

GeForce ShadowPlay Beta

На сайте GeForce.com стала доступна новая версия GeForce Experience — 1.8. Помимо новых профилей, обновленных настроек и некоторых других новых возможностей, в GeForce Experience 1.8 включен долгожданный игровой инструмент захвата изображения GeForce ShadowPlay.

Быстрый, бесплатный и простой инструмент, ShadowPlay – это новый подход к записи игрового процесса, осуществляемый с помощью аппаратного H.264-кодера NVENC, встроенного в GPU серий GeForce GTX 600 и 700.

Режим Shadow постоянно записывает игровой процесс, сохраняя от 10 до 20 минут игры во временный буфер жесткого диска. Если вы совершили нечто потрясающее, просто нажмите Alt + F10, чтобы сохранить этот памятный момент в нужную папку. Чтобы предотвратить нагромождение видеофайлов на жестком диске, ShadowPlay сохраняет файл только при нажатии горячих клавиш.

Сохраненный материал затем можно отредактировать в популярных редакторах, таких, как Sony Vegas, Adobe Premier, в бесплатном Windows Movie Maker или в любом другом .mp4-совместимом видеоредакторе, и сразу выложить на YouTube. Вы также можете сначала загрузить «сырой» файл на YouTube и затем отредактировать его с помощью встроенных инструментов. В следующих версиях GeForce Experience, ShadowPlay получит интеграцию с онлайн-сервисом Twitch.tv, что позволит пользователям ShadowPlay пересылать записанные файлы прямо на Twitch.

ShadowPlay использует аппаратный кодер H.264, встроенный в видеокарты серии GeForce GTX 600 и 700, для записи в разрешении 1920×1080 с кадровой частотой 60 fps. Поддерживаются все игры, использующие DirectX 9 или более поздние версии этого интерфейса. По сравнению с программными решениями, использующими для записи геймплея ресурсы CPU, аппаратное кодирование силами GPU снижает производительность всего на 5-10% при записи видеороликов максимального качества с битрейтом 50 Мбит/с. Благодаря автоматическому кодированию в H.264, сжатию и записи в формат MP4, ShadowPlay предотвращает засорение жесткого диска огромными мультигигабайтными файлами.

Если вы хотите записать всю игровую сессию, выбирайте ручной режим с помощью комбинации клавиш Alt + F9 – в данном режиме инструмент работает аналогично традиционным приложениям для записи игрового процесса. В случае Windows 7, из-за особенностей ОС, размер файла ограничен 4ГБ, но в Windows 8 и Windows 8.1 размер файла ограничен только наличием места на жестком диске, так что вы легко сможете создавать многочасовые видеоролики.

Сразу после выпуска бета версии,NVIDIA выпустила обновление, которое включает в себя следующие изменения/дополнения:

В Win7 устранено ограничение размера файла в 3,8 ГБ.
Запись видео игры до 20 минут в режиме Shadow.
Неограниченная по времени запись в ручном режиме.
Когда файл достигает размера 3,8 ГБ, ShadowPlay создает новые файлы.
Запись видео без изменения масштаба до 1080p. При более высоких разрешениях сохраняется форматное соотношение.
Добавлена запись микрофона.
Запись видео при частоте 60 fps вместо 62 fps.
Уменьшено дрожание изображения записанного видео.

Утилита видится очень любопытной. В будущем мы обязательно посвятим её изучению отдельный текст.

Тестовый стенд

Процессор — Intel Core i7 4770K
Материнская плата — ASUS Z87 Deluxe
Система охлаждения — Deepcool Gamer Storm Assassin
Термоинтерфейс — Arctic Silver 5
Оперативная память — Corsair Vengeance Pro Series 8 Гбайт 1600 МГц
Жесткий диск — Apacer AS610 240 Гбайт
Блок питания — Zalman GoldRock 650 Watt
Монитор — ASUS PA248, 1920 х 1200
Операционная система — Windows 8, x64

Результаты тестирования

Пришло время сравнить две видеокарты: NVIDIA GTX 780 Ti и AMD R9 290X. Тестирование проводилось в популярном разрешении 1920 х 1080 с максимальными настройками качества картинки.

Видеокарта NVIDA GTX 780 Ti одержала безоговорочную победу над AMD R9 290X. Нет ни одной игры, в которой 290X победила бы. Обратите внимание на огромный прирост производительности в разгоне.

Заключение

Видеокарта NVIDIA GTX 780 Ti показала себя очень качественным продуктом. Она быстра, холодна и хорошо выглядит. Производительность во всех протестированных играх оказалась выше, чем у AMD R9 290X. Особенно порадовал отменный разгонный потенциал. Видеопроцессор стабильно функционировал на частоте 1270 МГц. Это очень высокий показатель, который встречается редко. Стоит отметить, что разгонялась карта на стоковой системе охлаждения и номинальном напряжении. В свете этого очень хочется увидеть что-то вроде ASUS GTX 780 Ti DirectCU II TOP. Вполне вероятно, что такой видеокарте сможет покориться частота в 1350-1400 МГц.

Несколько удивил объем видеопамяти – всего три гигабайта. Хотя стоит признать, что даже в разрешении UltraHD (4K), этого объема должно хватать на все современные игры.

Видеокарта оказалась очень холодной и совершенно бесшумной, что вдвойне приятно. Даже FurMark не смог прогреть карту выше 84 градусов в разгоне.

Все это наталкивает на мысли, что скоро нам покажут еще одну модификацию видеокарты GTX 780 Ti, тактовая частота которой будет под гигагерц, объем памяти будет 6-12 гигабайт и функционировать память будет на 7500-8000 МГц. Если такая видеокарта увидит свет, то мы даже боимся представить, сколько с нас за неё попросят. Ведь обычная GTX 780 Ti стоит сегодня в магазинах Москвы от 24 000 рублей.

Видеокарта получает награду выбор редакции.

Присоединяйтесь к нам на Facebook

Сводный анализ СО Phantom: GeForce GTX 780 и GTX 780 Ti

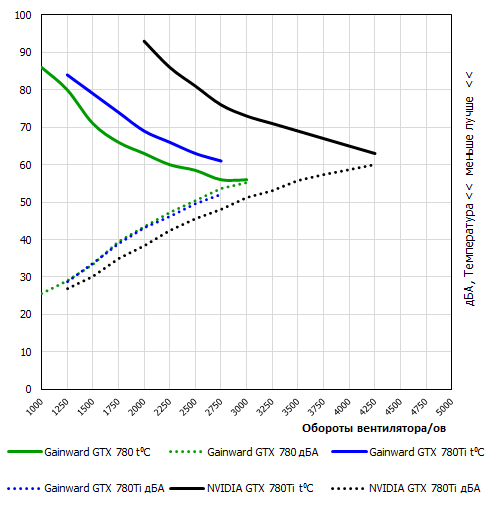

Поскольку видеокарты GeForce GTX 780 и GTX 780 Ti основаны на одном графическом процессоре с заявленным фиксированным энергопотреблением в 250 Вт и наделены схожим питанием, появляется возможность сравнить различные версии СО между собой.

На одинаковых оборотах уровень шума как раз не изменился, но смена поколений GK110 дополнительно нагрузила систему охлаждения GeForce GTX 780 Ti Phantom GLH, что повлекло за собой фактическое увеличение температуры на несколько градусов. И все же, по сравнению с референсным вариантом, Gainward удалось улучшить свою СО по всем показателям.

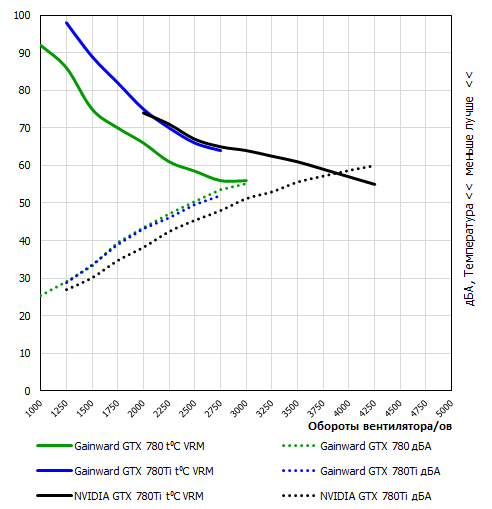

Сравнительный график температуры системы питания и шума под нагрузкой.

Разгон

Компания NVIDIA сильно ограничивает разгон стандартными методами: нет прямого управления напряжением, ограничено энергопотребление. Изменить ситуацию можно двумя основными способами: программным методом, либо более радикальным аппаратным вмешательством. Теоретически для повседневного разгона без потери гарантии достаточно воспользоваться программными уловками и сноровкой, чтобы разблокировать энергопотребление и убрать Volt Drop.

Оценим видеокарты в заводском виде:

Gainward GeForce GTX 780 Phantom GLH – 106%, GPU Boost 1125 МГц, напряжение

1.149 В;
Gainward GeForce GTX 780 Ti Phantom GLH – 106%, GPU Boost 1111 МГц, напряжение

Максимальный уровень TDP, выставленный согласно требованиям NVIDIA, ограничивает разгон всех видеокарт. Попробуем воспользоваться программным методом, без особого фанатизма.

Для получения прямого доступа к ШИМ-контроллеру придется проделать несколько операций. Данный метод действует на NCP4206/8 и пока не зависит от печатной платы. Помимо этого сейчас можно встретить графические ускорители GeForce GTX 780(Ti), использующие аналогичный контроллер, этот метод работает и в их случаях.

Начать стоит с проверки ШИМ-контроллера на совместимость, для этого в командной строке вводим: msiafterburner /ri4,20,99 или msiafterburner /ri3,20,99. Если программа возвращает значение 41, то можно идти дальше. В папке с MSI Afterburner заходим в каталог profiles. Находим файл с ИД карты и в конце добавляем:

Данный параметр зависит от того, на какое значение откликнулся ШИМ-контроллер. После этих манипуляций MSI Afterburner станет напрямую работать с ним и появится расширенный диапазон управления напряжением вплоть до 1.3 В.

Сразу вас предостерегу: использовать напряжение выше 1.25 В (в MSI Afterburner, а в реальности оно будет еще выше) чревато проблемами. На хороших и правильных видеокартах при достижении максимального TDP будет срабатывать защита, что приведет к снижению частоты. На практике запаса в 6-9% относительно номинальных 100% вполне достаточно для покорения частот до 1300 МГц включительно.

Второй шаг – это отключение LLC (Load Line Calibration) или просадок напряжения. Метод будет постоянно добавлять 0.025 В к установленному напряжению, что даст нам 1.325 В. Повторяем все до момента запуска MSI Afterburner из командной строки, но вбиваем иные сочетания букв и цифр:

В ответ получим степень работы LCC, базовая настройка, как правило – 10. Вбиваем MSIafterburner /wi3,20,DE,00

Если усложнить задачу и развязать себе руки, можно внести коррективы напрямую в BIOS. Чтобы изначально понять всю ответственность за дальнейшие шаги, предупреждаю сразу, что снятие блокировки на запись BIOS вносит ключ в сам BIOS и теоретически, если работники СЦ знают, как его считать, можно определить взлом защиты.

Сущность метода изменения уровня максимального энергопотребления проста, надо знать HEX редактор и расположение ключа. Для GTX 780 Ti действуют те же принципы, что и для GTX 780. После внесенных изменений (нельзя поднимать TDP выше 800%) готовый BIOS прошиваем в видеокарту, предварительно сняв защиту записи командой nvflash –protectoff.

Напряжение в зависимости от разгона.

1200 МГц без вмешательств в настройки напряжения и вентиляторов – замечательный результат для полноценного GK110. Максимальный разгон с официальным пиковым TDP составил 1250 МГц. Прошивка разблокированного BIOS позволила поднять планку еще на 25 МГц. И это все? Увы, да, иначе потребовалось бы поднять фактическое напряжение слишком высоко.

Температура графического ядра в зависимости от разгона.
