Помните комедию «Здравствуйте, я ваша тетя!»? В этом фильме псевдомиллионерша на удивленный вопрос: «Как вы могли оставить детей у Дона Педро, ведь он умер?» — ответила: «Ну у другого Педро. Мало ли в Бразилии Педров?!» Так вот и здесь: мало ли GTX 770 на свете? Конечно нет! Их много, очень много. Недавно изучали подобный ускоритель в исполнении Asus, а теперь настала очередь модели Gigabyte. Забегая вперед, отметим, что продукт крайне интересный с точки зрения системы охлаждения.
Как обычно, быстро пройдемся по справочникам, дающим неопытным пользователям возможность разобраться в тонкостях выбора ускорителя и особенностях современных графических процессоров:
- Руководство покупателя игровой видеокарты
- Справочник по AMD Radeon HD 7xxx
- Справочник по Nvidia Geforce GTX 6xx/7xx
Если кто не вернулся после чтения этих увлекательных материалов, то я не виноват. Такова жизнь: хочешь поменять видеокарточку — пойми, как ее настроить.
Ну что, теперь за дело, а именно за исследование карты на базе Geforce GTX 770 в исполнении компании Gigabyte.
Платa
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
|  |
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
| Карта имеет 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR5). Микросхемы расчитаны на максимальную частоту работы в 1785 (7140) МГц. |  |
| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 770 |
 |  |
| Сравнение с эталонным дизайном, вид сзади | |
|---|---|
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E | Reference card Nvidia Geforce GTX 770 |
 |  |
Удивительное рядом! Все привыкли к тому, что карты Gigabyte с их фирменными PCB выполнены в синем цвете, а тут уже в который раз мы видим черный текстолит. Тем не менее, это карты именно Gigabyte, а не купленные референс-платы. Некоторые исследования дали почву полагать, что компания разместила заказ на производство карт на мощностях Foxconn, который, как известно, держит только черный лак для покраски (все карты и платы, выпускаемые Foxconn, черного цвета). Правда, до стадии выпуска над PCB все же поработали инженеры из Gigabyte. Можем отметить, что снова, как и в случае с Asus, основные изменения внесены в блок питания. Да, схема питания получила 8 фаз, установлен улучшенный цифровой контроллер. Таким образом, продукт получил отличный оверклокерский потенциал. Разумеется, при производстве PCB были использованы Durable-технологии Gigabyte по экранированию платы, а также иные тонкости проектирования для снижения нагрева карты в процессе работы. Ускоритель имеет дополнительную подпитку через 6-контактный и 8-контактный разъемы.
Набор гнезд стандартный: 1 DVI (Dual-Link и совместим с выводом на HDMI), 1 DVI (Single-Link и совместим с выводом на VGA), 1 HDMI и 1 DisplayPort. Cуммарно можно подключить 4 приемника, однако потребуются переходники, если все мониторы будут с одинаковыми входами. Без переходников можно подключить только два монитора с DVI.
Максимальные разрешения и частоты:
- 240 Гц — максимальная частота обновления;
- 2048×1536@85 Гц — по аналоговому интерфейсу;
- 2560×1600@60 Гц — по цифровому интерфейсу (для DVI-гнезд с Dual-Link/HDMI).
Что касается возможностей ускорения обработки видеопотоков Full HD и т. п. — в 2007 году мы проводили такое исследование, с ним можно ознакомиться здесь.
О системе охлаждения.
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E |
|---|
Компания уже давно использует свои наработки в серии WindForce (а еще ранее в SuperOverclocked), и нами они признаны по сути самыми успешными среди всех кулеров. Действительно, СО занимает всего 2 слота в системном блоке, а является очень и очень эффективной.
Центральное место — два радиатора: большой и поменьше. Большой радиатор имеет медное основание, через которое проходит много медных теплопроводящих трубок, несущие тепло на второй малый радиатор. Таким образом, тепло равномерно распределяется по всем ребрам обоих радиаторов. Сверху радиаторы прикрыты кожухом с тремя почти плоскими вентиляторами, имеющими особые изгибы лопастей, что снижает шум при работе.
Микросхемы памяти охлаждаются тем же основным радиатором, а силовые транзисторы — малым радиатором. Поэтому в целом охлаждение налажено просто отлично. Несмотря на то, что максимальная частота вращения двух вентиляторов (третий работает всегда на слабых оборотах и является вспомогательным) достигает 2600 оборотов в минуту, шума практически не слышно из-за особой конструкции вентиляторов.
Мы провели исследование температурного режима с помощью утилиты EVGA PrecisionX (автор А. Николайчук AKA Unwinder) и получили следующие результаты:
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E |
|---|
 |
После 6-часового прогона под нагрузкой мы видим, что максимальная температура не превысила 78 °C, что для такого рода ускорителя просто отличный результат.
Теперь о комплектации.
Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами. Однако к нам карта прибыла в технической упаковке.
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E |
|---|
Упаковкa. В данном случае она просто техническая.
| Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
Результаты тестов: сравнение производительности
В качестве инструментария мы использовали:
- Hard Reset (Flying Wild Hog) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Total War: Shogun 2 (Creavive Assembly/SEGA) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Благодарим компанию Nvidia за предоставление лицензионного продукта.
3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
Aliens vs. Predator (2010) (Rebellion/SEGA), DirectX 11.0, настройки тестирования — Very High (запуск бенчмарка из меню).
Nexuiz (2012) (IllFonic/THQ) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Crysis 2 Maximum (Crytek/EA), DirectX 11.0, настройки тестирования — Very High, используется уровень Central Park. Бенчмарк запускался с помощью утилиты Adrenaline Crysis 2 Benchmark Tool.
Unigine Valley Benchmark (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — Максимальные.
Хотим отдельно поблагодарить коллектив компании Unigine за предоставление бенчмарка Advanced Edition.
Unigine Heaven Benchmark 2.5 Pro (Unigine) — DirectX 11.0, скачать здесь, настройки тестирования — High.
Хотим отдельно поблагодарить коллектив компании Unigine и лично Александра Запрягаева за помощь в настройках работы бенчмарка.
DiRT Showdown (Codemasters) — DirectX 11.0, настройки тестирования — Ultra High (запуск бенчмарка: dirt showdown.exe -benchmark example_benchmark.xml).
Благодарим компанию AMD за предоставление лицензионного продукта.
Metro 2033 (4A Games/THQ) — DirectX 11.0, настройки тестирования — Super High, PhysX отключен (запуск бенчмарка в самой игре в виде отдельного файла).
Благодарим компанию Nvidia за предоставление лицензионного продукта.
Sleeping Dogs (United Front Games/Square Enix) — DirectX 11.0, для тестирования использовался встроенный в игру бенчмарк, все настройки выставлены на максимальное качество.
Выводы
Изучим, как обычно, рейтинги, которые ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть в любом последнем выпуске i3D-Speed). Выберем из этих моделей группу карт для анализа, куда войдет исследуемый сегодня ускоритель, его аналог, работающий на номинальных частотах, ну и ближайшие конкуренты. Далее будем проводить анализ занятых позиций внутри этой группы. Вначале посмотрим на Рейтинг ускорителей iXBT.com, который демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). А затем взглянем на цены, чтобы оценить полезность рассматриваемых продуктов. Отметим, что для расчета рейтингов полезности были использованы розничные цены на середину августа 2013 года, поэтому они могут не совпадать с теми, которые приведены в конце статьи (всегда актуальные и постоянно обновляемые).
Рейтинг 3D-ускорителей iXBT.com
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 10 | Gigabyte GTX 770 2048 МБ, 1137—1240/7000 | 900 | 201 | 448 |
| 12 | GTX 770 2048 МБ, 1046—1075/7000 | 850 | 192 | 442 |
| 13 | GTX 680 4096 МБ, 1071—1200/6000 | 850 | 151 | 563 |
| 14 | HD 7970 3072 МБ, 1050/1050/6000 | 820 | 186 | 441 |
| 15 | GTX 680 2048 МБ, 1000—1100/6000 | 790 | 153 | 517 |
| 16 | HD 7970 3072 МБ, 925/925/5500 | 730 | 168 | 434 |
Повышенные (и весьма неплохо повышенные) частоты работы карты обеспечили ей первое место в выборке, выше идет GTX 780, относящийся к иной ценовой категории. Все остальное соответствует логике вещей: GTX 770 имеет более высокие частоты, чем GTX 680 — вот он его и опережает. А Radeon HD 7970 в свое время обогнал стандартный GTX 680, однако не осилил 4-гигабайтный (имеющий повышенные частоты работы) — собственно, это мы сейчас и наблюдаем.
Далее все внимание на самое интересное: Рейтинг полезности тех же карт (показатели предыдущего рейтинга делятся на цены соответствующих ускорителей):
Рейтинг полезности (возможности/цена)
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 14 | Gigabyte GTX 770 2048 МБ, 1137—1240/7000 | 201 | 900 | 448 |
| 18 | GTX 770 2048 МБ, 1046—1075/7000 | 192 | 850 | 442 |
| 20 | HD 7970 3072 МБ, 1050/1050/6000 | 186 | 820 | 441 |
| 24 | HD 7970 3072 МБ, 925/925/5500 | 168 | 730 | 434 |
| 26 | GTX 680 2048 МБ, 1000—1100/6000 | 153 | 790 | 517 |
| 27 | GTX 680 4096 МБ, 1071—1200/6000 | 151 | 850 | 563 |
В общем, расклад особо не поменялся. Да, несмотря на то, что у продукта Gigabyte цена чуть выше, чем в среднем по GTX 770 (на сентябрь 2013 года!), его повышенные частоты помогли ускорителю получить первое место, и реально на сегодня это один из самых выгодных для приобретения ускорителей в ценовой категории выше $400.
Gigabyte Geforce GTX 770 WindForce OC 2048 МБ 256-битной GDDR5 PCI-E — отличный вариант GTX 770, обладающий прекрасной СО, превосходным оверклокерским потенциалом (я смог добиться стабильной работы карты на частотах 1290/7250 МГц!), уже штатно повышенными частотами работы. Все, что нужно тем, кто ищет добротный и мощный современный ускоритель в ценовой нише 400-450 долларов.
Окончательное решение традиционно остается за нашими читателями. Мы лишь даем информацию о рассмотренных продуктах, но не делаем прямых указаний по выбору того или иного изделия.
В номинации «Оригинальный дизайн» (за октябрь 2013 года) получила награду карта:
‘> ✔2 Гб ✔PCI Express 3.0 16x ✔GDDR5 ✔DisplayPort, DVI-D, DVI-I, HDMI ✔Поддержка SLI ✔GeForce® GTX 770 ✔256 бит ✔WINDFORCE 3X
Видеокарты с видеопамятью 2 Гб Артикул: #159400 Сравнить
® GTX 770 2 Гб GDDR5">
Назад
Вперед
Купить в магазине:
Заказать с доставкой:
Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.
- Характеристики
- Видео
- Опции и расходники
- Примеры фотографий
- Отзывы (нет)
- Оставить отзыв
- Тесты
- Информация
Характеристики
| Действующие маркетинговые акции | ✔ Скидка при покупке материнской платы GIGABYTE, видеокарты GIGABYTE и процессора Intel |
| Предупреждения | |
| ПРЕДУПРЕЖДЕНИЕ о майнинге | Данные видеокарты часто используются для майнинга криптовалюты, соответственно, подвергаются «разгону» и модификации микропрограмм в ППЗУ. Поэтому напоминаем, что «разгон», как и любое другое вмешательство в нормальную работу устройства, может повлечь снятие с гарантии. |
| Основные характеристики | |
| Производитель | GIGABYTE |
| Модель | GV-N770OC-2GD найти похожую видеокарту |
| Тип оборудования | Игровая видеокарта |
| Поддержка API | DirectX 11, OpenGL 4.x |
| Длина | 285 мм |
| Технологии | TXAA (временное сглаживание), GPU Boost (динамическое изменение тактовой частоты процессора), Adaptive V-Sync (адаптивная вертикальная синхронизация), DSR (динамическое суперразрешение), NVIDIA GameStream-Ready (возможность трансляции игрового процесса на мобильные устройства) |
| Поддержка ОС | Windows XP x64, Windows XP, Windows Vista, Windows 7, Windows 8 |
| Видео | |
| RAMDAC | 400 МГц |
| Максимальное разрешение экрана | 4096 x 2160 при подключении к разъемам DisplayPort или HDMI, 2560 x 1600 при подключении к разъемам DVI, 2048 x 1536 (при подключении аналогового монитора) |
| Поддержка SLI | Возможно объединение карт при помощи Tri-SLI, SLI |
| Макс. кол-во подключаемых мониторов | 4, с возможностью объединения до 3 дисплеев в 3D Vision Surround |
| Конфигурация видеокарты | |
| GPU | GeForce® GTX 770 |
| Частота GPU | 1137 МГц или до 1189 МГц в режиме GPU Boost |
| Кол-во шейдерных процессоров | 1536 |
| Видеопамять | 2 Гб |
| Тип видеопамяти | GDDR5 |
| Разрядность шины видеопамяти | 256 бит |
| Частота видеопамяти | 1753 МГц (7.010 ГГц QDR) |
| Кол-во пиксельных конвейеров | 128, 32 блока выборки текстур |
| Конфигурация | |
| Техпроцесс | 28 нм |
| Интерфейс, разъемы и выходы | |
| Интерфейс | PCI Express 3.0 16x (совместим с PCI Express 2.x/1.х) с возможностью объединения карт при помощи SLI. |
| Поддержка HDCP | Есть (1080p) |
| Порты | DisplayPort, DVI-D, DVI-I, HDMI порты |
| Прочие характеристики | |
| Поддержка PhysX | Есть |
| Поддержка вычислений общего назначения на GPU | DirectCompute 11, NVIDIA PhysX, CUDA, CUDA C++, OpenCL |
| Охлаждение | |
| Охлаждение видеокарты | Активное охлаждение (радиатор + 3 вентилятора WINDFORCE 3X на лицевой стороне платы) |
| Название системы охлаждения | WINDFORCE 3X |
| Управление скоростью вентилятора видеокарты | Автоматическое |
| Конструкция системы охлаждения | Двухслотовая система охлаждения |
| Питание | |
| Потребление энергии | 230 Вт |
| Совместимость | |
| Разъем питания | 8 pin+6 pin подходящие переходники питания |
| Требования к системе (рекомендуемые) | Блок питания мощностью 600 Вт |
| Низкопрофильная плата | Нет |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 40.79 x 23.78 x 9.52 см |
| Вес брутто (измерено в НИКСе) | 1.619 кг |
Отзывы
Мы старались сделать описание как можно более хорошим, чтобы ваш выбор был безошибочным и осознанным, но т.к. мы, возможно, этот товар не эксплуатировали, а только со всех сторон пощупали, а вы его после того, как купите, испробуете в работе, ваш отзыв может сделать этот мир лучше, если ваш отзыв действительно будет полезным, то мы его опубликуем и дадим вам возможность следующую покупку у нас сделать по 2-й колонке.
Сравнение производительности и результаты тестов
Чтобы вы могли оценить производительность выбранного товара (пока еще не побывавшего в нашей тестовой лаборатории, но мы над этим работаем), на диаграмме приведены результаты тестов для 10 товаров, схожих по цене с выбранным. Показатели в процентах указывают на приближение к макcимальному из зарегистрированных результатов.
Для сравнений используются только товары, которые сейчас есть в наличии.
Здравствуйте читатели клуба экспертов. Сегодня мы с Вами поговорим о хоть и не свежей, но довольно актуальной видеокарте на базе Geforce 770 – Gigabyte geforce 770 2gb windforce.
Хоть карточке и пошел второй год, она показывает себя молодцом, и недавно отшумевшая 960ая не стала полноценной заменой 770й.
Итак, давайте поговорим о данной модели. Чем отличается она от других? Во первых данная модель является версией ОС (OverClocking), а значит уже с разгоном из коробки. Разгон почти 10% с коробки 1046 до 1137, потом эту карточку среди конкурентов выделяет фирменная модель охлаждения WINDFORCE которая несет на борту аж целых 3 вентилятора, и как заявляет производитель способна отвести 450 ватт тепла. А теперь давайте глянем на саму коробку.
При попадании коробки в руки начинаешь понимать, что видеокарта не из бюджетного сегмента, коробка довольно таки массивная, и выполнена из качественного гладкого картона. На передней стороне мы видим название фирмы производителя, модель, какой объем памяти, а также что видеокарта идет с разгоном с коробки.
На задней части изображены фирменные технологии компании. В основном рассказывается о особенностях их системе охлаждения.
С обратной стороны так же указано что для подключения карты нужен блок питания как минимум 600 Вт Так же желательно наличие 6 pin и 8 pin разъемов под питание.
В комплектацию с видеокартой входят диск, на котором драйвера и утилита ОС GURU и переходники питания 6pin и 8pin. Данного комплекта вам хватит чтобы установить карточку в компьютер.
Теперь поговорим о данной карточке.
Тип-Видеокарта.
Графический процессор — GeForce GTX 770 (GK 104).
Интерфейс — PCI-E 16x 3.0.
Техпроцесс — 28 нм.
Частота процессора — 1046 (1137 при турбобусте).
Число универсальных процессоров — 1536.Число текстурных блоков — 128.
Память — 2гб.
Разрядность памяти — 256 бит.
Частота памяти — 7010 мГц.
Количество поддерживаемых мониторов — 4.
Поддерживаемые интерфейсы — HDMI, DVI-D/I, Display Port.
Версия DirectX — 11.1
Версия OpenGL — 4.3.
Максимальное разрешение — 4096*2160.

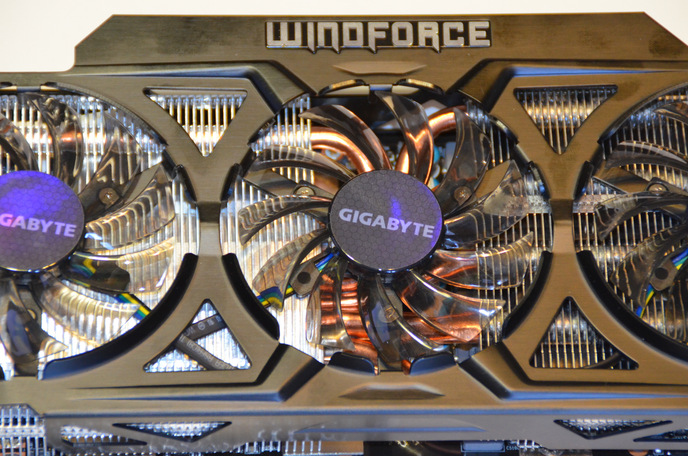

Система охлаждения называется WINDFORCE 3X 450W, сразу дает понять что данная система может отвести 450 ватт тепла. Карта при установке занимает 2 слота, и ее длина составляет 292 мм, это надо учитывать, т.к. если по высоте она не так много занимает, то по длине не в каждый корпус подойдет.
Кулер видеокарты выполнен из радиатора, состоящего из двух секций. Одна из них выполнена из 53, другая из 56 алюминиевых пластин. И 3х вентиляторов диаметром 76 миллиметров которые обдувают данный радиатор.
Для повышения теплоотвода на радиатор установлены шесть медных тепловых трубок: четыре диаметром 6 мм. и две – 8 мм. Все они припаяны к медному основанию и ребрам радиатора, что существенно улучшает скорость отвода лишнего тепла.
GIGABYTE заботится об охлаждении чипов памяти и силовых элементов, охлаждение которых происходит за счет низкопрофильных радиаторов, закрепленных при помощи винтов.
Печатная плата выполнена в оригинальном черном цвете.
Вопрос с усилением жесткости конструкции компания Gigabyte решила достаточно просто, установив сбоку алюминиевую планку, а вот многие производители выбирают кожух для платы.
Питание семьсот семидесятой выполнили по 8+2+2 схеме (восемь фаз для GPU и две для чипов памяти), а эталонная версия включает в себя на три фазы в цепи питания графического чипа меньше.
Данная карточка построена на базе процессора GK104(Kepler) построенный по 28-нм техпроцессу и состоящий из 8 активных SMX-блоков, 1536 универсальных шейдерных конвейеров (ядер CUDA по терминологии NVIDIA) и 32 блоков растеризации, как уже говорилось выше частота чипа поднята до 1137, а с GPU Boost 2.0, в турбобусте частота ядра составляет около 1189 МГц.
Вокруг чипа расположены чипы памяти GDDR 5 в количестве восьми штук, каждый по 256 мегабайт, производства компании ELPIDA. Частота памяти 7010 мегагерц, а обмен данными происходит по 256-ти битной шине на скорости 224 гигабайт в секунду.
Теперь давайте проверим на что способна видеокарта.
Тестовый стенд:
Корпус – DNS SA 210.
Процессор – Intel Core i7 2600k 3.4 Ггц.
Система охлаждения процессора – Deepcool Ice Edge 400FS
Материнская плата – Gigabyte Z77p-D3.
Оперативная память – Kingston KVR1333D3N9 8гб.
Накопители – Samsung 840 EVO 120 гб + Seagate ST3500418ASDM003
Блок питания – Chiefftec APS 650CB 650w
Монитор – Samsung S24B300.
GPU-Z.
Данные о видеокарте в программе GPU-Z.
Crysis 3.
Настройки ультра, сглаживание 4х.
Как видно при таких настройках играть в данную игру вполне возможно. Минимальные 30 кадров в секунду есть.
Alien Isolation.
С данной игрой видеокарта справляется без особого труда.
Battlefield 4.
Настройки максимальные, тест проводился в режиме мультиплеер.
Как мы видим играть вполне комфортно при таких настройках..
OC GURU 2.
С помощью программы OC Guru которая лежала в комплекте, разогнали видеокарту. До 1174 видео ядро, и до 7754 память, что является довольно хорошим результатом, правда при разгоне в нагрузке видеокарта довольно сильно шумит.
Например, в играх минимальный фпс увеличился на 8 процентов и выше.
Тест в играх при разгоне.
Температура.
Выводы.
Вышла довольно-таки хорошая видеокарта, с хорошим заводским разгоном и помимо этого с хорошим разгонным потенциалом и довольно неплохой системой охлаждения. Да она не такая новая, второй год уже пошел как ее представили, но ее нельзя назвать не актуальной.
Плюсы.
-Усиленная система цепи питания.
Минусы.
-Габариты ( побольше моделей от других производителей)
