Уже совсем скоро ожидается дебют остальных чипсетов Intel 300-й серии, которые принесут с собой по-настоящему бюджетные материнские платы для использования в паре с процессорами Intel Core 8-ого поколения (Intel Coffee Lake) под платформу Socket LGA1151. А пока всем желающим сэкономить приходится подыскивать что-либо доступное на Intel Z370. К сожалению, выбор не очень большой, особенно когда речь заходит об ATX-платах, но мы стараемся обозревать как можно больше подобных решений, чтобы вам было проще выбрать и не разочароваться в покупке.

Gigabyte z370p d3 поддержка процессоров

На сей раз поговорим о модели GIGABYTE Z370P D3. По состоянию на начало февраля 2018 года, она является одной из самых доступных в данном форм-факторе и предлагается в среднем за $145. Давайте же выясним, на чем пришлось сэкономить производителю и какие ограничения накладывает невысокая стоимость устройства.

Спецификация

GIGABYTE Z370P D3

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4000 МГц

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

1 x Realtek RTL8111G (10/100/1000 Мбит/с)

8-канальный Realtek ALC887

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

4 x USB 3.1 Gen 1

Внутренние порты I/O

1 x USB 3.1 Gen 1

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

GIGABYTE
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Gigabyte z370p d3 поддержка процессоров Gigabyte z370p d3 поддержка процессоров

Материнская плата GIGABYTE Z370P D3 поставляется в картонной коробке с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

Gigabyte z370p d3 поддержка процессоров

В коробке мы обнаружили только стандартный набор аксессуаров в виде диска с драйверами и утилитами, набора бумажной документации, двух SATA-шлейфов, заглушки интерфейсной панели и инструмента GIGABYTE G Connector.

Дизайн и особенности платы

Gigabyte z370p d3 поддержка процессоров

Приятно, что производители со временем стали подходить к оформлению даже недорогих решений более ответственно. Конечно же, пока что никуда не делся традиционный для данного ценового сегмента коричневый цвет печатной платы, однако на ее лицевой стороне присутствует оригинальный узор серого цвета. В целом облик получился приятным и сдержанным, и точно не вызовет отторжения у потенциальных покупателей.

Gigabyte z370p d3 поддержка процессоров

Несмотря на ценник, не обошлось и без LED-подсветки. В данном случае это базовый вариант RGB FUSION, который заключается лишь в наличии светящейся полосы в области звуковой подсистемы.

Gigabyte z370p d3 поддержка процессоров

К компоновке набортных элементов у нас не возникло особых претензий, ведь расположение всех портов и разъемов весьма грамотное и не затруднит процесс сборки системы. Следует быть лишь аккуратным при подключении элементов правой стороны, ведь там по углам отсутствуют крепежные отверстия.

Gigabyte z370p d3 поддержка процессоров

Взглянув на обратную сторону платы, можно отметить разве что стандартную опорную пластину процессорного разъема, а также тот факт, что все радиаторы системы охлаждения закреплены при помощи пластиковых клипс. Такой подход характерен для недорогих моделей.

Читайте также:  Flir one pro отзывы

Gigabyte z370p d3 поддержка процессоров

В нижней части расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порты COM и TPM, джампер для сброса CMOS, разъем подключения светодиодной ленты и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета Intel Z370 реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели.

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 и шестью портами SATA 6 Гбит/с. Присутствует и одно ограничение: при установке M.2 SATA-накопителя один из разъемов SATA 6 Гбит/с («SATA3_0») будет недоступен.

Gigabyte z370p d3 поддержка процессоров

Системная плата GIGABYTE Z370P D3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4000 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z370 реализована поддержка шести данных разъемов: двух внутренних и четырех на интерфейсной панели.

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Система охлаждения состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z370, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 38,6°C (при разгоне – 39,4°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 56°C (при разгоне − 67,4°C);
  • дроссели – 55,6°C (при разгоне − 78,9°C).

Полученные результаты трудно назвать рекордными, однако при условии достойного охлаждения внутри корпуса с разгоном в разумных пределах не должно возникнуть особых проблем.

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ISL95866. Элементная база материнской платы набрана при помощи высококачественных комплектующих.

Gigabyte z370p d3 поддержка процессоров

Для расширения функциональности материнской платы GIGABYTE Z370P D3 есть шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (в режиме х16 либо х8);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16 (в режиме х4).

К процессору подключен только верхний слот PCI Express 3.0 x16, который и использует все доступные 16 линий, тогда как двум другим достались по четыре чипсетных. Если вы захотите установить пару видеокарт, то это будет возможно только с решениями от AMD, но схема их работы (x16+x4) будет далеко не самой оптимальной.

Gigabyte z370p d3 поддержка процессоров

Возможности Multi I/O возложены на микросхему ITE 8686E, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

Gigabyte z370p d3 поддержка процессоров

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111G. Приоритизацию трафика поможет осуществить программа cFosSpeed Internet Accelerator Software.

Gigabyte z370p d3 поддержка процессоров

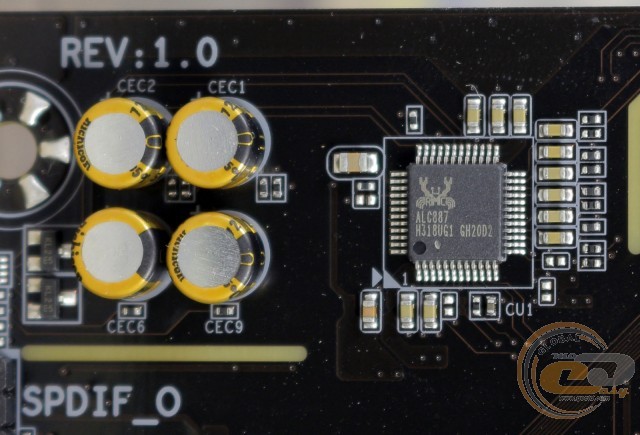

Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих.

Gigabyte z370p d3 поддержка процессоров

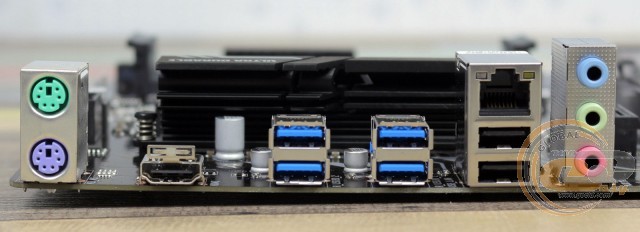

Интерфейсная панель модели GIGABYTE Z370P D3 включает в себя следующие порты:

  • 2 x PS/2;
  • 1 x LAN (RJ45);
  • 1 x HDMI;
  • 4 x USB 3.1 Gen 1;
  • 2 x USB 2.0;
  • 3 x аудиопорта.

Подобную компоновку можно смело назвать вполне достойной для недорогой платы, ведь она включает в себя большое количество портов USB и современный видеовыход. Также не стоит забывать о возможности вынести порт COM. К недостаткам же можно отнести неудобное подключение многоканальной акустики.

Читайте также:  Cpu intel core i3 4150

Gigabyte z370p d3 поддержка процессоров

Возможности организации охлаждения внутри системного корпуса у GIGABYTE Z370P D3 стандартные. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как остальные три − для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности, и даже имеет русскую локализацию, которая поможет неопытным пользователям сориентироваться в разнообразии настроек. В целом функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон и мониторинг ключевых узлов.

Возможности разгона

Gigabyte z370p d3 поддержка процессоров

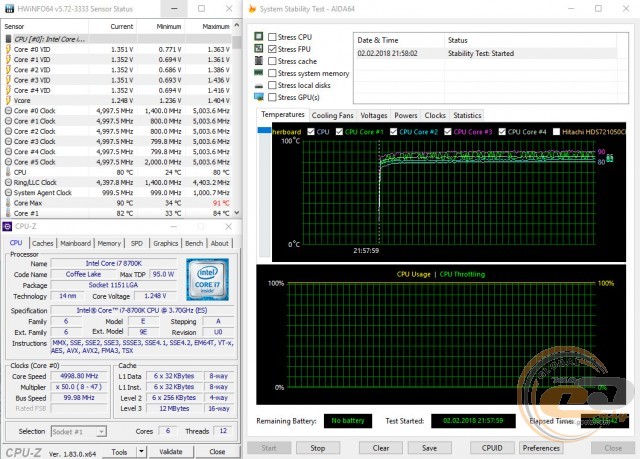

По итогам ручного разгона рабочая частота тестового процессора Intel Core i7-8700K составила 5000 МГц при напряжении 1,248 В. Для этого в BIOS мы выставили следующие настройки: множитель – «х50», напряжение Vcore − 1,410 В. Максимальная температура ядер при стресс-тесте в AIDA64 поднималась до 91°С, но троттлинг не включался.

Gigabyte z370p d3 поддержка процессоров

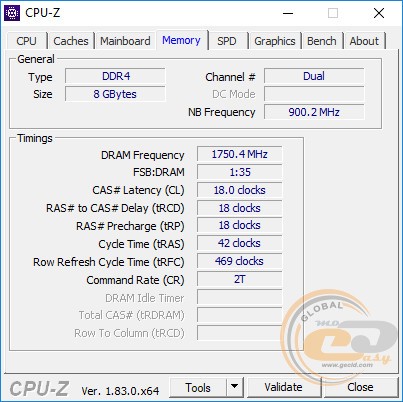

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 стабильно работали на скорости DDR4-3500 МГц.

Тестирование

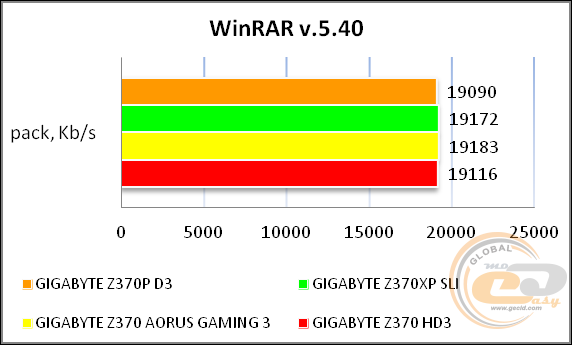

Для проверки возможностей материнской платы GIGABYTE Z370P D3 использовалось следующее оборудование:

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

WD Purple (WD10PURX, 1 ТБ)

ASUS DRW-1814BLT SATA

Seasonic X-560 Gold (SS-560KM Active PFC)

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Philips Brilliance 240P4QPYNS

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

Gigabyte z370p d3 поддержка процессоров

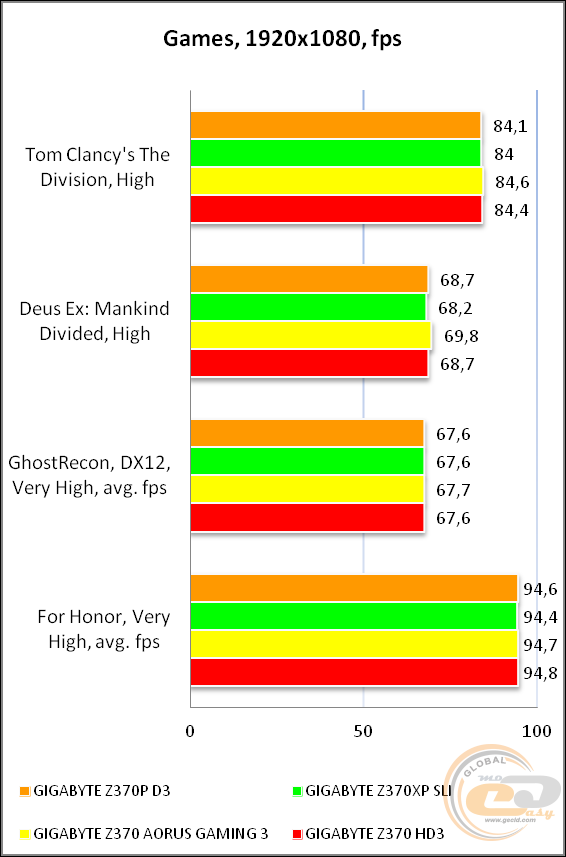

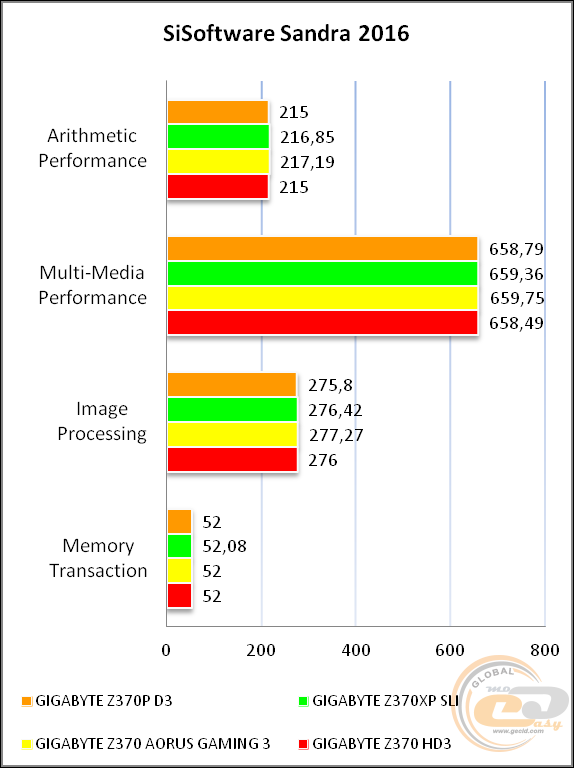

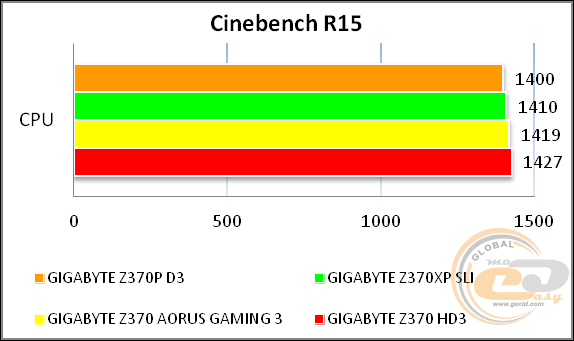

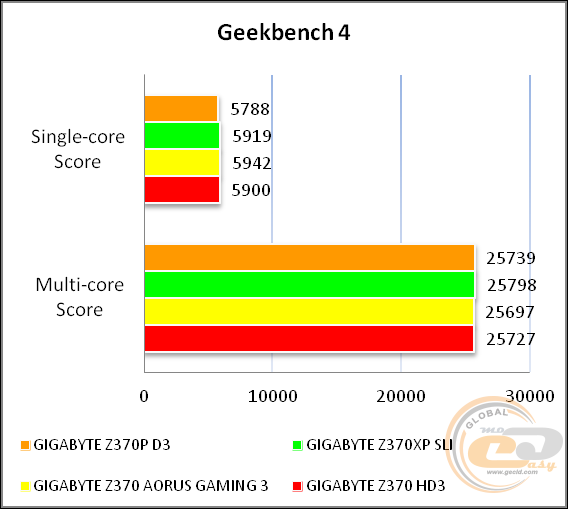

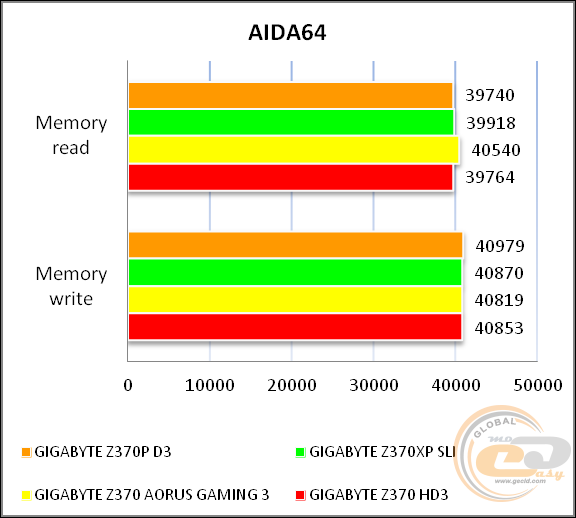

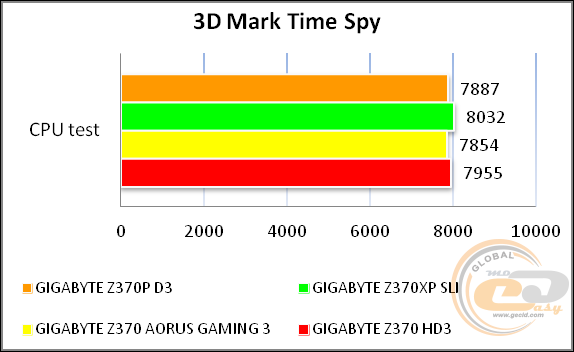

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ

Gigabyte z370p d3 поддержка процессоров
