Вступление

Несколько последних обзоров материнских плат были посвящены продукции на платформах AMD Socket FM2 и Socket AM3+, на сей раз пришло время разбавить материалы обновленными на фоне популярности интерфейса Intel Thunderbolt платами с набором системной логики Intel Z77 для платформы LGA 1155.

В лабораторию попала одна из старших плат Gigabyte, а именно – GA-Z77X-UP5 TH. Что ж, интересно проверить, какие возможности производитель может реализовать в модели стоимостью 9000-9500 рублей.

Упаковка и комплектация

реклама

Материнская плата поставляется в картонной коробке средних размеров. Традиционно для плат Gigabyte, в оформлении упаковки преобладает белый цвет, а также реклама различных особенностей. Производителем в первую очередь еще на лицевой стороне подчеркивается оверклокерская направленность модели: наличие у платы двух микросхем BIOS, применение в преобразователе питания CPU микросхем IR3550, соответствие продукта концепции Ultra Durable 5.

Обратная сторона коробки является логическим продолжением лицевой, хотя помимо рекламы содержит изображение системной платы и перечисление ее основных характеристик.

На самом деле, внешняя часть со всеми изображениями – всего лишь оболочка, внутри которой расположена обычная белая картонная коробка без опознавательных знаков. После ее открытия взгляду предстает непосредственно сама материнская плата, завернутая в антистатический пакет и уложенная на отдельный картонный поддон:

реклама

После снятия поддона, внизу коробки можно обнаружить комплект поставки платы:

В него входит:

• Заглушка на заднюю панель;
• Шесть кабелей SATA 6 Гбит/с;
• Краткая инструкция по установке платы;
• Подробное руководство пользователя;
• Гибкий SLI мост;
• 3.5” заглушка с двумя портами USB 3.0/USB 2.0;

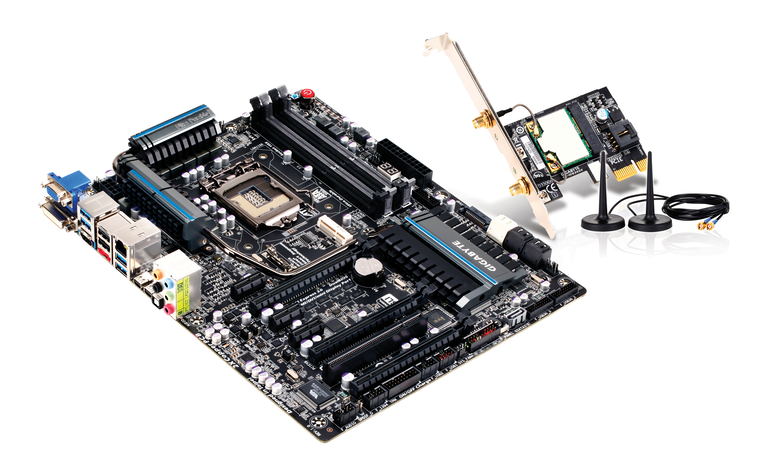

• Wi-Fi/BT 4.0 модуль GC-WB300D, две антенны к нему, а также диск с ПО и отдельное руководство пользователя;
• Диск с программным обеспечением.

В комплекте поставки есть все нужное, как правило, производители не экономят на мелочах с платами топового ценового сегмента. Отдельно стоит отметить Wi-Fi/BT 4.0 модуль GC-WB300D:

В отличие от схожих модулей дорогих материнских плат ASUS, вариант Gigabyte вставляется не в специально созданный для него разъем, а в PCI-E X1. Это делает его более универсальным, то есть позволяет использовать не только с данной платой, но и с любой другой.

Дизайн и особенности платы

Gigabyte GA-Z77X-UP5 TH выполнена в размерах форм-фактора ATX (305×244 мм).

Как и подобает дорогим платам, свободного места на ней практически нет, вся плата усеяна различного рода контроллерами и интерфейсами. В этом плане GA-Z77X-UP5 TH схожа с предшественницей – GA-Z77X-UD5H.

Прежде всего, радует отношение к мелочам, если, к примеру, винтовым креплением радиаторов сейчас никого не удивить, то использование сразу четырех винтов для крепления радиатора южного моста – все же редкость. Как и применение прижимных пластин в креплении радиаторов преобразователя питания процессора:

Каких-либо элементов под пластинами нет, в данном случае это именно часть крепежа основных радиаторов.

реклама

Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

Верхним/первым слотом расширения является PCI-E X1, графический PCI-E X16 расположен на высоте второго слота, так что установленная в систему видеокарта не является помехой для доступа к модулям оперативной памяти. При такой компоновке платы использование защелок с обеих сторон – правильный выбор.

Производителем заявлены только следующие режимы работы DDR3: 1066 / 1333 / 1600 МГц. Тем не менее, в перечне настроек разгона присутствуют все множители частоты работы памяти, доступные процессору. Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей объемом 8 Гбайт.

Для активации Dual Channel режима необходимо устанавливать планки памяти в слоты одинакового цвета, то есть через один. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты DDR3_1 и DDR3_2 (нумерация разъемов, как и у других LGA 1155 плат Gigabyte, DDR3_4 – DDR3_2 – DDR3_3 – DDR3_1).

реклама

Сверху вниз:

• PCI-E 2.0 X1;
• PCI-E 3.0 X16/8;
• PCI-E 2.0 X1;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8/X4;
• PCI;
• PCI-E 3.0 X4.

Задействовано максимальное количество слотов расширения, доступное для форм-фактора ATX – семь. Размещение разъемов совпадает с оным у предшественницы, GA-Z77X-UD5H. Собственно, от добра добра не ищут, расположение портов неплохо продумано – графические слоты разнесены на расстояние друг от друга, при этом над верхним графическим разъемом расположен один PCI-E X1, который гарантировано не будет перекрываться установленными видеокартами.

Все три полноразмерных слота берут свое начало от процессора. Так как ЦП способен обеспечить только шестнадцать линий PCI-Express, в конфигурации слотов расширения применены микросхемы-свитчи. Как и у предшественницы, в качестве свитчей используется шесть NXP L04083B:

реклама

При их помощи шестнадцать процессорных линий PCI-E делятся между тремя слотами, которые могут работать по формулам 16+0+0, 8+8+0 и 8+4+4.

Поделитесь в соцсетях:

В настоящий момент на рынке материнских плат для платформы LGA1155 широко представлены модели на Intel Z77. И это не удивительно, чипсет весьма функционален, а потому устройства на его основе пользуются большим спросом. Компания Gigabyte готова его удовлетворять, имея в своем арсенале большой ассортимент разноплановых моделей. Сегодня мы детальнее рассмотрим одно из топовых устройств линейки – Gigabyte GA-Z77X-UP5 TH, которая является первой в мире платой, получившей два порта Thunderbolt.

Дизайн, компоновка и оснащение

Материнская плата выполнена в привычном форм-факторе ATX, следовательно, без труда сможет поместиться в соответствующий корпус. Присмотревшись к устройству можно смело утверждать, что проблем с монтажом не будет. Все находится на своих местах. Разъемы для памяти не перекрывают доступ к слотам расширения, радиаторы штатной системы охлаждения также не создадут проблем при установке габаритных процессорных кулеров. Да и вообще, плату можно назвать вполне симпатичной, ну а черный матовый текстолит придает большего шарма.

Использование чипсета Intel Z77 Express говорит о том, что плата способна функционировать с любым процессором для платформы LGA1155 и получить от CPU максимум производительности.

Потенциальные владельцы такого устройства – обеспеченные пользователи, которым необходима функциональная платформа для серьезного игрового ПК или мощной рабочей станции, и за подобную плату готовы выложить из кармана более $300.

Материнская плата выполнена согласно концепции Ultra Durable 5, что в свою очередь подразумевает применение высококачественной элементной базы, способность работать в условиях действия высоких температур и повышенной влажности. При этом удвоенные медные слои внутри тектолита способствуют более равномерному распределению тепла.

В цепи питания процессора используется 12 независимых фаз. Такое количество силовых линий можно считать вполне рациональным решением, ведь большее количество элементов наверняка бы усложнило разводку, что сказалось бы и на цене платы. Данный факт ни в коей мере не лишает Gigabyte GA-Z77X-UP5 TH статуса оверклокерской, ведь как выяснилось позже, разгонять она умеет хорошо.

Набор силовых разъемов привычный: один 24-контактный ATX и один 8-контактный EPS. На плате также присутствует дополнительный разъем для подключения питания, выполненный в виде коннектора SATA, он будет востребован для поддержки работы и разгона двух или трех видеокарт.

Для организации графической подсистемы на плате предусмотрено три слота PCI-Express x16, которые соответствуют финальным спецификациям PCI-Express 3.0, а также позволяют создавать конфигурации NVIDIA SLI и AMD CrossFireX. С одной видеокартой основной слот работает в режиме x16, с двумя – x8 +x8, тремя – x8+x4+x4. Отметим, что последний режим возможен лишь с видеокартами на чипах AMD и использовании процессора из семейства Intel Ivy Bridge.

Плата оснащена пассивной системой охлаждения, состоящей из трех алюминиевых радиаторов, связанных в единую конструкцию двумя тепловыми трубками.

Два из них отводят тепло от MOSFET’ов, третий охладитель прикрывает чипсет. Такое инженерное решение можно считать вполне оправданным – во время работы штатная СО была едва теплой, поэтому дополнительные вентиляторы, водоблоки и прочая альтернатива здесь ни к чему.

Из органов управления можно найти три ключевые кнопки: включения питания, перезагрузки и очистки CMOS. Также имеется семисегментный индикатор POST-кодов – инженеры поместили его сразу за 24-контактным разъемом питания. Не самый удачный вариант, но все же лучше чем ничего. Специально для энтузиастов, вооруженных мультиметром, на плате есть контактные площадки для замера напряжений (Voltage Measurement Points).

Для подключения дисковых накопителей предназначено семь SATA-портов, шесть из которых собраны на одной колодке. Черные порты работают на скорости SATA 3 Гб/с, два белых и один серый (находится чуть ниже радиатора) имеют вдвое большую пропускную способность – до 6 Гб/с. Первые шесть контролируются чипсетом Intel Z77 Express, седьмой управляется микросхемой Marvell 88SE9172. Есть поддержка RAID-массивов уровней 0, 1, 5, и 10.

На плате также присутствует разъем mSATA для установки SSD-накопителя соответствующего форм-фактора. Подобное решение рационально, если вы планируете создавать гибридную дисковую подсистему, задействовав технологию кеширования Intel Smart Response.

За звук отвечает восьмиканальный HDA-кодек Realtek ALC898, поддерживающий технологии X-Fi Xtreme Fidelity, EAX и Advanced HD 5.0.

На заднюю панель вынесены цифровые видеовыходы DVI и HDMI, аналоговый D-Sub, шесть USB-портов, четыре из которых имеют ревизию 3.0 (еще три распаяны на PCB), скоростной порт eSATA 6 Гб/с, одна сетевая розетка RJ-45, блок аудиоразъемов с оптическим выходом S/PDIF и два порта Thunderbolt. Морально устаревшие разъемы PS/2 отсутствуют. Интерфейс IEEE 1394a (FireWire) вынесен на печатную плату.

Особое внимание стоит уделить интерфейсу Thunderbolt. В его основе лежит контроллер Intel DSL3510L, благодаря чему к системной плате можно подключить до 12 внешних устройств и до трех HD-мониторов со скоростью передачи данных до 10 Гб/с на канал. Ассортимент периферийных устройств c Thunderbolt пока не очень велик, к тому же их распространение сдерживает немалая стоимость, однако шина очень перспективна, и если плата покупается не на один год, поддержка данного интерфейса будет отнюдь не лишней.

Из беспроводных интерфейсов присутствуют два самых востребованных – Bluetooth версии 4.0 и Wi-Fi. Их контроллеры и обвязка вынесены на отдельную печатную плату, предназначенную для установки в свободный слот PCI-Express х1.

В целом Gigabyte GA-Z77X-UP5TH хорошо сбалансирована и очень достойно оснащена.

Комплект поставки

Для транспортировки устройства и сопутствующих аксессуаров производитель предусмотрел красочную коробку.

Сразу привлекают внимание яркие логотипы всевозможных фирменных технологий, громкие лозунги и аббревиатуры. Сейчас многие вендоры практикую такой подход. Реклама – двигатель торговли.

Комплект поставки включает в себя всю необходимую бумажную документацию и руководства, диск с драйверами и ПО, набор кабелей SATA (6 шт.), плату с контроллером Bluetooth и Wi-Fi, а так же антеннами для них, лицевую панель в 3,5-дюймовый отсек с портами USB 3.0. Еще есть заглушка на заднюю панель корпуса, USB шнур и гибкий SLI-мост для объединения двух видеокарт. В качестве небольшого бонуса – фирменная наклейка Gigabyte.

BIOS и его возможности

Базовое программное обеспечение представлено фирменной оболочкой UEFI 3D BIOS, которая имеет красочный дружелюбный интерфейс, и поддерживает мышь. Навигация по пунктам интуитивно понятна.

Чувствуется, что Gigabyte проделала большую работу, параметры системы можно настроить до мелочей. В распоряжении пользователя все инструменты для регулировки частот и напряжений, есть замечательный раздел мониторинга.

При необходимости можно прошить новую версию BIOS, и делается это в три-четыре клика мышки. Мы не упустили такую возможность, и записали в чип самую свежую прошивку на момент подготовки материала. К слову, данную модель платы Gigabyte оснащает двумя микросхемами с микрокодом (технология DualBIOS), поэтому, даже если произойдет сбой, устройство не превратится в кирпич – в резерве всегда есть рабочая прошивка.

В работе

Установив операционную систему и все сопутствующее программное обеспечение, материнская плата прошла ряд тестов в штатном режиме. Никакого разгона, все настройки были выставлены по умолчанию. Как и предполагалось, никаких проблем в работе не наблюдалось. После подобной формальности мы исследовали потенциал Gigabyte GA-Z77X-UP5 TH, определив ее способность максимального разгона CPU с хорошим воздушным охлаждением.

Несмотря на то, что BIOS достаточно функционален, в разделе регулировки напряжений почему-то не оказалось пункта отвечающего за чипсет (PCH Voltage), хотя его можно было легко найти и задать необходимое значение с помощью утилиты Easy Tune.

В результате проведенных экспериментов удалось добиться стабильной работы тестового Core i7-2600K на частоте 4876 МГц. Все же надпись на упаковке «Designed for Overclocking» можно считать вполне оправданной.

Подбор необходимых параметров занимает некоторое время и за этот период можно изучить поведение устройства. К примеру, если с разгоном что-то не так, информационные утилиты типа CPU-Z всячески искажали информацию о множителях и частотах, а сама Easy Tune несколько раз записывала тестовый CPU (Core i7-2600K), как Core i5-3570K.

Порог шины BCLK оказался не очень высоким – максимальным значением частоты для стабильной загрузки операционной системы оказалось 106 МГц. Немного покопавшись в настройках Easy Tune, удалось шагнуть на 1 МГц вверх – 107 МГц для BCLK.

Итоги

Изучив особенности материнской платы, можно прийти к выводу, что Gigabyte GA-Z77X-UP5 TH является неплохой кандидатурой для добротного производительного ПК. Это достаточно яркий представитель класса high-end. На стороне данной модели солидный багаж передовых технологий и расширенная функциональность, тогда как усиленная элементная база оставляет значительный запас прочности для работы системы в форсированном режиме. Производитель не боится экспериментировать, оснащая свои устройства перспективными решениями, которые только набирают популярность. Это верный способ получить устройство, которое еще долго будет оставаться актуальным.

Понравилось

+ Надежная элементная база

+ Беспроводные интерфейсы Wi-Fi и Bluetooth

+ Хороший разгонный потенциал

+ Два порта Thunderbolt

+ Сбалансированный комплект поставки

Не понравилось

— Несущественные огрехи в прошивке BIOS

— Слегка завышенная стоимость

Устройство для тестирования предоставлено компанией Gigabyte, www.gigabyte.ua

Конфигурация тестового стенда

Если вы любитель разгона, то никак не сможете обойтись без мощной материнской платы. Дешевые решения зачастую не поддерживают разгон в полном понимании этого слова. Лишь дорогие материнские платы предоставят вам максимум возможностей. И если экономить деньги вы не собираетесь, то рекомендуем обратить внимание на Gigabyte GA-Z77X-UP5 TH. Данная модель материнской платы предназначена для процессоров от компании Intel.

Данная материнская плата стоит сейчас около 11 тысяч рублей. Согласитесь, за такие деньги хочется получить богатую комплектацию. И производитель предугадал наше желание. В коробке вы обнаружите материнскую плату, связку кабелей, планку SLI для объединения двух видеокарт от NVIDIA, а также планку с двумя передними портами USB 3.0. Последний аксессуар устанавливается в 3,5-дюймовый отсек корпуса. Такие планки до сих пор очень сложно найти в розничной продаже, если вы живете не в самом крупном городе. Но на помощь может придти интернет-магазин или ebay.

Внешний вид у Gigabyte GA-Z77X-UP5 TH можно назвать узнаваемым для поклонников Gigabyte. Приветом из будущего "материнка" по нынешним меркам не выглядит. Плата имеет размеры 305 x 244 мм. Это стандартные для форм-фактора ATX размеры. На борту представлено едва ли не максимальное количество слотов и разъемов. Также производитель позаботился о мощном охлаждении. Например, можно обратить внимание на большие радиаторы, соединенные между собой теплопроводной трубкой, поставленные вокруг чипсета и элементов, отвечающих за электропитание. Порты SATA здесь разместились в два этажа, они ориентированы в сторону передней панели системного блока. Для видеокарт на материнской плате Gigabyte GA-Z77X-UP5 TH установлены три слота PCI Express x16. Таким образом, при помощи этой материнской платы можно собрать максимально мощный игровой компьютер.

На задней панели можно увидеть все разъемы, какие только можно пожелать. Главной изюминкой в этом наборе можно считать пару портов Thunderbolt. В нынешних материнских платах чрезвычайно редко можно увидеть один такой высокоскоростной порт. А тут их целых два! Скорость обмена данными с его помощью может достигать 10 ГБ/с. Само собой, это быстрее любого USB 3.0 или SATA 3. К тому же, Thunderbolt может играть роль видеовыхода, который полностью совместим с Mini DisplayPort. Обладатели мониторов Apple скромно хлопают в ладоши.

Материнская плата Gigabyte GA-Z77X-UP5 TH построена на базе новейшего чипсета Intel Z77 Express, о чём можно легко догадаться исходя из названия продукта. Этот чипсет без труда работает со встроенной в чип графикой, а также поддерживает технологию Intel Smart Response. Также чипсет использует встроенный контроллер USB 3.0. Он поддерживает только два порта USB 3.0. Но разработчики добавили на "материнку" пару хабов VIA VL810, это позволило разместить на плате десять портов USB 3.0. К сожалению, большая их часть предназначена для вывода на переднюю панель системного блока. На задней панели вы обнаружите лишь четыре порта USB 3.0.

Что касается SATA-разъемов, то контроллер чипсета отвечает за пару белых портов SATA 3, порт mSATA и четыре порта SATA 2. Нагрузка от одного серого SATA 3 и порта eSATA с задней панели легла на дополнительный контроллер SATA Marvell 88SE9172.

Нагрузка со всех трех слотов PCI Express x16 возложена на 16-линейный контроллер процессора. Поэтому не стоит удивляться, что на полной скорости x16 будет работать только одна видеокарта. Если установить пару видеокарт, то они будут работать на скорости x8. Также отметим, что установка трех видеокарт будет невозможна, если у вас будет стоять процессор Intel Core второго поколения на ядре Sandy Bridge. В случае установки центрального процессора Intel Core третьего поколения появляется возможность вставить и третью видеокарту. В этом случае слоты будут работать в режиме x8/x4/x4.

Результаты тестирования показали, что в сравнении с другими материнскими платами система, собранная на основе Gigabyte GA-Z77X-UP5 TH показывают результаты в среднем на 5-7% лучше. Конечно, это может показаться маленьким показателем. Но большего требовать от материнской платы бессмысленно. Ведь она выступает лишь в качестве посредника между компонентами.

В результате мы получили одну из самых функциональных материнских плат. В этом небольшом обзоре я не упомянул об огромном числе достоинств данного компьютерного компонента. К примеру, я забыл рассказать о сетевых возможностях платы (С ней поставляются модули Wi-Fi 2,4/5 ГГц и Bluetooth 4.0 HS с парой внешних антенн). Словом, на базе материнской платы Gigabyte GA-Z77X-UP5 TH можно создать очень мощную рабочую станцию или игровой ПК с парой-тройкой видеоадаптеров. Расстроить некоторых может лишь тот факт, что работать три карты даже при самом новом процессоре будут в режиме x8/x4/x4. Но это является единственным сколь-нибудь значимым недостатком этой модели.
