Для сборки не дорогих, бюджетных систем чаще всего используют материнские платы с чипсетом Н61.
Материнская плата, представленная в данном обзоре, хоть и не имеет современных разъемов USB-3 и SATA-3, но остается актуальной из-за поддержки новых процессоров Ivy Bridge Intel® Core™ в исполнении LGA1155, с версии BIOS F9. Также поддерживает интегрированное в процессор графическое ядро Intel HD Graphics 2000/3000 и интерфейс DVI, что не маловажно при сборке не игровых компьютеров без дискретной видеокарты.
Упаковка и комплектация.
Оформление упаковки GA-H61M-D2-B3 привычное для продукции GIGABYTE. На лицевой стороне белой картонной коробки средних размеров производитель перечислил некоторые ключевые спецификации решения и поддерживаемые им фирменные технологии. Особое внимание обращено на поддержку платой фирменной концепции Ultra Durable, которая подразумевает применение качественной элементной базы (силовые транзисторы (MOSFET) с низким последовательным сопротивлением, твердотельные конденсаторы) в процессе производства и дополнительную защиту платы от повышенной влажности, перепадов напряжения в процессе обновления версии прошивки, а также статического напряжения и высоких температур. Обратная сторона коробки насыщена детальными описаниями отдельных функций и фирменных технологий GIGABYTE, поддержкой которых обладает продукт находящийся внутри.

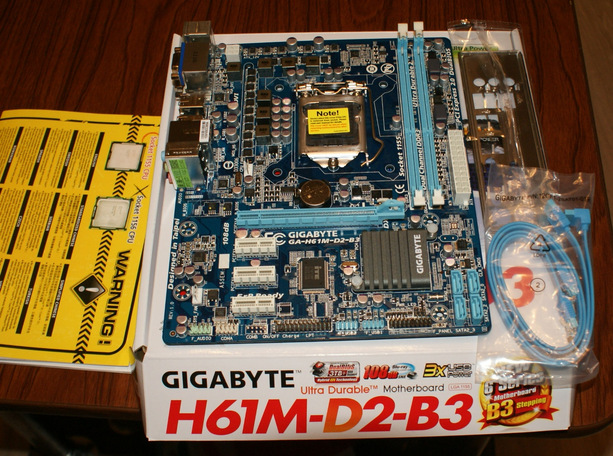

Комплект поставки платы включает лишь самое необходимое для сборки системы и начала работы:
Заглушку интерфейсной панели;
Диск с драйверами и утилитами.
Комплект поставки вполне типичен для бюджетного продукта, к сожалению нет даже винтов для крепления материнской платы, поэтому если собирать будете сами, позаботьтесь об этом заранее.
Внешний вид.
Дизайн GIGABYTE GA-H61M-D2-B3 выполнен в традиционной для этого производителя голубой цветовой гамме, но это не столь важно. Расположение элементов на материнской плате обусловлено в первую очередь компактным форм-фактором MicroATX. Компоновка стандартная, а все разъёмы находятся в наиболее подходящих для них местах, не блокируя друг друга и не мешая аккуратной укладке кабелей внутри системного блока. Отметим, что слот PCI-E x16 находится на достаточном расстоянии от двух DIMM разъёмов, и даже габаритная видеокарта не будет препятствовать замене модулей ОЗУ, хотя простой эта задача всё равно не будет.
Системная плата поддерживает установку всех актуальных процессоров семейства Intel в исполнении LGA1155. Два DIMM-слота позволяют установить тандем модулей оперативной памяти стандарта DDR3 (1333/1066/800 МГц) суммарным объёмом до 16 ГБ с поддержкой двухканальной архитектуры.

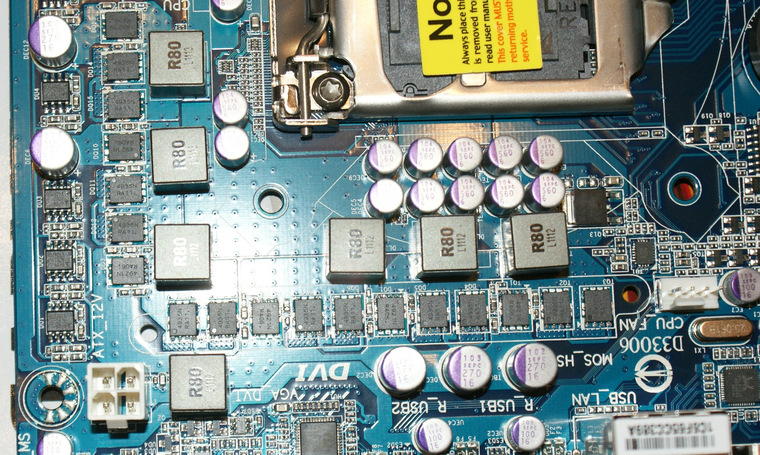

Модуль стабилизации питания CPU выполнен по 4+1+1-фазной схеме с применением ШИМ-контроллера Intersil ISL95836. При этом четыре фазы предназначены для питания непосредственно процессорных ядер, а по одной — для встроенного графического ядра и «системного агента».

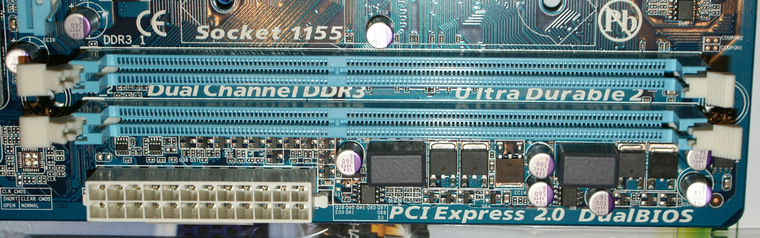

Для обеспечения питания элементов платы разработчиками предусмотрен 4-контактный разъем ATX12V и разъем 24-контактный ATX. Расположены они довольно продуманно и подключение кабелей питания к ним не вызвало ни какого неудобства.

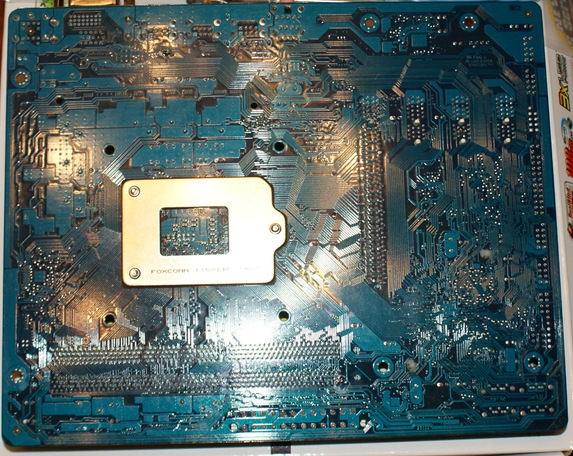

Обратная сторона печатной платы лишена каких-либо элементов, а взглянув на рамку процессорного разъема, видно, что его изготовителем является известная и уважаемая компания Foxconn.

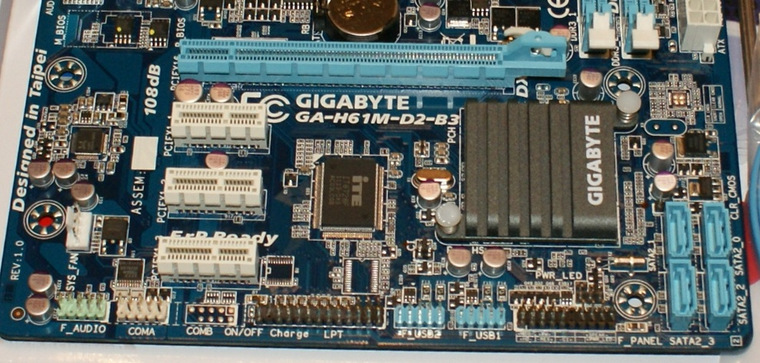

Набор слотов расширения представлен одним полноразмерным слотом PCIe x16, а также тремя — PCIe 2.0 х1, которые на сегодня являются наиболее распространённым шинами для подключения периферии. Напомним, что чипсет Intel H61 не поддерживает теряющий актуальность интерфейс PCI, который, несмотря на свой «почтенный возраст» продолжает оставаться востребованным. Для многих обладателей высокоуровневых звуковых карт, ТВ-тюнеров и другой периферии с интерфейсом PCI наличие такого слота может стать решающим аргументом в пользу того или иного решения, однако данная материнская плата ориентирована на тех пользователей, у которых нет PCI-совместимых внешних адаптеров.
Справа от слотов расширения распаян чипсет Intel H61 Express, который поддерживает работу четырёх интерфейсов SATA 3 Гбит/с, расположенных неподалеку от него. Напомню, что возможности организовать RAID-массив на его основе не предусмотрено.

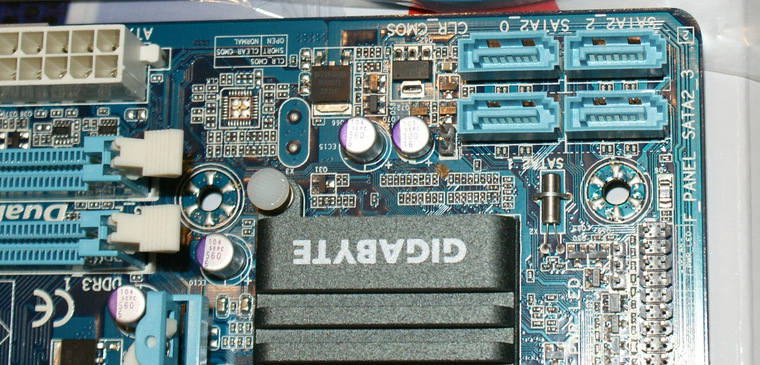

Для охлаждения южного моста применяется небольшой алюминиевый радиатор, которого должно быть более чем достаточно для энергоэффективного чипа Intel H61.
У нижнего края текстолита распаяны коннекторы фронтальной панели корпуса, пара внутренних портов USB 2.0, а также 4-контактный разъём для подключения вентилятора, аудио разъемы, и группа разъемов для подключения передней панели. Все подписано, и легко подключается.
Звуковая подсистема материнской платы GIGABYTE GA-H61M-D2-B3 основана на достаточно популярном 8-канальном HDA-кодеке Realtek ALC889.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

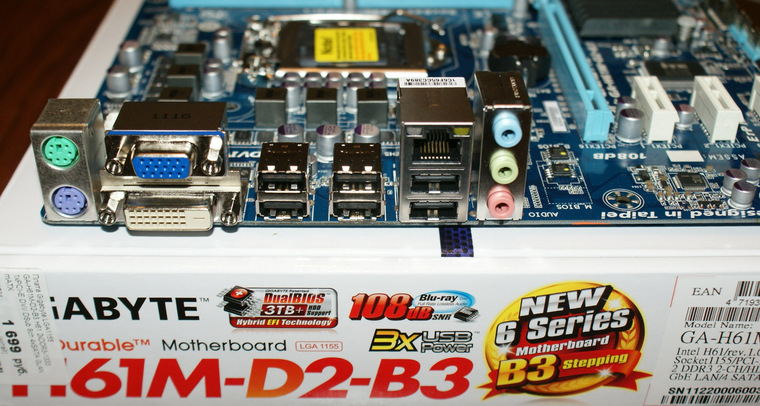

Набор портов на интерфейсной панели представлен следующим образом:
порты PS/2 (для подключения мыши и клавиатуры);
интерфейсы VGA, DVI для подключения монитора;
шесть разъемов USB 2.0;
интерфейс Gigabit Ethernet;
три разъёма Mini-Jack.
Функциональность интерфейсной панели в полной мере соответствует позиционированию решения, предлагая пользователю лишь базовый набор разъёмов для подключения внешних устройств, а изображение со встроенного в CPU графического ядра на экран монитора, проектора или плазменной панели можно вывести лишь с помощью интерфейсов DVI-D и D-Sub. Также обращаем внимание, что для реализации заявленной поддержки многоканальных аудиосистем придется комбинировать интерфейсную панель с выходами на фронтальной аудиопанели и соответствующим образом конфигурировать аудиодрайвер, что не очень удобно.
Для подключения вентиляторов на материнской плате GIGABYTE GA-H61M-D2-B3 предусмотрено всего два разъёма, чего многим пользователям может быть мало даже для системы начального уровня в корпусе формата Mini Tower. При этом радует лишь то, что оба коннектора 4-контактные и поддерживают регулировку частоты вращения с помощью ШИМ-метода.
Биос представлена от компании AWARD, в виде двух 32-Мбит микросхем ПЗУ с поддержкой технологии DualBIOS™ и поддержкой загрузки с жестких дисков размером 3TB+
Кроме того, GIGABYTE предлагает очень простой способ обновления BIOS с помощью фирменной утилиты @BIOS, которая доступна для загрузки с официального сайта компании.
Улучшенная совместимость с USB устройствами благодаря технологии 3x USB Power и On/Off Charge. Первая повышает мощность исходящего сигнала USB-портов, который позволяет на 40% ускорить зарядку подключенных периферийных устройств. Вторая, позволяет проводить зарядку устройств от USB-портов, даже если компьютер находится в режиме ожидания или в отключенном состоянии, также имеется специальный предохранитель для каждого порта USB, во избежание возможности повредить внешнее устройство через нестабильность внутреннего напряжения.
В работе

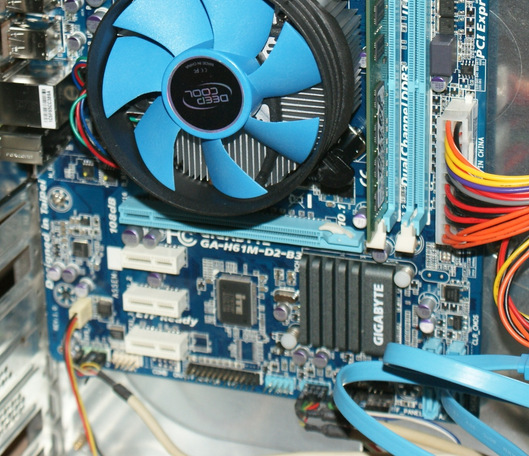

Установка материнской платы в корпус и подключение всех кабелей и интерфейсов не вызвала ни каких проблем. Также установка операционной системы, драйверов и программного обеспечения прошла без проблем. Материнка заработала стабильно, ни каких неожиданных перезагрузок или синих экранов.
Более подробно о сборке, и используемых комплектующих с этой системной платой, можно прочитать здесь.
Выводы
На сегодня в ассортименте магазинов ДНС представлено много материнских плат на наборе системной логики Intel H61 Express, функциональность которых зачастую отличается довольно существенно. Рассмотренная нами сегодня системная плата GIGABYTE GA-H61M-D2-B3 представляет собой компактное решение для построения бюджетного, но функционального, домашнего или офисного ПК. В то же время, несмотря на миниатюрные габариты, на мой взгляд, использовать GIGABYTE GA-H61M-D2-B3 для построения компактного медиацентра или HTPC будет не самой рациональной идеей в виду малого количества аудио разъёмов на задней панели, применения не самого лучшего встроенного аудиокодека и отсутствия поддержки интерфейса HDMI. Также отметим отсутствие на плате шины PCI, что может быть важно для многих пользователей, использующих всё ещё распространенную и весьма доступную PCI-совместимую периферию в недорогих компьютерах. Однако для сборки современного массового многофункционального компьютера это решение может оказаться оптимальным выбором.
Достоинства:
Поддержка современных процессоров Ivy Bridge;
Применение качественной элементной базы (концепция Ultra Durable);
Поддержка Dual BIOS;
Недостатки:
Нет USB 3.0 и SATA 6 Гбит/с;
Скромные возможности BIOS;
Всего 2 разъёма для подключения вентиляторов;
