Deepcool gammaxx gt rgb lighting

Автор: | 16.12.2019

Оглавление

Паспортные характеристики, комплект поставки и цена

Название модели Gammaxx GT
Код модели DP-MCH4-GMX-RGB-GT; EAN: 6933412726098
Тип системы охлаждения для процессора воздушная башенного типа с активным обдувом с вынесенным на тепловых трубках радиатором
Совместимость мат. платы с процессорными разъемами:
Intel: LGA20XX, LGA1366, LGA115X;
AMD: AM4, AM3+, AM3, AM2+, AM2, FM2+, FM2, FM1
Охлаждающая способность Intel: TDP 150 Вт
AMD: TDP 140 Вт
Тип вентилятора осевой (аксиальный)
Модель вентилятора Deepcool DF1202512CL-076
Питание вентилятора 10,8—13,2 В, 0,23 А (12 В), пусковое напряжение 7 В
Размеры вентилятора 120 мм
Скорость вращения вентилятора 500±150—1500±10% об/мин
Производительность вентилятора 96 м³/ч (56,5 фут³/мин )
Статическое давление вентилятора нет данных
Уровень шума охладителя 17,8—27 дБА
Подшипник вентилятора гидравлический (Hydro Bearing)
Наработка вентилятора на отказ нет данных
Размеры охладителя (В×Ш×Г) 156×135×84,8 мм
Масса охладителя 870 г
Материал радиатора пластины из алюминия (0,5 мм толщиной) и медные тепловые трубки (4 шт. ∅6 мм, прямой контакт с крышкой процессора)
Термоинтерфейс теплосъемника термопаста в шприце
Подключение вентилятора: 4-контактный разъем (питание, датчик вращения, управление ШИМ) в разъем для кулера процессора на мат. плате
RGB-подсветка от радиатора и вентилятора: в разъем на материнской плате через разветвитель или к контроллеру из комплекта.
Особенности
  • RGB-подсветка на радиаторе и на вентиляторе
  • антивибрационные вставки
  • управление с помощью ШИМ
  • кабель в оплетке
Комплект поставки (лучше уточнять перед покупкой)
  • охладитель без вентилятора
  • вентилятор
  • комплект креплений на процессор
  • комплект креплений вентилятора на радиатор (2 комплекта)
  • контроллер подсветки
  • кабель для подключения подсветки к стандартному разъему RGB на материнской плате
  • термопаста в шприце
  • руководство пользователя
Ссылка на сайт производителя Deepcool Gammaxx GT
Средняя цена
Розничные предложения

Описание

Поставляется процессорный охладитель Deepcool Gammaxx GT в красочно оформленной картонной коробке.

На внешних плоскостях коробки не только изображен сам продукт, но и приведено его описание и технические характеристики. Текст только на английском языке.

В комплекте есть инструкция по установке на английском языке, ее в виде файла PDF можно загрузить с сайта производителя. Инструкция в основном в картинках, поэтому понятна и без перевода.

Кулер оснащен вынесенным радиатором, к которому тепло от подошвы передается по четырем тепловым трубкам. Трубки, разумеется, медные. У подошвы теплосъемника трубки сплющены и впрессованы в толстую алюминиевую пластину. Прилегающие к процессору плоскости трубок сошлифованы, но не отполированы. На подошве теплосъемника между трубками и ребрами подошвы есть едва выраженные канавки. Рабочая плоскость теплосъемника практически идеально плоская, до установки она защищена пластиковой пленкой.

Преднанесенного термоинтерфейса нет, но производитель приложил к кулеру небольшой шприц с термопастой. Термопасту производитель рекомендует наносить в пяти точках на крышку процессора.

При экономном расходовании комплектной термопасты должно хватить раза на два.

Радиатор представляет собой стопку алюминиевых пластин, плотно насаженных на тепловые трубки.

Тепловые трубки расположены вразбежку, что должно способствовать повышению эффективности кулера. В верхней части радиатора установлена светорассеивающая вставка из матового полупрозрачного пластика. Где-то в ней находятся RGB-светодиоды, подключаемые отдельным кабелем.

Сверху вставка прикрыта относительно толстой пластиной из анодированного алюминия.

По ширине габариты вентилятора чуть меньше рабочей плоскости радиатора, а по высоте радиатор примерно равен высоте вентилятора, поэтому весь воздушный поток проходит через пластины.

Типоразмер комплектного вентилятора 120 мм. Высота рамки 25 мм. При необходимости на радиатор можно установить второй вентилятор, воспользовавшись второй парой крепежных скобок.

Три в точности таких же вентилятора входят в рассмотренный ранее комплект Deepcool RF 120 — 3 in 1. Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют особую геометрию. В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,7 мм относительно габаритов рамки. По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL-076. Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидравлический подшипник (Hydro Bearing). Вентилятор поддерживает регулировку с помощью ШИМ. Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Кабель от подсветки радиатора в такой же оплетке. Согласно легенде, оболочка уменьшает аэродинамическое сопротивление, но принимая во внимание толщину плоского четырехпроводного кабеля внутри этой оболочки и ее внешний диаметр, мы в правдивости этой легенды сильно сомневаемся. Впрочем, оболочка позволит сохранить единый стиль оформления внутреннего убранства корпуса.

Остальные кабели (контроллера и адаптера-разветвителя) — просто плоские, что удобнее в работе. Контроллер управляет только работой подсветки. Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»). Кнопка «S» контроллера переключает скорость изменения в динамичных режимах, средняя кнопка — включение/выключение (долгое нажатие) и регулировка яркости в статичных режимах (короткое нажатие), кнопка «M» — переключение режимов. Непосредственно к контроллеру подключается до двух устройств, в данном случае это подсветка на радиаторе и на вентиляторе. Если на материнской плате или на другом контроллере есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать и подключить подсветку посредством прилагаемого адаптера-разветвителя, правда он не имеет проходного разъема, а значит будет последним в цепочке устройств с RGB-подсветкой.

Режимов подсветки пять: статичная подсветка одним цветом (красный, зеленый, синий, оранжевый, фиолетовый, голубой или белый), плавное нарастание и затем уменьшение яркости по циклу одним из тех же цветов, переключение цветов по циклу, плавное нарастание и затем уменьшение яркости по циклу с перебором цветов и плавный переход между цветами через промежуточные оттенки. Режимы подсветки демонстрирует видеоролик ниже:

Как выглядит кулер в корпусе, демонстрирует видео ниже (на заднем плане — вентилятор Deepcool RF 120):

Deepcool GAMMAXX GT продается в 9-ти магазинах. Выберите подходящий Вам интернет-магазин и перейдите по ссылке «Купить».

На сайте магазина Вы сможете оформить заказ через корзину либо проконсультироваться с менеджером магазина и договориться об условиях доставки по телефону.

Учитывая тот факт, что хорошими возможностями по разгону могут похвастать процессоры из самых разных ценовых диапазонов – от доступных AMD Ryzen 3 и до AMD Threadripper, выбор кулеров для их охлаждения также должен быть чрезвычайно разнообразный. Тем более что нередко охладители покупаются и для процессоров без разгона, вместо боксового решения – чего только не сделаешь ради снижения шума.

Сегодня мы поговорим о более доступном сегменте, где большой популярностью пользуется линейка DEEPCOOL GAMMAXX. Она может похвастать целым рядом продуктов с двумя, тремя или четырьмя тепловыми трубками стоимостью от $16. Все они представлены башенными моделями со 120-мм вентиляторами на основе гидравлических подшипников, и в текущем материале мы познакомимся с одним из топовых решений данной линейки.

Речь пойдет о кулере DEEPCOOL GAMMAXX GT. В список его преимуществ вошло наличие многоцветной иллюминации, которую по праву можно назвать его визитной карточкой. Как она реализована и чем еще может похвастать тестируемое решение?

Спецификация

DEEPCOOL GAMMAXX GT

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA115X / LGA1366 / LGA20XX

Количество пластин на дюйм

Расстояние между пластинами, мм

Размеры основания, мм

Термопаста в шприце

Поддержка ШИМ-регулировки скорости вращения лопастей

Напряжение питания вентилятора, В

Потребляемый ток, А

Скорость вращения вентилятора, об/мин

Уровень шума, дБА

Воздушный поток, м 3 /ч (CFM)

Длина кабеля питания, см

Размеры вентилятора, мм

Размеры охладителя, мм

156 х 135 x 84,8

Упаковка и комплектация

Красивая коробка радует хорошим информационным наполнением, правда, исключительно англоязычным. На ней имеются столь важные сведения, как перечень поддерживаемых платформ и подробная спецификация устройства. Разногласий с официальным сайтом не обнаружено.

Комплектация не сильно повлияла на конечную стоимость устройства. Помимо креплений, усилительной пластины (870 г как-никак) и винтов, она включает в себя также пару кабелей для управления подсветкой, термопасту в шприце и бумажную документацию.

Внешний вид и конструкция

DEEPCOOL GAMMAXX GT является достаточно компактным кулером – в собранном виде он имеет размеры 156 x 135 x 84,8 мм. Первое значение соответствует высоте конструкции, и с таким показателем он поместится в большинство привычных Middle Tower-корпусов.

Габариты радиаторной части составляют 116 х 107 х 60 мм. Таким образом, она полностью обдувается воздушным потоком от 120-мм вертушки. Пластины размещены достаточно плотно – на расстоянии менее 2 мм друг от друга (11 пластин/дюйм). Это позволило увеличить их количество до 46, что в свою очередь позитивно отразилось на площади рассеивания тепла. В основе же конструкции лежат четыре U-образные тепловые трубки привычного диаметра 6 мм.

А вот размещение трубок внутри конструкции нам не понравилось. Все они ютятся очень близко друг к другу, подогревая лишь определенные зоны пластин. Поэтому хотелось бы распределить их по большей площади, чтобы воздух от вентилятора в должной мере достигал каждой из них.

В целом же декоративная алюминиевая пластина в стиле Hi-Tech с узором посередине выглядит симпатично. Под ней размещен элемент, отвечающий за иллюминацию радиатора. Для его питания используется четырехконтактный провод, который ближе к нижней части кулера одевается в нейлоновую оплетку.

Контакт тепловых трубок DEEPCOOL GAMMAXX GT с теплораспределительной крышкой процессора осуществляется без каких-либо посредников в виде медной пластины – исключительно через термоинтерфейс. Изначально на основании имеется пленка, защищающая его от повреждений – не забудьте снять ее во время монтажа.

Площадь основания − небольшая (35 х 35 мм). Его вряд ли стоит рекомендовать для использования в составе высокопроизводительных платформ верхнего эшелона (например, Intel Socket LGA2066), где оно не сможет всецело накрыть крышку CPU. Что касается качества обработки, то здесь невооруженным взглядом заметны следы данной процедуры, из-за чего имеет место легкая шершавость поверхности. Также термопастой придется заполнить продольные канавки на границе соседства алюминия и меди. А вот к плоскости трубок у нас претензий нет.

С обратной стороны основания имеем только логотип DEEPCOOL – красиво и в духе более дорогих решений, вот только разглядывать здесь его будет некому. По бокам алюминиевой пластины, объединяющей все тепловые трубки в единое основание, находятся ушки с резьбовыми отверстиями для монтажа.

В отличие от младших моделей линейки, GT-версию нельзя назвать бюджетной, что четко отразилось в ее дизайне. Так, привычную черно-синюю вертушку заменил более подходящий по цвету черно-белый пропеллер.

Он крепится к радиатору при помощи пары комплектных скоб. Хотя производитель об это и не упоминает, но симметричная конструкция наверняка позволит разместить еще одну 120-мм вертушку с обратной стороны. Увы, саму ее, как и скобы для крепления, придется подыскать самостоятельно.

Бледно-белая крыльчатка 120-мм вентилятора может похвастать желобками с обеих сторон лопастей – по всей видимости, сочетание декорации и аэродинамических форм. Hydro Bearing, или гидравлический подшипник (не путать с гидродинамическим) – сравнительно бюджетный вариант, но это уже не втулка. Вращаться пропеллер обещает на частоте от 500 до 1500 об/мин с определенной погрешностью, естественно. А питание к нему подается через 4-контактный кабель длиной 30 см. Второй же выходящий из него кабель применяется для организации LED-подсветки.

На черной рамке по углам вертушки маскируются такие же черные антивибрационные прокладки из плотной резины – приятно, что здесь о них не забыли.

Итак, крыльчатка вентилятора, декоративный вырез в верхней пластине и пластик под ней – все это призвано сиять цветами радуги, и не просто как-нибудь, а в такт материнской плате и прочим компонентам. Выглядит красиво − это и является главной изюминкой устройства.

Управление подсветкой может осуществляться двумя способами. Первый – при подключении кулера к 4-контактному RGB-разъему на материнской плате, если такой имеется. В таком случае режим свечения будет задавать именно она. Второй же заключается в использовании комплектного кабеля с интегрированным контроллером. Он уже подключается к разъему питания SATA и управляется при помощи трех кнопок. Первая позволяет последовательно переключать цвета (красный, зеленый, синий, оранжевый, фиолетовый, голубой и белый) и режимы мерцания. Вторая отвечает за настройку яркости подсветки и даже ее выключение. А при помощи третьей можно выбрать частоту изменения цветов в режимах мигания. Оценить все доступные режимы можно на официальном сайте производителя.

Процесс установки

Процесс установки кулера DEEPCOOL GAMMAXX GT на разные платформы описан в комплектном бумажном руководстве. Если вы смело держите в руке отвертку, тогда трудностей с данным процессом возникнуть не должно.

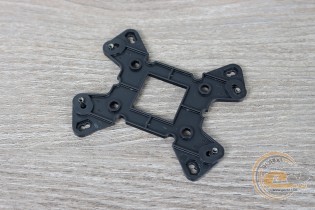

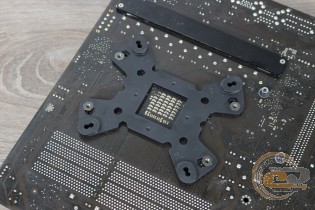

Во всех случаях для фиксации применяется комплектная усилительная пластина. В ней имеются отверстия для поддерживаемых платформ AMD и Intel, и установить ее не той стороной просто невозможно – вырезы под гайки не позволят.

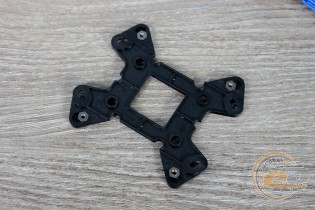

Отверстий для платформ AMD здесь восемь: четыре для AM4 и столько же для всех остальных. Сюда же первым делом устанавливаем комплектные гайки.

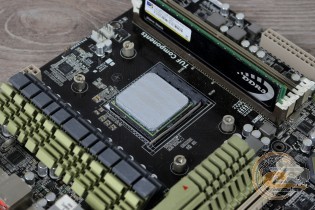

С лицевой стороны они затягиваются металлическими стойками – приятно видеть здесь столь крепкие элементы, а не пластиковые, которые иногда встречаются в составе гораздо более дорогих изделий.

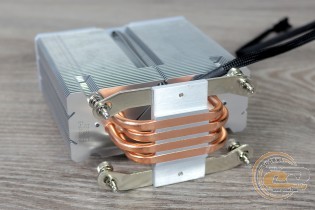

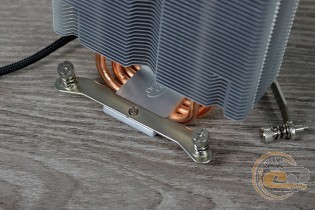

Теперь пришло время подготовить к монтажу сам кулер. При помощи пары комплектных винтиков к основанию крепятся два кронштейна – для платформы AMD используются более прямые.

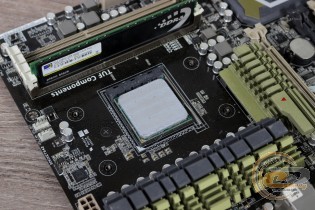

Наносим термопасту, выравниваем охладитель и равномерно затягиваем подпружиненные винты. Вот и все!

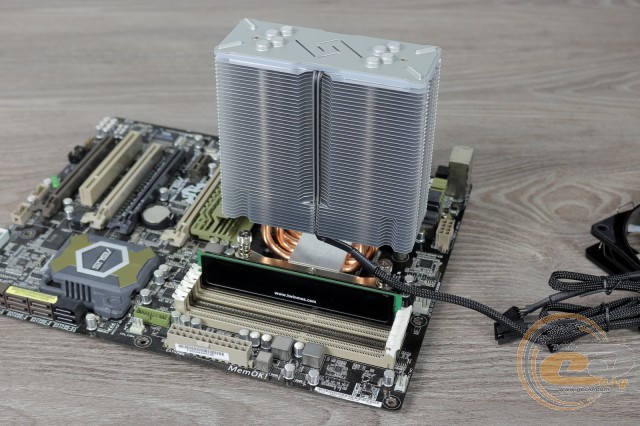

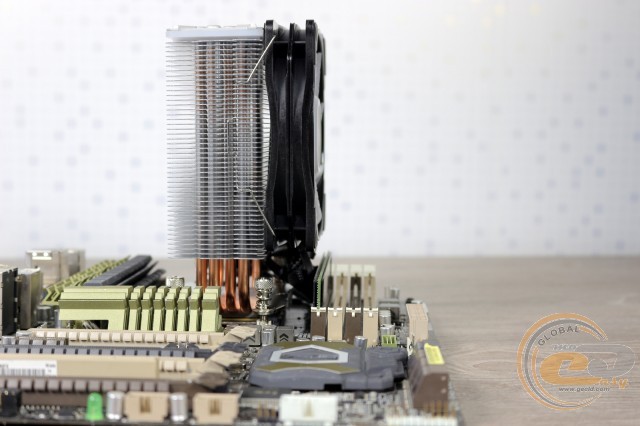

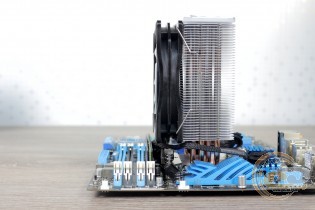

Некоторые производители смещают радиаторную часть относительно основания, чтобы обеспечить свободный доступ к памяти. Здесь имеет место небольшая ширина пластин, благодаря которой вертушка располагается впритык к модулям памяти, не мешая их установке даже в первый слот. Да и расстояние к близлежащим радиаторам на материнской плате небольшое.

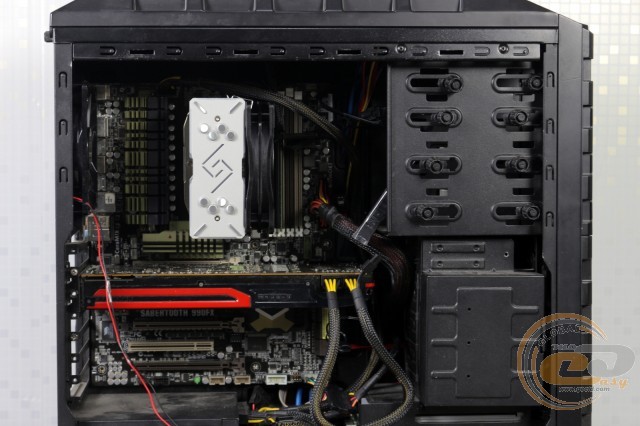

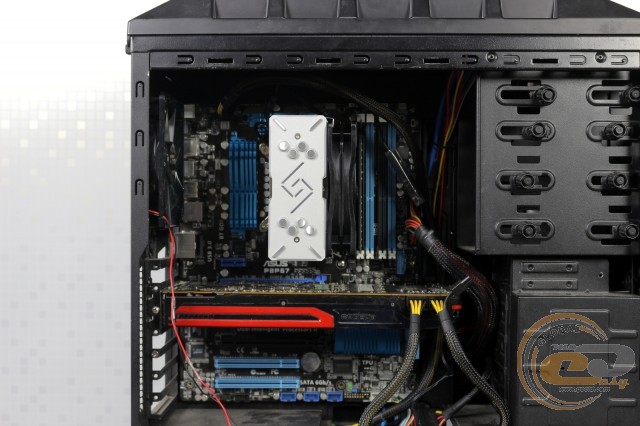

Как вам вид системы в сборе? Естественно, наличие светлых элементов внутри системника все же более желаемое. Но и на фоне того, что нашлось под рукой, кулер выглядит достаточно красиво, даже до подачи питания.

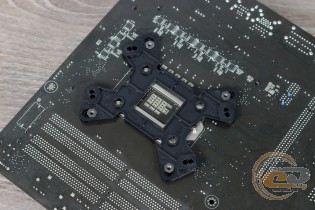

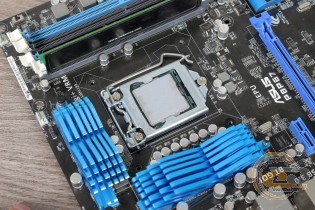

Для установки DEEPCOOL GAMMAXX GT на платформы Intel Socket LGA115X применяются другие отверстия в усилительной пластине, а в остальном схема почти такая же, как и в случае с AMD.

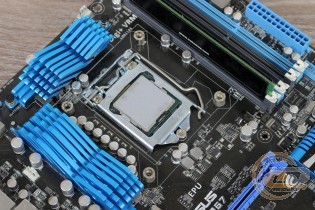

После монтажа пластины с лицевой стороны материнской платы закручиваем стойки, наносим термоинтерфейс и переходим к кулеру.

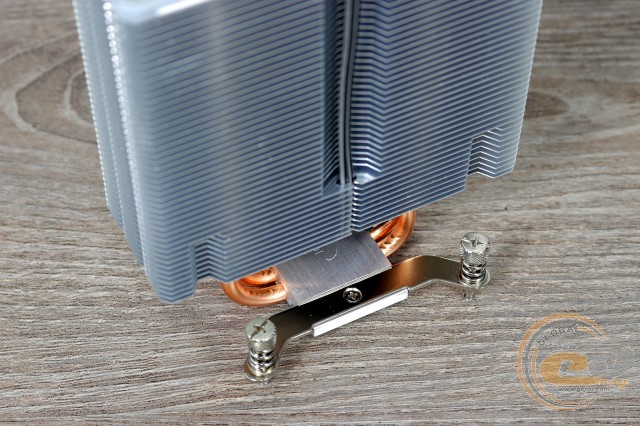

К основанию прикручиваем комплектные крепления – в этот раз более изогнутые.

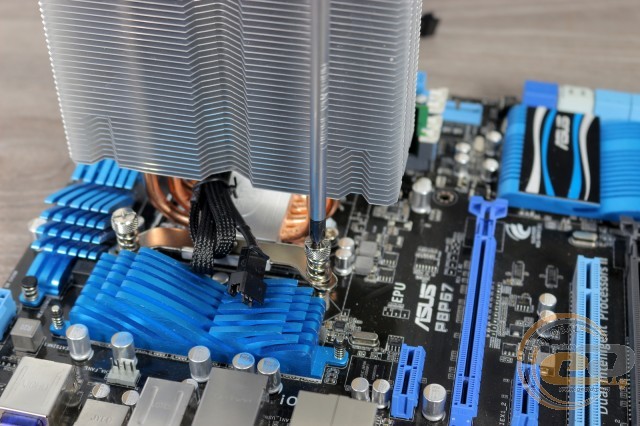

И после нанесения термоинтерфейса монтируем полученную конструкцию на системную плату при помощи отвертки.

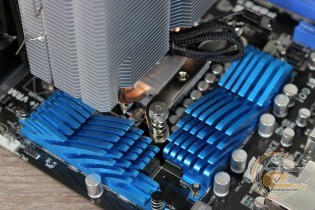

И здесь все в порядке: совместимость с высокими околосокетными радиаторами на месте, оверклокерские планки ОЗУ также установятся без проблем.

В случае с топовыми системами на основе Intel Socket LGA2011 последовательность та же самая, но установка упрощается наличием предустановленной усилительной пластины уже на самой плате.

Отметим, что при демонтаже кулера винты выкручиваются прямо из усилительной пластины. То есть охладитель снимается полностью, а чтобы отсоединить стойки, придется использовать плоскогубцы.

Тестирование

Для тестирования процессорной системы охлаждения DEEPCOOL GAMMAXX GT использовалось следующее оборудование:

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

2 х DDR3-1333 1 ГБ TwinMOS 9DRTBKZ8-TATP

AMD Radeon HD 6950 (2 ГБ GDDR5)

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Seasonic X-760 (SS-760KM) (120-мм вентилятор)

be quiet! Dark Base Pro 900 (2 х 140-мм и 1 х 120-мм вентиляторы)

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

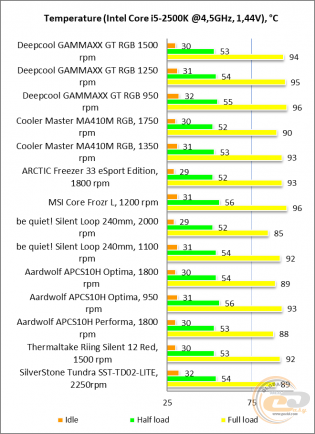

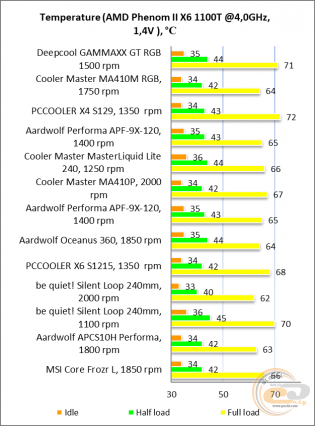

Производительности кулера DEEPCOOL GAMMAXX GT аккурат хватило для охлаждения тестовых процессоров, разогнанных до 4 – 4,5 ГГц. А более «холодная» платформа Intel поддалась ему и при более скромной частоте вращения лопастей единственной вертушки – 1250 и даже 950 об/мин. Это значит, что охладитель точно справится с отводом тепла от более энергоэффективных процессоров.

Что касается сравнения с конкурентами, то кулер уровня Aardwolf APCS10H Optima с похожей конфигурацией демонстрирует лучшие результаты при максимальной частоте вращения, которая у него повыше – 1800 об/мин вместо 1500 об/мин. Или же это позволит продемонстрировать аналогичные показатели при более тихом вращении. Что же, акцент на дизайн и тишину дает о себе знать.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.
