При сборке нового компьютера PC возник вопрос обеспечения бесперебойного электропитания. Бесперебойное и качественное электропитание — это важная составляющая качественной и безаварийной работы персонального компьютера PC. Так как в дальнейшем планируется апгрейд компьютера, то ИБП необходим мощностью до 1000Вт.
Ниже приведена комплектация компьютера:
материнская плата ASRock Z77 Extreme 6 (LGA1155);
модули памяти Corsair DDR3 2шт х8Гб;
процессор intel Core i7 3770k;
процессорный кулер Noctua NH-U12S;
блок питания THERMALTAKE Grand TPG 1050Вт;
оптический привод DVD-RW PIONEER;
накопитель SSD SAMSUNG 840 Pro 256ГБ;
Учитывая стоимость комплектации PC необходимо выбрать качественный блок ИБП , с хорошим запасом по мощности. Сделав анализ имеющихся в продаже ИБП, я остановился на CYBER POWER CP 1500EPFCLCD, 1500ВА. Это относительно новый бренд. ИБП был заказан в магазине Ситилинк 08.11.2013г., заказ №W6080153, за 9300р. со скидкой по бонусам 595р.
Упаковка и комплектация.
ИБП упакован в коробку размерами 46х36х19см. Общий вес — 12,7кг.

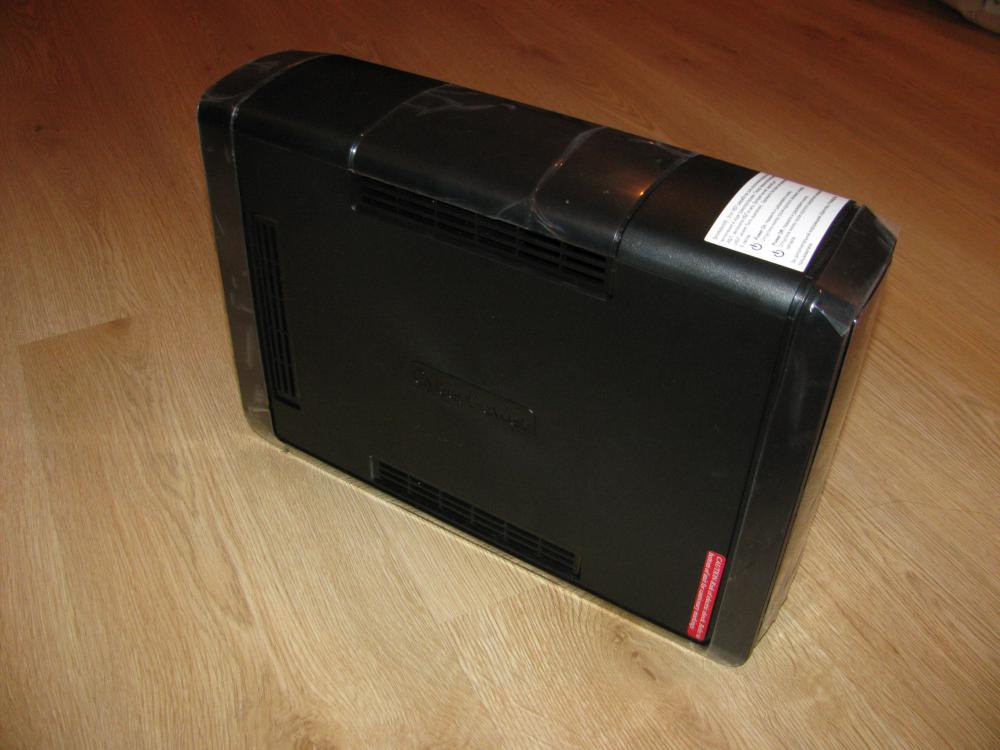

Корпус ИБП, для защиты от повреждений, зафиксирован в коробке с двух сторон пенопластовыми вставками.

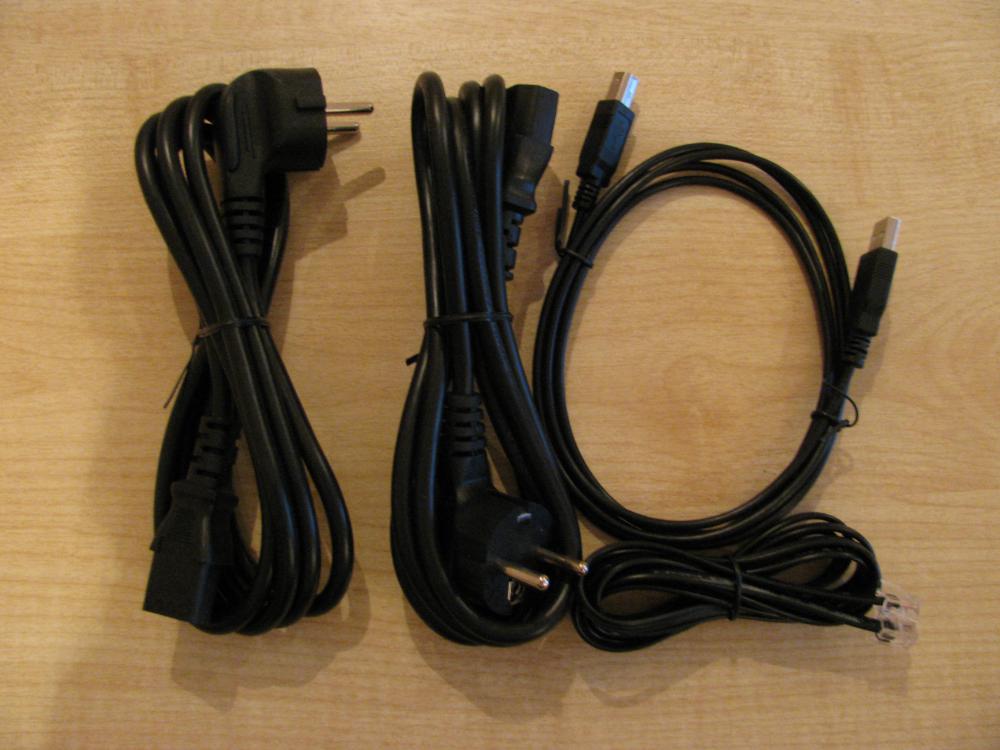

источник бесперебойного питания ИБП;
сетевой шнур для подключения к сети 220в — 2шт;
кабель для подключения к компьютеру USB-A — USB-B;
диск с программным обеспечением для установки на компьютер.
Спецификация ИБП.
тип ИБП — интерактивный;
вых. мощность — 1500ВА (900Вт);
форма вых. сигнала — синусоида;
время переключения на батарею — 4 млсек;
количество вых. разъемов питания — 6 (из них с питанием от батареи 3);
тип выходных разъемов — евророзетка CEE-7;
входное напряжение — 165 — 265в;
входная частота — 47 — 63Гц;
стабильность выходного напряжения — +/- 10% (батарейный режим);
выходная частота — 49 — 51Гц;
интерфейс управления — USB-2, RS-232;
отображение информации — ЖК экран;
звуковая сигнализация — есть;
защита от перегрузки — есть;
фильтрация помех — есть;
защита от короткого замыкания — есть;
защита телефонной линии — есть;
Дизайн и функционал ИБП.
Источник бесперебойного питания Cyber Power CP1500 EPECLCD принадлежит к оригинальной серии домашних и офисных ИБП с расширенным функционалом и поддержкой блоков питания с активным PFC. Модель рассчитана на суммарную мощность потребителей на уровне 900Вт — это с запасом хватает для питания мощного игрового компьютера с монитором. Помимо него, в линейку входят еще две модели: на 540 и 780Вт. Первая компактней по размерам и лишена некоторых функций, вторая аналог нашего ИБП, только немного уменьшена мощность нагрузки. Рассматриваемый ИБП выполнен в стильном и строгом черном корпусе из прочного пластика.

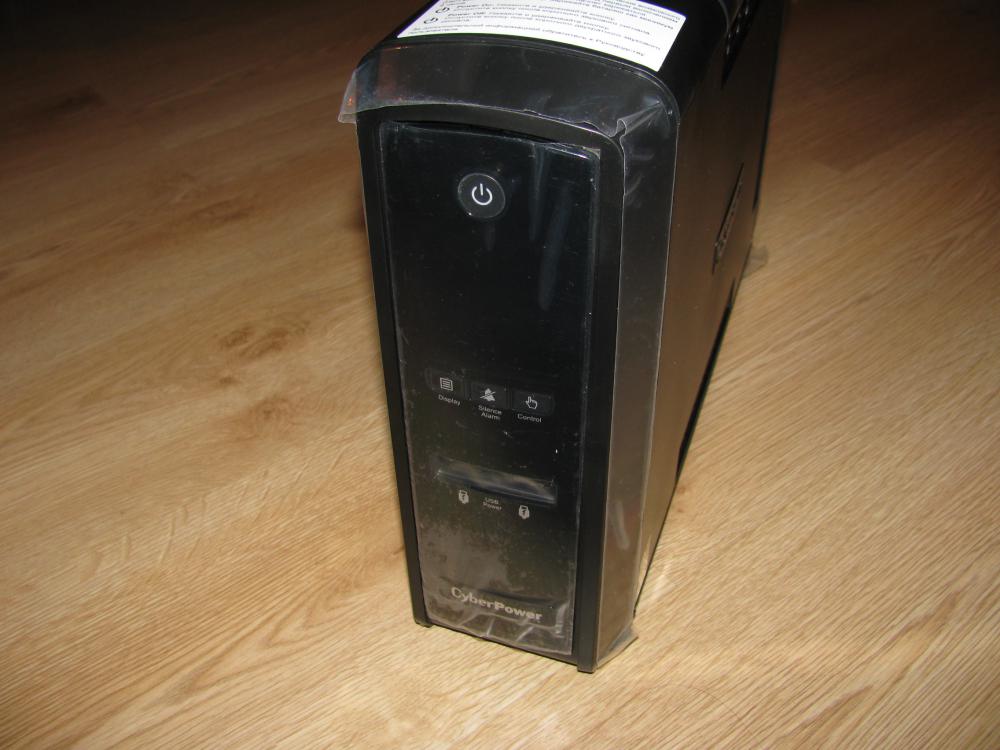

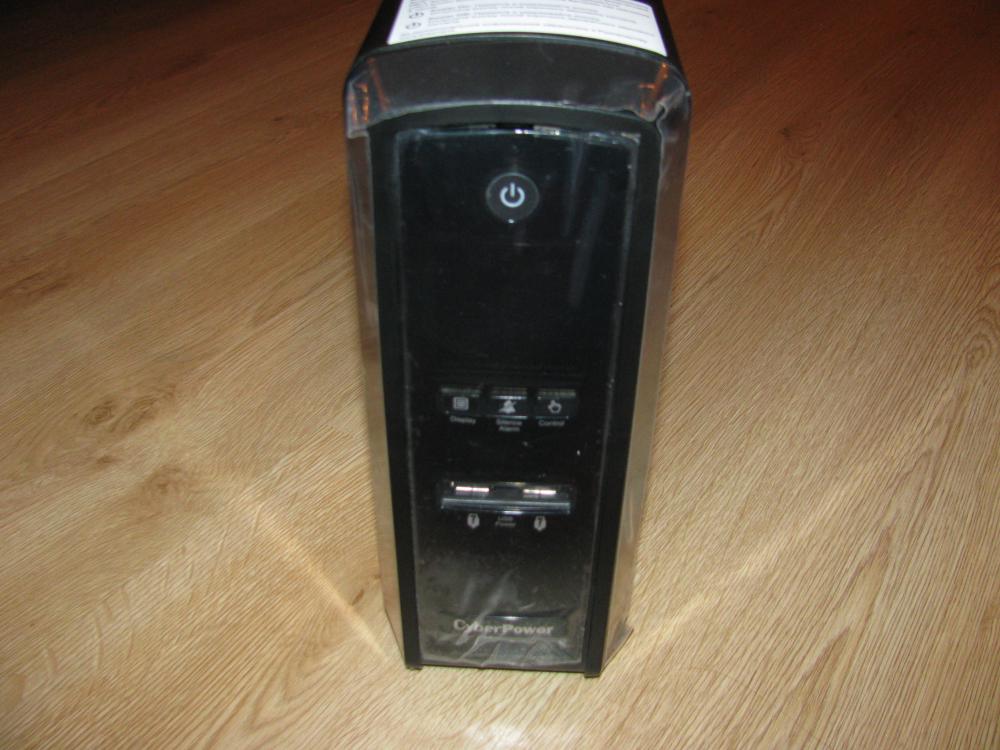

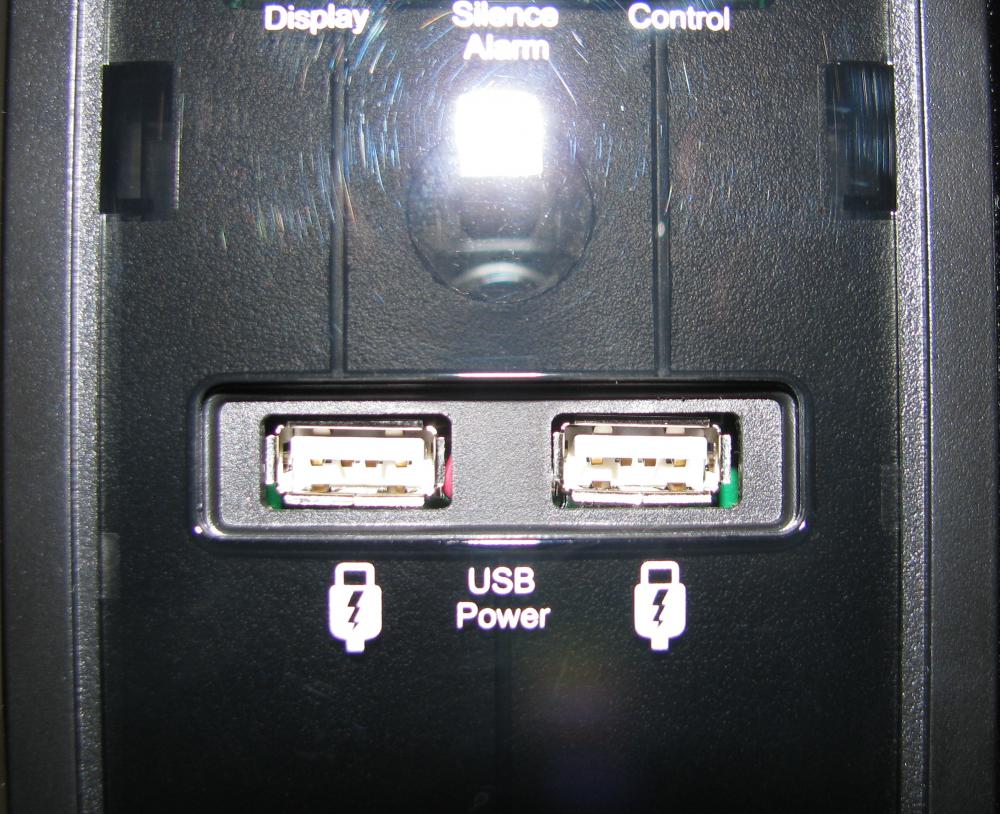

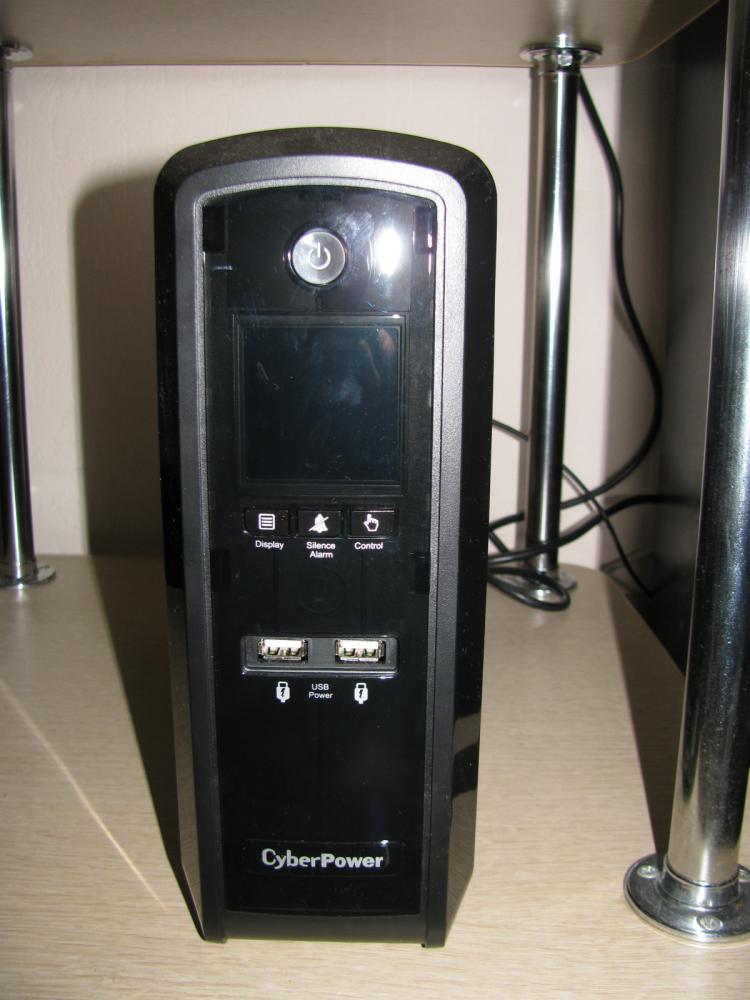

Корпус выполнен с использованием минимального количества острых углов и граней, поэтому выглядит симпатично. На передней панели предусмотрены кнопки управления, пара USB -портов и контрастный ЖК-дисплей с подсветкой.

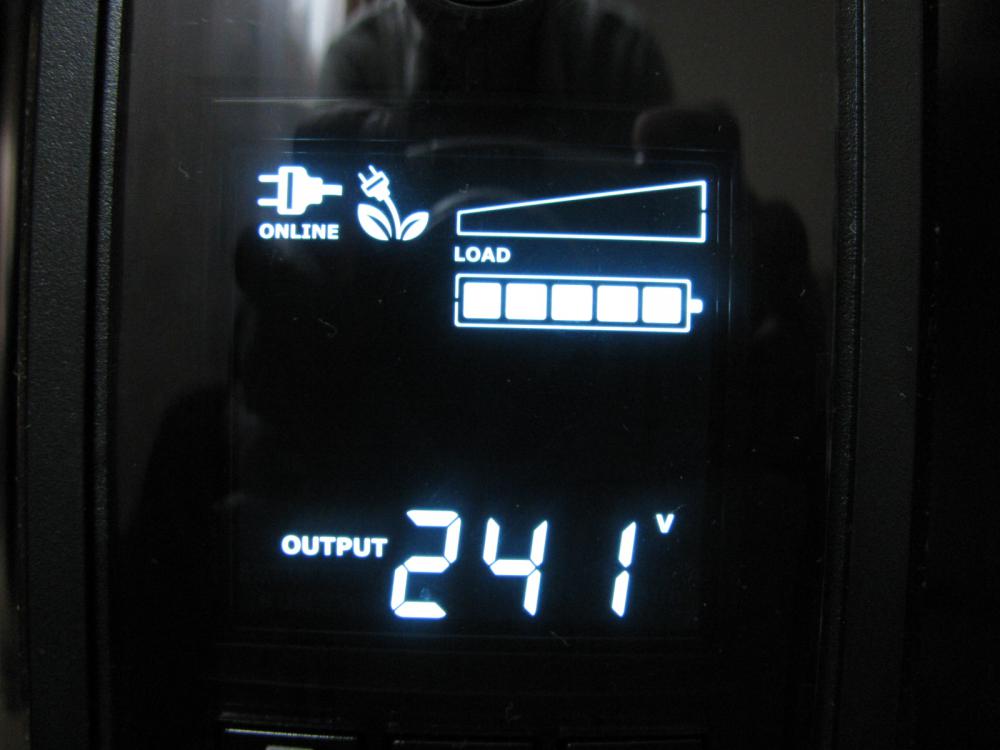

Про дисплей стоит сказать особо: вообще, в основном только продукты Cyber Power представленны с дисплеем, высвечивающим параметры электропитания вашей аппаратуры, но дисплей нашего ИБП особенно функционален. Во первых, он автоматически отключается через минуту после включения и задействовать его можно любой кнопкой под ним, а также можно перевести в режим постоянной работы. Во вторых, индикация на дисплее разделена на зоны. В верхней части показан графический режим работы (батарея или сеть, либо AVR, индикатор перегрузки), сегментированные индикаторы заряда батареи и нагрузки на ИБП (0 — 100% с шагом 20%). Есть также индикаторы таймера, сбоя и тихого режима. В нижней части дисплея высвечиваются цифры:
напряжение сети в вольтах;
напряжение на выходе в вольтах;
мощность нагрузки в Вт;
мощность нагрузки в ВА;
уровень заряда батареи в %;
примерное время работы от батареи при текущей мощности в минутах;
счетчик событий сбоев питания.
Показания переключаются кнопками под дисплеем: левая листает вниз, средняя — вверх.
Дисплей отлично виден под любым углом, даже весьма острым — хорошее решение. Кнопки под дисплеем управляют его индикацией, две левые перелистывают показания и включают дисплей, правая отрабатывает только длительное нажатие и запускает самотестирование. Левая при длительном нажатии активирует и деактивирует постоянную работу дисплея, средняя — соответственно режим со звуком и без него. Кнопка над дисплеем — кнопка включения и выключения питания устройства. Для включения и выключения устройства требуется удерживать кнопку нажатой в течении двух, трех секунд до звукового сигнала. Зато случайным нажатием ИБП уже не выключить. Задняя панель сделана очень удачно. Ведь у большинства конкурентов розетки сделаны ввиде компактных разъемов IEC-320, для которых нужны свои кабели. Кабели эти обычно не идут в комплекте, либо есть один кабель, что явно недостаточно для подключения всех устройств. ИБП CYBER POWER CP 1500EPFCLCD оснащен шестью стандартными круглыми розетками под евровилки. Три розетки поддерживают батарейное питание, а три обеспечивают фильтрацию и защиту сетевого напряжения.

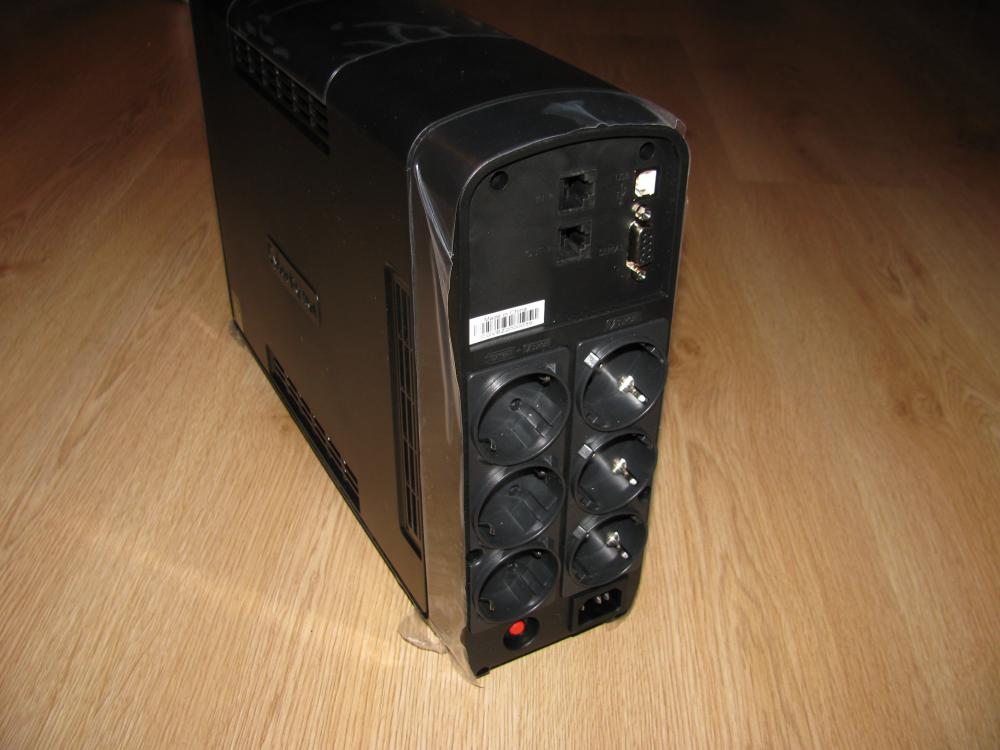

Кроме того, тут расположена кнопка предохранителя, два разъема RJ-45 для защиты сетевого протокола и телефонной линии, входы USB и COM для управления с компьютера по сигналам ИБП. Внутри ИБП выполнен на высоком техническом уровне. Компактная плата собрана качественно, под ней находится большой одноступенчатый трансформатор, работающий на повышение и понижение напряжения в случае выхода его за заданные пределы, при дальнейшем повышении или понижении напряжения, AVR отключается и ИБП переходит на батарейное питание.
ИБП выдает на выходе синусоидальную форму выходного напряжения, в то время как более дешевые ИБП способны формировать лишь аппроксимированную (т.е. ступенчатую) форму сигнала, приближенную к синусоиде, из за чего многие блоки питания с APFC не дают таким ИБП правильно работать. Происходит сбой из за неправильной формы сигнала напряжения. Фильтрация напряжения выполнена на хорошем уровне, фильтруются как помехи и скачки напряжения в розетках, так и в телефонной линии. Охлаждением внутренних компонентов занимается вентилятор типоразмер 80х80х15мм, который включается лишь при работе от батареи.

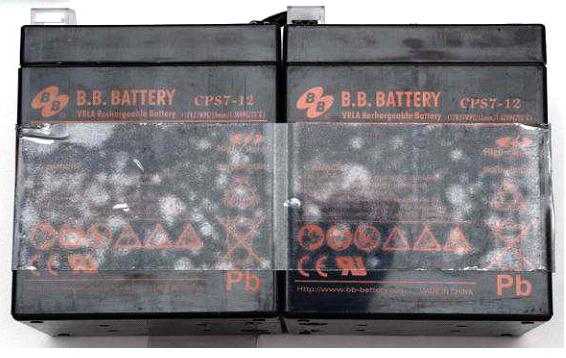

Батареи две, они стандартны и могут быть легко заменены пользователем самостоятельно (есть инструкция с подробным описанием).
Программное обеспечение.
Комплектное ПО оказалось очень функциональным и простым в использовании. С помощью, поставляемого в комплекте диска

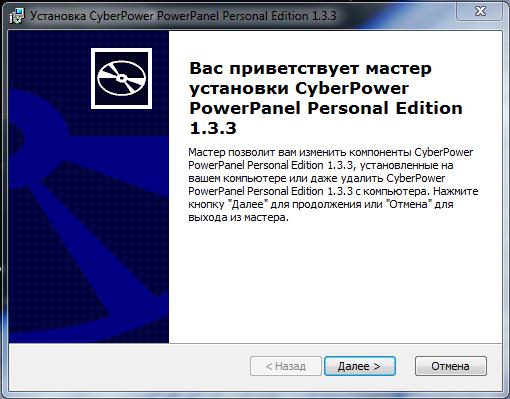

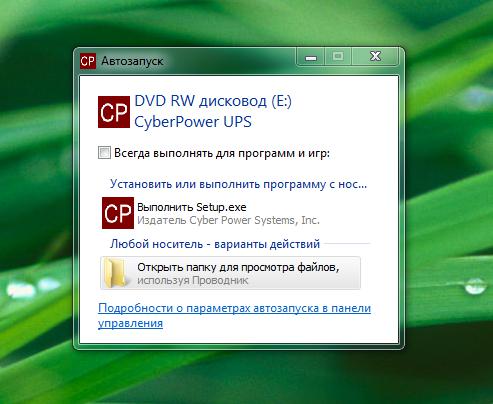

ПО легко устанавливается на компьютер. Вставляем диск в дисковод, открываем программу " Выполнить Setup. exe ".
Устанавливаем принять лицензионное соглашение и нажимаем "Далее".
_
_

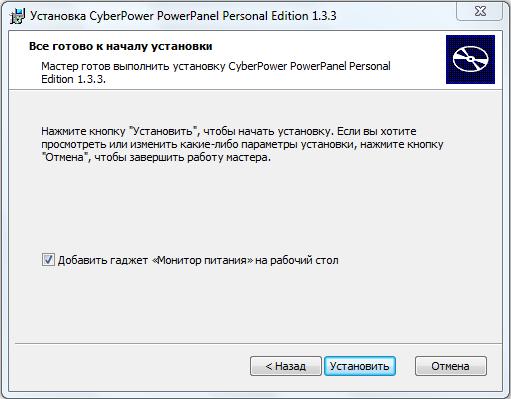

В открывшемся окне выбираем " Установить ".
_
_

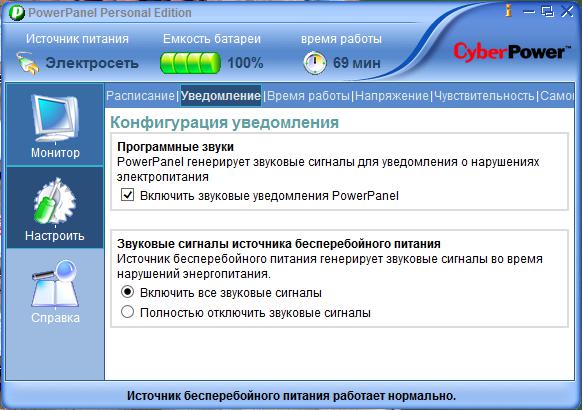

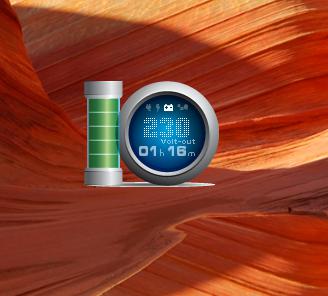

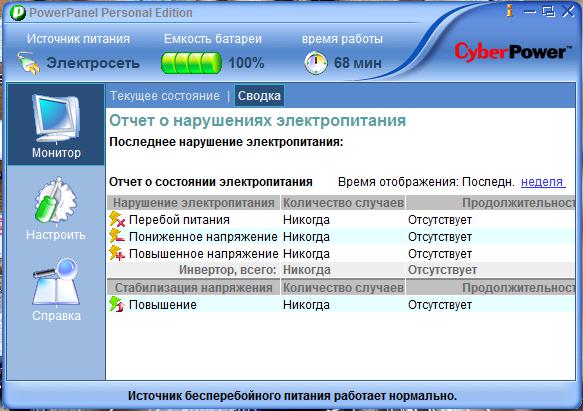

Все программное обеспечение Power Panel Personal Edition для мониторинга ИБП, на компьютер установлено, при этом на рабочем столе компьютера должен появиться ярлык, с помощью которого можно мониторить: степень зарядки батареи, потребляемую нагрузкой мощность, напряжение питания входное и выходное, загрузка ИБП в процентах, потребляемая энергия.
Параметры ИБП доступные для мониторинга:
мониторинг состояния ИБП;
сводка о происходящих событиях по питанию;
настройка расписания включения и выключения ПК по дням недели;
настройка звуковых сигналов ИБП ;
настройка работы ПК от батареи;
настройка порога включения AVR;
настройка чувствительности к перебоям питания.
Тестирование ИБП на стабилизацию напряжения.
Проверка работы AVR.
Источник бесперебойного питания имеет двухступенчатую автоматическую регулировку напряжения AVR. Для тестирования мы собираем стенд. На вход ИБП сетевое напряжение 220в подается через лабораторный автотрансформатор (ЛАТР), с помощью которого можно изменять напряжение на входе нашего ИБП. На выходе ИБП подключается мультиметр в режиме измерения переменного напряжения. Изменяя, с помощью ЛАТР, напряжение на входе ИБП, замеряем напряжение на выходе ИБП. По результатам тестирования был построен график зависимости изменения Uвых. от изменения Uвх.
Рассмотрим работу ИБП согласно снятого графика повышения и понижения напряжения на входе устройства:
понижение сетевого напряжения 220в. на входе. Регулировка напряжения с помощью AVR происходит при понижении напряжения на входе до 200в., при этом напряжение на выходе ИБП повышается скачком до 235-238в.,а затем в ходе дальнейшего понижения входного напряжения, на выходе сохраняется линейная зависимость. Таким образом минимально допустимое напряжение на входе 170в. и при этом на выходе будет 200в.
повышение сетевого напряжения 220в. на входе. При повышении сетевого напряжения на входе от 170в. до 205в. на выходе напряжение изменяется линейно от 200в. до 245в., а затем срабатывает AVR и напряжение на выходе скачком уменьшается примерно до 205в., а затем входе дальнейшего увеличения входного напряжения, напряжение на выходе изменяется линейно с 205в до 250в.
Настораживают максимально допустимые пределы входного напряжения, при которых он продолжает работать в режиме питания от сети. До перехода на питание от батареи, электроника позволяет напряжению на выходе снижаться до 195в., что не так страшно, или подниматься до 260в., что уже может привести если не выходу из строя, то к аварийному отключению защищаемого оборудования. Верхнюю границу напряжения, при котором ИБП переходит в режим работы от батареи определить не удалось из за возможностей ЛАТР. Не исключено, что верхняя граница находится за пределами 260в.
Тестирование ИБП при увеличенной мощности нагрузки.

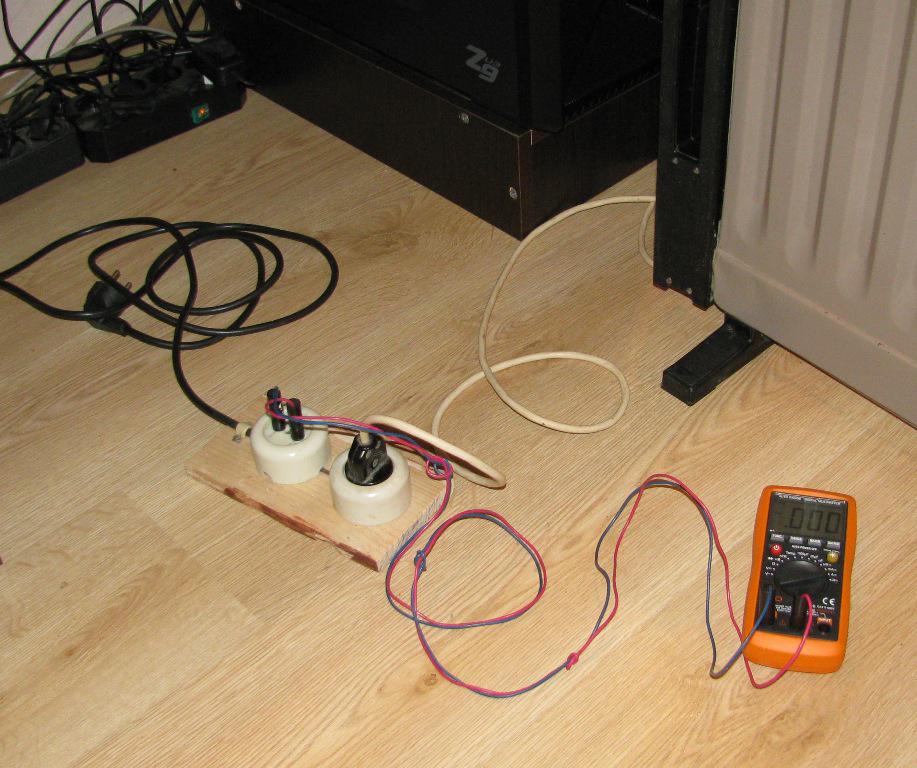

Для проверки ИБП при увеличенной мощности нагрузки собираем специальный стенд:
специально собранный сетевой удлинитель с розетками;
мультиметр в режиме измерения переменного тока до 10А;
в качестве нагрузки обогреватель мощностью 500Вт.
При подключении к ИБП компьютера, монитора, радиочасов, активных колонок и метеостанции индикатор мониторинга показывает следующие результаты:
входное напряжение 223в.;
мощность нагрузки 99Вт;
Приподключении нагрузки 500Вт, общая мощность нагрузки на выходе ИБП будет составлять 600Вт

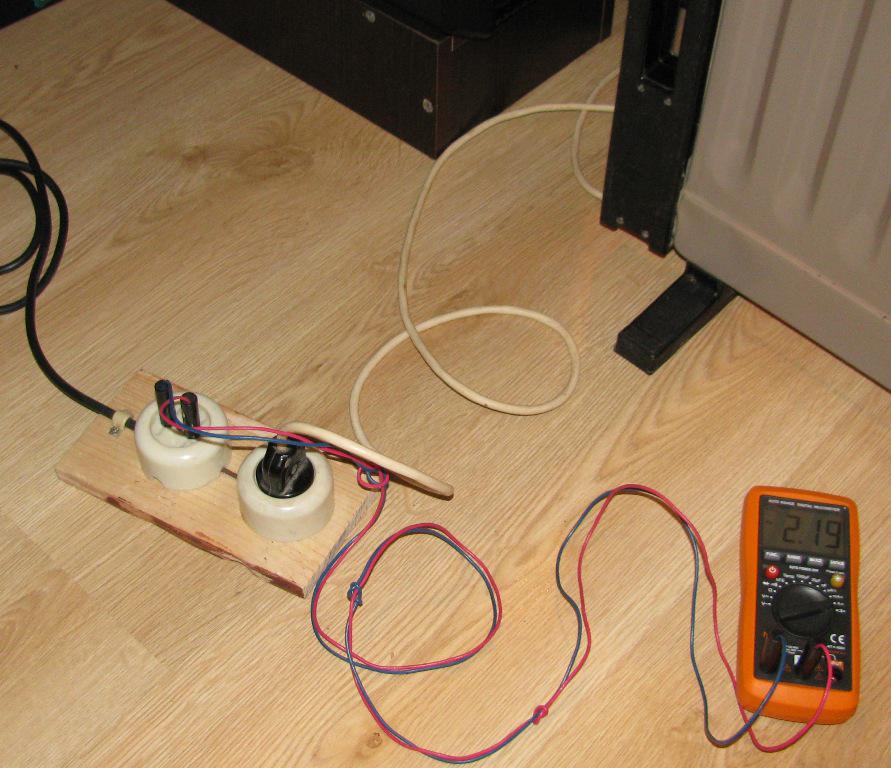

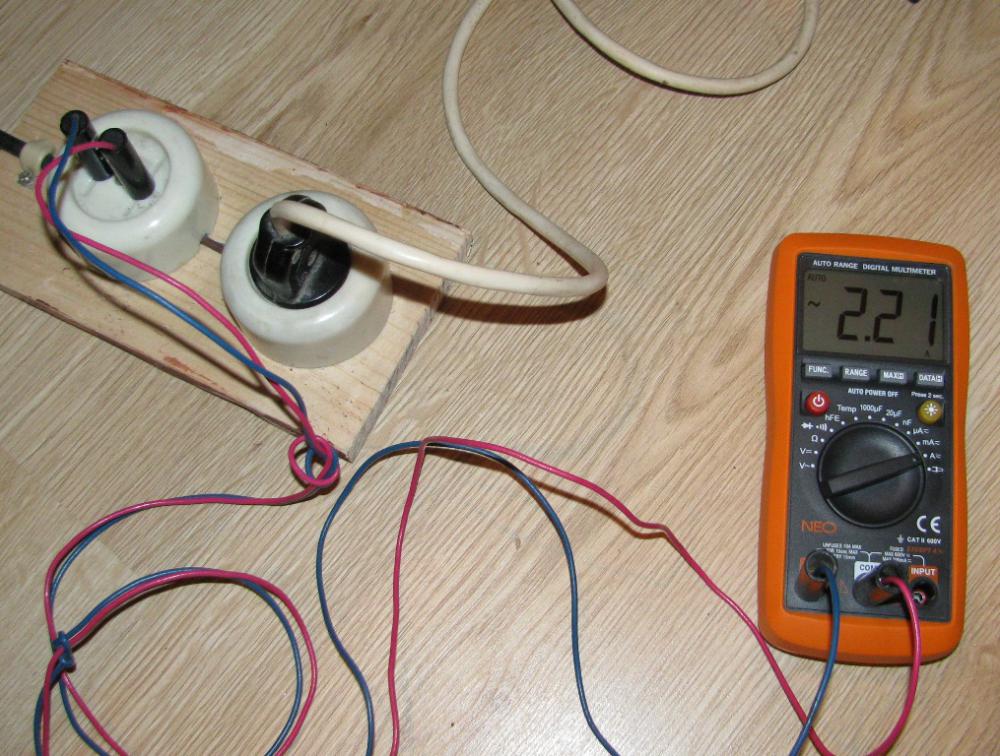

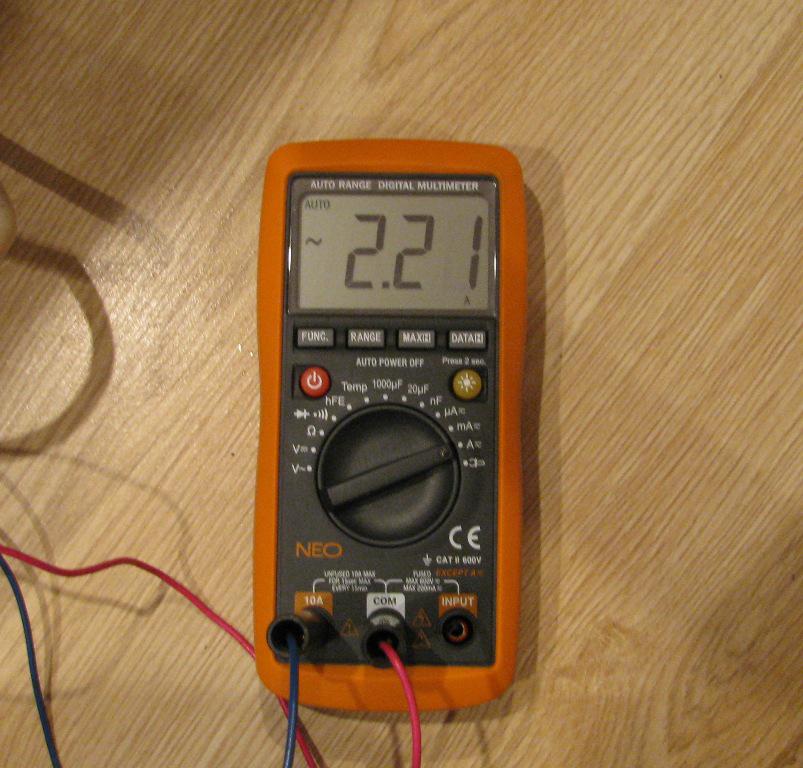

Как видно из показаний мультиметра ток нагрузки 2,21А , таким образом общая мощность нагрузки ИБП составляет 603Вт. При такой нагрузке напряжение на входе и выходе 222в. ИБП работает устойчиво.
Тестирование ИБП при нагрузке 612Вт и отключении сетевого напряжения.

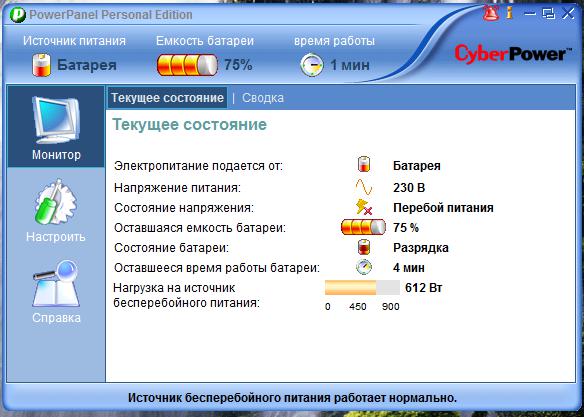

При отключении сетевого напряжения вся нагрузка переключается на питание от аккумуляторной батареи. Напряжение на выходе ИБП составляет при этом режиме 230в.
При такой нагрузке ИБП проработает от аккумуляторной батареи до 5 минут.
Из гаджета мониторинга видно, что заряд батареи израсходован и на настоящий момент составляет 43% и через 2 минуты нагрузка будет отключена.
Тестирование ИБП при нагрузке компьютер и монитор.

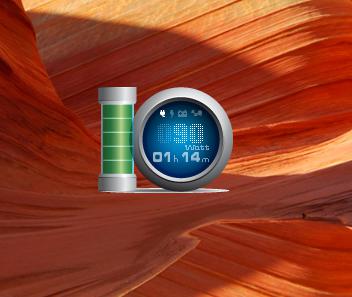

При данной нагрузке потребляемая мощность составляет 90Вт.

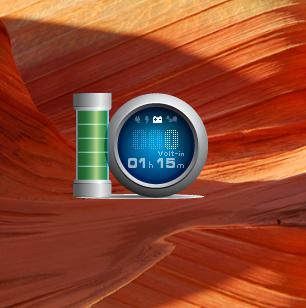

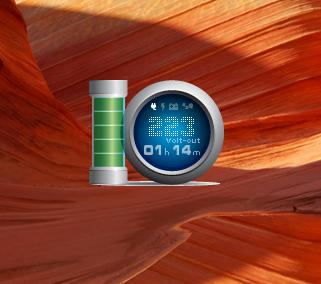

Затем отключаем сетевое напряжение питания и проверяем параметры напряжения, мощности и оставшееся время работы от аккумуляторной батареи при данной нагрузке.

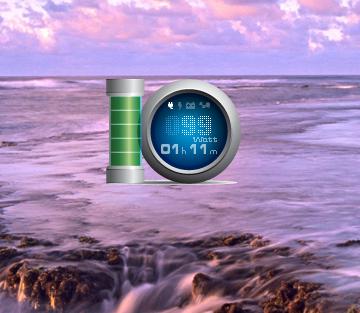

По результатам представленных слайдов видно, что при данной нагрузке в 90Вт, компьютер проработает при отключенном сетевом напряжении питания на аккумуляторной батарее еще 1час 10минут. Это согласитесь очень неплохое время автономной работы.
Заключение.

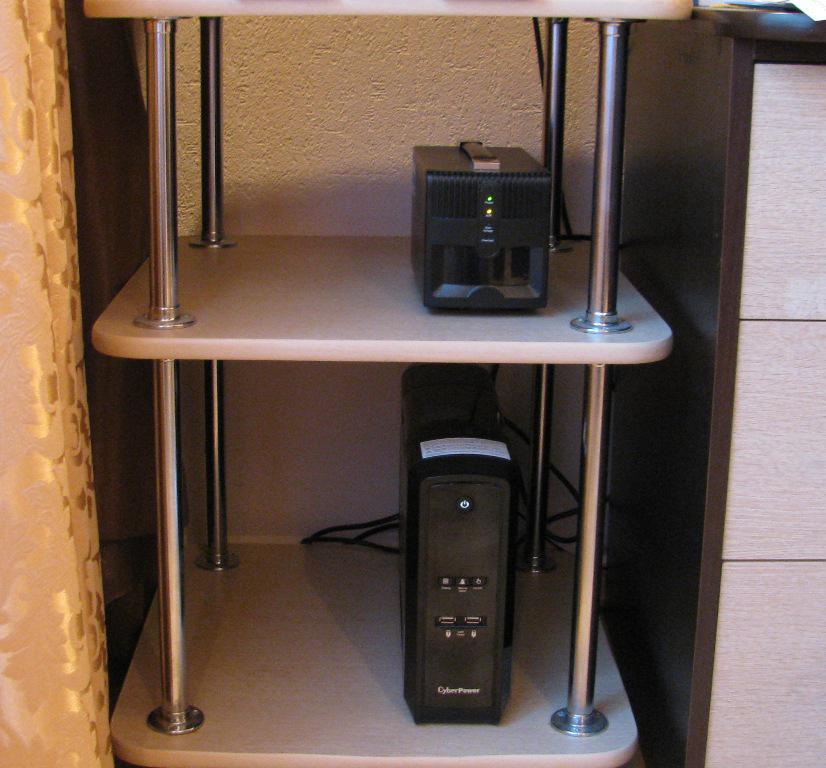

В заключение можно отметить, что ИБП CYBER POWER CP 1500EPFCLCD современное и очень функциональное устройство. Единственный недостаток по результатам тестирования — это нет ограничения верхнего предела повышения сетевого напряжения. По данным мониторинга переключение на батарейный режим работы происходит при значениях входного напряжения на уровне 260-270в. Таким образом, если напряжение сети повысится до 250-260в., то на выходе ИБП будет также 250-260в. и в нагрузку пойдет завышенное напряжение. Этот недостаток я устранил, включив дополнительно на входе ИБП стабилизатор напряжения IPPON AVR-2000.

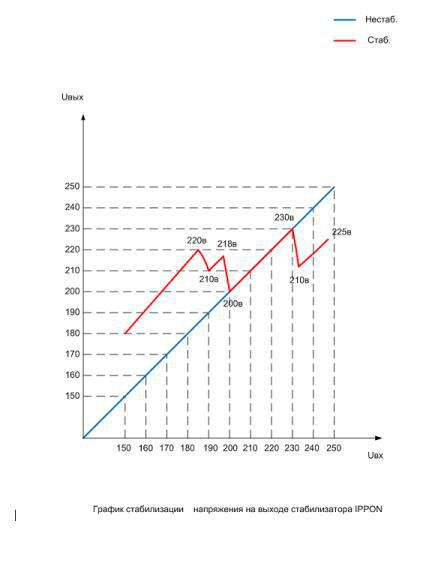

Приведем график тестирования данного стабилизаторадля того, чтобы понять пределы стабилизации сетевого напряжения. Тестирование стабилизатора по напряжению производилось с использованием ЛАТР. Изменяя с помощью ЛАТР напряжение на входе, замеряем мультиметром напряжение на выходе стабилизатора.
Из графика видно, что при изменении входного напряжения от 170 до 250в. выходное напряжение изменяется от 200 до 230в. и самое важное, что напряжение более 230в. в нагрузку не поступает. Стабилизатор IPPON AVR-2000 способен выдерживать нагрузку до 1200Вт.
При таком включении обеспечивается полная защита по току и по напряжению.
