| 21 января 2015 |
⇡#Предисловие
Ежегодно мы тестируем не менее десятка заводских систем жидкостного охлаждения для центральных процессоров. Все они построены по одному принципу и относятся к необслуживаемому типу, что максимально упрощает для пользователей процедуру сборки/установки и дальнейшей эксплуатации. Лишь недавно изученная нами Fractal Design Kelvin S24 выгодно отличается от остальных возможностью расширения и медным радиатором. Тем не менее безапелляционным лидером по эффективности ей стать не удалось.
Поскольку возможности улучшения таких систем с точки зрения повышения эффективности охлаждения и снижения уровня шума весьма ограниченны, то с выходом каждой новой модели качественного скачка, как правило, не происходит. Впрочем, такую же ситуацию мы вот уже несколько лет подряд наблюдаем в воздушных кулерах для CPU. И всё же позитивные сдвиги есть, а сегодняшний объект тестирования — Corsair Hydro Series H105 — и вовсе смог нас приятно удивить.
Однако давайте всё же не будем забегать вперёд и расскажем обо всём по порядку.
⇡#Технические характеристики и рекомендованная стоимость
Технические характеристики системы жидкостного охлаждения Corsair Hydro Series H105 приведены в таблице.
| Corsair Hydro Series H105 | |
|---|---|
| Радиатор | |
| Размеры, Д × Ш × В, мм | 272,5 × 120 × 38 |
| Размеры рабочего тела радиатора, Д × Ш × В, мм | 272,5 × 120 × 27 |
| Материал радиатора | алюминий |
| Вентиляторы | |
| Количество вентиляторов | 2 |
| Модель вентилятора | Corsair SP120L |
| Типоразмер | 120 × 120 × 25 |
| Скорость вращения, об/мин | 800–2700 |
| Воздушный поток, CFM | 2 × 74,42 (макс.) |
| Уровень шума, дБА | 37,68 |
| Статическое давление, мм H2O | 2 × 3,9 (макс.) |
| Номинальное/стартовое напряжение, В | 12 / 4,0 |
| Максимальное энергопотребление: заявленное/измеренное, Вт | 2 × 4,08 / 2 × 2,19 |
| Количество и тип подшипника(ов) | гидродинамический |
| Срок службы, часов/лет | н/д |
| Вес, г | 2 × 162 |
| Помпа | |
| Размеры, ДхШхВ, мм | Ø75×33 |
| Производительность, л/час | н/д |
| Развиваемое давление, м H2O | н/д |
| Уровень шума, дБА | н/д |
| Тип подшипника | керамический |
| Срок службы подшипника, часов/лет | 50 000 / 5,7 |
| Измеренная скорость вращения ротора, об/мин | 1890 |
| Рабочее напряжение, В | 12 |
| Энергопотребление: заявленное/измеренное, Вт | н/д / 4,14 |
| Водоблок | |
| Материал и структура | медь, оптимизированная микроканальная структура |
| Совместимость с платформами | Intel LGA775/115(х)/1366/2011 AMD Socket AM2(+)/AM3(+)/FM1(2+) |
| Дополнительно | |
| Длина шлангов, мм | 300 |
| Внешний диаметр шлангов, мм | 10 |
| Хладагент | нетоксичный, антикоррозионный |
| Общий вес системы, г | 1144 |
| Гарантийный срок, лет | 5 |
| Рекомендованная стоимость, долларов США | $119,99 |
⇡#Упаковка и комплектация
Продукты Corsair легко отличить благодаря узнаваемому оформлению упаковки, выполненному в едином стиле. Большая картонная коробка оформлена преимущественно в чёрном цвете с алыми вставками и белыми надписями. Читается информация легко, и при этом всё оформление не выглядит вычурным и слишком уж броским, как это нередко бывает. На лицевой стороне коробки изображена система охлаждения, приведено название модели и указаны поддерживаемые платформы.

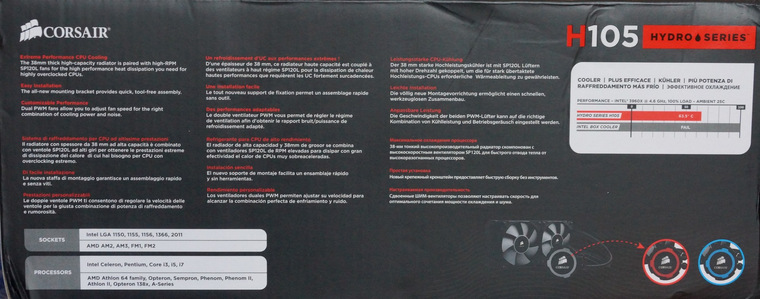

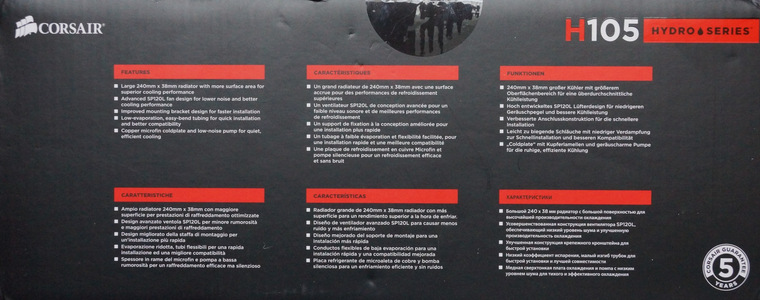

Боковые стороны максимально информативны. На одной из них приведены технические характеристики системы на шести языках. Вторая отведена под описание ключевых особенностей и перечень поддерживаемых процессоров, а также небольшую диаграмму сравнения эффективности системы и «боксового» кулера Intel.

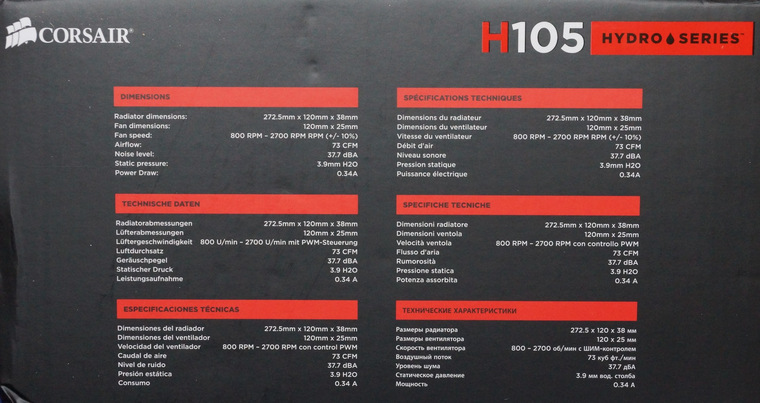

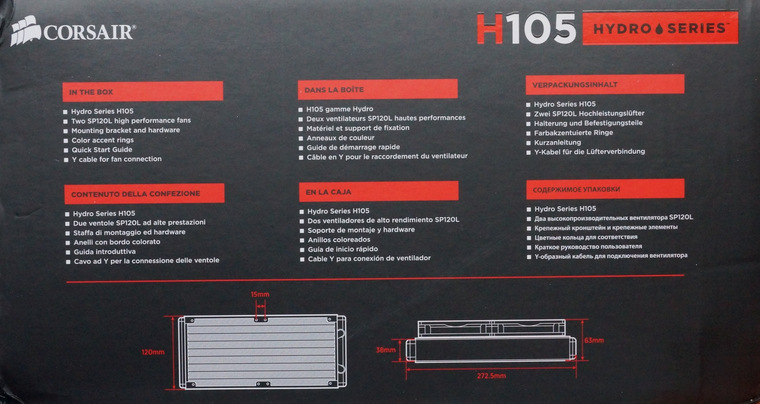

На торцевых сторонах коробки можно найти технические характеристики, перечень входящих в комплект поставки системы компонентов и размеры радиатора.
Внутри основной коробки находится дополнительная корзина из пористого картона с отсеками под каждый отдельный компонент.
Сверху эта корзина дополнительно закрыта мягкой прокладкой из вспененного полиэтилена. Можно сказать, что упаковка в достаточной степени надёжна, чтобы сохранить Corsair Hydro Series H105 в целости и сохранности на всём её пути к конечному покупателю.

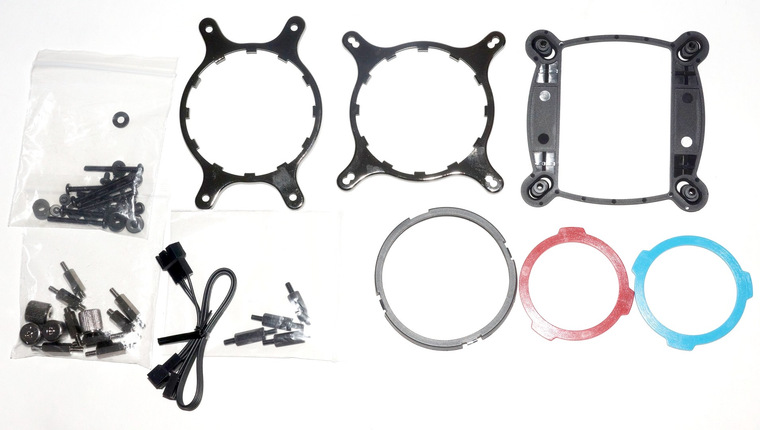

В комплект поставки системы входят следующие комплектующие:
- пластиковая универсальная усилительная пластина;
- две стальные прижимные пластины для Intel и AMD;
- Y-образный сплиттер для подключения вентиляторов;
- два цветных кольца для крышки помпы;

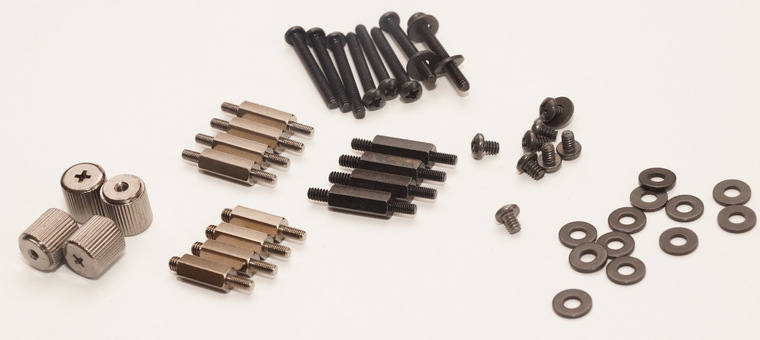

- набор шпилек и гаек с насечкой для крепления водоблока;
- набор винтов двух типов и шайб для крепления вентиляторов к радиатору и радиатора к корпусу системного блока;
- инструкция по установке.
Corsair Hydro Series H105 выпускается в Китае и рекомендуется к продаже за 120 долларов США без одного цента. В России данная система на момент подготовки статьи стоила от 8 тыс. рублей (а к моменту публикации подорожала примерно до 9 тыс. — прим. ред.). Гарантийный срок равен пяти годам.
⇡#Особенности конструкции

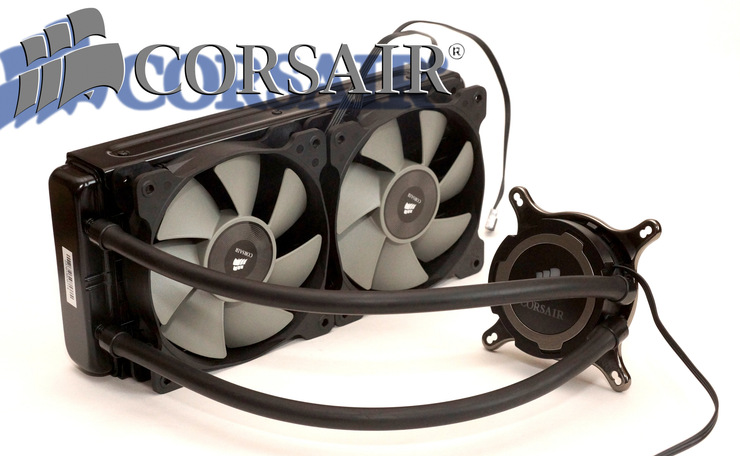

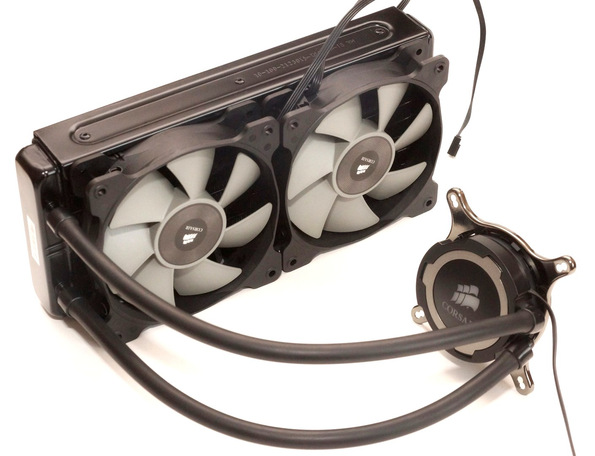

Конструктивно Corsair Hydro Series H105 мало чем отличается от других подобных систем. В её основе — алюминиевый радиатор, который соединён двумя гибкими шлангами с помпой, совмещённой с водоблоком.
Система замкнута, заправлена нетоксичным и антикоррозионным хладагентом и полностью готова к эксплуатации. Дозаправка контура системы её конструкцией не предусмотрена.
На радиатор можно установить сразу четыре 120-мм вентилятора, хотя система комплектуется только двумя. Длина гибких шлангов составляет 300 мм, а их внешний диаметр равен 10 мм. Проволочной оплётки шлангов у данной системы нет.

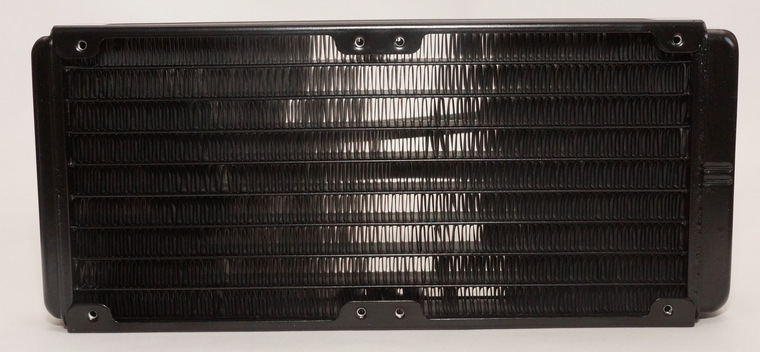

Как уже было сказано выше, радиатор алюминиевый. Его размеры составляют 272,5 × 120 × 38 мм, а толщина «рабочего тела» равна 27 мм, что сразу на 10 мм больше, чем у подобных систем. То есть очевидно, что инженеры Corsair решили увеличить площадь радиатора за счёт его толщины, повысив таким незамысловатым способом эффективность. Кроме того, радиатор и конструктивно немного другой. Вместо 14 каналов здесь использовано только 10, но с большим расстоянием друг от друга, которое равно 12 мм. Да и ячейки гофроленты между каналами также крупнее, чем в других радиаторах данного класса.
Таким образом, даже несмотря на увеличившуюся толщину, можно предположить, что радиатор Corsair Hydro Series H105 должен лучше охлаждаться потоком воздуха от вентиляторов, в особенности на низких скоростях.
Из радиатора выходят два фитинга внешним диаметром 6 мм, на которых опрессованы шланги.
Опрессованы шланги и на помпе с водоблоком, но здесь фитинги поворотные, что упрощает их прохождение внутри корпуса системного блока и сводит вероятность перегибов к минимуму.
Отличительной особенностью помпы является крышка с подсвечиваемым логотипом Corsair и сменными цветными кольцами.
Помимо установленного штатно серого кольца, в комплекте есть ещё кольца красного и голубого цвета.
То есть можно подобрать цвет крышки помпы таким образом, чтобы она лучше гармонировала с другими компонентами системного блока. Что же до самой помпы, то о ней не известно практически ничего. Специалисты Corsair не стали указывать в характеристиках даже уровень шума, не говоря уже про традиционно скрываемую производительность. Известно лишь, что подшипник у помпы керамический и что продолжительность его непрерывной работы — более 5 лет. По результатам наших измерений получилось, что скорость ротора помпы составляет 1890 об/мин (против 1500 об/мин у помп Asetek) и что уровень её энергопотребления равен 4,14 Вт.

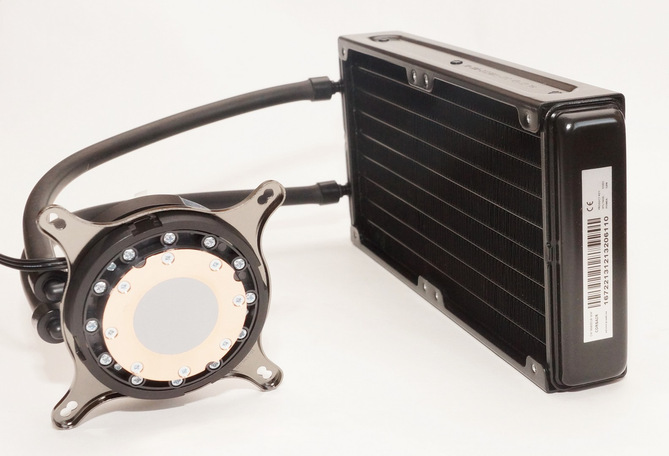

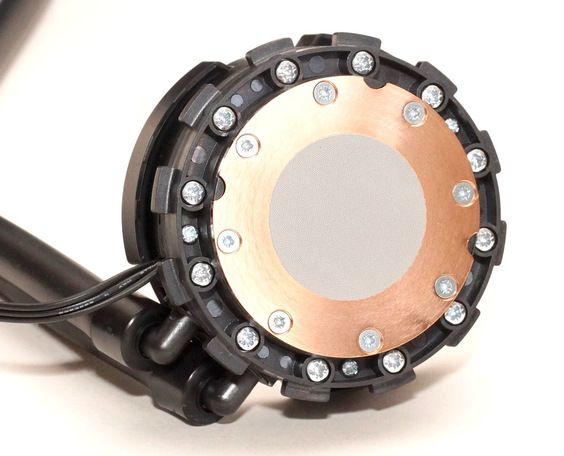

О водоблоке также известно немного. Он медный, с основанием диаметром 54 мм. Его внутренняя структура микроканальная, а на основании тонким и равномерным слоем нанесён густой (заметно гуще Arctic MX-4) термоинтерфейс серого цвета.
Контактная поверхность ровная, что, вкупе с высоким усилием прижима, позволило нам получить равномерные отпечатки практически по всей площади теплораспределителя процессора.
Жаль только, что такой заводской способ нанесения термоинтерфейса пригоден лишь для однократного использования, а дополнительной термопасты в комплекте нет.
Система оснащается двумя высокопроизводительными вентиляторами Corsair SP120L. Данная модель вентилятора разработана специалистами Corsair для обеспечения высокого статического давления во всём скоростном диапазоне работы и имеет семилопастную крыльчатку с широкими лопастями.
При максимальной скорости, заявленной на отметке 2700 об/мин, вентиляторы могут развивать давление 3,9 мм H2O, что действительно является выдающимся показателем для 120-мм моделей. К сожалению, об уровне давления при минимальных 800 об/мин в характеристиках ничего не сказано.
Воздушный поток каждой такой «вертушки» может достигать 74,42 CFM, а уровень шума — 37,68 дБА. Срок службы гидродинамического подшипника вентиляторов неизвестен, однако вряд ли он меньше пяти гарантийных лет, так что здесь не должно быть повода для беспокойства.

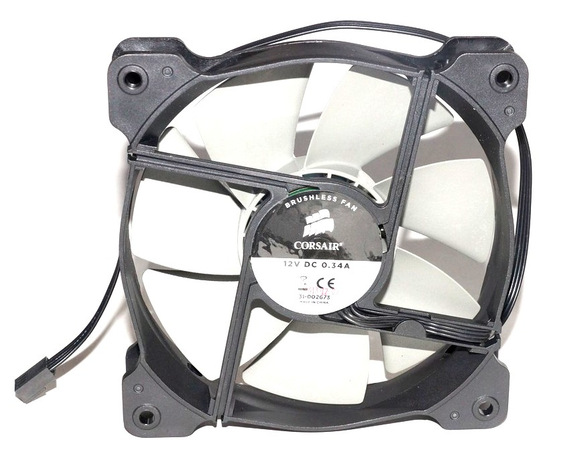

На наклейке статора вентилятора приведены рабочее напряжение и сила тока.
По результатам наших измерений, каждый такой вентилятор при максимальной скорости потреблял не более 2,2 Вт и мог стартовать при напряжении 4,0 В. Длина кабелей составляет 300 мм, а ещё 280 мм к ним добавляет Y-сплиттер. Закрепляются вентиляторы на радиаторе обычными винтами.
⇡#Совместимость и установка
Corsair Hydro Series H105 можно установить на любой современный процессор, причём уровень тепловыделения последнего не ограничен. Таким образом компания даёт понять, что система прекрасно подходит для оверклокеров. Что касается самой процедуры установки, то она проста и интуитивна. Принципиально установка водоблока на процессор для разных платформ не различается, используются лишь индивидуальные опорные втулки и усилительная пластина. Последняя для платформы с LGA2011, которую мы используем, не требуется, а втулки вворачиваются прямо в отверстия пластины процессорного разъёма.
После такой подготовки материнской платы необходимо разместить радиатор с вентиляторами внутри корпуса системного блока. Для этого потребуются как минимум два рядом расположенных посадочных места под 120-мм вентиляторы, куда они с радиатором и крепятся.
Вообще, в Corsair предлагают крепить к корпусу непосредственно радиатор, а уже потом на него устанавливать вентиляторы.
Однако такое размещение радиатора возможно далеко не во всех корпусах системных блоков, тогда как два рядом расположенных посадочных места под 120-мм вентиляторы встречаются довольно часто. Кроме того, с точки зрения достижения максимальной эффективности забор свежего воздуха вентиляторами вне корпуса системного блока и направление его затем в радиатор приоритетнее, нежели непосредственно из корпуса. Главное потом быстро вывести нагретый воздух наружу, с чем у нашего Antec Twelve Hundred проблем нет.

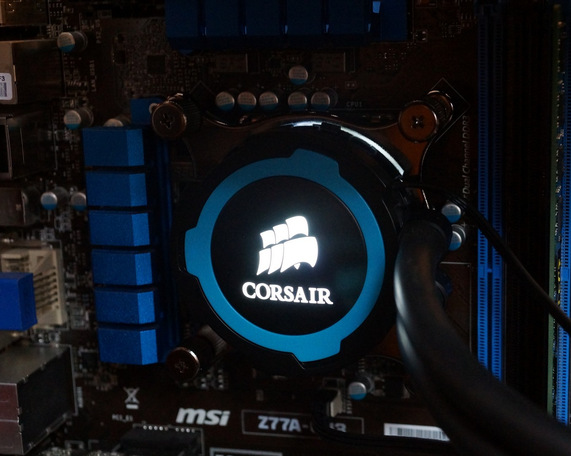

В полной темноте подсветка водоблока Corsair Hydro Series H105 выглядит довольно приятно и оригинально.
Это не рисунок или скриншот, это именно фото подсветки помпы.
К сожалению, Corsair Hydro Series H105 не поддерживает фирменный интерфейс Corsair Link, поэтому программно управлять и осуществлять мониторинг её параметров, как это реализовано, например, в модели H110i GT, нельзя.
Охладитель Hydro Series™ H105 обеспечивает чрезвычайную производительность жидкостного охлаждения процессора с помощью высокопроизводительного 240-миллиметрового радиатора и вентиляторов SP120L с высокой скоростью вращения и ШИМ-контролем скорости.
Охладитель Hydro Series H105 обеспечивает чрезвычайную производительность охлаждения. Устанавливаемый на верхней панели 240-миллиметровый высокомощный радиатор скомпонован с высокопроизводительными вентиляторами SP120L для быстрого отвода тепла от высокоразогнанных процессоров. А контроль скорости ШИМ-вентиляторов позволяет выбирать точный уровень охлаждения, который необходим.
Установка выполняется просто, новый крепежный кронштейн предоставляет быструю сборку без инструментов. В состав каждого комплекта входят красные, серые и синие кольца, которые позволяют согласовать охладитель H105 с цветовой гаммой вентилятора или материнской платы. И аналогично всем жидкостным охладителям процессора охладитель Hydro Series H105 полностью самодостаточен и не требует заполнения или обслуживания.
Множество новых корпусов для ПК предоставляют места для крепления 240-миллиметровых радиаторов (сдвоенных 120-миллиметровых радиаторов). Больший объем радиатора позволяет гораздо быстрее осуществлять охлаждение по сравнению с традиционными одинарными радиаторами.
Вентиляторы SP120L специально спроектированы компанией Corsair для обеспечения более высокого статического давления с меньшим уровнем шума. Поскольку они совместимы с разъемами ШИМ-вентиляторов, можно выбрать точную необходимую охлаждающую мощность.
Крепежный кронштейн совместим с несколькими сокетами, и для их установки не требуется отвертка.
Украсьте блок помпы красным, серым или синим цветом для соответствия цветовой схеме системы или, чтобы выделить ее.
В первую очередь компания Corsair известна среди энтузиастов компьютерного железа своими модулями памяти, блоками питания. Компания выпускает и несколько моделей систем жидкостного охлаждения. В этом году в серии Hydro Series вышла новинка H105. Это простой в установке, не требующий обслуживания, высокопроизводительный кулер. Довольно легкая и не громоздкая конструкция состоит из двойного радиатора типоразмера 240 мм с двумя 120 мм вентиляторами, и из цилиндрического ватерблока с медной пластиной, соединенных между собой гибкими, резиновыми шлангами.
Новинка совместима со всеми современными сокетами для процессоров AMD и Intel. Эта модель пришла на смену H100, в новой модели конструкторы попытались исправить недостатки своей предшественницы. Так увеличилась толщина радиатора с 27 до 38 мм, что увеличило площадь ребер. Изменился и сам ватерблок и его подключение. В комплекте вентиляторы SP120L с PWM.
Упаковка.

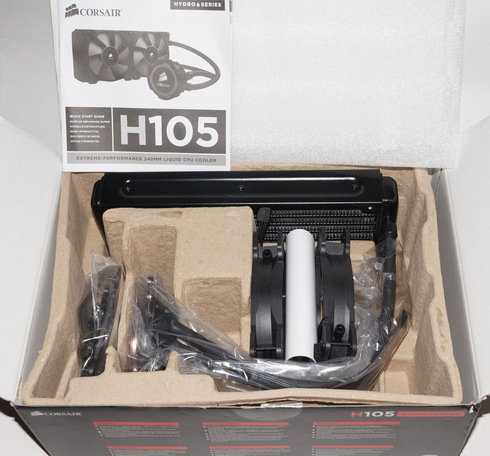

Кулер поставляется в картонной коробке, черного цвета с красными вставками. Коробка запаяна в полиэтилен. На коробке вся необходимая информация на нескольких языках.
Весь комплект надежно упакован в ячейки из прессованного картона.

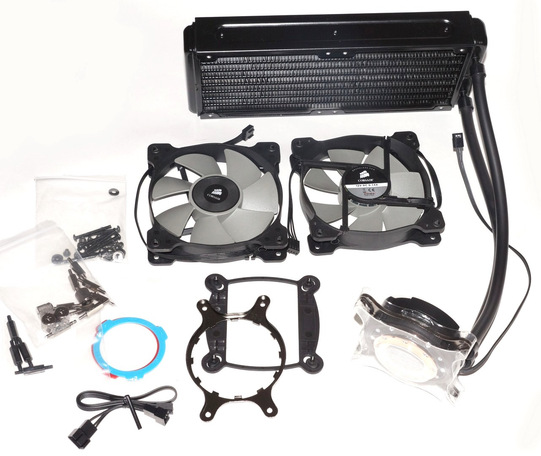

В комплект входят:
• Набор крепежей, винтов.
• Разветвитель для подключения вентиляторов.
• Пара резиновых шлангов соединяет ватерблок и радиатор.
• Термопаста (предварительно нанесенная).
Техническая спецификация:
• Радиатор: 272.5мм x 120мм x 38мм
• Вентилятор: 120мм x 120мм x 25мм
• Скорость вентилятора: 800 RPM — 2700 RPM (+/- 10 процентов) с PWM контролером
• Воздушный поток: 73 CFM
• Уровень шума: 37.7 dBA
• Статическое давление: 3.9 mm вод.столба
Внешний вид.
Рассмотрим комплект подробнее.

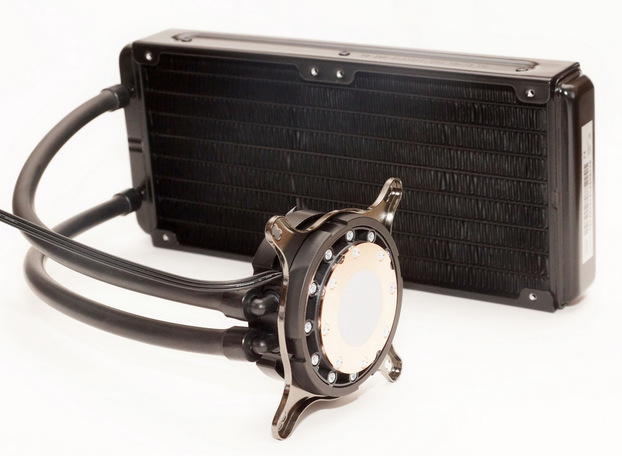

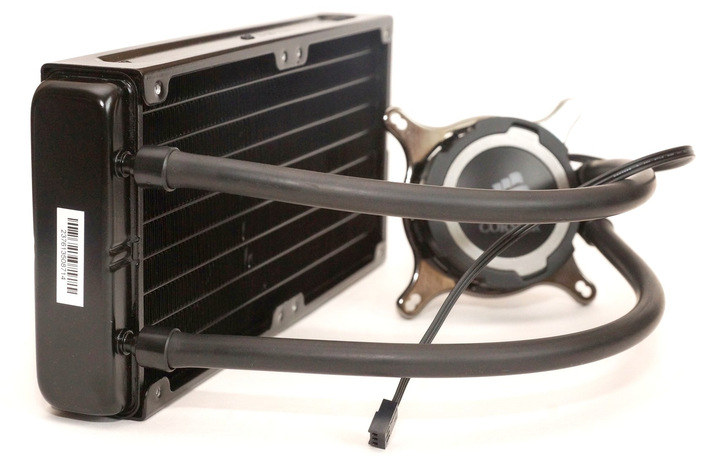

Радиатор изготовлен из алюминия, довольно легкий. С обеих сторон есть отверстия для крепления, можно прикрутить не два, а четыре вентилятора, и получить трехслойный бутерброд, правда такой не во всякий корпус и войдет.
Пластиковые штуцеры крепятся неподвижно, производитель рекомендует устанавливать радиатор штуцерами к передней части корпуса.
Трубки резиновые, 10 мм толщины и длинной 300 мм. такой длинны будет вполне достаточно для любого корпуса.

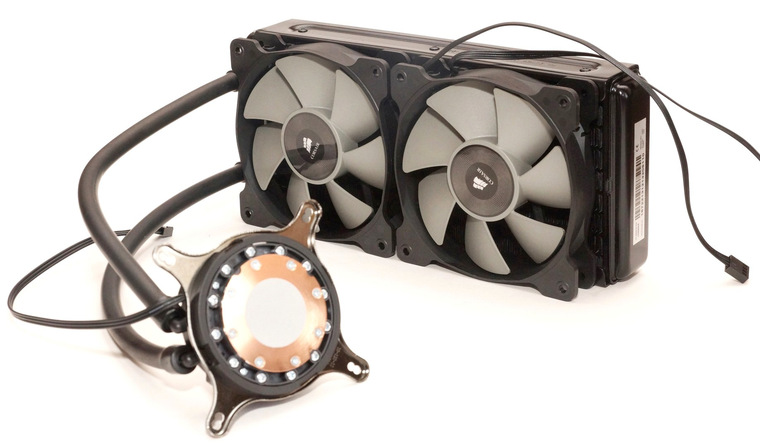

Ватерблок цилиндрической формы, высотой 30 мм. внешний диаметр 80 мм. Основание медное, крепится на восемь винтов. Поверхность не полирована, заметны концентрические окружности, как текстура у дерева. На основание нанесена термопаста и все это закрывается пластиковой крышкой при транспортировке.

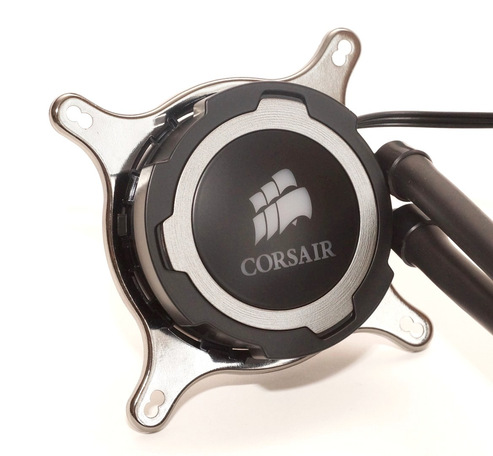

На лицевой стороне блока логотип компании с белой подсветкой. Вокруг логотипа серебристое пластиковое кольцо, которое можно сменить на красное или голубое из комплекта.

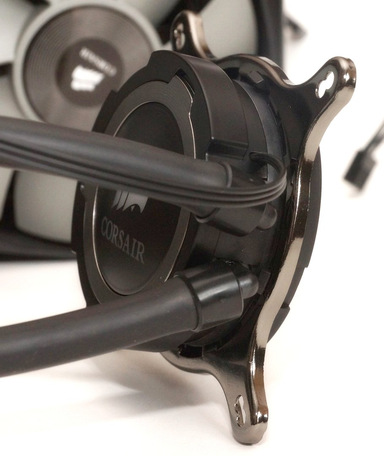

Штуцеры крепятся к правому боку, крепление подвижное, поворот практически на 180 градусов для удобства сборки.
На ватерблоке уже установлен монтажный кронштейн для сокета intel. Кронштейн металлический, крепится выступами к ватерблоку и фиксируется пластиковым кольцом на защелки.

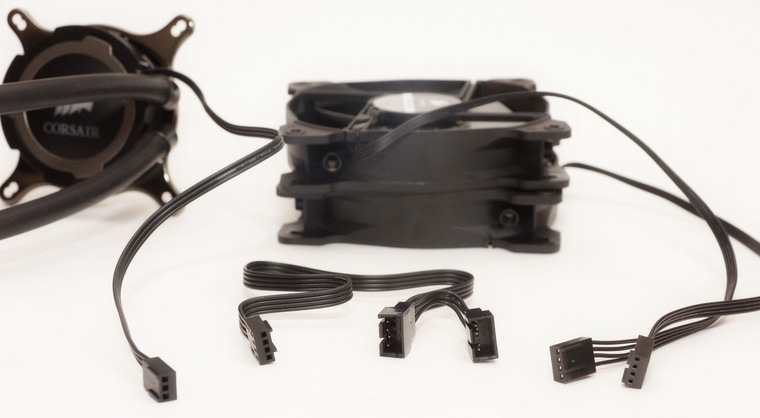

Помпа подключается 3 пин коннектором к материнской плате, главное не отключить в BIOS, по невнимательности, данный Fan.

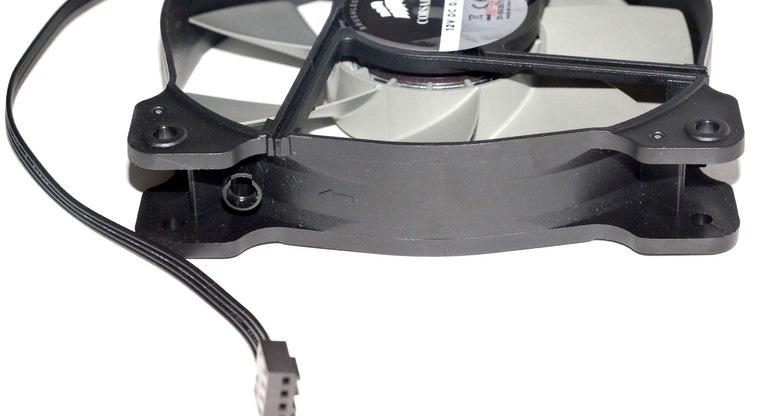

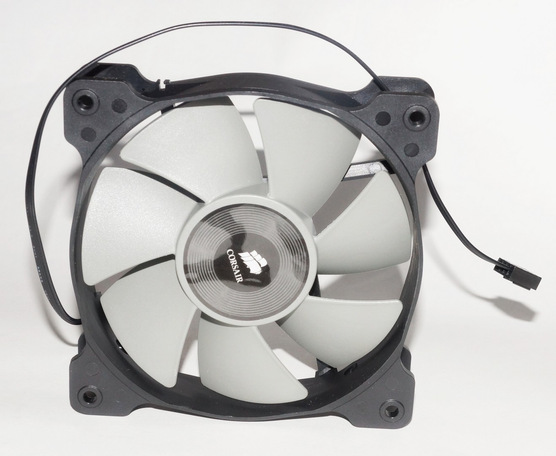

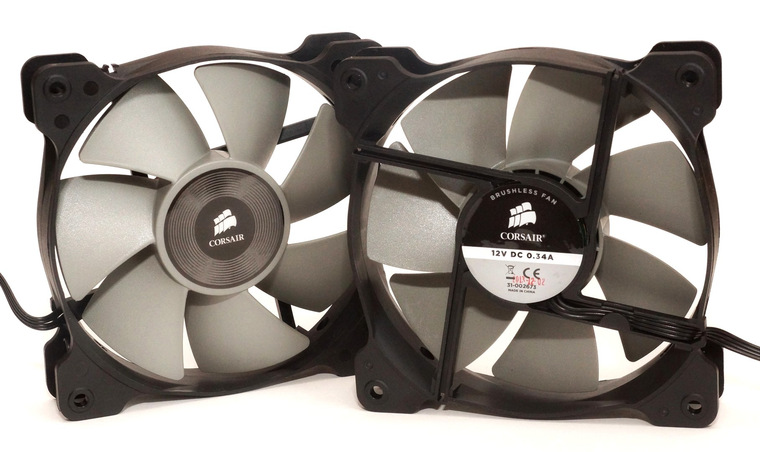

Два вентилятора SP120L с кабелем 4 пин. Корпус черный, лопасти серые, широкие, семь штук. На низких оборотах это очень тихие вентиляторы, подключив их через разветвитель к CPU FAN на материнской плате, можно управлять через BIOS их скоростью вращения, в зависимости от температуры процессора.
Стрелками на корпусе вентиляторов показан поток воздуха.
Производитель рекомендует устанавливать вентиляторы так, чтобы они прокачивали воздух через радиатор снаружи корпуса.
Есть и другой способ установки: когда вентиляторы прогоняют воздух через радиатор наружу.
Установка.
Монтаж комплекта проходит достаточно просто, не сложнее чем воздушного кулера. Для начала с обратной стороны материнской платы ставим прижимную пластину. Пластина пластиковая, на башенных кулерах мы привыкли видеть металлические пластины, но здесь вес ватерблока не значителен, поэтому пластиковый вариант вполне оправдан.

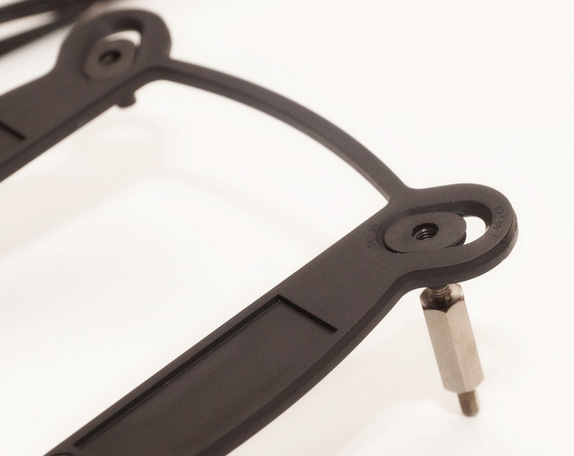

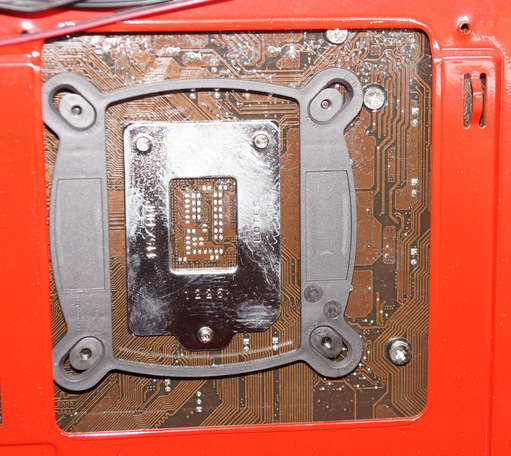

По углам пластины четыре передвигающихся штырька под LGA 1366 и LGA115х.
Вставляем штырьки в отверстия материнской платы и фиксируем с лицевой стороны опорами с резьбой.

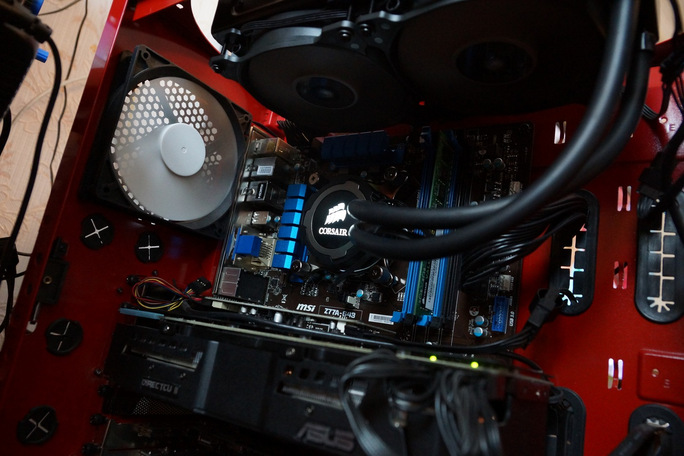

Вот где пригодится корпус с вырезом в поддоне, не нужно снимать материнку. Кстати, бэкплейт можно поставить и металлический, например от демонтированного кулера.

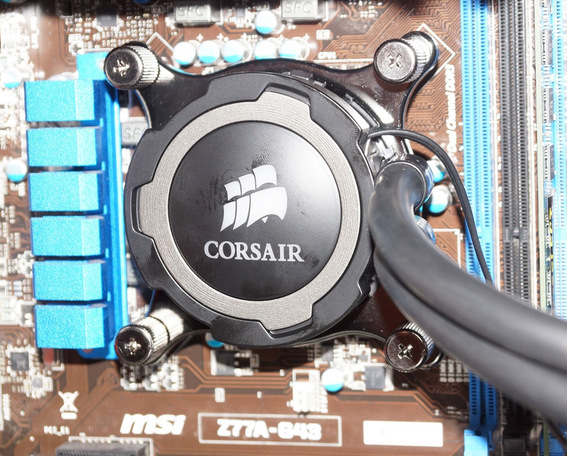

Далее ставим блок охлаждения и прижимаем его четырьмя винтами с накатанными головками и затягиваем отверткой до упора. Фиксировать нужно равномерно по периметру, что бы не было перекоса.

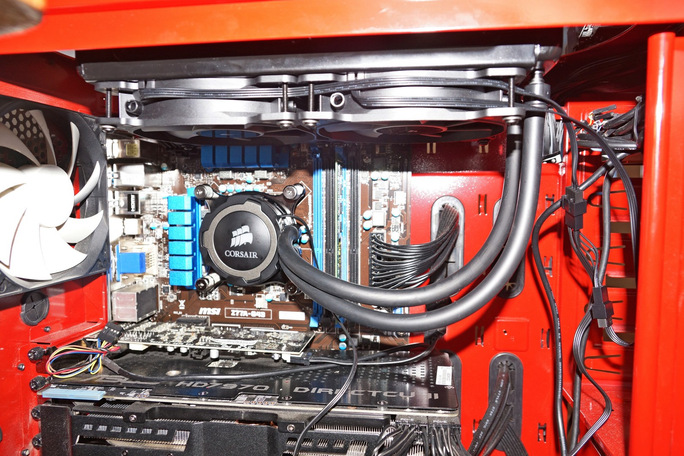

Подключаем к материнке и все, готово, все предельно просто.

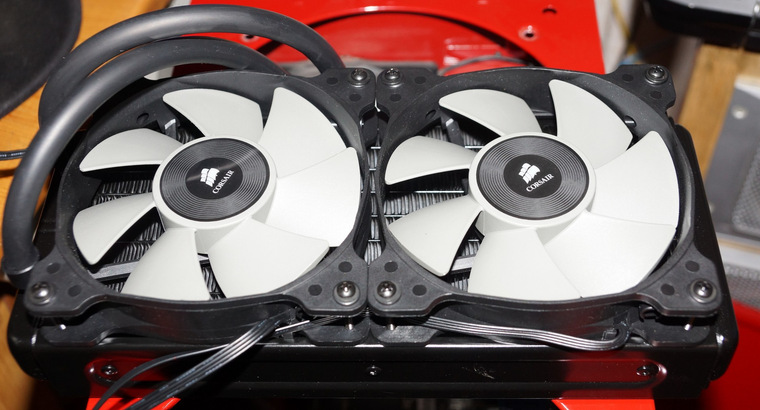

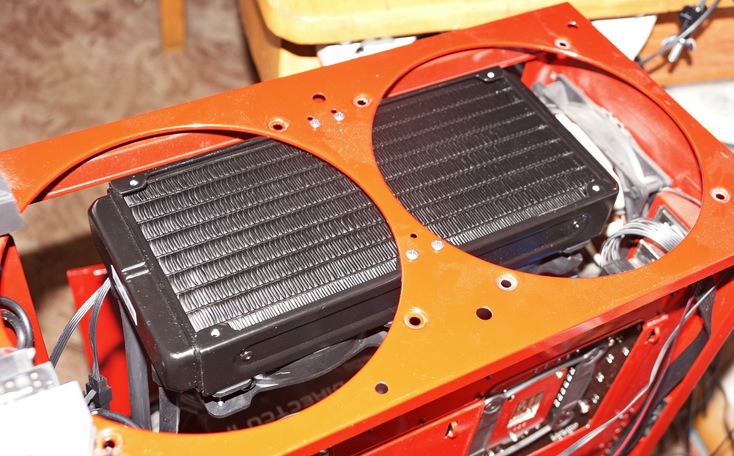

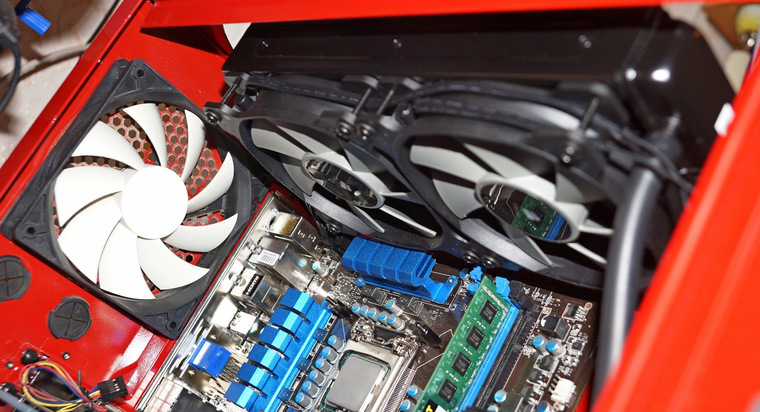

Главное что бы корпус был подходящий, желательно от Corsair, они спроектированы именно под этот радиатор. Мой корпус, NZXT Phantom, хоть и рассчитан под установку водяного охлаждения, но получилось не очень красиво, фиксация всего на четыре винта к корпусу.
Тестирование.
Система:

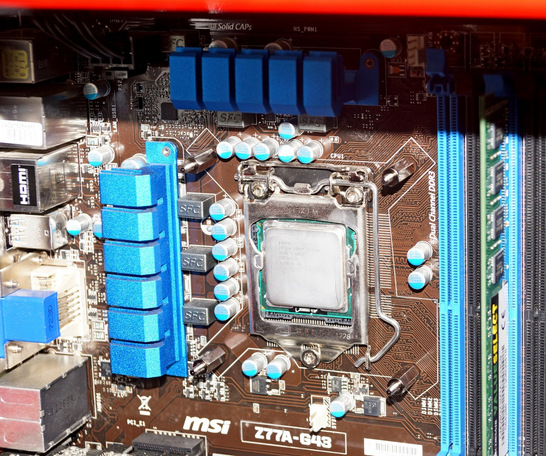

• Процессор — Core i7 2600K
• ОС – Windows 7 64bit
В данной системе стоял кулер Enermax ETS-T40-TB. С ним я уже проводил тестирование и разгон этого процессора, так что будет с чем сравнить:
Что нам нужно от системы охлаждения? Ну во-первых, само охлаждение с хорошим результатом, и во-вторых, низкий уровень шума, а лучше его полное отсутствие.
Экземпляр моего процессора стабильно работал на 4.5 ГГц, с этой частотой его и будем тестировать.
Сама помпа работает бесшумно, если только прислушиваться ухом к ватерблоку, тогда слышно небольшое гудение.
Температура в комнате 23-25 градусов. У нас холодная весна, топлю печку. Тестирование проводилось с закрытым корпусом.

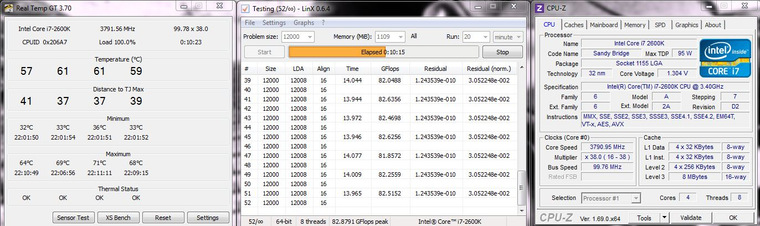

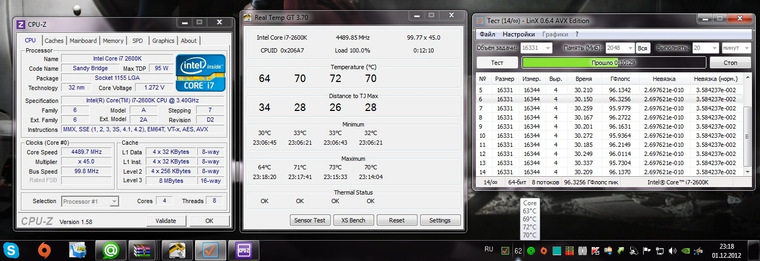

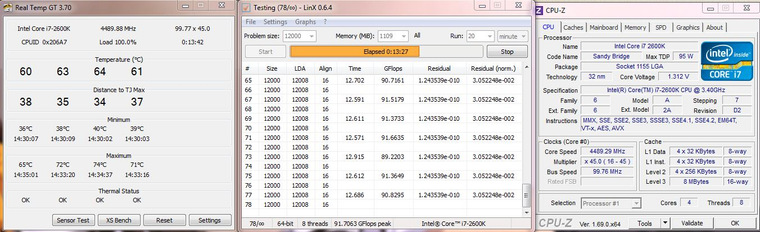

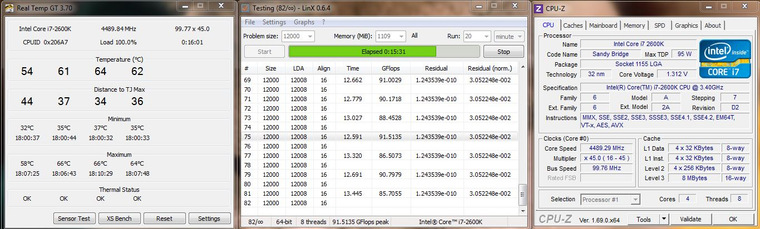

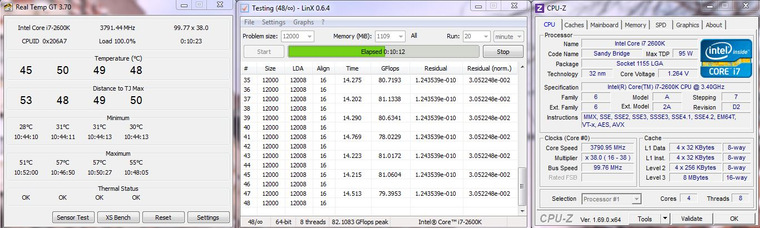

Запускал программу LinX в течении 10-15 минут, температура мониторилась программой Real Temp. SpeedFan показывал скорость вращения вентиляторов.
В BIOS я выставил минимальные обороты вентиляторов на 800 RPM, при этом их вообще не было слышно.
В этом режиме был протестирован процессор и без разгона, в значении «авто» с включенным Turbo Boost.
В следующем тесте были выставлены обороты на 1600 RPM, это такой комфортный уровень, выше которого шум вентиляторов становится заметен на фоне остального шума системного блока, а он у меня достаточно тихий.
На этой скорости так-же тест и без разгона.

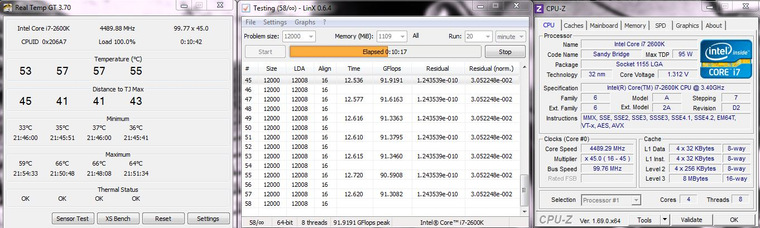

Ну и третий тест, 2400 RPM, по максимуму, в биос 100 процентов не ставится. Здесь гул вентиляторов стоит мощный, перекрывая даже шум охлаждения видеокарты под нагрузкой.
Еще я попробовал перевернуть вентиляторы на выдув воздуха вне корпуса. Тест показал, что для температурного режима разницы нет. Все же лучше ставить, как и советует производитель, на всасывание воздуха с наружи. При этом будет обдуваться сам ватерблок, и пространство вокруг процессорного сокета, а горячий воздух, с успехом, вытягиваться из корпуса наружу корпусным вентилятором.

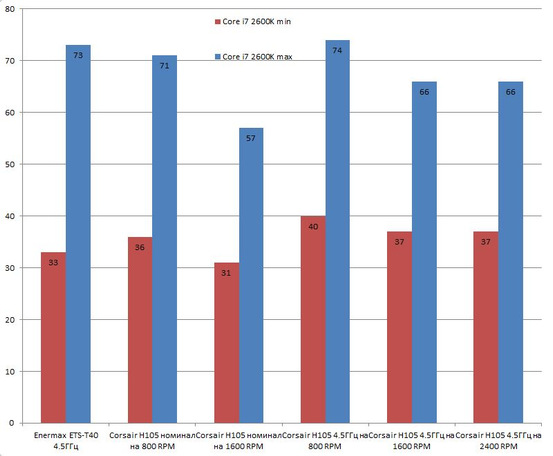

Я сделал для наглядности сводный график температур. Температуры по самому горячему ядру.
Здесь хорошо заметно, что эффективные обороты вентиляторов 1600 RPM, с их увеличением шум значительно растет, а эффективность охлаждения остается на прежнем уровне. Если процессор не разгонять, то можно выставить и минимальные обороты, при этом систему охлаждения можно назвать очень тихой, и температура процессора остается в норме.
В отличии от воздушного охлаждения, использованного ранее, водяное охлаждение конечно эффективно, хотя разница температур не столь значительна, как разница в цене. Думаю, что при использовании более мощного башенного кулера показатели температур сравняются с показателями H105. А стоимость такого кулера будет раза в два ниже.
На разгон моего процессора данное охлаждение не повлияло, при частоте 4.6 ГГц, в тесте LinX, через 3-4 минуты вываливался синий экран. Видимо сказывается бюджетность материнской платы. На прошлой плате GIGABYTE GA-P67X-UD3-B3, процессор удалось разогнать до 4,7 ГГц.
Выводы.
Готовые комплекты водяного охлаждения набирают популярность. Удобство и простота установки позволит использовать их любому пользователю. Им не требуется специальное обслуживание. Общая производительность хорошая, на уровне топовых башенных кулеров, но занимает данная система меньше места в корпусе, и в разы легче такого кулера. Уровень шума, при скоростях менее 50 процентов, низкий, есть возможность регулировки скорости вращения вентиляторов через BIOS, и даже на минимальной скорости они справляются с охлаждением. При увеличении скорости эффективность не увеличивается, а вот шум растет.
Отлично справляется с разогнанным процессором.
Ну и выглядит такая система стильно, что немаловажно для модинга вашего системного блока.
Данная система, несмотря на цену, может заинтересовать любителей модинга и обеспеченных оверклокеров. Если бы цену на такую систему снизить до уровня топовых кулеров на тепловых трубках, тогда она бы смогла с ними реально конкурировать на рынке. Тем более, что, каждая новая модель у Corsair становится все лучше.
Плюсы:
• Стильный внешний вид.
• PWM контроль вентиляторов.
Минусы:
• Шумные вентиляторы на высоких оборотах.
Спасибо клубу экспертов ДНС и компании Corsair за предоставленный на обзор девайс.
