Еще в начале 2011 года на выставке CeBIT 2011 компания CHIEFTEC презентовала новую серию очень доступных источников питания серии «iArena», которые предназначены для компьютеров Entry-level сегмента, т.е. систем начального уровня. Блоки питания этой серии были разработаны только для регионов с сетевым напряжением 230 В, что позволило им быть немного дешевле подобных решений, работающих в диапазоне от 100 до 230 В. Блоки питания линейки CHIEFTEC iArena имеют мощность от 350 Вт до 500 Вт и делятся на два разных типа. Индексом «S» обозначаются модификации с КПД ниже, чем для стандарта 80 PLUS, а индексом «S8» — решения с эффективностью соответствующей показателям 80 PLUS для напряжения 230 В. Некоторые уступки также были сделаны в сроке гарантии, вместо привычных для блоков питания компании CHIEFTEC пяти лет для серии iArena было заявлено лишь 12 месяцев.
Для проведения тестирования линейки CHIEFTEC iArena нам был предоставлен блок питания CHIEFTEC GPA-450S мощностью 450 Вт из группы менее эффективных решений. При всем этом розничная стоимость данного блока питания составляет всего около 35$, что должно сделать его очень доступным массовым решением.
Спецификация блока питания CHIEFTEC GPA-450S:
Общая мощность, Вт
Мощность по каналу 12В, Вт
Суммарная мощность линий +3,3В и +5В, Вт
+3.3V – 18 A,
+5V – 22 A,
+12V1 – 21 A,
+12V2 – 18 A,
-12V — 0.3 A,
+5VSB — 2.5 A
6+2-контактный 1 шт.
80 PLUS сертифицирован
Коэффициент мощности (PF)
Метод компенсации коэффициента мощности
Входное напряжение, В
Частота входного напряжения, Гц
Размер вентилятора, мм
Уровень шума, дБ
Регулятор скорости вращения вентилятора
UVP, OVP, SCP, OCP, OTP
Соответствие RoHS (низкое содержание в припое свинца и кадмия)
Размеры (ШхДхВ), мм
OEM-поставка блока питания CHIEFTEC GPA-450S не предусматривает картонной упаковки и какой-либо комплектации, что еще больше удешевляет продукт. Источник питания просто обернут в пакет с воздушными подушечками.
Блок питания CHIEFTEC GPA-450S имеет обычные для маломощных источников питания размеры 140х150 мм. Для охлаждения используется большой 120 мм вентилятор, который прикрыт полноценной решеткой типа «гриль». Данный факт позволяет надеяться, что уровень шума будет достаточно низким, тем более производитель отмечает наличие системы управления скоростью вращения вентилятора.
Блок питания CHIEFTEC GPA-450S имеет белый корпус, на котором выделяется желтая этикетка с нагрузочными характеристиками.
Так как данная модель относится к бюджетной категории, то об нейлоновой оплетке на проводах речь не идет.
Задняя часть корпуса источника питания имеет вид стандартной вентиляционной решетки с сотообразными ячейками. Как положено, на задней панели размещен разъем для подключения шнура питания и кнопка для отключения сети. Возле разъема для подключения шнура питания имеется наклейка, указывающая на то, что переменное напряжение в сети должно составлять 230 В.
Нагрузочные характеристики блока питания CHIEFTEC GPA-450S вполне соответствуют его заявленной мощности. Линии +5В и +3,3В рассчитаны на токи в 18 А и 22 А соответственно, с суммарной мощностью до 120 Вт. А линия +12В разбита на два «виртуальных» канала с нагрузочными способностями 21 А и 18 А, общей мощностью 360 Вт. В целом данные параметры позволяют предположить, что данное решение сможет обеспечить питанием компьютер с производительным процессором и видеокартой среднего уровня. Но уже более основательный вывод можно будет сделать после тестирования.
Также на этикетке отмечается наличие модуля активной коррекции коэффициента мощности и низкий уровень шума.
На боковой панели имеется наклейка, утверждающая что производитель провел полное тестирование данного блока питания CHIEFTEC GPA-450S на работоспособность.
Кабеля блока питания CHIEFTEC GPA-450S имеют небольшую длину со стандартным калибром проводов 18 AWG (0,82 мм²).
Разъемы и длина проводов блока питания CHIEFTEC GPA-450S:
Длина проводов до разъема (разъемов), см
20+4-контактный разъем питания ATX
4-контактный разъем питания ATX12V
6+2-контактный разъем PCIE
Три разъема SATA
Два разъема для периферийных устройств PATA и FDD
Количество разъемов у блока питания CHIEFTEC GPA-450S достаточно ограничено, но в тоже время в арсенале имеется 6+2-контактный разъем PCIE, что не всегда характерно для блоков питания подобной мощности, которые позиционируются как недорогие. Относительным недостатком является лишь то, что разъем же для обеспечения процессорного питания представлен лишь в 4-контактном исполнении ATX12V.
Для подключения периферийных устройств послужат три разъема SATA и два разъема PATA на отдельном кабеле, плюс разъем питания FDD. В целом этого должно быть достаточно для конфигурации уровня Entry-level.
Разбирается блок питания CHIEFTEC GPA-450S так же, как и другие источники питания. Для этого необходимо лишь выкрутить четыре винта.
Для вентиляции в системе охлаждения используется вентилятор размером 120 мм с маркировкой HA1225M12S-Z, который основан на обычном подшипнике скольжения и через несколько лет может стать источником заметного шума. Для более эффективного использования воздушного потока вентилятор частично прикрыт пластиковой заслонкой.
Схемотехника блока питания CHIEFTEC GPA-450S выполнена по обычному принципу групповой стабилизации выходных напряжений с модулем активной коррекции мощности, который позволит увеличить эффективность преобразования источника питания. В тоже время, стоит отметить, что габариты основных компонентов небольшие, из-за чего в корпусе очень много свободного пространства.
На входе блока питания CHIEFTEC GPA-450S не обошлось без установки EMI-фильтра, который служит для защиты электрической сети от высокочастотных помех, которые возникают при переключении ключей блока питания.
Для охлаждения силовых элементов в блоке питания CHIEFTEC GPA-450S используются алюминиевые радиаторы, верхняя часть которых разведена гребенкой.
В качестве первичного выпрямителя используется один диодный мост GBU606 без дополнительного радиатора.
В качестве накопительного конденсатора в блоке питания CHIEFTEC GPA-450S используется «электролит» не самой большой емкости 180 мкФ и к тому же от малоизвестного производителя JunFu. Хотя учитывая стоимость и класс источника питания рассчитывать на установку более высококачественных конденсаторов было бы очень оптимистично.
На выходной стороне источника питания CHIEFTEC GPA-450S установлены высокотемпературные конденсаторы также производства JunFu и несколько от компании SamXon.
Вся схема распаяна на односторонней печатной плате, что, в общем, закономерно для решений этой мощности.
С обратной стороны можно оценить достаточно хорошее качество пайки источника питания CHIEFTEC GPA-450S.
Кросс нагрузочные характеристики
КНХ линии +3,3В вызывает наибольшее опасение. При сильной нагрузке на линию +12 В наблюдается сильное снижения напряжения +3,3В вплоть до критических значений.
КНХ линии +5В выглядит значительно лучше и во всей области напряжение не выходит за пределы допустимых значений.
На линии +12В напряжение отклонялось от +5% до -3%, но при этом в области КНХ, обозначенной стандартами ATX, были очень хорошие показатели.
Шумы и пульсации во всем диапазоне напряжений
А вот с уровнем пульсаций у блока питания CHIEFTEC GPA-450S все отлично, что даже немного удивило. Пульсации на линии +3,3В совсем небольшие, в среднем они равны 15 мВ.
Пульсации на линии +5В также были очень низкими, максимально достигая лишь 26 мВ.
На линии +12В пульсации также были очень низкими.
Дежурная линия питания +5 VSB
Состояние дежурной линии питания блока питания CHIEFTEC GPA-450S достаточно хорошее. В зависимости от нагрузки напряжение на дежурной линии питания изменяется в пределах от 5,11 В до 5,0 В.
Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:
Модуль коррекции коэффициента мощности блока питания CHIEFTEC GPA-450S отлично повышает PF. Уже при нагрузке в 150 Вт коэффициент мощности составляет 0,96, а при полной нагрузке PF повышается до 0,99.
КПД у блока питания CHIEFTEC GPA-450S, как и указывал в спецификации производитель, выше 72%, но все-таки ниже, чем у большинства современных решений. Максимально зафиксированной эффективностью было значение 80,8% при мощности 150 Вт. В среднем же эффективность CHIEFTEC GPA-450S была равна 78%, что можно считать хорошим показателем для источника питания этой ценовой категории.
Влияние изменения входного сетевого напряжения
Работоспособность блока питания CHIEFTEC GPA-450S при разных значениях входного сетевого напряжения проверялась при 80% загрузке. Нагрузка на линии +5 и +3,3В составляла 53 Вт, а нагрузка на линии +12В была установлена на рубеже 320 Вт. Показателем работоспособности являлась величина выходных напряжений.
Как выяснилось, блок питания CHIEFTEC GPA-450S вполне способен выдержать кратковременное снижение напряжения в сети, несмотря на то, что рабочим для него сетевым напряжением указывается 230 В. Вплоть до напряжения 140 В на выходных каналах не наблюдается каких-либо значительных изменений. Поэтому он вполне способен будет функционировать даже при кратковременной просадке в сети.
Система охлаждения и температурный режим
Косвенно оценить уровень шума блока питания можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания приблизительно составляла 27ºС. Здесь же нужно отметить, воздух внутри корпуса компьютера может быть куда горячее, в частности температура 40ºС является вполне допустимой для компьютера. В тоже время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания
Назвать работу блока питания CHIEFTEC GPA-450S тихой можно лишь до мощности нагрузки в 100 Вт, уже при постоянной нагрузке 159 Вт уровень шума достигает значений ниже среднего, а при 250 Вт шум можно охарактеризовать как средний. Собственно, значительно выше 1880 об/мин скорость вращения вентиляторов не возрастала.
Нагрев компонентов внутри блока питания CHIEFTEC GPA-450S небольшой даже после 20-минутной работы при нагрузке в 400 Вт. Таким образом, можно констатировать благоприятный температурный режим, что во многом обеспечивается за счет достаточно производительного 120 мм вентилятора.
Блок питания CHIEFTEC GPA-450S вполне нормально смог справиться с нагрузкой в 500 Вт, но уже при большей мощности напряжение на линии +12В «проседало» ниже критического уровня.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы мы использовали имеющийся в наличии процессор Intel Core 2 Quad Q9550, разогнанный до частоты 3,7 ГГц с поднятием напряжения до 1,36 В. В подобном режиме работы этот процессор можно сопоставить с любым из наиболее мощных современных процессоров, включая в это число и шестиядерные модели AMD Phenom II. В качестве видеоускорителя мы использовали видеокарту ZOTAC GeForce GTX 480 AMP!, которую по праву можно считать самой «прожорливой» среди современных видеокарт.
ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)
Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц
Цена для Физ. Лиц:
Доставка: Москва и МО от 290
Стоимость для Юр. лиц уточняйте.
| Общие характеристики | |
| Назначение: | для настольного ПК |
| Стандарт: | ATX12V 2.3 |
| Мощность: | 550 Вт |
| PFC: | активный |
| Вентилятор: | 120 мм |
| Разъемы | |
| Тип разъема для материнской платы: | 20+4 pin |
| Количество разъемов 4+4 pin CPU: | 1 |
| Количество разъемов 4-pin IDE: | 2 |
| Количество разъемов 4-pin Floppy: | 1 |
| Количество разъемов 15-pin SATA: | 4 |
| Количество разъемов 8-pin PCI-E: | 2 |
| Сила тока | |
| Ток по линии +3.3 В: | 18 A |
| Ток по линии +5 В: | 18 A |
| Ток по линии +5 В Standby: | 2.5 A |
| Ток по линии +12 В 1: | 42 A |
| Ток по линии -12 В: | 0.3 A |
| Дополнительная информация | |
| Защита от короткого замыкания: | есть |
| Защита от перегрузки: | есть |
| Защита от перенапряжения: | есть |
| Комплектация: | OEM |
| Размеры: | 150 x 86 x 140 мм |
| Другие свойства | |
| Код производителя: | GPA-550S |
Обращаем Ваше внимание:
Информация о технических характеристиках, описании, комплекте поставки и внешнем виде носит ознакомительный характер, не является публичной офертой, определяемой положениями статьи 437 ГК РФ и может быть изменена производителем без предварительного уведомления. Информацию о товаре уточняйте у наших менеджеров.
Пополнение серии iArena прошло тихо и незаметно для основной массы розничных покупателей блоков питания, что неудивительно, так как данная серия всегда позиционировалась в качестве набора решений для системных интеграторов и сборщиков ПК. В 2011 году серия была существенно обновлена, в ней появилось сразу восемь новых моделей мощностью от 350 до 500 Вт. Стоит обратить внимание, что в серия разделена на две группы: в одну из них входят модели, не имеющие сертификата 80Plus, а во вторую, как можно догадаться, входят модели этот сертификат имеющие.
Мы познакомимся со старшей моделью GPA-500S8 из данной серии, модель, как это явствует из наименования, имеет сертификат 80Plus.

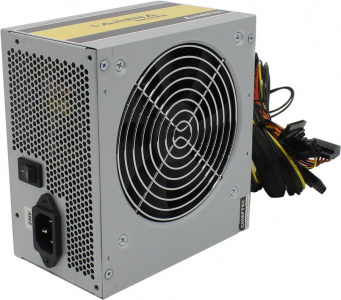

Внешний вид блока питания вполне привычен: базовое гальванизированное покрытие серого цвета, проволочная решетка и 120 мм вентилятор под ней.
Из упаковки продуктам данной серии положен только пакет , интеграторам красивая упаковка ни к чему.
Характеристики
Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 396 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 450 и 550 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,792, что является низким показателем для современных решений подобной мощности. >
Длина проводов и количество разъемов
- до основного разъема АТХ — 38 см
- до процессорного разъема 4 pin ATX12V — 38 см
- до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 38 см
- до первого разъема SATA Power Connector — 37 см, плюс 15 см до второго такого же разъема, еще 15 см до третьего разъема SATA Power Connector
- до разъема Peripheral Connector (молекс) — 41 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD
| Наименование разъема | Количество коннекторов | Примечание |
| 24 pin Main Power Connector | 1 | Разборный |
| 4 pin 12V Power Connector | 1 | |
| 8 pin SSI Processor Connector | нет | |
| 6 pin PCI-E 1.0 VGA Power Connector | нет | |
| 8 pin PCI-E 2.0 VGA Power Connector | 1 | разборный |
| 4 pin Peripheral Connector | 2 | |
| 15 pin Serial ATA Connector | 3 | |
| 4 pin Floppy Drive Connector | 1 |
Количество разъемов и их расположение на жгутах проводов не является оптимальным для современного системного блока. С учетом перехода оптических накопителей и жестких дисков на питание от разъема SATA Power, рекомендуется размещать в блоке питания не менее двух жгутов с разъемами SATA Power с не менее чем двумя разъемами на каждом, а в данном случае мы видим всего три разъема на одном жгуте, что может оказаться очень неудобным.
Длина проводов у данного блока питания небольшая и скорее типична для низкобюджетных решений. Ее будет достаточно лишь для использования в корпусах типоразмера minitower и miditower с верхним расположением БП.
Конструкция
Блок питания оснащен активным корректором коэффициента мощности, но, по заявлению производителя, имеет стандартный диапазон питающих напряжений.
Основные полупроводниковые элементы установлены на трех компактных радиаторах с толщиной основания около 3 мм, оребрение которых выполнено путем расщепления верхней части. Радиаторы не перекрывают расположенные рядом элементы и не препятствуют их обдуву, а также имеют достаточно невысокое аэродинамическое сопротивление.
Массо-габаритные характеристики теплорассеивающих элементов, а также общий вид элементов во внутреннем объеме БП, скорее соответствуют очень дешевому четырехсотваттнику.
В блоке питания установлены конденсаторы производства компании Aishi. В выходном каскаде установлены конденсаторы, имеющие максимальную рабочую температуру 105 градусов. В накопителе входного выпрямителя установлен конденсатор емкостью 270 мкФ (400 В), при этом типичная емкость данного конденсатора для блоков питания подобной мощности, обычно находится в диапазоне 330—380 мкФ.
Под проволочной решеткой установлен вентилятор HA1225M12S-Z типоразмера 120 мм производства Dongguan Honghua Electronic Technology Co. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 2000 об/мин.
Cтоит учесть, что применение вентилятора на основе подшипника скольжения граничного типа не является оптимальным в блоке питания по причине невысокого ресурса подобных подшипников при эксплуатации в условиях повышенной температуры и запыленности. Но в столь недорогих продуктах, вентиляторы данного типа применяются повсеместно, так как они имеют более низкую стоимость по сравнению с вентиляторами на шарикоподшипниках.
Тестирование блока питания
Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.
| Обозначение размера отклонений выходных напряжений от номинала | ||
| Цвет | Диапазон отклонения | Качественная оценка |
| 1 процент | отлично | |
|---|---|---|
| 2 процента | очень хорошо | |
| 3 процента | хорошо | |
| 4 процента | удовлетворительно | |
| 5 процентов | плохо | |
| более пяти процентов | неудовлетворительно | |
Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.
| Отклонения значений выходных напряжений от номинала | |||
| +3.3VDC | +5VDC | +12VDC | |
 |  |  |  |
| 12V Power, W — Мощность по шине +12VDC, Вт | |||
| 3.3V | 5V | 12V | Общая | |
| По полному диапазону | очень хорошо | плохо | неудовлетворительно | 0,86 (неудовлетвортельно) |
| В рабочем диапазоне | отлично | отлично | очень хорошо | 4,43 (очень хорошо) |
По результатам тестирования, выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на очень хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают двух процентов от номинала.
При нетипичных нагрузках отклонения значений напряжений +5VDC и +12VDC выходят из допустимого пятипроцентного диапазона. Вместе с тем, стоит учитывать, что преимущественно подобные проблемы возникают только в самых крайних точках, к которым в реальной системе, а не на тестовом стенде приблизиться крайне сложно.
Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.
Коэффициент полезного действия не бьет рекордов – это очевидно. С другой стороны КПД на минимальной мощности составляет свыше 70 процентов, что для столь недорого продукта вполне достойно. После 300 Вт на графике хорошо заметен завал КПД, который после 400 Вт только усиливается. С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 400 Вт.
Измерение уровня шума
Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Уровень шума на минимальной мощности находится на очень низком уровне. При средне-типичной нагрузке уровень шума существенно выше, но вряд ли он побеспокоит кого-то в дневное время суток, хотя спать рядом с таким источником шума вряд ли получится. На мощности выше средней, уровень шума уже приближается к эргономичной границе в 40 дБА, а при последующем повышении нагрузки и преодолевает ее. Таким образом, оптимальный диапазон эксплуатации данного БП с учетом акустической эргономики имеет верхнюю границу порядка 350 Вт.
Акустическая эргономика данной модели не является отличной, чего было бы странно ожидать от столь бюджетного решения, но она находится на вполне приличном уровне.
Оценка потребительских качеств
Позиционируя данную модель, как предназначенную для системных интеграторов и изготовителей ПК, вендор не покривил душой. Продукт очень экономичный со всех сторон и главное его достоинство – это цена. Даже в российской рознице она составляет около 40 долларов. При этом блок питания имеет минимальный набор разъемов, который позволит запитать практически любой офисный компьютер, да и не только офисный. С другой стороны провода до разъемов откровенно короткие, поэтому применять БП придется в корпусах с верхним расположением блока питания, коих в офисах подавляющее большинство.
Акустическая эргономика модели находится на вполне приличном уровне, а при минимальной нагрузке может порадовать пользователя действительно очень низким уровнем шума.
