Тишина и эффективность мирового класса
be quiet! Straight Power 11 850W поднимает уровень качества для компьютерных систем, от которых требуется бесшумная работа без малейших компромиссов в качестве питания.
- Практически бесшумный вентилятор Silent Wings 3 135mm
- Воронкообразный воздухозаборник для улучшения воздушного потока
- Беспроводная конструкция DC-преобразователя внутри корпуса улучшает охлаждение и долговечность работы компонентов
- Полностью модульная система кабелей для максимальной совместимости
- Эффективность 80 PLUS ® Gold (до 93%)
- Поддержка мощных видеокарт благодаря четырем разъемам PCI-Express
- Японские конденсаторы с температурным режимом до 105°C обеспечивают стабильность и надежность
- Соответствие требованиям ErP и Energy Star 6.1
- 5 лет гарантии от производителя
- Фотографии
- Видео
Здравствуйте, уважаемые читатели!
Моя статья приурочена к торжественному выходу в свет в январе этого года 11 серии блоков питания be quiet! Straight Power с эффективностью 80 PLUS Gold. В ней шесть блоков мощностью от 450 до 1000 Вт. В отличие от Straight Power 10 блоки полностью модульные. Значительно переработана электроника. Забегая вперед скажу, что использована полностью новая платформа.
Характеристики
Давайте я не буду писать многим не интересные цифры и буквы, а просто дам ссылку на сайт производителя?
Основные параметры можно рассмотреть на фотографиях.
Да, и еще добавлю про наличие всяческих защит в блоке. Перечислять их все не буду, но поверьте, в любом нормальном блоке, а уж тем более в таком дорогом, они есть. Их наличие обусловлено требованиями стандартов. Поэтому я не буду писать: Ах, как хорошо, что у нас есть защита от короткого замыкания. Она и должна быть! Если ее нет, это экономия производителя на вашей безопасности. Такие блоки мне встречались, но в очень бюджетном секторе.
Упаковка и комплектность
Черная коробка стандартна для блоков производства be quiet!
Коробка распахивается, как пасть бегемота и мы видим:

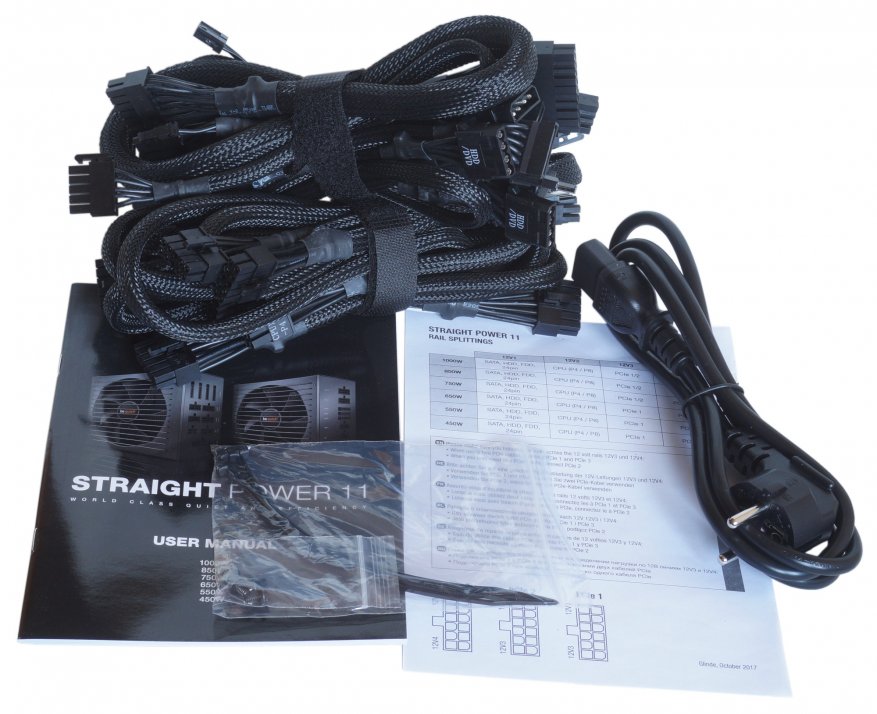

А тут я перечислю все плюшки и веревочки из черной коробочки:
— блок питания Be Quiet! Straight Power 11 850W;
— модульные кабели, закрепленные парой стяжек на липучках;
— силовой кабель;
— винты крепления к корпусу;
— четыре пластиковые стяжки;
— руководство пользователя;
— инструкция со схемой распределения каналов 12 В по линиям.
О последней бумажке расскажу подробнее. У этого блока есть виртуальные линии 12 В канала. Хорошо это или плохо? Мое мнение — это вообще никак не влияет на его потребительские характеристики. Сейчас большинство производителей отказались от использования виртуальных линий на 12 В канале. Я считаю, правильно. Незачем городить лишние защиты.
Внешний вид
Фантазия дизайнеров при проектировании блоков питания строго регламентирована стандартом, и все же существуют модели, которые можно выделить. Это как раз можно отнести к нашему подопытному. Straight Power имеет строгий, элегантный дизайн. Эдакий аристократ, блок питания во фраке. Все подобрано со вкусом, ни единой ненужной складочки, никаких вульгарных светящихся штучек.

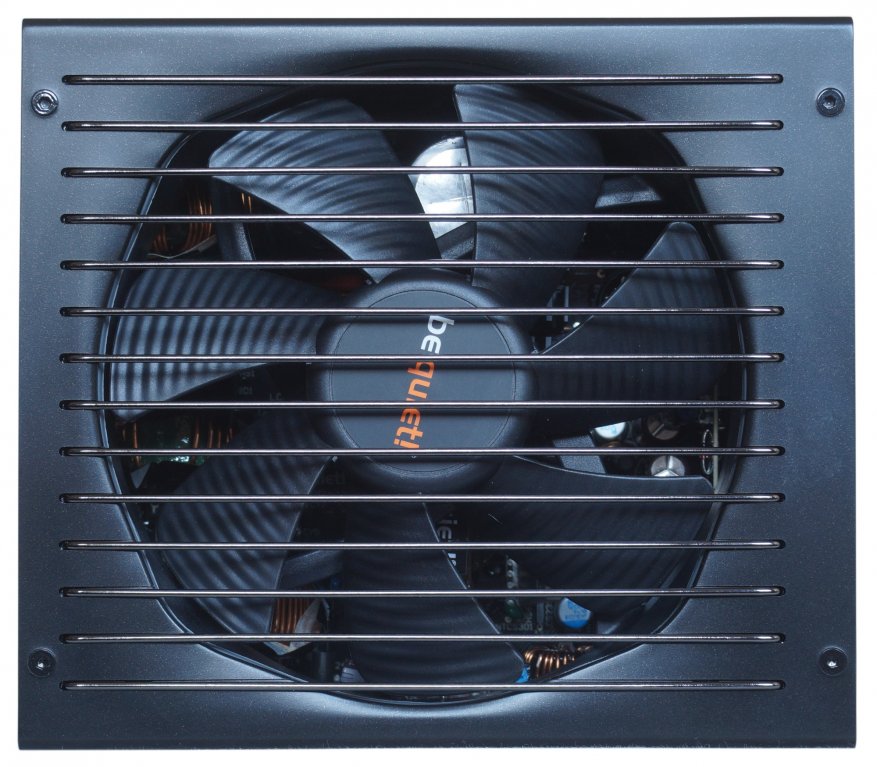

Решетка вентилятора изящна и незаметна для воздушного потока.
На одной боковой стороне выштампован логотип.

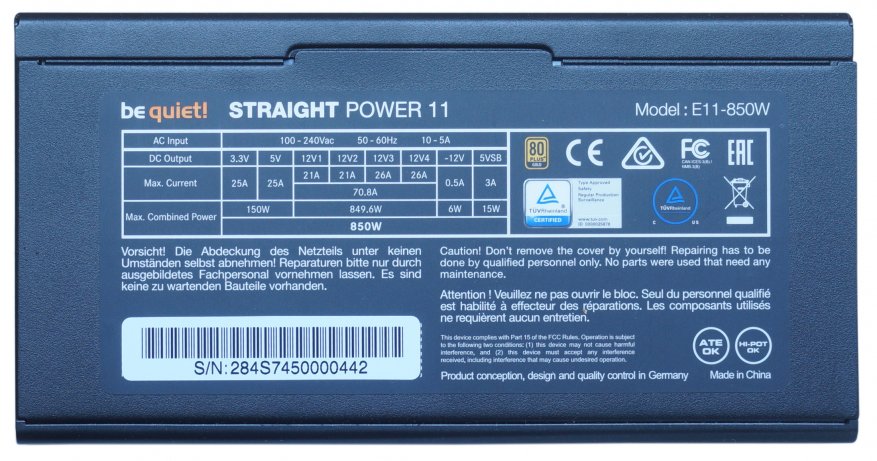

Вид на наклейку с характеристиками с другого бока. Красивая наклейка и достойные характеристики! Обратите внимания на ток по 12 В линии (линиям, их там по старой традиции аж четыре штуки).
Сзади установлена клавиша включения, сетевой разъем и имеются дырдочки для убегающего воздуха.
В этой части расположены разъемы для подключения кабелей.
Снизу ничего. Можно нарисовать миниатюру, как блок питания сражается с пульсациями, или приклеить наклейку с Анджолиной Джоли. Полный простор для творчества.
Не правда ли красив?
Кабельное хозяйство
Я приветствую подход, когда все кабели можно снять. Такой блок удобнее при установке, и в обслуживании. Противники модульности упирают на то, что пайка или обжим надежнее, а кабели, которые в любой системе используются всегда (24-пин АТХ, питания процессора), вовсе незачем делать модульными. Смысл есть и в таком подходе. При некачественном контакте можно получить оплавленный разъем, а то и проблемы с другими комплектующими, подключенными к нему.
Думайте сами, решайте сами, как пел один заблудившийся врач-алкоголик очень симпатичной женщине не умеющей готовить рыбные блюда. Мне, как я сказал выше, нравятся полностью модульные блоки.
Как вы заметили, разъемов PCI-E 6+2-пин всего четыре. В этом месте майнеры грустно вздохнули и закрыли обзор. Это для блока мощностью 850 Вт! И как мне эти ватты из него вытащить? Я вижу один путь — мощный процессор, пара 1080 ti или NVIDIA TITAN и все это в экстремальном разгоне. Запас у блока еще останется. Если у вас другая конфигурация, то это блок не для вас. Да, осталось еще купить пару 1080 ti или NVIDIA TITAN. В нынешней ситуации дешевле купить Мавзолей Владимира Ильича с Владимиром Ильичем внутри.
Разборка
Разбирать be quiet! Straight Power 11 850W очень весело. Сначала думается, что открутив 4 винта сверху мы снимаем крышку. Ан нет. Оказывается под наклейкой в передней части еще 6 винтов. А отклеивается она очень неохотно. Обычным пользователям то на это чихать, гарантия 5 лет как-никак. А мне вот доставило удовольствие. Ненавижу винты под наклейками. Ранее не любил сильно из-за этого Термалтейк, а вот теперь неожиданно и эти блоки добавили счастья.
Внутри мы видим переработанный блок компании FSP.
Расшифровка обозначений:
1) Фильтр;
2) Радиатор диодного моста;
3) Реле;
4) Дроссель корректора мощности;
5) Высоковольтные сглаживающие конденсаторы;
6) Радиатор с элементами корректора мощности;
7) Радиатор транзисторов преобразователя;
8) Резонансный контур;
9) Плата с микросхемой преобразователя;
10) Выходной фильтр 12 В канала;
11) DC-DC преобразователь 5 и 3,3 В каналов;
12) Плата с выходными разъемами;
13) Дежурный источник питания.
На розетке имеется фильтрующий конденсатор.
Там же находим микросхему разряда (IC4 на фото, и рядом пара разрядных резисторов R35 и R37). Что-то типа этого, только в другом корпусе. Такие микросхемы стали устанавливать в БП не так давно и это однозначно говорит о том что перед нами свежая разработка.
Далее полноценный фильтр. Рядом с NTC-термистором, который ограничивает стартовый ток заряда конденсаторов, расположено реле, которое отключает его. Именно из-за него при старте и выключении блока слышен негромкий щелчок.
Да GBJ2506 , включенных параллельно, расположена на небольшом радиаторе.

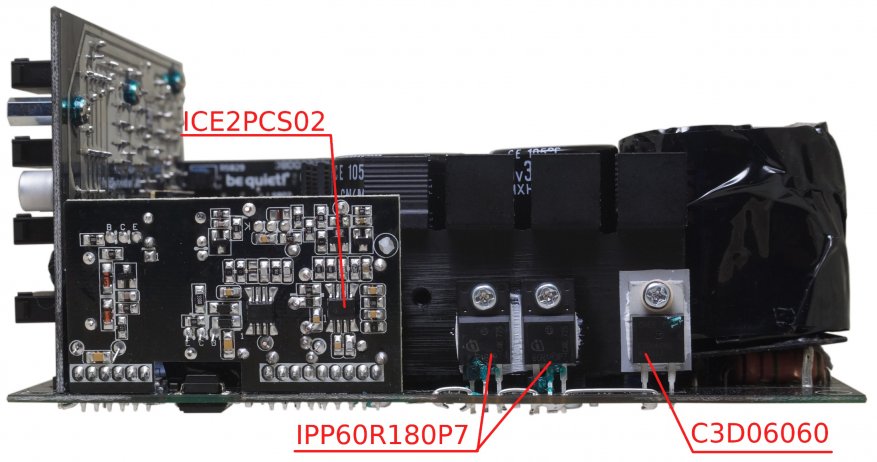

Микросхема ICE2PCS02 (активный корректор коэффициента мощности) расположена на вертикальной плате сбоку. В схеме корректора используется два MOSFET IPP60R180P7 и Шоттки C3D06060.
Высоковольтных сглаживающих конденсаторов два — Nichicon (470 мкФ, 420 В, 105 °C), и Rubycon (330 мкФ, 420 В 105 °C).
Суммарная емкость при параллельном включении — 800 мкФ.

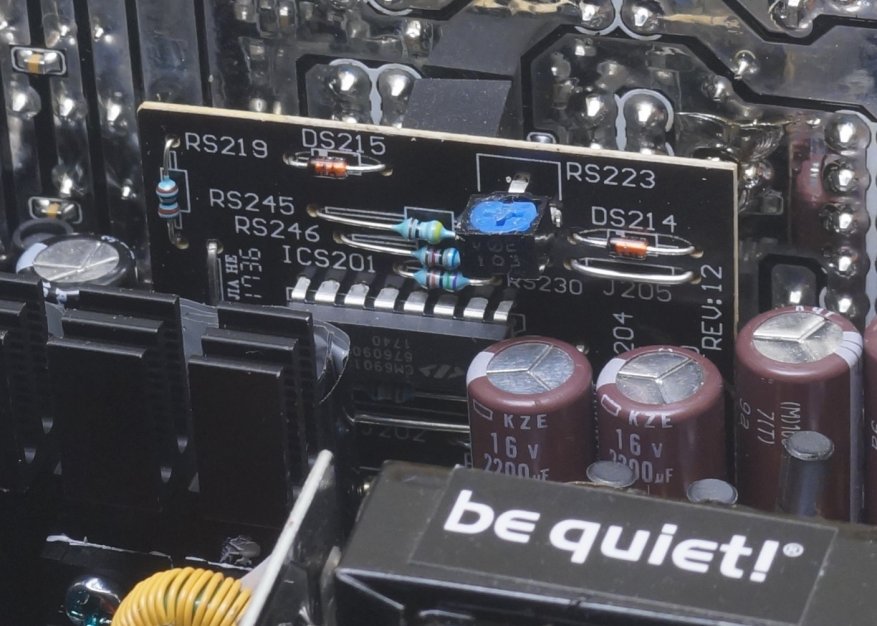

Микросхема резонансного преобразователя CM6901 и резонансный контур (дроссель и пара конденсаторов) также расположены на отдельных платах.
Транзисторы преобразователя в количестве двух штук находятся на радиаторе в центре блока.

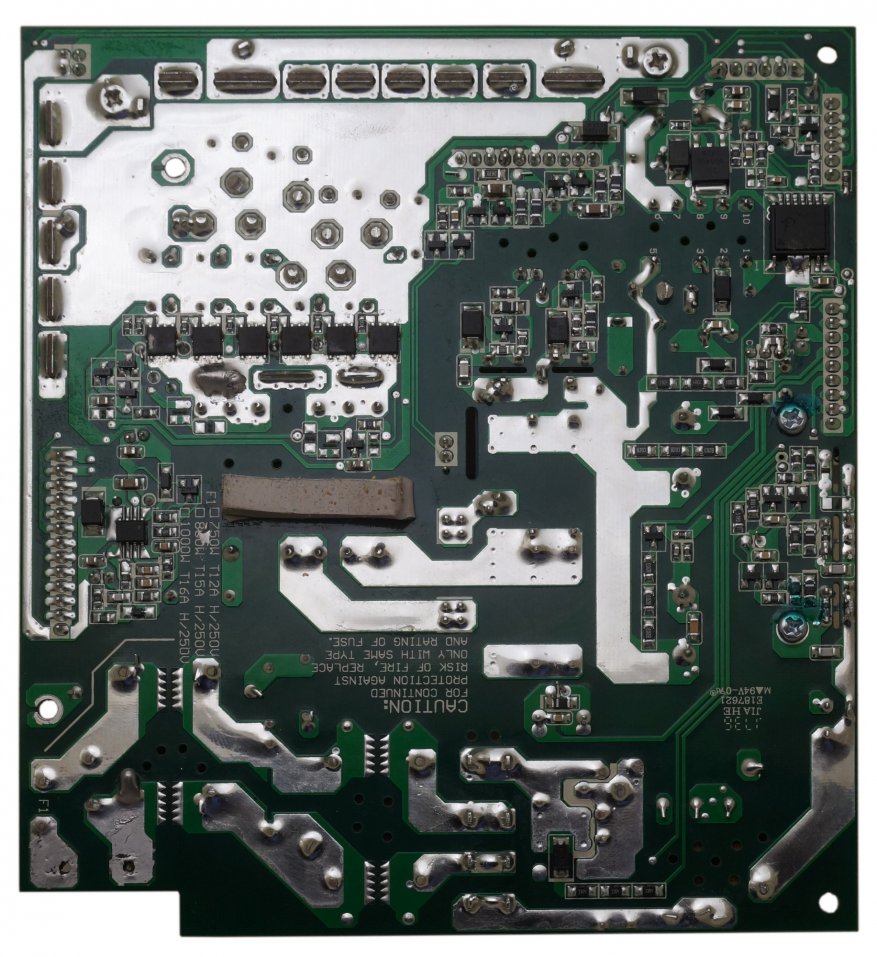

Транзисторы синхронного выпрямителя 12 В канала (шесть штук TPHR8504PL от Toshiba) распаяны на обратной стороне платы. Через термопрокладку они контактируют с нижней стороной корпуса.

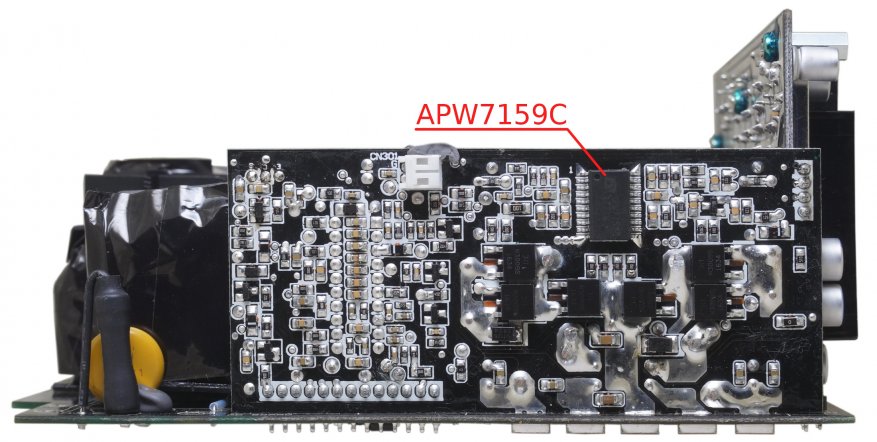

На еще одной вертикальной плате сбоку расположена микросхема двухканального DC-DC преобразователя APW7159C для напряжений 3,3 и 5 В.
На каждый канал имеется по три транзистора N3009S.
Все электролитические конденсаторы в блоке самурайского происхождения, что не может не радовать. В дежурном источнике питания Rubycon, на 12 В канале — Nippon Chemi-Con. Также использовано много конденсаторов с твердым электролитом.

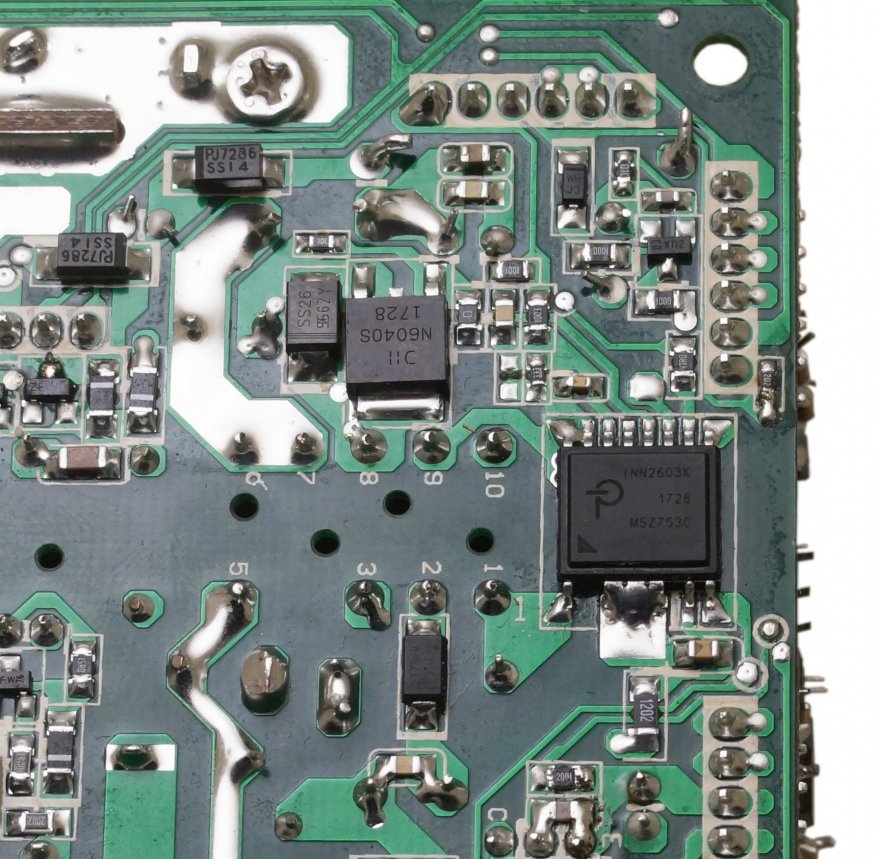

Это преобразователь, построенный по топологии Flyback с интегрированным мосфетом на высоковольтной стороне и драйвером синхронного выпрямителя на низковольтной. Микросхема и транзистор выпрямителя N6040S через термопрокладки контактируют с нижней частью корпуса.

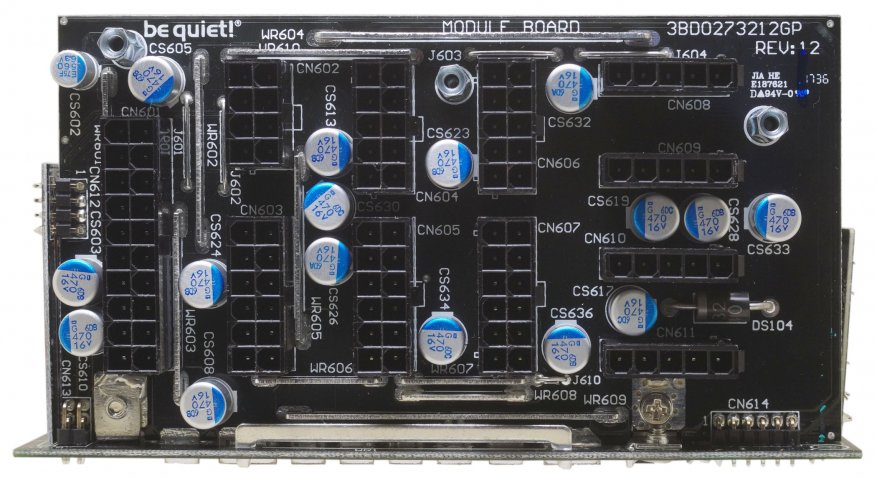

Все напряжения поступают на плату с выходными разъемами через дорожки на платах, без использования проводов. Как пишут на сайте производителя:
«Инновационная беспроводная конструкция DC-преобразователя Straight Power 11 850W улучшает воздушный поток и чистоту сигнала, а также максимально увеличивает долговечность компонентов.»
Насчет чистоты сигнала они немного загнули, но такая компоновка действительно экономит пространство и улучшает охлаждение компонентов. Подобные конструкции есть и у других производителей. Ничего экстраординарного.
В качестве супервизора используется Weltrend WT7579.
Качество пайки вам, надеюсь, видно. Ноу проблем! В целом кишочки блока генерируют у меня исключительно положительные эмоции. Ничего нового нет, разве что выпрямитель на MOSFET вместо обычных диодов в дежурке, но сделано все очень тщательно и качественно, на уровне лучших брендов.
Система охлаждения
В блоке используется фирменный 135-мм вентилятор SilentWings® 3 с гидродинамическим подшипником и профилированными лопастями.
Антивибрационное крепление в данном случае не использовали. Правильно. Толку от него при грамотно сделанном вентиляторе ноль целых хрен десятых.
Компании FSP начихать на модные веяния, поэтому никакого полупассивного режима работы вентилятора тут нет. Как только вы нажмете на кнопку старт — вентилятор заработает. Другое дело, что его не слышно. Вообще. Чем мне нравятся вентиляторы be quiet!? Качеством. Максимальные обороты у данного экземпляра заявлены 2100. А он примерно на 200 работает в простое. Блок питания тихий при любой нагрузке.
Тестирование
Как обычно для нарузки я использую самодельный стенд ужасающего внешнего вида с MOSFET-ми, резистором и несколькими другими детальками.

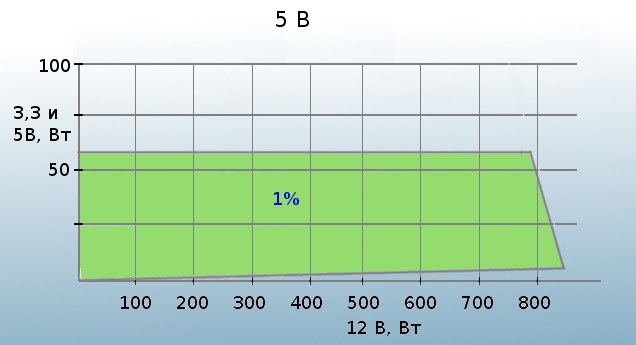

Полностью строить графики КНХ я не стал, так как нагрузка на 5 В и 3,3 В каналы в современных компьютерах невелика, поэтому верхняя часть графика представляет чисто теоретический интерес.
Пульсации измерялись осциллографом Hantec DSO5102P около разъемов при подключенных параллельно керамическом конденсаторе емкостью 0,1 мкФ и танталовом емкостью 10 мкФ (как требуют того ATX и EPS).

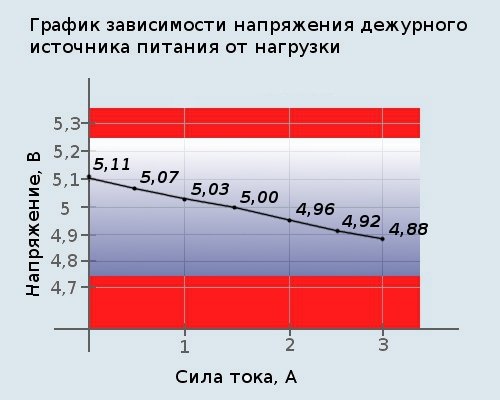

Дежурный источник питания
Описывать нечего, все в порядке. Красная зона на графике, это выход за пределы максимального отклонения. Как видите, кривая до них не доехала. Отлично.
Изначально канал чуть завышен до 12,11 В. При максимуме падает до 11,94 В. Отклонение не превышает 1% во всем диапазоне нагрузок.
Аналогично 12 В каналу. Отклонение не выше 1%.

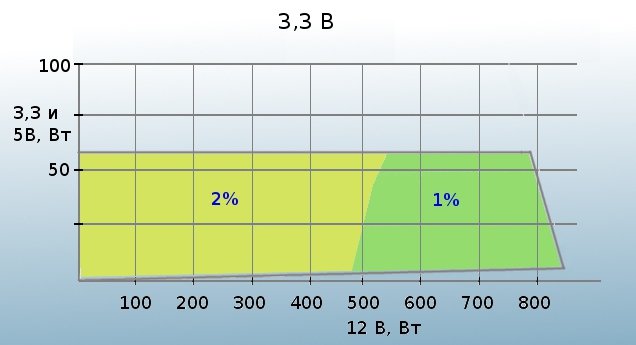

В простое напряжение 3,35 В, (+1,5 % ). С увеличением нагрузки также ведет себя очень неплохо.
Пульсации
По всем каналам они в намного ниже максимально допустимых.
По 5 В и 3,3 В каналам пульсации не превышали 10 мВ.

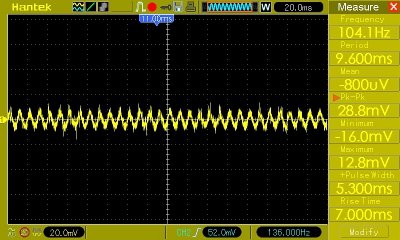

По 12 В каналу высокочастотные пульсации также очень небольшие, но присутствуют низкочастотные на удвоенной частоте сети.
Впрочем, их размах также с очень большим допуском укладывается в требования стандарта. При допустимых 120 мВ для 12 В канала, максимум что я видел — всплески до 40 мВ.
Кстати, по осциллограммам видно, что преобразователь работает на частоте около 50 кГц.

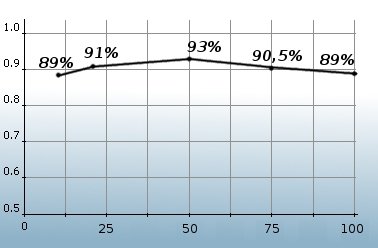

Блок полностью соответствует заявленному классу эффективности 80 Plus Gold.
Выводы
Каждый камешек, что смог, перевернул. Заглянул во все норки сусликов. Надеюсь, вам понятно что из себя представляет be quiet! Straight Power 11. Очень хороший БП, с отличной стабильностью напряжений, тихий, полностью модульный и с очень презентабельной внешностью. Минус я озвучил: всего 4 PCI-E коннектора. Ну никак вам не получится извлечь все его 850 Вт штатным методом. Рекомендованная цена для Straight Power 11 850W 170 евро, или примерно 11700 руб по современному курсу. Какова его цена будет в реальности неизвестно, скорее всего чуть больше. Могу я вам его рекомендовать к покупке? Вполне возможно, хотя в данном сегменте очень много конкурентов. Причем с нормальным для такой мощности количеством разъемов и полупассивным режимом работы вентилятора. Но если вы купите, то не разочаруетесь. Покупатель данного блока не майнер и не читает моих обзоров.
И все же, блок очень хорош, очень!
Плюсы
— невысокий уровень пульсаций;
— хорошая стабильность напряжений;
— отличный дизайн;
— модульность;
— качественный и тихий вентилятор.
Минусы
— цена;
— всего 4 PCI-E коннектора.
Оглавление
Вступление
На тестирование в лабораторию Overclockers.ru прибыли блоки питания немецкой компании be quiet!, относящиеся к новейшей линейке Straight Power 11. Это семейство БП было анонсировано на главной «железной» выставке CES 2018 в январе текущего года, а в российскую розницу первые устройства поступили весной.
реклама
Важно отметить, что новая серия пришла на смену линейке Straight Power 10, предлагавшей очень сходный набор характеристик и знакомой нам по двум протестированным моделям мощностью 600 Вт и 700 Вт. Ключевые отличия новинок сводятся к двум пунктам – и оба они, так или иначе, касаются проводов.
Во-первых, БП выполнены по полностью модульной конструкции, что ранее было характерно только для «платиновых» флагманов be quiet!. Во-вторых, их «начинка» изготавливается по передовой «беспроводной» схеме. Разумеется, это не означает, что на каком-то этапе электричество передается «по воздуху». Все проще – для всех соединений компонентов, расположенных на плате, используются дорожки, а не шнуры. По заявлению производителя, это позволяет сократить электрические и тепловые потери на контактах и одновременно улучшает охлаждение БП, благодаря более свободному движению воздуха внутри корпуса.
Всего в линейку Straight Power 11 входят шесть моделей мощностью 450, 550, 650, 750, 850 и 1000 Вт. Сегодня мы рассмотрим старший «киловаттник» (он поможет выявить весь потенциал системы охлаждения) и 650-ваттную модель, которая относится к одной из наиболее популярных мощностных категорий.
реклама
Обзор be quiet! Straight Power 11 650W и Straight Power 11 1000W
Упаковка и комплектация
Блоки питания Straight Power 11 поставляются в коробках одинаковых размеров (интересно отметить, что при этом они отличаются по габаритам корпуса). Оформление, в традициях be quiet!, очень скромное, впрочем, «отсутствие дизайна – тоже дизайн». Производитель старательно намекает, что выпускает серьезное «железо» и не гонится за дешевыми внешними эффектами.
Зато с информативностью полный порядок: педантичные немцы приводят развернутое описание БП с таблицами и графиками.
К надежности и аккуратности упаковки нет никаких претензий: конструкция с картонной «распоркой» выглядит необычно, но обеспечивает надежную защиту БП от ударов.
По меркам дорогостоящих моделей комплект поставки оказался достаточно скромным, хотя добавить сюда что-то действительно полезное сложно.
В набор входят инструкция, пластиковые стяжки, крепежные винты и шнур питания. Также к этому списку можно отнести две матерчатые стяжки с застежками-липучками, которыми скреплены кабели БП, лежащие в коробке.
Внешний вид и особенности конструкции
Внешне устройства линейки Straight Power 11 не отличаются от своих предшественников десятой серии. Главная внешняя особенность новинок – это необычная форма решетки и отверстия для вентилятора. По словам производителя, она продиктована соображениями аэродинамики и должна заметно улучшать характеристики вертушки за счет минимизации сопротивления.
В остальном устройства выглядят достаточно скромно и мало отличаются от аналогов. Еще один важный момент – размерность корпуса. При беглом осмотре две модели кажутся одинаковыми, но на самом деле это не так. Взгляните на следующее фото:
реклама
Длина корпуса моделей мощностью 450, 550 и 650 Вт составляет 160 мм, а модификаций номиналом 750, 850 и 1000 Вт – 170 мм. Это на 21 мм и 31 мм больше стандарта, определенного спецификациями ATX. Данный момент следует учитывать при покупке устройств, особенно если вы планируете установить Straight Power 11 в компактный системный блок, где место для БП жестко ограничено.
Для охлаждения БП используются фирменные вентиляторы be quiet! Silent Wings 3 с «рифлеными» лопастями – они знакомы нам по другим устройствам производителя и успели хорошо показать себя в тестах на уровень шума. Вертушки снабжены надежными гидродинамическими подшипниками с заявленным ресурсом не менее 100 000 часов. Скорость вращения может достигать 2100 об/мин, максимальная потребляемая мощность – 6.72 Вт.
Оба блока выполнены по полностью модульной схеме, при этом разъемы для подключения шнуров скомпонованы совершенно по-разному (старшая модель показана сверху).
Рассмотрим мощностные характеристики. Младшая модель предлагает линию 12 В, разделенную на четыре виртуальных канала с ограничениями по силе тока 18 и 22 А. Такая конфигурация сегодня выглядит необычно и идет вразрез с повальной модой на единую линию.
реклама
Суммарная мощность, которую БП способен отдать по каналу 12 В, составляет 649.2 Вт – показатель соответствует заявленному номиналу. Сила тока на линиях 3.3 В и 5 В может достигать 24 А, суммарная нагрузка – до 140 Вт.
У старшей «киловаттной» модели линия 12 В также делится на четыре вторичных канала. Ограничение по силе тока в этом случае составляет 30 А (360 Вт) и 22 А (264 Вт), максимальная суммарная нагрузка – 999.6 Вт. Показатель вновь близок к идеалу.
реклама
Перейдем к набору разъемов. Оба устройства снабжаются кабелем с составным коннектором PCI-e 20+4-pin, что обеспечивает совместимость с максимальным количеством материнских плат.
А вот по количеству разъемов CPU блоки не равноценны: версия 1000W предлагает два коннектора (именно этот набор шнуров показан на снимке), а 650W – только один. Впрочем, это соответствует мощностным категориям моделей.
реклама
По количеству коннекторов для подключения периферии разница не столь значительна. Более мощный БП предлагает 11 коннекторов SATA и 4 Molex, а менее мощный – 9 SATA и 3 Molex. Обоих наборов с избытком хватит для любой домашней системы.
На сей раз у нас есть возможность заглянуть внутрь блоков питания, хоть это и не предусмотрено обязательными требованиями методики. Воспользуемся ей!
реклама
На первый взгляд может показаться, что платы заметно отличаются – но все дело тут в размерах конденсаторов и катушек преобразователей, схематично устройства совершенно идентичны.
В обоих случаях БП создан по схеме с резонансным преобразователем (LLC), синхронным выпрямителем и независимыми DC-DC-преобразователями напряжений 3.3 В и 5 В. Как и было обещано производителем, ни одного шнура здесь нет (ну разве что провод для подключения вентилятора). В конструкции применяются японские конденсаторы с рабочей температурой до 105 градусов (основные «банки» маркированы как изделия Nichicon и Rubycon).
Качество пайки никаких сомнений не вызывает. За производство платформы отвечает знаменитая компания FSP.
