Тишина и эффективность мирового класса
be quiet! Straight Power 11 550W поднимает уровень качества для компьютерных систем, от которых требуется бесшумная работа без малейших компромиссов в качестве питания.
- Практически бесшумный вентилятор Silent Wings 3 135mm
- Воронкообразный воздухозаборник для улучшения воздушного потока
- Беспроводная конструкция DC-преобразователя внутри корпуса улучшает охлаждение и долговечность работы компонентов
- Полностью модульная система кабелей для максимальной совместимости
- Эффективность 80 PLUS ® Gold (до 93%)
- Поддержка мощных видеокарт благодаря двум разъемам PCI-Express
- Японские конденсаторы с температурным режимом до 105°C обеспечивают стабильность и надежность
- Соответствие требованиям ErP и Energy Star 6.1
- 5 лет гарантии от производителя
- Фотографии
- Видео
В январе 2018 года фирма be quiet! обновила серию БП высокого класса Straight Power (честная мощность). Линейка получила порядковый номер 11 и состоит из шести моделей мощностью от 450 Вт до 1 кВт.
Реинкарнация выгодно отличается от предшественницы отсутствием проводов в низковольтной части, применением исключительно японских конденсаторов, полностью модульным подключением кабелей и продвинутой схемотехникой.
При этом никуда не делись уже имевшиеся плюсы: тихий вентилятор Silent Wings, КПД до 93 % и полный набор защиты.
Я протестирую блок мощностью 550 Вт и в обзоре подробно остановлюсь на каждом из пунктов.
Упаковка и внешний вид
Картонная коробка чёрного цвета издалека сигнализирует о том, что внутри be quiet!
Представление о находящемся внутри Straight Power 11 550W можно составить по рисунку на титульной стороне упаковки. Там же указаны ключевые, по мнению производителя, преимущества устройства.
Паспортные характеристики, конфигурация кабелей и габариты представлены на обороте тары.
Под крышкой скрывается декоративная прокладка. Ниже краткое руководство, сняв которое можно добраться до блока питания и аксессуаров, разделённых с помощью картонной формы.
Габариты упаковки (Ш×В×Г): 330×248×112 мм
Сверху и тем более с боков Straight Power 11 550W хорошо защищён от ударов. Но, хотя ко мне источник питания доехал из Германии без проблем, раз уж у be quiet! плёнки без счёта, я бы рекомендовал сетевой кабель поместить в обычный прозрачный пластик, а освободившийся пакет из пузырьковой плёнки надеть на БП, усилив таким образом его защиту снизу.

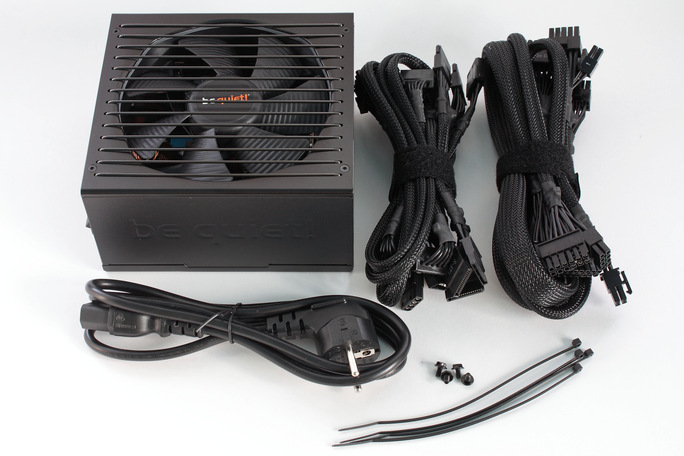

В комплекте ничего лишнего: шнур сетевого питания, выходные кабели, четыре пластиковых стяжки и крепёжные винты. О мануале упоминалось выше, а пакетик с силикагелем на фото отсутствует — все они одинаковые и всем им от воздуха одно нужно.

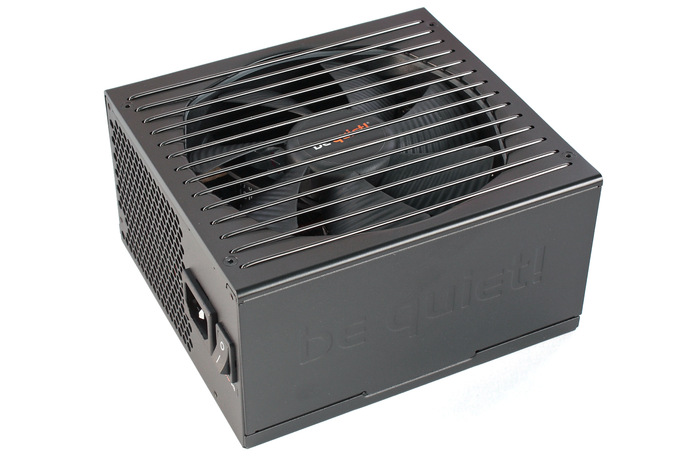

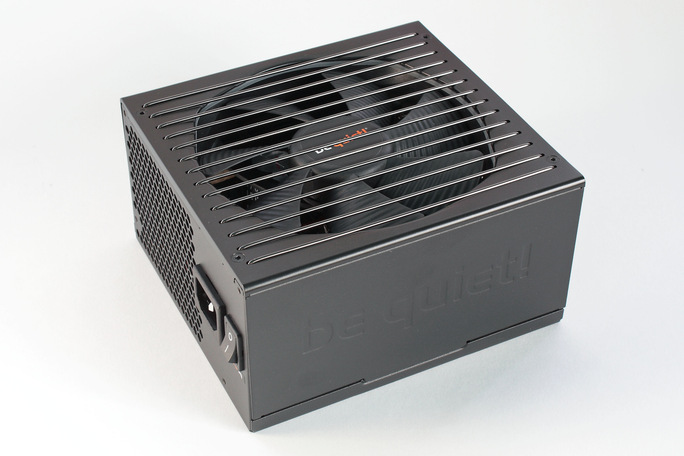

Корпус блока изготовлен из покрытого слоем матовой краски стального листа толщиной 0,8 мм. На боковинах выштамповано название фирмы.
Расположенные параллельно прутья решётки воздухозаборника создают минимальное сопротивление входящему потоку.

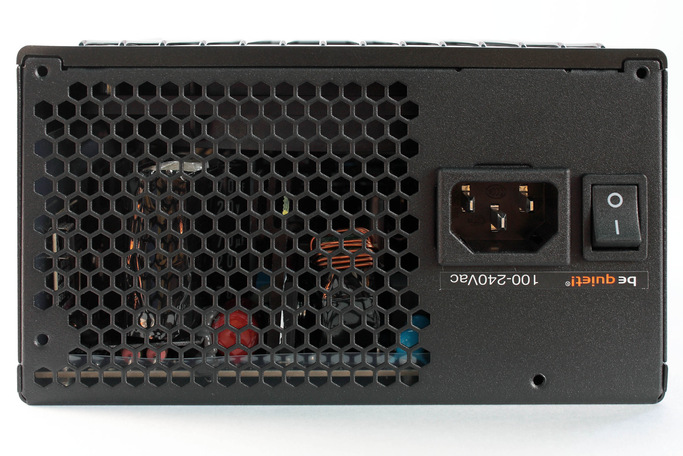

Нагретый воздух покидает Straight Power 11 550W через отверстия в виде сот на тыльной стороне. Там же размещены розетка сетевого питания и выключатель.

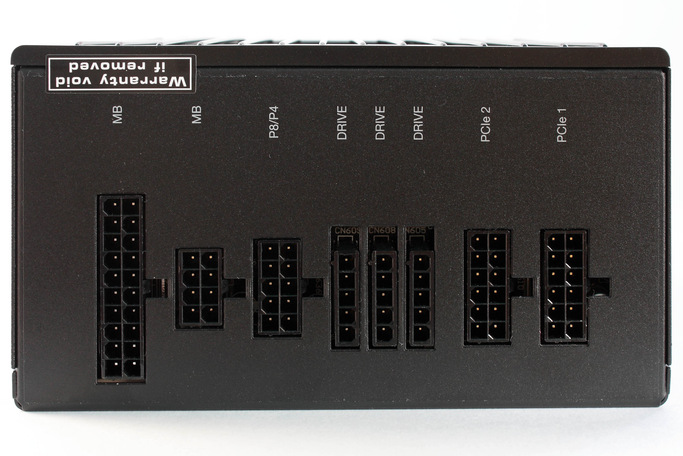

Разъёмы для подключения кабелей, расположенные спереди корпуса, подписаны, и все гнёзда разных типов отличаются формой — перепутать коннекторы не получится — и это правильно, и это хорошо.
Длина be quiet! Straight Power 11 550W на 20 мм больше обычного: 160 мм. Ширина и высота стандартны: 150 мм и 86 мм соответственно. Вес: 1,5 кг.
Кабельное хозяйство
Straight Power 11 550W относится к полностью модульным источникам питания, то есть все провода постоянного тока разъёмные.

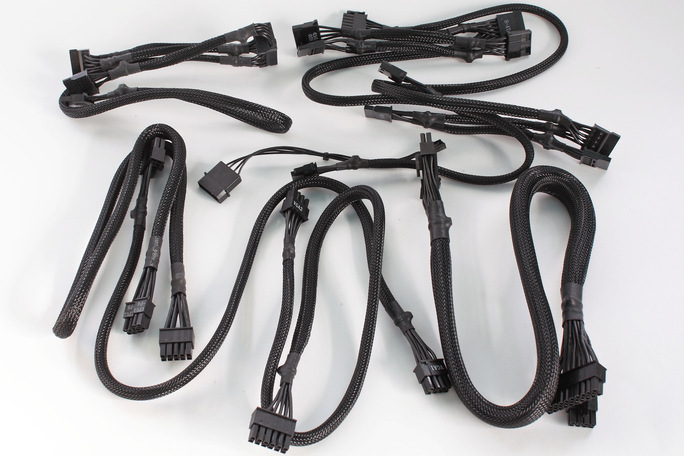

Шнуры оплетены в чёрную нейлоновую сеточку, плотно уложены и достаточно мягки для удобной укладки. Калибр проводников стандартный: 18AWG, за исключением переходника питания маломощного флоппи-дисковода — в нём 22 AWG.

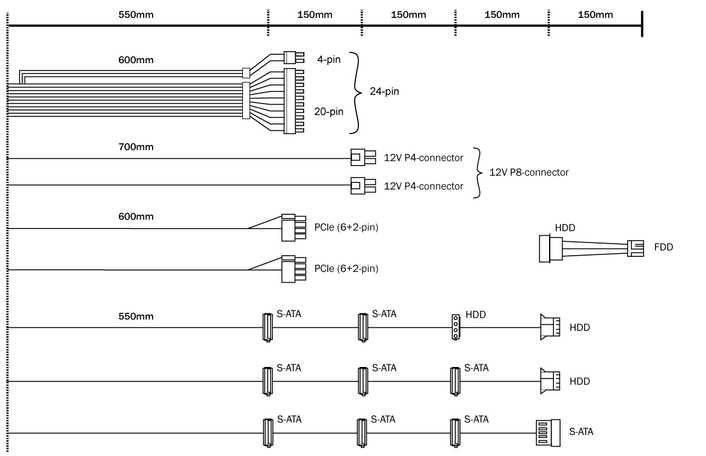

Схема производителя показывает длину шнуров и типы разъёмов. Для удобства повторю их количество:
— шлейф питания материнской платы 20+4 длиной 60 см;
— разборный 4+4 контактный шнур питания процессора длиной 70 см;
— 9 разъёмов SATA;
— 3 разъёма Molex;
— 1 переходник с Molex на FDD;
— 2 разборных 6+2 контактных разъёма PCI-E.
Более чем достаточное количество разъёмов позволит собрать хоть игровую систему, хоть дисковое хранилище. Длины кабелей питания процессора и материнской платы с запасом хватит для скрытой укладки в средних башнях и позволяет замахиваться на большие корпуса.
Паспортные данные
Straight Power 11 550W работает от сети переменного тока в диапазоне напряжений 100-240 В. Практически полную мощность он способен отдать по линии +12 В, что указывает на применение в устройстве современной схемотехники. Из остальных каналов нас интересует канал питания управляющих элементов блока и периферии — дежурка. Она рассчитана на ток 3 А, этого более чем достаточно по нынешним меркам.
Схемотехника
OEM-производитель серии be quiet! Straight Power, естественно, компания FSP. В схеме используется раздельная стабилизация напряжений с LLC и DC-DC преобразованием.

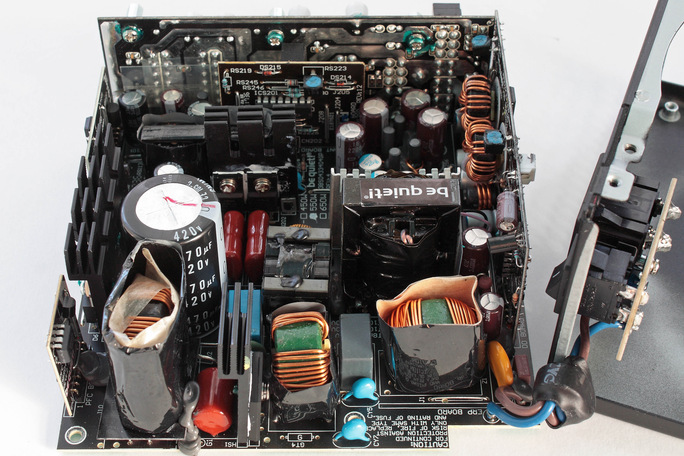

Действительно, жгута проводов над вторичной частью БП нет, а значит охлаждение конденсаторов и катушек выходного фильтра улучшено. Для распайки части элементов использованы вертикальные дочерние платы — это позволяет освободить место на основной. Вдобавок платки смещены к стенкам корпуса блока, где они не будут создавать препятствий потоку воздуха.
be quiet! не первая применила способ беспроводного соединения компонентов, но пока это редкость, которую можно только приветствовать.

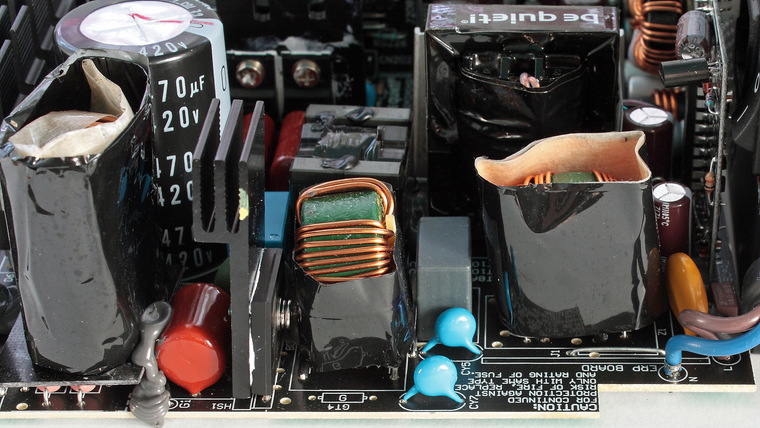

Все крупные дроссели и трансформаторы укутаны изоляцией. Массивные детали дополнительно укреплены термоклеем.
Качество сборки нареканий не вызывает.

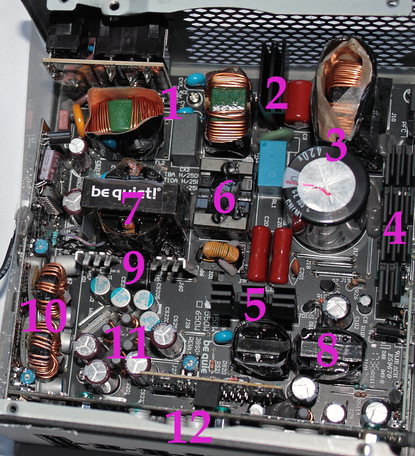

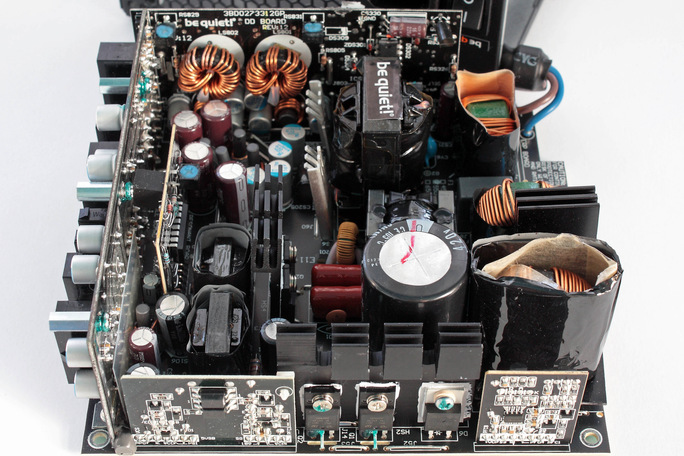

Преобразование напряжения в процессе прохождения от входа блока к выходу обозначено цифрами на фото:
1. Входная розетка/фильтр электромагнитных помех
2. Двухполупериодный выпрямитель тока
3. Катушка APFC и высоковольтный конденсатор
4. APFC (активный корректор фактора мощности)
5. Ключи главного преобразователя
6. Дроссель резонансного LLC-преобразователя
7. Силовой трансформатор
8. Трансформатор дежурного питания
9. Радиаторы синхронного преобразователя 12 В
10. DC-DC преобразователи 3.3 и 5 В
12. Плата выходных разъёмов

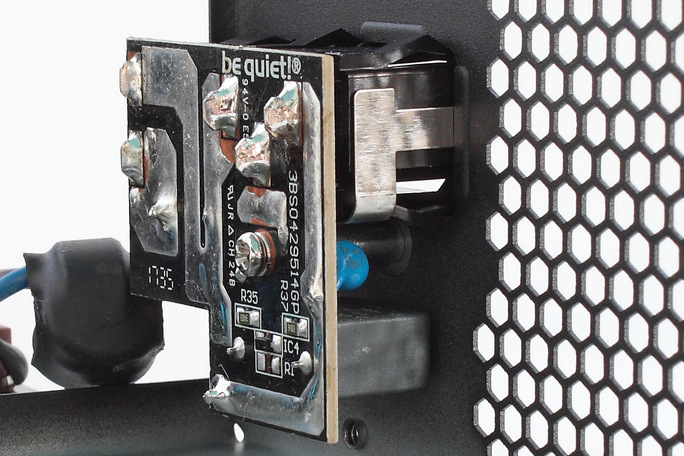

К розетке прикреплена плата, на которой распаяны пара Y-конденсаторов и X-конденсатор — части входного фильтра. Также на плате имеются резисторы, скорее всего, служащие для разряда X-конденсаторов после отключения питания.
Сетевые провода на основную плату проходят через ферритовое кольцо, снижающее помехи.
Термопрокладки на дне корпуса БП предназначены для дополнительного охлаждения мосфетов синхронного выпрямителя 12 В и элементов дежурного питания.
На основной плате оставшаяся часть EMI-фильтра и несколько элементов защиты: предохранитель в светло-коричневой коробочке — защита от КЗ, оранжевый диск варистора, защищающего от кратковременных всплесков напряжения в сети, пара катушек, пара Y-конденсаторов, один X-конденсатор, зелёный диск термистора, ограничивающего пусковые токи, и голубая коробочка реле, служащего для обхода термистора после запуска блока. Именно реле издаёт при включении щёлкающий звук, пугающий неопытных пользователей и радующий знатоков — при экономии на компонентах реле не ставят, а его наличие напротив позволяет рассчитывать на получение хорошего продукта.
Диодный мост GBU506, прикрученный через термопасту к собственному радиатору, выпрямляет переменный ток.

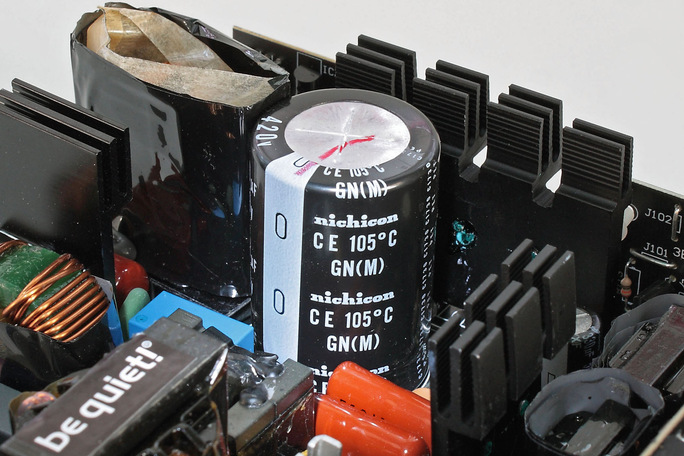

Слева от него расположилась массивная катушка корректора мощности и за ней сглаживающий электролитический конденсатор японской компании Nichicon ёмкостью 470 мкФ, рассчитанный на напряжение 420 В и способный работать при нагреве до 105 °C.
Все остальные электролиты блока также имеют японское происхождение и принадлежат к высокотемпературным сериям.

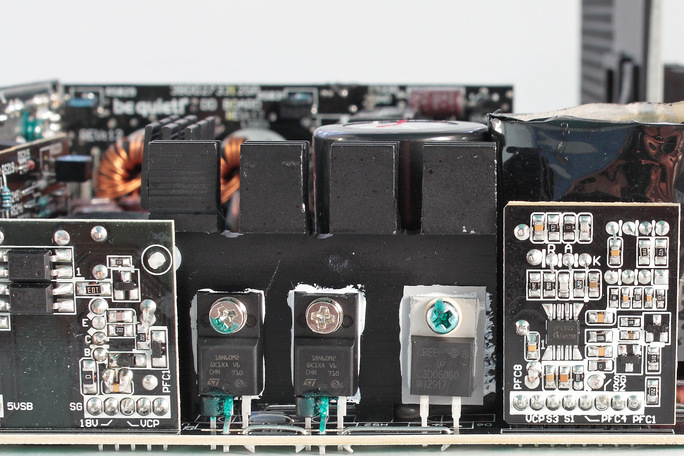

Коррекция мощности происходит с помощью диода Cree C3D06060A (600В, 8А @ 135 °C) и пары полевых транзисторов STMicroelectronics 18N60M2 (600В, 13А @ 100 °C, 0.28 Ом). Для охлаждения этих элементов служит отдельный радиатор, а чтобы тепло отводилось эффективней, использована термопаста.
Контроллер APFC Infineon ICE2PCS02 распаян на дочерней плате справа от радиатора.
Два ключа главного преобразователя STMicroelectronics 22NM60N (650В, 16А @ 100 °C, 0.22 Ом) прикручены к небольшому радиатору, а управляются они с помощью микросхемы Champion CM6901. Она регулирует и работу LLC-преобразователя — пластиковый кожух его дросселя выглядывает в левом нижнем углу фото.

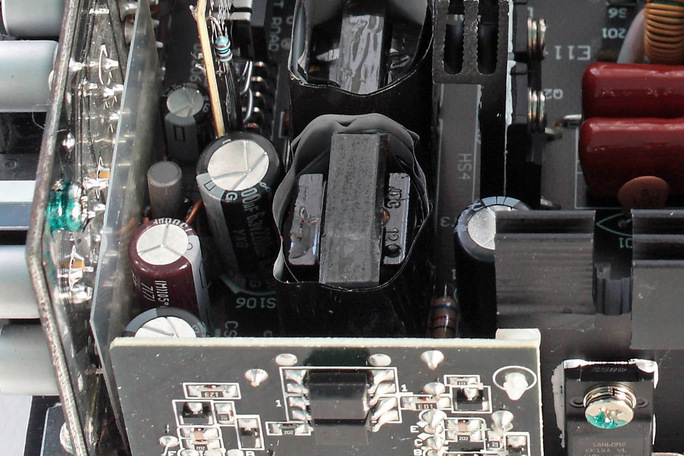

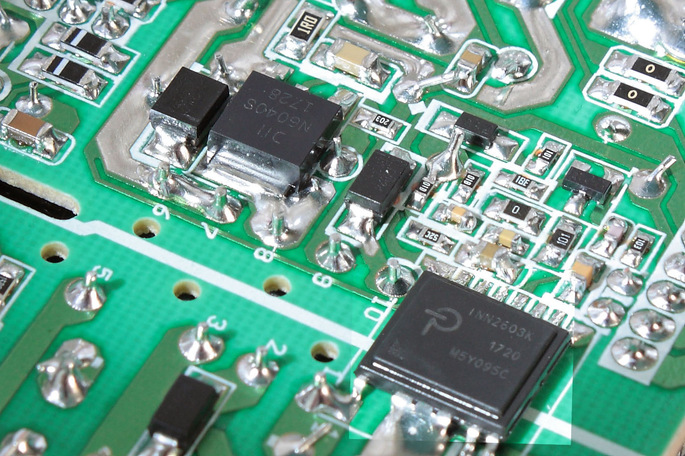

Трансформатор линии дежурного питания и сглаживающие конденсаторы размещены на верхней стороне основной платы, а на оборотной распаян чип INN2603K (15 Вт; 85-265 В) преобразователя дежурки. В микросхему встроен полевой транзистор, драйвер управления синхронным выпрямителем и интегрирована система обратной связи. Продвинутое решение.

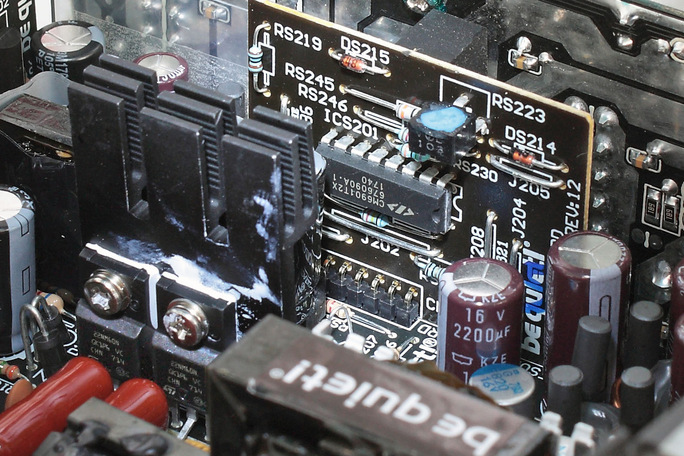

Пара мосфетов Toshiba TPHR85 04PL (40В, 150А @ 25 °C, 0.85 Ом) синхронного преобразователя, с помощью которых формируется напряжение +12 В, расположены также на тыльной стороне платы. Их радиаторы с расщеплёнными концами закреплены на лицевой стороне текстолита.

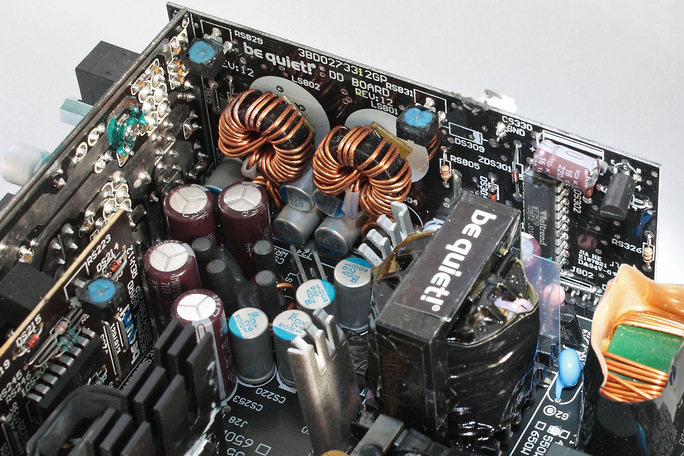

Для стабилизации напряжения и сглаживания пульсаций применяется несколько дросселей и набор электролитических конденсаторов Nippon Chemi-Con, а также полимерных. Происхождение последних неважно — они априори надёжнее электролитов.
Мониторинг и защита возложены на супервизор Weltrend WT7579.

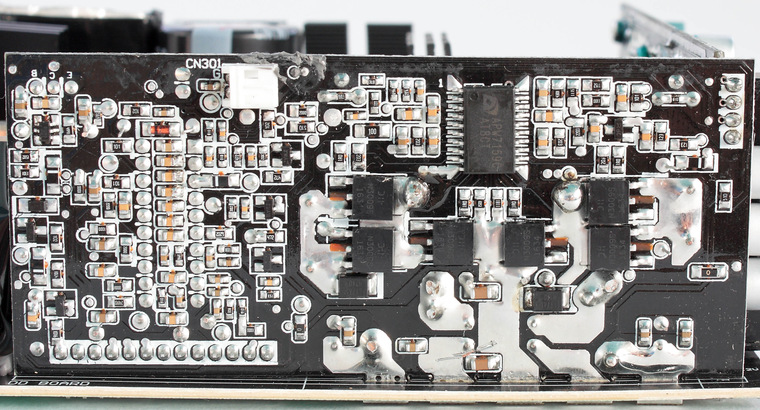

Напряжения 3,3 В и 5 В преобразуются из 12 В благодаря DC-DC преобразователю APW7159 и шести полевых транзисторов N3009S, размещённых на вертикальной плате.

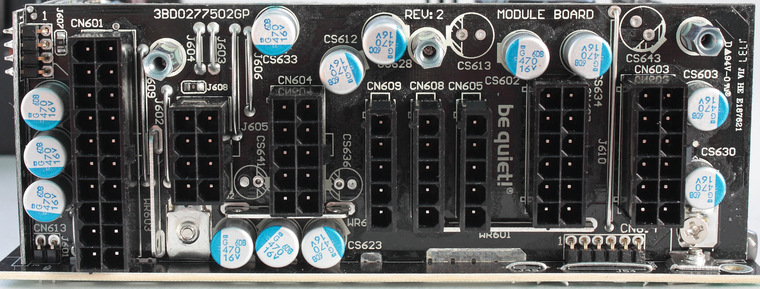

Для пущего сглаживания пульсаций на плате выходных разъёмов распаяна россыпь полимерных конденсаторов.

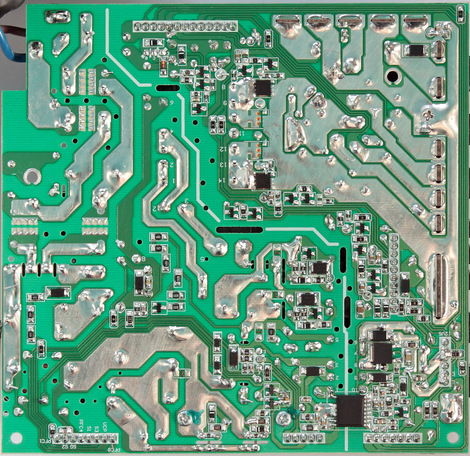

Хорошо видны контакты, по которым постоянный ток снимается с основной платы и уходит на плату разъёмов.

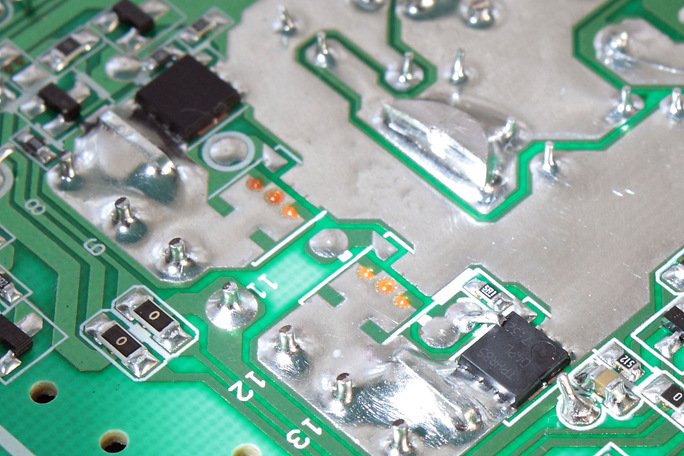

Пайка аккуратная, остатки флюса смыты, нагруженные дорожки дополнительно усилены припоем.
Методика тестирования

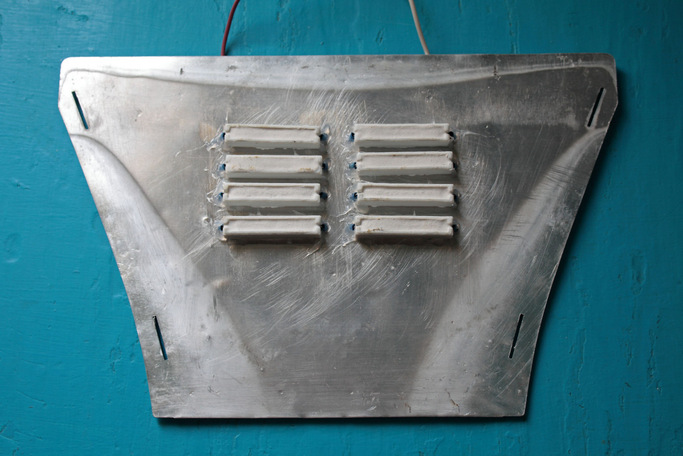

Самодельный стенд позволяет нагружать блок питания, начиная от 100 Вт и далее с шагом 60 Вт.

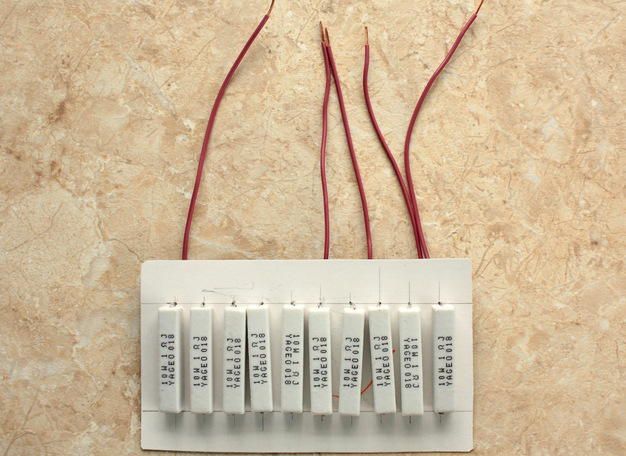

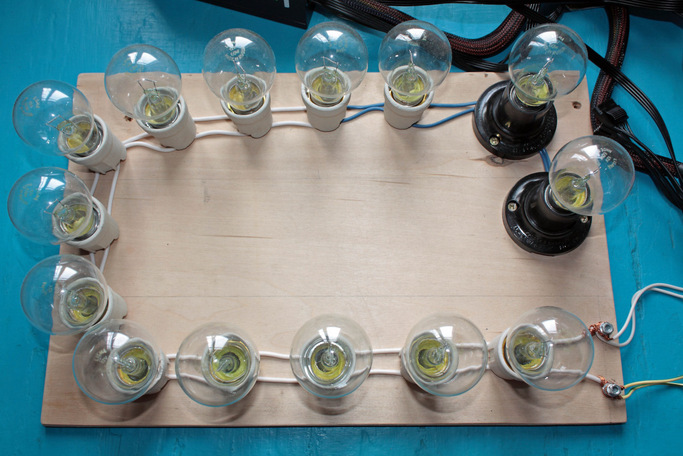

Канал +12 В нагружается с помощью ламп накаливания (12 В, 60 Вт). С линий +3,3 В и +5 В при помощи керамических сопротивлений снимается постоянная мощность 10 Вт и 30 Вт соответственно — больше сорока ватт в совокупности современные ПК по этим каналам не потребляют.
Дежурное напряжение +5 В также тестируется посредством керамических сопротивлений (10 Вт, 1 Ом).

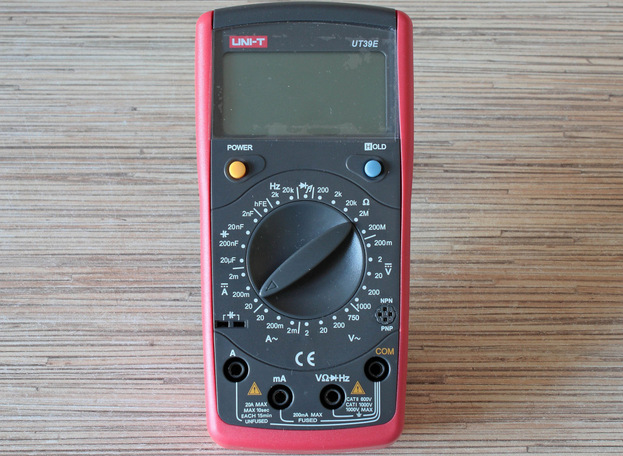

Показания снимаются мультиметром UNI-T UT39E — точность измерения постоянного напряжения ±(0,05%+3).
Тестирование

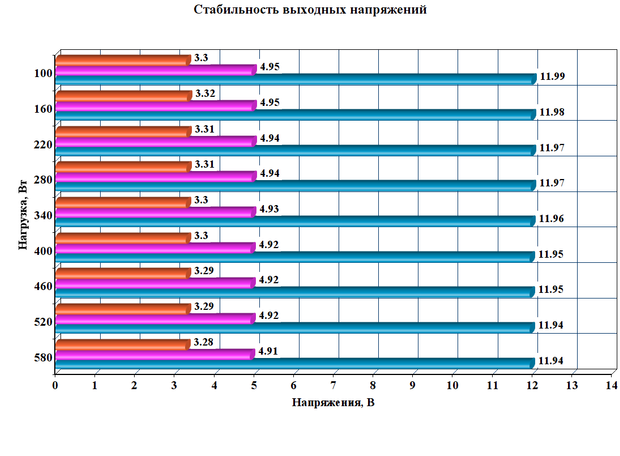

Напряжение по линии +3,3 В отклонялось в пределах 0,5 % от номинала.
По каналу +5 В изменялось не более чем на 1,7 %.
И наиболее нагруженная линия +12 В — отклонение не превысило 0,5 %.
Итого: стабильность напряжений be quiet! Straight Power 11 550W отличная, отклонения по основным линиям с запасом уложились в 2 %.
Для справки — стандарт ATX допускает отклонения напряжений до ±5 %.
КПД достоверно измерить нечем, но сертификат проверяющей организации подтверждает эффективность 80 Plus Gold. Да и по схемотехнике и низкому уровню нагрева блока при работе очевиден высокий КПД.

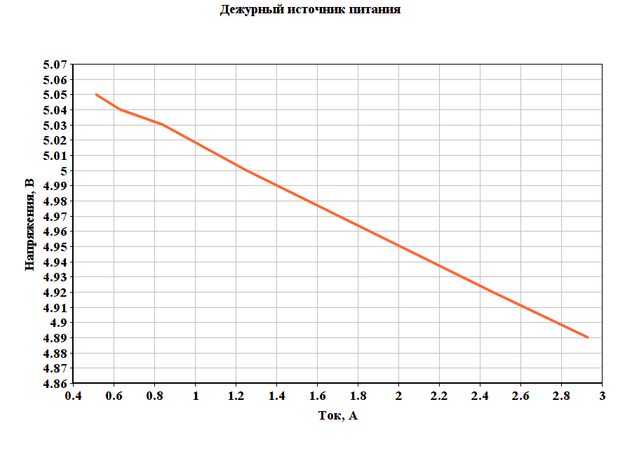

Стабилизация линии дежурного питания организована очень хорошо: отклонения не превысили 2,2 %.
Проверка на срабатывание защиты от короткого замыкания пройдена успешно.
Система охлаждения

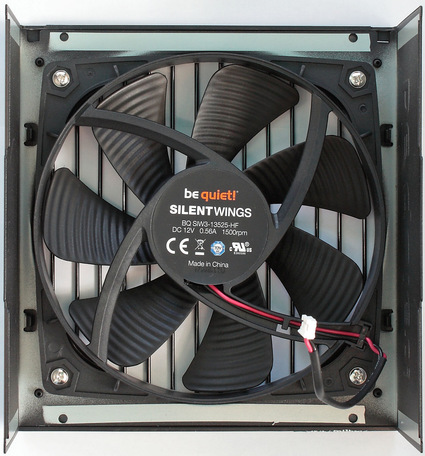

Внутренности Straight Power 11 550W охлаждает вентилятор собственного производства be quiet! — BQ SIW3-13525-HF (135х25 мм; 0,56 А; 12 В; 1500 об/мин), принадлежащий к топовой серии Silent Wings 3. Волнообразная поверхность лопастей способствует снижению аэродинамических шумов, а воздухозаборник в форме воронки должен увеличивать приток воздуха. Ось вентилятора опирается на малошумный и долговечный гидродинамический подшипник.
Питание вентилятор получает через двухконтактный разъём.

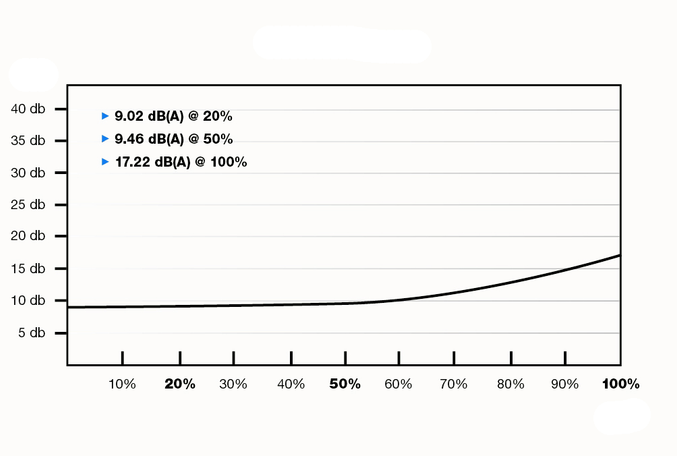

Писать об уровне шума издаваемого источниками питания be quiet! обычно скучно — очень тихие блоки во всём диапазоне нагрузок и больше добавить нечего. Вот и опять.
Захотите услышать работу be quiet! Straight Power 11 550W — придётся прислушиваться.
Итоги
Могу смело рекомендовать Straight Power 11 550W для покупки. В новой серии собраны все самые интересные решения be quiet! и в паре моментов она опережает даже главную линейку производителя — в низковольтной части исчезли провода и блоки стали полностью модульными — для многих пользователей последний момент имеет значение. Немаловажно и то, что, судя по официальному сайту, цена обещает быть сравнимой с конкурентами.
Замеченные достоинства be quiet! Straight Power 11 550W перечислю ниже, а минусов я опять не обнаружил, но не вижу в этом повода для грусти.
Плюсы:
• Отличные электрические характеристики
• Долговечные японские конденсаторы
• 100% модульная конструкция
• Очень тихая работа во всём диапазоне нагрузок.
