Asus z9pe d8 ws

Автор: | 16.12.2019

Страница 3: ASUS Z9PE-D8 WS

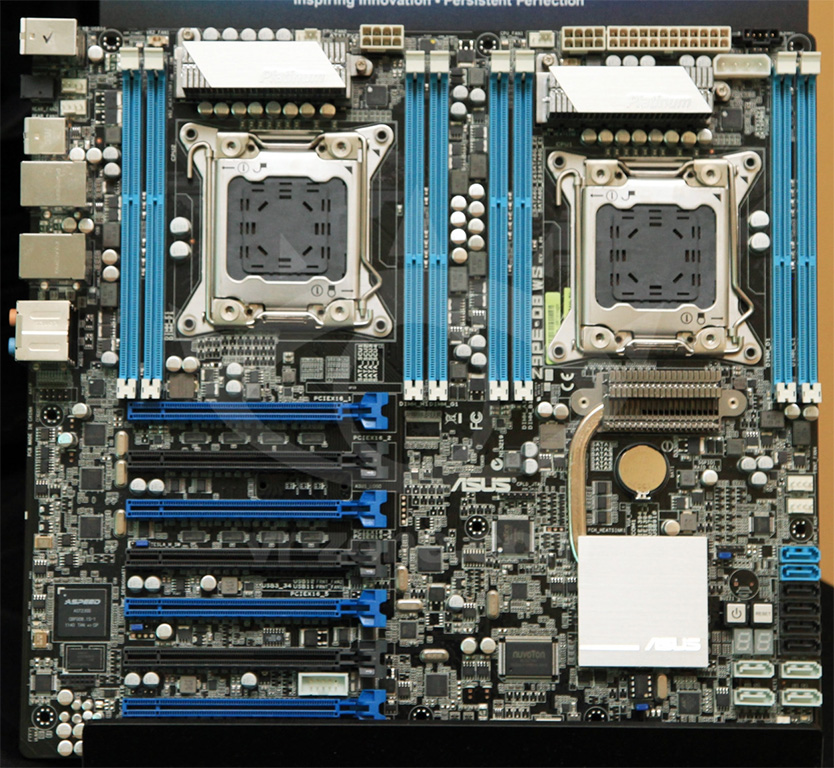

Визуально материнская плата ASUS впечатляет. Габариты у неё составляют 12" x 13", то есть перед нами модель форм-фактора EEB. И для интеграции в систему вам потребуется соответствующий крупный корпус. Причём важна не высота корпуса, поскольку до последнего слота PCI Express плата соответствует обычным размерам, а глубина корпуса (материнская плата существенно шире ATX).

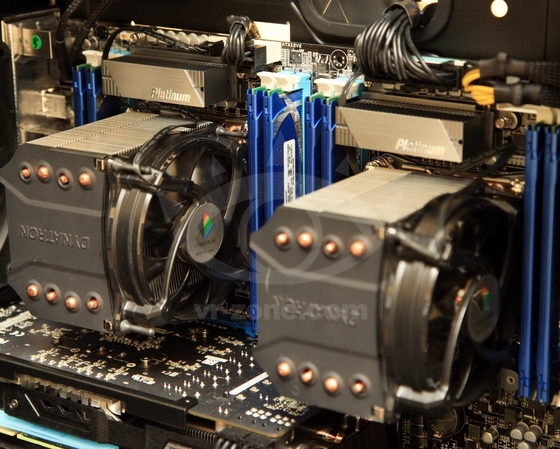

Подобная ширина позволяет установить два крупных кулера, в нашем случае мы использовали две модели Dark Rock 2 от be quiet!, однако их размер всё же вызвал некоторые проблемы. Если вы будете устанавливать модули DDR3 без распределителей тепла, то проблем с установкой Dark Rock 2 на CPU2 не возникнет. Но в нашем случае модули памяти использовали распределители тепла, поэтому один модуль пришлось немного отогнуть. В тестах всё прошло нормально, но для продолжительной работы мы бы не стали использовать такую конфигурацию. Та же самая проблема возникла и с видеокартой в первом слоте PCIe: она мешает кулеру. Конечно, можно просто игнорировать первый слот и устанавливать видеокарту в слот PCIe 3 — но тогда вы теряете возможность сборки конфигураций на нескольких GPU, и для таких случаев мы рекомендуем брать кулеры меньшего размера. Габариты 138 x 166 x 97 мм (Ш x В x Г) кулера Dark Rock 2 можно считать максимальными, во многих случаях проще будет установить кулер меньшего размера.

В нашей фотогалерее вы можете посмотреть фотографии нашей сборки.

Аппаратное обеспечение нашей платформы для рабочих станций приведено в следующей таблице:

Спецификации ASUS Z9PE-D8 WS в деталях

Производитель и
модель
ASUS
Z9PE-D8 WS
Розничная цена около 450 евро в Европе
18,2 тыс. рублей в России
Сайт производителя www.asus.ru
Функции северного моста/CPU
Чипсет Intel C602
Память и тип 8x DDR3 (2x четыре канала)
Объём памяти Максимальный 64 Гбайт (через 8-Гбайт DIMM, ECC, без ECC, небуферизованные)
SLI / CrossFire CrossFireX, SLI (2-Way, 3-Way, 4 Way)
Интегрированные функции
PCI Express 4x PCIe 3.0 x16 (x16/x16 или x8/x8/x8/x8)
2x PCIe 3.0 x16 (оба x16)
1x PCIe 3.0 x16 (x8)
PCI
Serial-ATA-, SAS- и
ATA-контроллер
2x SATA 6G и 8x SATA 3G с поддержкой RAID 0, 1, 5, 10 через Intel C602,
4x SATA 6G через Marvell 9230 контроллер (PCIe), RAID 0, 1, 10 (Windows)
USB 12x USB 2.0 (6x на панели ввода/вывода, 6x через "косички", 2x "Quick Gate" USB-порта)
4x USB 3.0 через ASMedia ASM 1042 (2x на панели ввода/вывода, 2x через "косичку")
Графические интерфейсы
Удаленное управление Aspeed AST2300
Firewire VIA VT6315N 400 Мбит/с (2x через "косички")
LAN 2x Intel 82574L Gigabit LAN
Звук Realtek ALC 898 High Definition Audio (Content Protection Support)
аналоговые, цифровые коаксиальные и оптические порты

Интересно отметить, что ASUS установила на материнскую плату Z9PE D8-WS семь слотов PCIe x16. Слоты 1 и 2 и слоты 3 и 4 совместно используют 16 линий PCIe. Если в оба совместных слота установлены карты расширения, то они будут работать в режиме x8 благодаря коммутатору ASM 1480 PCIe 3.0. Но слот 6 является "чистым" слотом типа x8, пусть даже он выполнен в физическом форм-факторе x16. Слоты 5 и 7 всегда работают с 16 линиями. Если вы хотите установить конфигурацию Quad-SLI или CrossFire, то следует использовать слоты 1, 3, 5 и 7, в результате чего все видеокарты будут работать с 16 линиями.

В целом, для карт расширения ASUS Z9PE D8-WS доступны 72 линии PCIe нового стандарта PCIe 3.0 — с полной пропускной способностью. При этом не требуются дополнительные мосты или коммутаторы, поскольку на плату устанавливается два CPU: слоты 1-4 относятся к CPU 1, а слоты 5-7 — к CPU 2 Соответственно, в случае конфигурации Quad-SLI информация между видеокартами, подключёнными к разным CPU, будет передаваться по шине QPI. Процессоры поддерживают работу в режиме с двумя CPU, то есть каждый оснащён двумя шинами QPI, но их пропускной способности должно быть достаточно.

Все интегрированные на плату компоненты, с другой стороны, подключаются к чипсету C602. Он обеспечивает восемь линий PCIe 2.0, к которым подключены чипы ASMedia USB3.0, контроллер VIA FireWire, порты LAN и контроллер Marvell. Также на плате есть и чип удалённого управления Aspeed, в результате чего задействуются все восемь линий. Приятно отметить, что мы обнаружили новый контроллер Marvell 9230, в результате чего порты SATA 6G подключаются через интерфейс x2 PCIe 2.0, поэтому производительность даже в RAID 0 с четырьмя накопителями не будет снижаться. Для контроллера Intel можно выбирать движок Rapid Storage Engine или LSI MegaRAID.

Читайте также:  Fractal design node 605 black

Восемь слотов памяти должны заполняться со слота A0 для CPU1 — иначе плата не будет стартовать. Затем ёмкость можно наращивать парами модулей до полного заполнения слотов, когда каждый CPU начнёт работать в четырёхканальном режиме. ASUS позволяет использовать только небуферизованные модули DIMM, но при установке по одному модулю на канал с этим никаких проблем не возникает.

Традиционно для ASUS, на материнскую плату Z9PE D8-WS установлены кнопки питания и сброса, отладочные индикаторы, в общей сложности восемь 4-контактных разъёмов для подключения вентиляторов, 24-контактное гнездо питания ATX и два 8-контактных гнезда питания EPS12V для CPU и контроллера RAM. Для загрузки материнской платы обе 8-контактные вилки должны быть подключены. Кроме того, можно заметить гнездо Molex для опционального дополнительного питания слотов PCIe, которые должны обеспечивать, максимум, 75 Вт на каждый слот. Для модулей памяти ASUS установила индикаторы, которые загораются в случае сбоя памяти, что позволяет более точно диагностировать соответствующие ошибки. Если вы планируете использовать материнскую плату в сервере, то пригодятся два внутренних порта USB 2.0, которые можно использовать для загрузочного USB-брелока VMWare, например. Два внутренних порта USB, которые не нужно подключать через "косичку", называются ASUS "Quick Gate".

На панели ввода/вывода ASUS Z9PE D8-WS можно заметить шесть портов USB 2.0, а также два порта USB 3.0. Оставшиеся порты USB реализованы через гребёнки, поэтому их можно вывести на переднюю панели корпуса или через "косички" назад. Кроме того, вы получите два порта Gigabit LAN, объединённый порт PS/2 и аналоговые и цифровые звуковые порты.

  • Слотовая заглушка ("косичка") с 2 портами USB и 1 портом FireWire
  • 2x "косички" последовательного порта
  • 14 кабелей SATA и переходников питания
  • Мостики SLI для конфигураций 2x, 3x и 4x
  • Заглушка панели ввода/вывода
  • Порты Q-Connector
  • Кабель USB на SATA DOM
  • CD с драйверами и программным обеспечением
  • Руководство пользователя

Комплект поставки материнской платы для рабочей станции можно назвать очень хорошим — разве что "косичка" USB 3.0 ему бы не помешала. На следующей странице мы рассмотрим BIOS и опции конфигурации материнской платы.

Средняя цена по России, руб: 32 900

Общие характеристики

Производитель

Фирма, которая произвела данную материнскую плату.

ASUS Форм-фактор

Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.

SSI EEB

Процессор

Производитель процессора

На данный момент основными производителями процессоров являются Intel и AMD.

Intel Сокет

Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.

LGA2011 Количество сокетов

Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.

2 Наличие встроенного процессора

Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.

нет Название встроенного процессора — Максимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

QuickPath Interconnect Минимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Читайте также:  Ipad mini не включается экран

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

QuickPath Interconnect Поддержка Hyper-Threading

При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.

нет Поддержка многоядерных процессоров есть Поддерживаемые процессоры Intel Xeon E5-2600

Чипсет

Производитель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel Модель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

Intel C602 Поддержка технологии Intel vPro

Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.

BIOS/EFI

Поизводитель BIOS

BIOS (Basic Input-Output System — «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.

не указан Возможность восстановления BIOS

Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.

нет Поддержка EFI (UEFI)

EFI (Extensible Firmware Interface — «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).

Оперативная память

Количество слотов оперативной памяти 8 Тип оперативной памяти

DDR или DDR SDRAM (Double Data Rate — удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.

Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.

На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR — DDR3 DIMM.

На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.

DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.

DDR DIMM— самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.

DDR2 DIMM — следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.

DDR3 DIMM — следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.

DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.

DDR3L — DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.

SO-DIMM — форм-фактор памяти, используемый в портативных устройствах.

DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.

DDR3 DIMM Максимальная частота оперативной памяти, МГц

Максимальная частота оперативной памяти, которую поддерживает материнская плата.

2133 Минимальная частота оперативной памяти, МГц

Минимальная частота оперативной памяти, которую поддерживает материнская плата.

1066 Поддержка двухканального режима оперативной памяти

Читайте также:  Bluedio подключение к компьютеру

Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.

есть Поддержка трехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.

есть Поддержка четырехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.

есть Максимальный объем оперативной памяти, Гб 64 Поддержка ECC

ECC (error-correcting code — код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).

Нет Максимальный объем ECC памяти, Гб Поддержка Регистровой (Буфферизованной) памяти

Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.

Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.

PCI/Видеокарта

Поддержка AGP

AGP (Accelerated Graphics Port — ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.

нет Количество слотов PCI-Eх16

PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!

7 Поддержка SLI/CrossFire

SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).

SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire — семейства ATI.

CrossFire X – последняя версия CrossFire.

Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.

SLI/CrossFireX Поддержка PCI Express 2.0

Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.

есть Поддержка PCI Express 3.0

Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.

есть Тип двухканального режима PCI-E Не поддерживается Тип трехканального режима PCI-E Не поддерживается Тип четырехканального режима PCI-E Не поддерживается Тип семиканального режима PCI-E Не поддерживается Количество слотов PCI-Ex8

Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.

Количество слотов PCI-Ex4

Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.

Количество слотов PCI-Ex1

Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.

Количество слотов PCI

Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!

Количество слотов PCI-X

PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.

Специально для мощных рабочих станций компания ASUSTeK Computer разработала материнскую плату Z9PE-D8-WS, которая позволяет установить сразу два восьмиядерных процессора семейства Sandy Bridge-EP. Каждое процессорное гнездо имеет свою собственную 14-фазную подсистему питания Digi+ II VRM. Для подачи питания на саму плату предусмотрены 24-контактный ATX-коннектор, два 8-контактных EPS-коннектора и 4-контактный разъём Molex.

Плата позволяет установить до восьми планок памяти типа DDR3 DIMM. Таким образом, совокупный объём ОЗУ в системе может достигать 256 Гбайт. Также отмечаются семь гнёзд расширения PCI Express 3.0 x16, четыре из которых имеют 16 линий (x16), остальные три – восемь линий (x8). Из десяти SATA-портов шесть характеризуются пропускной способностью 6 Гбит/с. Среди других особенностей платы можно выделить два контроллера Gigabit Ethernet производства Intel, два порта USB 3.0, 8-канальный HD audio-контроллер, большое количество USB 2.0-портов.

Новинка показана в рамках выставки CES 2012. Демонстрационный стенд представляет собой систему с двумя неназванными процессорами, тремя ускорителями NVIDIA Tesla, видеокартой производства ASUS.
