Анонсированные в начале января процессоры Intel Core 7-го поколения, известные также под кодовым наименованием Kaby Lake, имеют разъем LGA 1151 и, в принципе, совместимы с платами на базе чипсетов Intel 100-й серии. Тем не менее, одновременно с новыми процессорами компания Intel представила и новую 200-ю серию чипсетов, а производители материнских плат, соответственно, обновили свои модельные ряды.
В этой статье мы рассмотрим одну из новинок рынка — материнскую плату Asus Strix Z270F Gaming на базе нового чипсета Intel Z270.
Комплектация и упаковка
Плата Asus Strix Z270F Gaming поставляется в небольшой по размерам коробке черного цвета , на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, кабель RGB Header. Есть и специальная монтажная рамка для облегчения установки процессора в разъем. И самый нужный аксессуар, входящий в комплект, это подставка под пивную кружку (можно, конечно, ее использовать и под чай/кофе, но это уже называется использованием не по назначению).
Конфигурация и особенности платы
Сводная таблица характеристик платы Asus Strix Z270F Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.
Форм-фактор
Плата Asus Strix Z270F Gaming выполнена в форм-факторе ATX (305×244 мм). Для монтажа платы предусмотрены девять стандартных отверстий.
Чипсет и процессорный разъем
Плата Asus Strix Z270F Gaming основана на новом чипсете Intel Z270 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.
Память
Для установки модулей памяти на плате Asus Strix Z270F Gaming предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).
Слоты расширения
Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Strix Z270F Gaming имеется три слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и два разъема M.2, один из которых позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает устройства PCIe 3.0 x4 и SATA, а другой позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает только устройства PCIe 3.0 x4.
Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.
Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.
Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.
Четыре слота PCI Express 3.0 x1 (с закрытыми концами) реализованы через чипсет Intel Z270.
Один из разъемов M.2 (M.2_1) поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.
Еще один разъем M.2 (M.2_2) поддерживает только устройства PCIe 3.0 x4.
Видеоразъемы
Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц), HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц) и DVI-D (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.
SATA-порты
Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RA >
USB-разъемы
Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.
Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.
Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Этот контроллер подключен к чипсету двумя линиями PCIe 3.0.
Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.
Сетевой интерфейс
Для подключения к сети на плате Asus Strix Z270F Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.
Как это работает
Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут выступать порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта (в чипсете Intel Z170 под порты PCIe 3.0 отводилось 20 чипсетных портов HSIO, а всего в чипсете было 26 портов HSIO).
А теперь посмотрим, как все это реализовано в варианте платы Asus Strix Z270F Gaming.
Собственно, здесь очень просто и разделяется лишь порты SATA 6 Гбит/с. Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, то есть если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0 x4.
Разъем M.2_2 разделяется с двумя портами SATA 6 Гбит/с (SATA #5, #6), но несколько иначе, нежели разъем M.2_1. Если разъем M.2_2 используется в режиме PCIe 3.0 x4, то порты SATA #5, #6 будут недоступны (два чипсетных порта HSIO конфигурируются как порты PCIe 3.0). Если же используются порты SATA #5, #6 (два чипсетных порта HSIO конфигурируются как порты SATA), то разъем M.2_2 будет доступен только в режиме PCIe 3.0 x2. Режим работы разъемов M.2 настраивается в UEFI BIOS.
Если посчитать общее количество реализованных чипсетных портов HSIO, то их окажется 29: 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 17 портов PCIe 3.0. Еще два порта HSIO могут быть либо портами SATA, либо портами PCIe 3.0.
Блок-схема платы Asus Strix Z270F Gaming показана на рисунке.
Дополнительные особенности
Количество различных дополнительных особенностей на плате Asus Strix Z270F Gaming сведено к минимуму. На этой плате нет кнопок включения и перезагрузки, нет индикатора POST-кодов.
Тем не менее, кое-что из новомодных фишек на плате все же присутствует. В пластиковый кожух, который закрывает разъемы на задней панели платы, встроена RGB-подсветка. При подключении платы к питанию эта подсветка начинает светиться, причем цвет подсветки волнообразно меняется. Более того, с использованием специальной утилиты Asus AURA можно настраивать данную подсветку.
В одном из углов платы имеется специальное место (3D Mount), которое предназначено для крепления декоративных элементов, напечатанных на 3D-принтере. На сайте компании Asus можно даже скачать вариант чертежа такого элемента с логотипом компании Asus.
Еще одна новомодная особенность заключается в том, что два слота с форм-фактором PCI Express x16 имеют металлический кожух.
Есть тут и два специальных разъема Aura RGB Strip, которые предназначены для подключения светодиодной ленты (в комплект платы она не входит), а вот кабель-переходник длиной 77 см для подключения самой ленты в комплекте только один. Впрочем, такой кабель не является обязательным аксессуаром, можно обойтись без него, да и вряд ли у кого-нибудь возникнет необходимость подключить две RGB-ленты к плате. Просто сами разъемы для подключения ленты на плате находятся в разных местах, что очень удобно.
Есть на плате и такие перемычки, как Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (для разгона процессора, позволяет увеличивать напряжение на процессоре в более широких пределах).
Кроме того, есть двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).
Имеется (правда, непонятно для чего) и разъем для подключения раритетного COM-порта.
Также стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров, которые приобретаются отдельно.
Кроме того, имеется специальный разъем Fan Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.
Система питания
Как и большинство современных плат, модель Asus Strix Z270F Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.
Регулятор напряжения питания процессора 10-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFS4C09B и NTMFS4C06B компании On Semiconductor.
Система охлаждения
Система охлаждения платы Asus Strix Z270F Gaming состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для охлаждения чипсета.
Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU Fan, CPU Opt) для подключения вентиляторов кулера процессора, три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов и один четырехконтактный разъем для подключения помпы водяного охлаждения. Один из трех четырехконтактных разъемов для подключения дополнительных корпусных вентиляторов называется High Amp Fan и поддерживает вентиляторы с током до 3 А.
Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, плата поддерживает установку карты Asus Fan Extension (для этого предусмотрен специальный разъем) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов. Сама плата Asus Fan Extension в комплект не входит.
Аудиоподсистема
Аудиоподсистема платы Asus Strix Z270F Gaming имеет традиционное для плат Asus маркетинговое название SupremeFX. В данном случае она основана на новом HDA-аудиокодеке Realtek ALC1220, о котором пока еще нет информации на сайте Realtek.
Чип закрыт металлическим кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.
На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).
Не секрет, что линейка материнских плат ROG STRIX компании ASUS сочетает в себе хорошее современное оснащение, ряд приятных бонусов для геймеров и относительно доступную стоимость. В данном обзоре предлагаем проверить, соответствует ли такому описанию модель ROG STRIX Z270F GAMING.
Новинка выполнена на флагманском чипсете Intel Z270 и в первую очередь предназначена для работы с 7-ым поколением процессоров Intel Core (Intel Kaby Lake) для платформы Socket LGA1151, но при желании ее можно использовать и с линейкой Intel Skylake. На первый взгляд, она является одним из самых интересных предложений от тайваньского производителя по соотношению цены и возможностей для желающих собрать систему с парой видеокарт. Давайте же разберемся, так ли это на самом деле.
Спецификация
Производитель и модель
ROG STRIX Z270F GAMING
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц
2 x PCI Express 3.0 x16 (x16 / x8+x8)
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)
1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)
6 x SATA 6 Гбит/с
Intel Optane Memory Ready
RAID 0, RAID 1, RAID 5, RAID 10
1 x Intel WGI219V (10/100/1000 Мбит/с)
8-канальная с дизайном ROG SupremeFX
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
2 x разъема вентиляторов CPU (4-контактные)
1 х разъем подключения водоблока СВО (4-контактный)
3 x разъема подключения системных вентиляторов (4-контактные)
Алюминиевый радиатор на чипсете
Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O
1 x DisplayPort
1 х USB 3.1 Type-C
1 х USB 3.1 Type-A
1 x Optical S/PDIF out
5 x аудиопортов
Внутренние порты I/O
1 x USB 3.0 с поддержкой подключения двух USB 3.0
3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
Новинка поставляется в традиционной картонной упаковке, оформленной преимущественно в темных тонах со стильным логотипом STRIX на лицевой стороне. Что же касается интересных особенностей, отмеченных на упаковке, то можно выделить технологию ASUS 3D PRINTING, которая заключается в возможности загрузить и распечатать на 3D-принтере дополнительные элементы и установить их в соответствующие крепления на материнской плате.
В коробке мы обнаружили следующий набор аксессуаров:
- диск с ПО;
- руководства пользователя;
- заглушку интерфейсной панели;
- четыре SATA-шлейфа;
- инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
- мостик 2-Way NV >Дизайн и особенности платы
Материнская плата ROG STRIX Z270F GAMING выполнена на текстолите формата ATX (305 x 244 мм) черного цвета с интересным узором. В целом ее облик приятный и достаточно строгий, чтоб понравиться большинству пользователей.
LED-подсветкой оснащен только пластиковый защитный кожух над интерфейсной панелью, что неудивительно для не самой дорогой материнской платы.
Иллюминация может просто гореть определенным цветом, выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.
В свою очередь компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы на основе ROG STRIX Z270F GAMING у вас не возникнет.
Взглянув на обратную сторону печатной платы, можно отметить только опорную пластину процессорного разъема и винты крепления радиаторов системы охлаждения.
Большая часть элементов как обычно сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, порты COM и TPM, разъемы подключения температурных датчиков и светодиодной ленты, а также колодку подключения фронтальной панели.
Дополнительно отметим четыре колодки активации портов USB: три USB 2.0, одна из которых совмещена с разъемом ROG_EXT, и одну для USB 3.0. Всего на плате силами чипсета Intel Z270 реализована поддержка шести внутренних портов USB 2.0. Что же касается USB 3.0, то их также шесть: два внутренних и четыре внешних.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с.
Ввиду недостаточного количества свободных чипсетных линий, слот M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. В свою очередь второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_5» и «SATA_6») при установке PCIe x4 M.2-накопителя.
Системная плата ROG STRIX Z270F GAMING оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 32°C (при разгоне – 32,1°C);
- верхний радиатор охлаждения элементов подсистемы питания – 37,5°C (при разгоне − 38,9°C);
- нижний радиатор охлаждения элементов подсистемы питания – 43°C (при разгоне – 44,2°C);
- дроссели подсистемы питания – 45,7°C (при разгоне − 48,4°C).
Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.
Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности материнской платы ROG STRIX Z270F GAMING есть семь слотов:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х16 либо х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4).
Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.
Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает мониторинг и управляет портами PS/2 и COM.
Корректная работа двух портов USB 3.1 обеспечена силами микросхемы ASMedia ASM2142.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная утилита GameFirst IV.
Аудиоподсистема с дизайном ROG SupremeFX на основе кодека Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ и запись звука с отношением сигнал/шум 113 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется технология экранирования звукового кодека, а для обеспечения максимального качества звука применяются аудиоконденсаторы Nichicon. Также отметим наличие усилителей TI R4580I и OPA1688A с поддержкой наушников с импедансом от 32 до 600 Ом.
На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 х PS/2 Combo;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.0;
- 1 х USB 3.1 Type-C;
- 1 х USB 3.1 Type-A;
- 5 x аудиопортов;
- 1 х оптический S/PDIF Out.
Интерфейсная панель новинки выгодно отличается наличием шести портов USB, включая два высокоскоростных USB 3.1, и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM.
У ROG STRIX Z270F GAMING имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще три используются для системных вертушек.
UEFI BIOS
Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

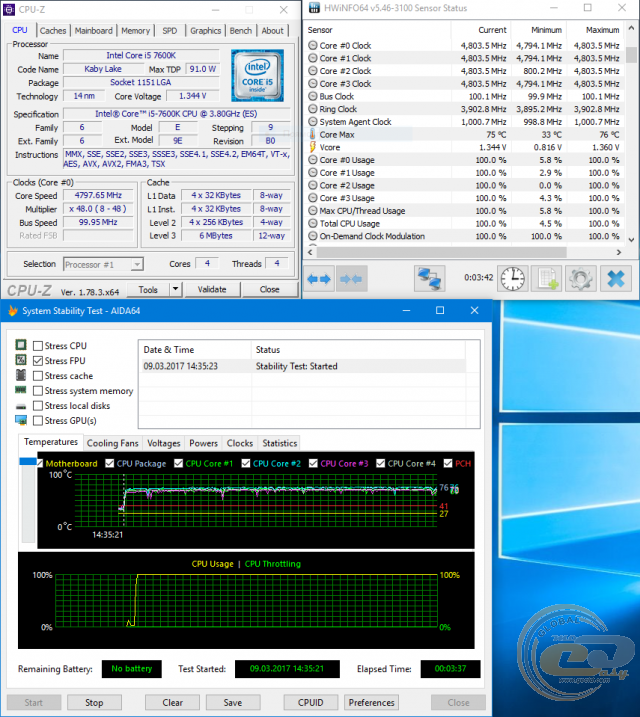

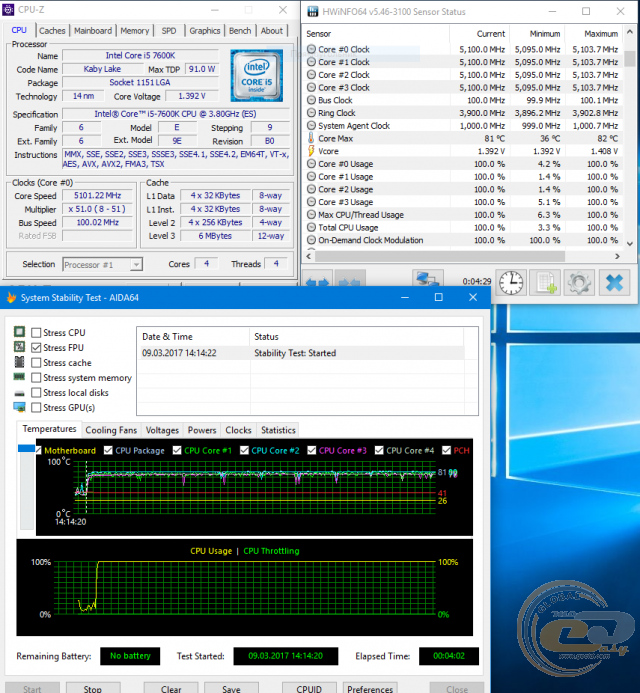

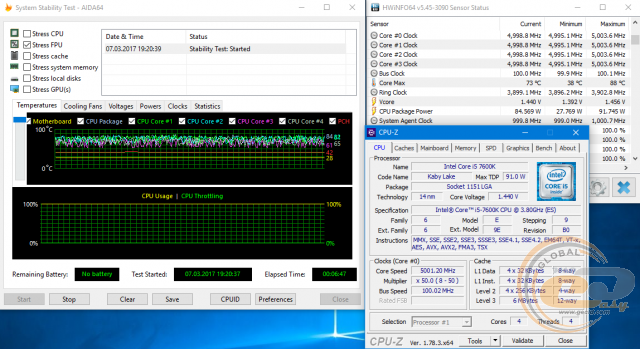

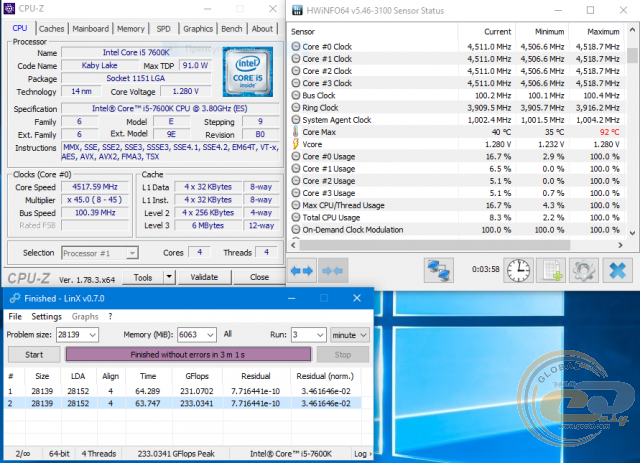

Воспользовавшись функцией автоматического разгона в режиме «TPU II», мы получили частоту процессора Intel Core i5-7600K на уровне 4,8 ГГц при напряжении 1,34 В. Стресс-тест AIDA64 проходил без проблем, однако во время выполнения LinX 0.6.5 наблюдался перегрев.
Также мы проверили работу предустановленного в BIOS профиля автоматического разгона до 5 ГГц. Опять же, никаких проблем со стресс-тестом AIDA64, но во время выполнения LinX 0.7.0 наблюдался перегрев.
Разгон возможен и при помощи мастера настроек «EZ Tuning Wizard», в котором необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО. В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.
К примеру, после выбора пунктов «Daily Computing» и «Water cooler» система подняла частоту процессора до 4,5 ГГц при напряжении 1,28 В. Проблем с перегревом не наблюдалось.
В ручном режиме мы получили стабильную работу системы при максимальной частоте процессора 5,1 ГГц. Для этого его множитель был повышен до «х51», напряжении в BIOS − до 1,415 В, а для параметра «LCC» выбрано значение «Level 5». С прохождением стресс-теста AIDA64 в таком режиме проблем не возникло, а вот в LinX 0.7.0 наблюдался перегрев.
Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3466 МГц. Большей частоты добиться не удалось даже с учетом повышения таймингов и напряжения.
Тестирование
Для проверки возможностей материнской платы ROG STRIX Z270F GAMING использовалось следующее оборудование:
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable
