Мы продолжаем знакомить вас с материнскими платами для набирающей все большую популярность платформы AMD Socket AM4, одним из немаловажных достоинств которой является более доступная стоимость по сравнению с Intel. В данном обзоре мы хотим рассмотреть одну из самых недорогих плат от ASUS на чипсете AMD B350.
Речь пойдет о модели ASUS PRIME B350M-E. При своей средней стоимости порядка $90, она предлагает более чем достойное оснащение, возможность разгона процессора и компактные габариты. Давайте же разберемся, в каких случаях стоит рассматривать ее к покупке и есть ли у нее недостатки, даже несмотря на низкую цену.
Спецификация
ASUS PRIME B350M-E
AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4
2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)
1 x PCI Express 3.0 x16 (AMD Ryzen x16 или AMD A / Athlon x8)
2 x PCI Express 2.0 x1
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD A / Athlon))
4 x SATA 6 Гбит/с
RAID 0, RAID 1, RAID 10
1 x Realtek RTL8111H (10/100/1000 Мбит/с)
8-канальный Realtek ALC887
1 х 24-контактный разъем питания ATX
1 x 8-контактный разъем питания ATX12V
1 x разъем вентилятора CPU (4-контактный)
1 x разъем подключения системного вентилятора (4-контактный)
Алюминиевый радиатор на чипсете
Внешние порты I/O
4 x USB 3.1 Gen 1
2 х USB 3.1 Gen 2
Внутренние порты I/O
1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1
2 x USB 2.0 с поддержкой подключения четырех USB 2.0
128 Mбит Flash ROM UEFI AMI BIOS
PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0
ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки
Упаковка и комплектация
ASUS PRIME B350M-E поставляется в стандартной картонной коробке, оформленной в фирменном стиле данной линейки, которая отличается хорошим информационным наполнением.
Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:
- диск с драйверами и утилитами;
- набор бумажной документации;
- два кабеля SATA;
- набор крепежных винтов для накопителя M.2;
- заглушку интерфейсной панели.

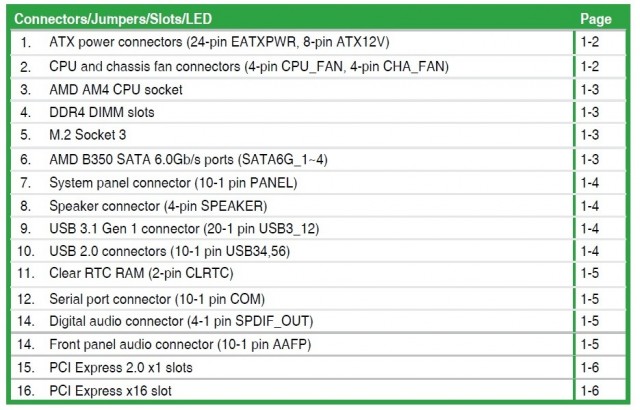

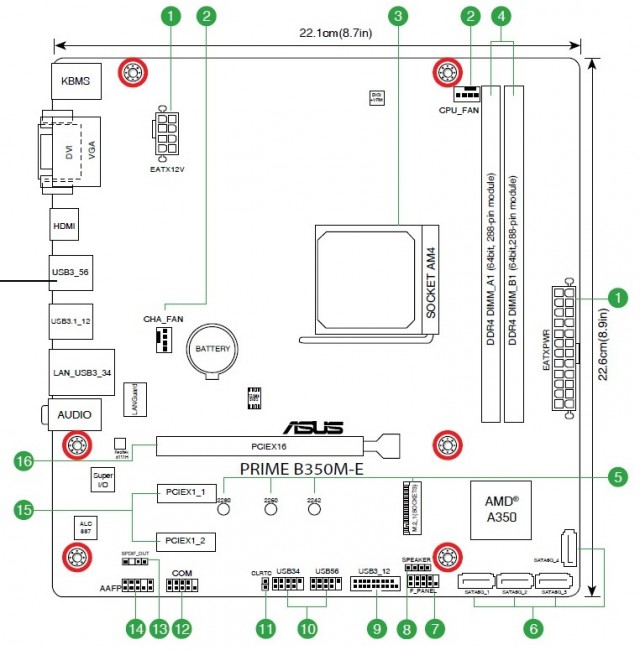

Дизайн и особенности платы
Несмотря на доступную стоимость и соответствующее позиционирование в модельном ряду, во время разработки дизайну модели все же уделили немного внимания. Как видим, привычная для доступных решений печатная плата коричневого цвета получила вполне достойное оформление при помощи красного узора, что освежает ее облик.
Приятным бонусом является наличие LED-подсветки, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы и защелки слота PCI Express 3.0 x16, которые горят красным цветом.
Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной видеокарты с трехслотовым кулером либо крупной платой расширения, установленной в нижний слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло. Но при монтаже следует быть предельно аккуратным, поскольку по правому краю печатной платы отсутствуют крепежные отверстия.
Взглянув на обратную сторону ASUS PRIME B350M-E, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является распространенным решением для доступных моделей.
В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего шесть: два внутренних и четыре внешних.
Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD Ryzen порт M.2 Socket 3 поддерживает как SATA, так и PCIE 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режиме SATA.
Системная плата ASUS PRIME B350M-E оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства пользователей.
Как мы уже говорили, система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 56,6°C (при разгоне – 57°C);
- дроссели подсистемы питания – 80,6°C (при разгоне − 93,3°C).
Температура дросселей достаточно высокая, поэтому при разгоне процессор необходимо хорошо позаботиться о циркуляции воздуха внутри корпуса или самостоятельно установить дополнительный радиатор, дабы избежать перегрева ключевых компонентов подсистемы питания.
Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.
Для расширения функциональности ASUS PRIME B350M-E у пользователя есть в распоряжении три слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Таким образом, в обычных условиях можно установить только одну видеокарту и пару дополнительных плат расширения, хотя майнеры смогут подключить три графических адаптера. Если видеокарта будет трехслотовой, то доступа к обеим PCI Express 3.0 x1 не будет, однако это является платой за компактные габариты формата microATX.
Возможности Multi I/O возложены на микросхему ITE8655E, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

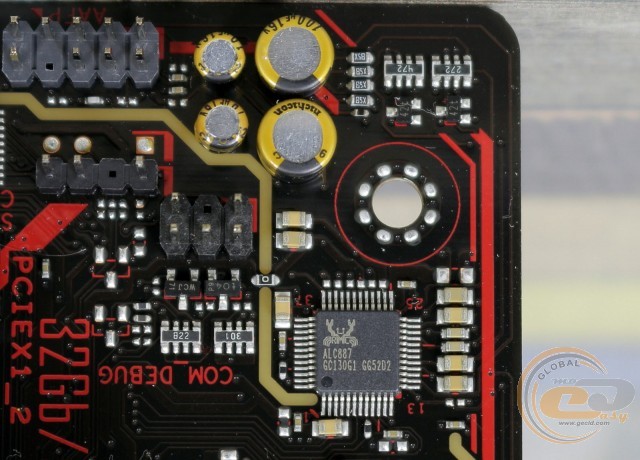

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя конденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

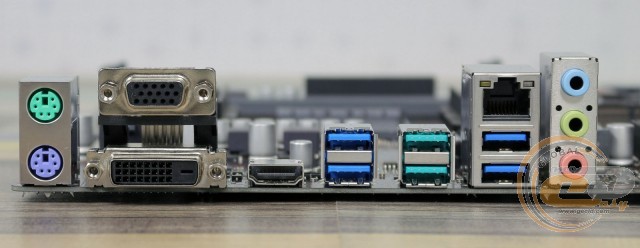

На интерфейсную панель тестируемой модели выведены следующие порты:
- 2 x PS/2;
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2;
- 3 x аудиопорта.
Интерфейсная панель выгодно отличается наличием шести портов USB, включая два USB 3.1 Gen 2, и возможностью дополнить ее портом COM при помощи соответствующей колодки на печатной плате. Не лишним также будет отметить наличие трех видеовыходов, которые будут актуальны исключительно для APU AMD A для платформы Socket AM4. А вот с подключением многоканальной акустики придется повозиться либо использовать интерфейс HDMI.
Возможности организации охлаждения внутри системного корпуса у ASUS PRIME B350M-E достаточно скромные. В наличии всего пара 4-контактных разъемов для подключения вентиляторов, один из которых служит для системы охлаждения CPU, тогда как второй предназначен для подключения системной вертушки.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

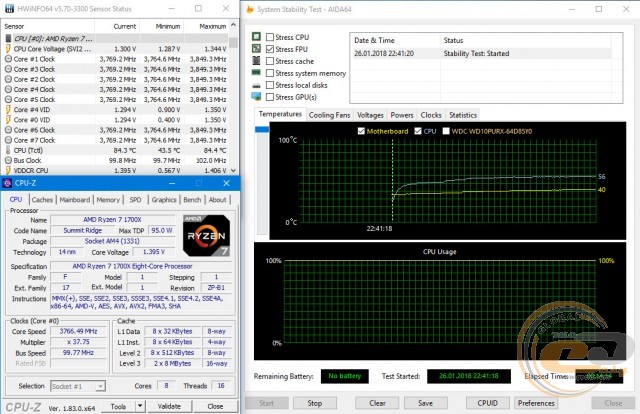

Воспользовавшись функцией автоматического разгона через BIOS, мы получили частоту процессора AMD Ryzen 7 1700X на уровне 3766 МГц при напряжении 1,395 В. Стресс-тест в AIDA64 прошел без проблем.

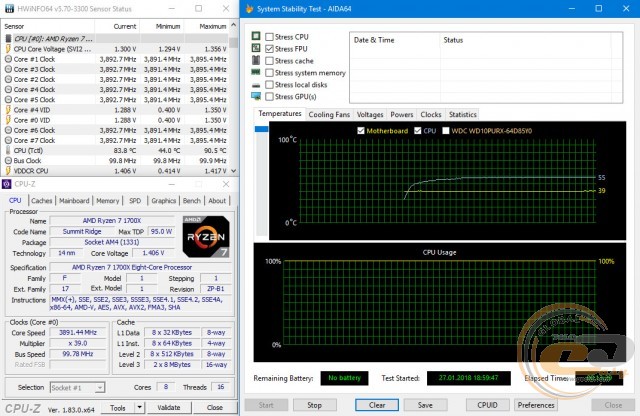

В ручном режиме удалось повысить частоту CPU до 3891 МГц при напряжении 1,406 В (в BIOS мы выставили множитель «39» и напряжение Offset mode +0,01250). В стресс-тесте его температура повысилась до 55°С, что является вполне комфортным показателем.

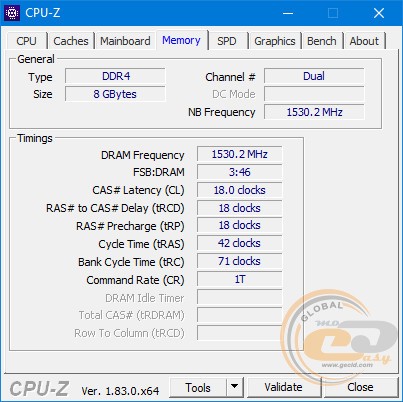

Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3060 МГц.

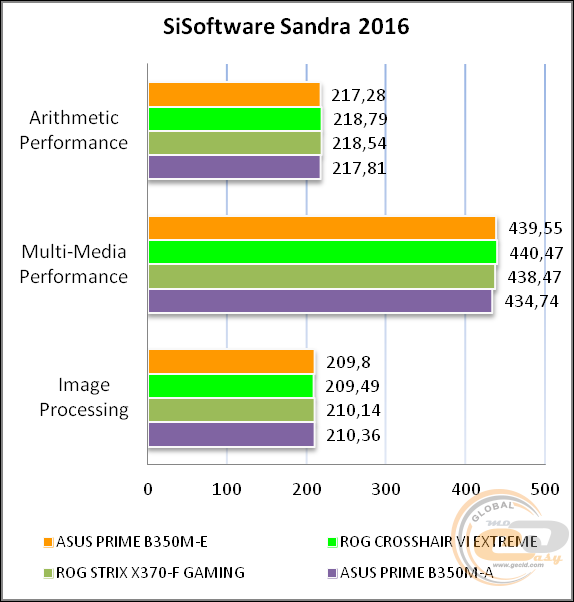

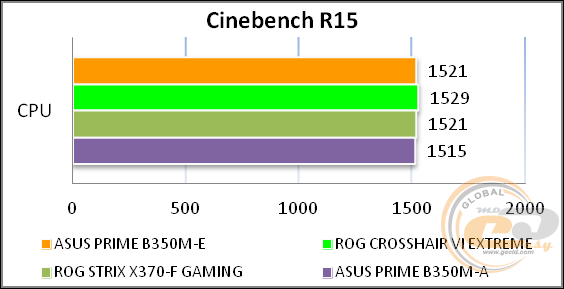

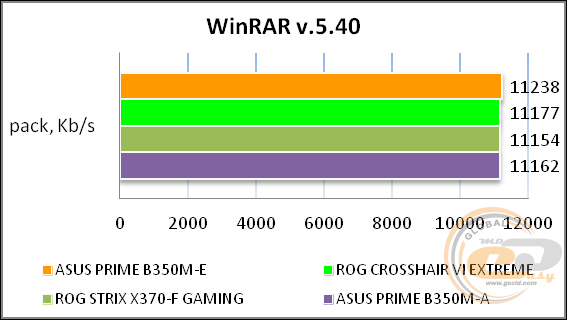

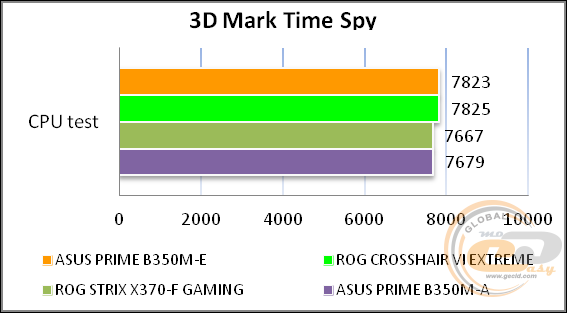

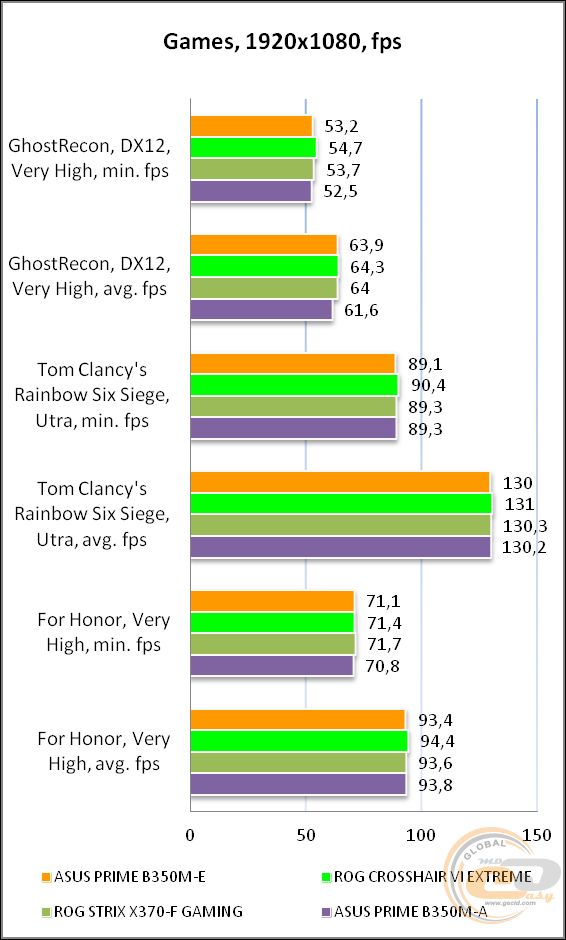

Тестирование
Для проверки возможностей материнской платы ASUS PRIME B350M-E использовалось следующее оборудование:
AMD Ryzen 7 1700X (Socket AM4, 3,4 ГГц, L3 16 МБ)
Turbo Boost: enable
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum
WD Purple (WD10PURX, 1 ТБ)
ASUS DRW-1814BLT SATA
Seasonic X-560 Gold (SS-560KM Active PFC)
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)
Philips Brilliance 240P4QPYNS

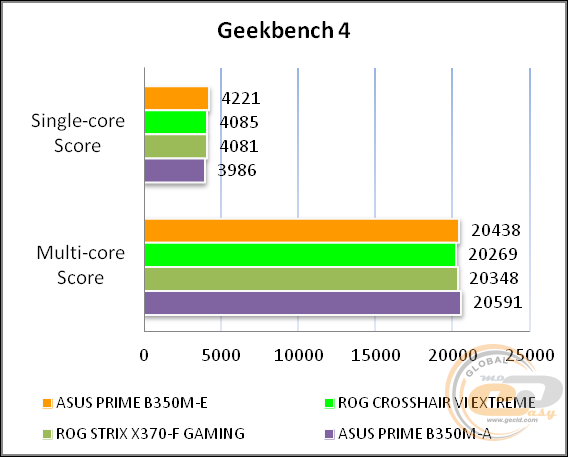

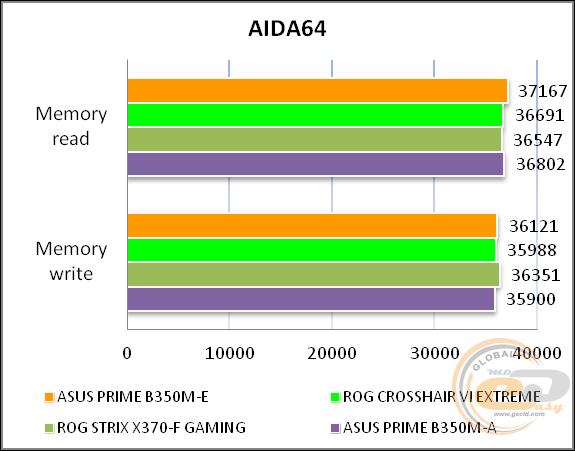

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
Asus Prime B350M-E базируется на чипсете AMD B350
Компания Asus пополнила ассортимент системных плат моделью Prime B350M-E. Новинка построена на чипсете AMD B350 и совместима с любыми процессорами AMD в исполнении AM4.
Prime B350M-E – это компактное решение: материнская плата характеризуются типоразмером microATX и может служить базисом для сборки небольших ПК. Она поддерживает разгон, однако подсистема питания достаточно простая – выполнена по схеме «6+1 фаза».
Создатели наделили Prime B350M-E только двумя слотами для модулей оперативной памяти DDR4, поэтому максимум ОЗУ составляет лишь 32 ГБ. Интерфейсные разъемы представлены PCIe 3.0 x16 (он предусмотрительно усилен металлической рамкой) и двумя PCIe x1.
Как и практически любая современная плата, Prime B350M-E оснащена слотом M.2, который подключен к шине PCI Express. Портов SATA 6 Гбит/с для традиционных накопителей – четыре. Поставщиком звукового (ALC887) и сетевого (RTL8111H) контроллеров выступила компания Realtek.
Набор интерфейсных разъемов представлен двумя USB 3.1 Type-A и четырьмя USB 3.0, тремя портами диаметром 3,5 мм для подсоединения аудиоустройств, а также двумя PS/2 и одним RJ-45. Видеовыходов три (DVI, D-Sub и HDMI), они работают с APU AMD серии A седьмого поколения.
