Asus P7P55D Premium тестировалась в составе следующей системы:

Центральный процессор: Intel Core i5 750 (ревизия B1, штатное напряжение 1.1875 В, фото экземпляра).
Охлаждение ЦП: Thermalright IFX-14 с двумя 120мм-вентиляторами Zalman ZM-F3 (≈1800 RPM) и термоинтерфейсом Arctic Cooling MX-2. Крепление радиатора под LGA 1156 самодельное, описано в отдельной заметке.
Оперативная память: 2 x 2 Гбайт Corsair XMS3 DDR3-1600, 7-7-7-20, 1.65 В.
Видеокарта: ATI Radeon HD 4890 XFX 1024 Мбайт (reference).
Дисковая подсистема: Seagate Barracuda 11 10 12 байт ST31000333AS.
Блок питания: Enermax Revolution 850 Вт.

Содержание

Разгон и стабильность
Рекомендуем к прочтению

Стендовый экземпляр Core i5 750 под Thermalright IFX-14 начинает ощутимо «греться» в Linpack только при достижении четырехгигагерцевой отметки. Но очень быстро. В результате этот процессор способен работать на 4200 МГц при напряжении 1.4 В.

С повторением такого результата на Asus P7P55D Premium проблем не возникло. Благодаря возможности выставить множитель CPU напрямую в значение, которое соответствует активированному Turbo Mode, – 21, получить искомые 4.2 ГГц можно было двумя способами: и как 20 x 210, и как 21 x 200. Во втором случае проверка с помощью утилиты TMonitor не выявила какого-либо снижения множителей под полной нагрузкой. То ли защиты по энергопотреблению нет, то ли до ограничения по мощности «раскочегарить» i5 750 на 4200 МГц при 1.4 В не удается даже с помощью Linpack.

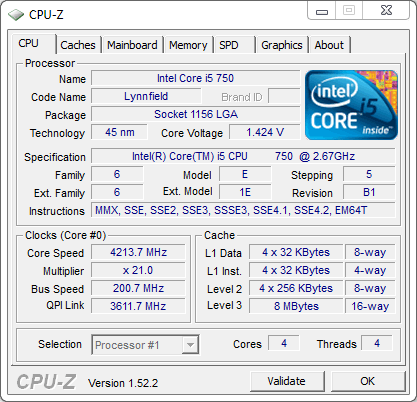

Действительно, в режиме задания процессорного напряжения «Offset» и с активированными технологиями энергосбережения без нагрузки всегда снижается не только множитель процессора, но и его напряжение: примерно на 0.3 В. Таким образом в разгоне на Asus P7P55D Premium работоспособность энергосберегающих технологий Intel сохраняется полностью.

В целом процесс разгона на Asus P7P55D Premium проходит гладко. При выставлении параметров, с которыми материнская плата не может стартовать, она либо сама приходит в себя, «подумав» пару десятков секунд, либо «оживает» после выключения / включения. И сразу благоразумно предлагает выбор: вернуть использованные в прошлый раз «неправильные» параметры или выставить текущие «безопасные». По ходу тестов мне ни разу не пришлось даже обнулять BIOS, что можно назвать хорошим результатом.

Производительность системы на Asus P7P55D Premium проверялась в двух режимах:

Штатный (BCLK = 133 МГц). Множитель процессора Intel Core i5 750 установлен в соответствующее активированному Turbo Boost значение 21. Что под нагрузкой дает суммарную частоту около 2800 МГц.

Разгон центрального процессора (BCLK = 200 МГц). Turbo Boost отключен. Множитель всех ядер не увеличивается выше штатных 20, что дает суммарную частоту Core i5 750 около 4000 МГц.

Прирост производительности от включения Turbo Boost в режиме увеличения множителя одного или двух ядер до 22 и 24 соответственно в этот раз было решено не измерять: он более или менее детерминирован и из используемых тестовых приложений хоть как-то заметен лишь в известном своей однопоточностью SuperPI, да еще 3DMark 06.

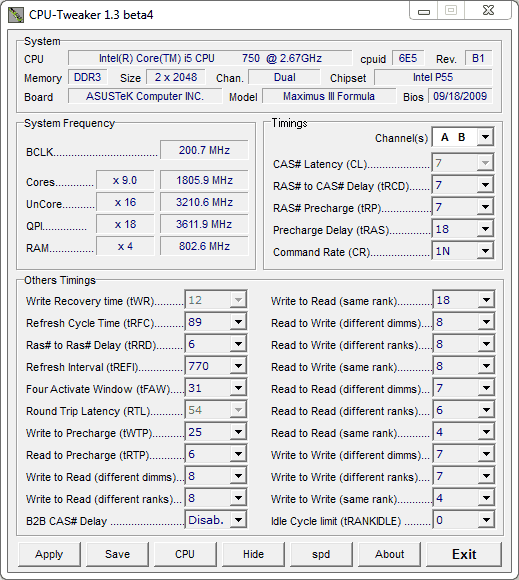

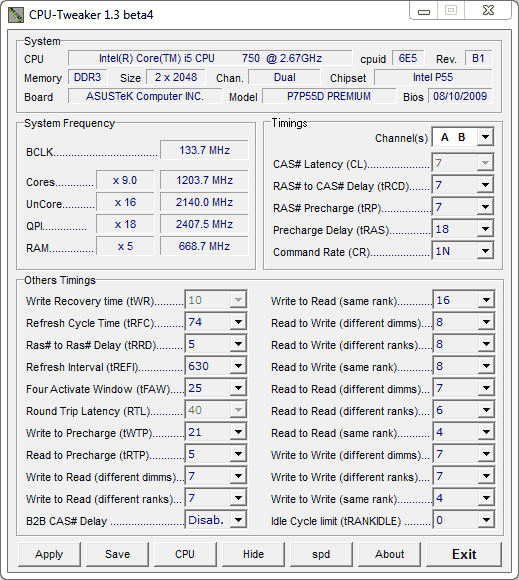

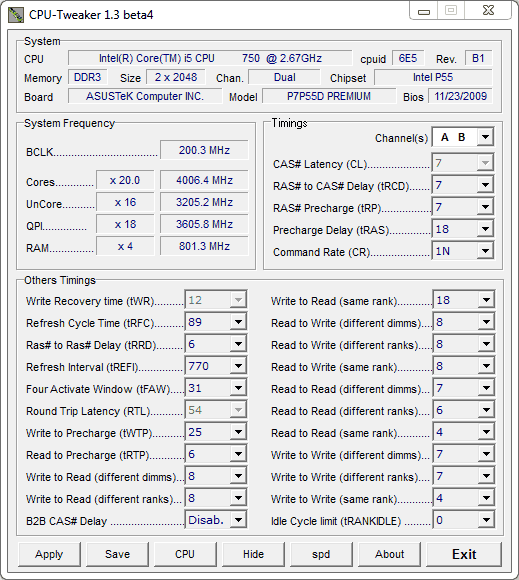

Оперативная память, как видно на скриншотах CPU Tweaker, во всех режимах работала с задержками 7–7–7–18 и Command Rate 1N. При разгоне – на штатных 1600 МГц. А вот в первом режиме, как уже упоминалось, из-за ограниченного множителя памяти Core i5 750 эта частота недоступна. Пришлось довольствоваться 1333 МГц. Второстепенные задержки оставлялись на усмотрение материнской платы. При разгоне (и увеличении частоты памяти) Asus P7P55D Premium их немного повысила.

Вообще платформа на процессорном разъеме с 1156 контактами, как и флагманское решение Intel под LGA 1366, оставляет не слишком большой простор для оптимизации производительности системы. Режим работы процессора да частота и задержки памяти. Во второстепенных таймингах обычно и кроется причина отличий в производительности разных моделей материнских плат.

Здесь Asus P7P55D Premium сравнивается по скорости с недавно побывавшей в нашей лаборатории материнской платой Asus флагманской серии Republic of Gamers – моделью Maximus III Formula. Эта плата, как показал ее тест, также не отличается последовательностью в самостоятельном выборе второстепенных задержек. Установленные ею наборы таймингов на штатной базовой частоте и при разгоне также были разными:

. И в обоих случаях в точности совпали с теми, что выбрала Maximus. Ну что ж, тем интереснее будет попытаться проследить разницу в их производительности.

Все тесты проводились в 64-битной ОС Windows 7. Каждый запускался не менее пяти раз, после чего крайние полученные значения отбрасывались, а остальные усреднялись и округлялись.

Тест	P7P55D Premium	Maximus III Formula	Premium / Formula – 100%
3DMark 06 Overall Score	16069	16082	-0.1%
3DMark 06 CPU Score	4332	4344	-0.3%
3DMark Vantage Overall Score	11015	10988	+0.2%
3DMark Vantage CPU Score	12882	12891	-0.1%
Cinebench R10, Rendering (x CPU)	14456	14407	+0.3%
Everest Memory Read, MB/s	12809	12785	+0.2%
Everest Memory Write, MB/s	9677	9674	+0.0%
Everest Memory Latency, ns	52.3	52.4	+0.2%*
Fritz Chess Benchmark, kNodes	8305	8306	0.0%
Super PI 8M, sec	164.612	164.876	+0.2%*
Winrar 3 Speed Test, KB/s	3118	3118	0.0%

Тест	P7P55D Premium	Maximus III Formula	Premium / Formula – 100%	Прирост от разгона, Premium
3DMark 06 Overall Score	18477	18485	+0.0%	15.0%
3DMark 06 CPU Score	6153	6147	+0.1%	42.0%
3DMark Vantage Overall Score	11864	11831	+0.3%	7.7%
3DMark Vantage CPU Score	18349	18250	+0.5%	42.4%
Cinebench R10, Rendering	20597	20578	+0.1%	42.5%
Everest Memory Read, MB/s	17400	17349	+0.3%	35.8%
Everest Memory Write, MB/s	14480	14489	-0.1%	49.6%
Everest Memory Latency, ns	40.4	40.5	+0.2%*	22.8%*
Fritz Chess Benchmark, kNodes	11838	11842	+0.0%	42.5%
Super PI 8M, sec	116.782	116.984	+0.2%*	29.1%
Winrar 3 Speed Test, KB/s	4166	4166	0.0%	33.6%

* Для упрощения восприятия значение заменено на противоположное по знаку.

А никакой разницы-то и нет – во всех тестах она укладывается в погрешность измерений. Можно констатировать, что две топовые платы Asus демонстрируют практически идентичную производительность.

Совсем недавно мы протестировали материнскую плату на чипсете Intel P55 Express новой серии EVO от именитого производителя, компании ASUS. Это была модель ASUS P7P55D EVO. Материнские платы данной серии заслужили уже много лестных отзывов на страницах нашего сайта, однако, при повышенном внимании к новой линейке не стоит забывать о «стандартных» моделях, являющихся, так сказать, основой для построения всей линейки. Зачастую, такие материнские платы имеют хороший набор функций, присущий всем платам этого поколения. Да, они не так «нафаршированы» как более продвинутые модели, но, вместе с тем, они и не «урезаны», как младшие модели. Соответственно, их приобретение наиболее выгодно по соотношению цена/возможности. Сегодня мы рассмотрим материнскую плату среднего уровня, основанную на наборе логики Intel P55 Express и являющуюся «базовой» моделью во всей линейке — встречайте, ASUS P7P55D.

Внешний вид, комплектация, спецификация

Поставляется материнская плата ASUS P7P55D в такой же картонной коробке, как и предыдущая серия P5Q. Её лицевая сторона пестрит различными логотипами. Наиболее заметными являются логотипы новых фирменных технологий TurboV и Xtra Cool. Также бросаются в глаза заявления о 12+2-фазном дизайне узла питания, поддержке технологии CrossFireX и 100% твердотельных японских конденсаторов высокого качества. Что ж, в процессе обзора мы успеем более подробно рассмотреть все вышеперечисленные особенности платы.

На обратной стороне коробки мы обнаруживаем еще одну фирменную особенность – технологию MemOK! По заявлениям производителя, данная технология позволяет системе автоматически подобрать параметры работы модулей памяти, что в принципе исключает такое понятие как «несовместимость модулей памяти». Насколько эффективна данная технология в действии, можно судить только по статистике отзывов от пользователей.

Комплектуется материнская плата ASUS P7P55D предельно скромно: четыре кабеля SATA, кабель IDE, заглушка на заднюю панель, стандартные руководства пользователя и диск с ПО и драйверами. К «вкусным особенностям», к сожалению, мы можем причислить только два фирменных Q-connectors для USB-портов и разъема передней панели системного блока и наклейку на корпус.

LGA 1156 Intel Core i5/ Intel Core i7, поддерживается технология Intel Turbo Boost.

Набор системной логики

Intel P55 Express

Тип поддерживаемой памяти

4 x DIMM, до 16 ГБ, DDR3 2133/1600//1333/1066 MГц

Поддержка двухканального режима и eXtreme Memory Profile (XMP)

2 порта PCI Express 2.0 x16 (синий работает в режиме х16, черный – в режиме х4)
2 x PCI Express x1 порта
3 x PCI порта

Технологии объединения видеокарт

Поддерживается ATI CrossFireX по формуле х16+х4

Набор системной логики:
— 6 x SATA 3Гб/с
— Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип JMicron 363:
— 1 x eSATA 3Гб/с
— 1 х SATA 3 Гб/с
— 1 х IDE до 2 PATA устройств

Гигабитный контроллер Realtek RTL8112L с поддержкой AI NET2

8-канальный аудио-кодек VIA VT1828S

Чип VIA VT6308P:
— до 2 портов IEEE 1394a (1 на задней панели, 1 через выносную планку)

14 х USB2.0/1.1 портов (8 на задней панели и 6 внутренних разъемов)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 x PS/2 порт для мышки
1 х оптический S/PDIF выход
1 x IEEE1394a порт
1 x LAN (RJ45) порт
1 х eSATA порт
8 x USB 2.0/1.1 портов
6 х аудио разъемы

Внутренние порты I/O

1 х 24-контактный разъем питания ATX
1 х 8-контактный разъем питания ATX
3 x разъема USB для поддержки 6 USB-портов
1 x IDE разъем
6 x SATA портов (синие)
1 x SATA порт от чипа JMicron 363 (черный)
1 x разъем кулера CPU
3 x разъемов для кулеров корпуса
1 x IEEE1394a разъем
1 х разъем COM-порта
1 х S/PDIF выход
1 х кнопка MemOK!
Разъем системной панели

16 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Свежие версии драйверов можно скачать тут.

Разъемы питания ATX (24-контактный и 8-контактный).

Процессорный разъем Scoket LGA1156

Слоты для модулей памяти DIMM стандарта DDR3

Перемычка повышения напряжения на модулях памяти.

Разъемы для подключения вентилятора процессорного кулера и корпусных вентиляторов.

Разъем для вывода COM-порта.

Кнопка включения технологии MemOK!

Разъем для подключения IDE-кабеля.

Порт SATA от чипа JMicron JM363.

Порты SATA от набора логики Intel P55 Express.

Разъемы системной панели.

Перемычка сброса настроек BIOS.

Разъемы для вывода USB-портов.

Разъем для вывода порта IEEE 1394a.

Разъемы для вывода звука через переднюю панель.

Выглядит материнская плата ASUS P7P55D очень симпатично. Она оформлена в холодных черно-синих тонах, что в сочетании с радиаторами причудливой формы придаёт ей некого космического футуризма. Вместе с тем, она выглядит достаточно «мощно». Помогают ей в этом такие признаки как: полноразмерный форм-фактор, два слота PCI-e x16, качественный узел стабилизации питания процессора, 8-контактный дополнительный разъем питания и эффектная система охлаждения. Однако не будем забегать наперед и рассмотрим все узлы платы более подробно.

Начнем с околопроцессорного пространства. На данная материнской плате установлен процессорный разъем Socket LGA1156, соответственно рассчитана она на работу с процессорами Intel Core i5 и Intel Core i7. Так как эти процессоры включают в себя встроенный контроллер памяти, то производитель обещает, что для питания процессора используется 12+2-фазный стабилизатор: 12 фаз для питания непосредственно процессорных ядер и 2 для питания контроллера памяти.

Как и было обещано на лицевой стороне коробки, производитель применяет только высококачественные компоненты при производстве материнской платы. Мы видим конденсаторы с твердым электролитом японского производства и дроссели с ферритовыми сердечниками не только в узле стабилизации питания процессора, но и на других участках материнской платы.

Силовые элементы цепи питания накрыты алюминиевыми радиаторами причудливой формы. Особой эффективности от таких радиаторов ждать не стоит, да она там особо и не нужна – главное, что красиво выглядят и немного улучшают отвод тепла. Этого вполне достаточно для современных транзисторов. Как мы уже успели отметить, материнская плата ASUS P7P55D снабжена 8-контактным разъемом дополнительного питания процессора.

Так как компания ASUS применяет в цепях питания ШИМ-контроллеры собственной разработки, узнать их реальные характеристики весьма сложно – в свободном доступе техническая информация отсутствует. Обратите внимание, что рядом с фирменным чипом EPU расположена еще одна микросхема с маркировкой PEM. Этот чип отвечает за реализацию технологии T.Probe, являющейся активной частью системы охлаждения материнской платы под общим названием Xtra Cool. Суть активной системы охлаждения проста – чип фиксирует температуру силовых элементов на каждой фазе питания и распределяет нагрузку таким образом, чтобы эту самую температуру снизить.

В прилагаемом к материнской плате ПО вы можете наблюдать за работой T.Probe непосредственно из операционной системы. На данном скриншоте видна работа энергосберегающего режима в момент низкой нагрузки на процессор.

А вот здесь отображена работа ПК под нагрузкой, в так называемом режиме «burn». Судя по графикам, активизировались все фазы питания. Как видите, средняя температура (Average Temperature) не изменилась, так как нагрузка распределилась по всем фазам таким образом, чтобы максимально эффективно рассеивать выделяющееся тепло по как можно большей площади.

Вполне логично пару слов сказать и о технологии энергосбережения EPU. В среде операционной системы Windows её включение осуществляется в программе AI Suite. Её главное окно отображает температуру процессора и системной платы, напряжение на процессоре, его частоту и частоту системной шины, а также нагрузку каждого из ядер.

Предусмотрено четыре профиля работы ПК и режим автоматического их переключения. Программа обеспечивает управление параметрами работы шести элементов ПК: процессора, видеокарты, набора системной логики, модулей памяти, жестких дисков и вентиляторов. Для демонстрации эффективности работы энергосберегающих технологий в этом окне есть счетчик не выпущенных в атмосферу миллиграмм углекислого газа.

Для опытных пользователей есть возможность самостоятельной тонкой настройки каждого из профилей. Таким образом, можно настроить оптимальный режим работы конкретно вашего ПК.

Переходим к обзору подсистемы памяти. Материнская плата ASUS P7P55D поддерживает установку до четырёх модулей памяти стандарта DDR3 суммарным объемом до 16 ГБ и с частотой до 1333 МГц в номинальном режиме и до 2133 МГц в режиме разгона. Присутствует поддержка eXtreme Memory Profile (XMP). Напомним вам некоторые особенности работы с подсистемой памяти:

Питание модулей оперативной памяти организовано по 2-фазной схеме. В правом верхнем углу расположена перемычка, повышающая допустимый предел увеличения напряжения на модулях памяти. Она понадобится только профессиональным оверклокерам.

А вот простым пользователям весьма полезна будет новая функция MemOK!, кнопку активизации которой мы видим в правой части материнской платы над основным разъемом питания. Если система не запускается из-за несовместимости с модулями памяти, индикатор возле этой кнопки будет непрерывно гореть. Вам остается лишь нажать на кнопку и придержать её пока индикатор не начнет мигать. Система проведет ряд тестов с одним из наборов настроек памяти (время одного теста около 30 секунд) и, если хотя бы один набор из теста подойдет, загрузится. Если же все тесты провалились, индикатор опять будет гореть непрерывно, тем самым, рекомендуя установить другие модули памяти. Эту же волшебную кнопку можно использовать и в случае если ваша система не загрузилась в результате неправильных настроек разгона. К сожалению, как мы уже говорили, эффективность работы этой технологии можно оценить только по статистике отзывов от пользователей – протестировать в лабораторных условиях ее не представляется возможным. Рядом с кнопкой MemOK! расположен разъем для вывода COM-порта. Возможно, место для его расположения не совсем удачное, но главное что он есть, ведь не каждая материнская плата поддерживает «старые» интерфейсы подключения периферийных устройств. Ну и, конечно же, вы не могли не заметить еще одну микросхему с фирменной маркировкой TurboV рядом с кнопкой MemOK! и COM-портом. Это еще одна фирменная технология от компании ASUS, о которой мы упоминали в начале статьи.

TurboV – это программно-аппаратный комплекс для разгона системы, ориентированный одновременно и на новичков и на профессионалов. В ручном режиме комплекс позволяет

управлять достаточно большим перечнем настроек разгона и сохранять их в отдельные профили.

Для менее опытных пользователей есть упрощенный режим, где предусмотрено управление только частотой системной шины. Естественно, что таким путем вы не добьетесь столь же высокого разгона, как при ручном режиме, но зато это безопасный и простой способ.

Однако не стоит вешать нос. В программе предусмотрен еще и третий режим – автоматический. В этом меню наглядно отображен алгоритм разгона системы. На свое усмотрение, вы можете вручную ограничить некоторые параметры авторазгона в подменю «More Setting». Нажимаем кнопку пуска и наблюдаем красивую анимацию. В процессе настройки система может два-три раза перезагрузиться – производитель рекомендует не вмешиваться в этот процесс до его окончания. После окончания процесса и загрузки операционной системы появится окошко с текущим результатом разгона. Если результат вас не устраивает – операцию можно продолжить.

Какой бы режим разгона вы не выбрали – ручной, облегченный или автоматический – вы всегда можете переключаться между разогнанной системой и системой с параметрами по умолчанию путем нажатия заранее установленной комбинации горячих клавиш. Это, по сути, и будет вашей «турбо-кнопкой». Вся красота использования данной технологии заключается в том, что, благодаря аппаратной реализации с помощью специального чипа, активизация «разогнанной системы» не требует перезагрузки системы. Вы можете на аппаратном уровне повысить быстродействие системы непосредственно из игры или другого ресурсоемкого приложения. И наоборот – перейдя к офисным задачам снизить энергопотребление системы, убрав «ненужную производительность».

Конфигурация слотов расширения подобрана весьма удачно. В достаточном количестве присутствуют и слоты PCI и слоты PCI-e x1, так что проблем с подключением дополнительных устройств возникнуть не должно. Что же касается построения игровых станций с использованием двух видеокарт с двухслотовыми системами охлаждения, то тут также полный порядок. Между видеокартами остается зазор в один слот для подвода свежего воздуха верхней видеокарте и достаточно места под нижней видеокартой для ее качественного обдува.

Типичная проблема некоторых материнских плат с перекрытием габаритной видеокартой защелок слотов оперативной памяти у ASUS P7P55D решена просто и кардинально – защелки просто убраны.

Да-да, нижних защелок у ASUS P7P55D не предусмотрено в принципе. Вместо них производитель применил обычные пластиковые пазы, в которые вставляются модули памяти, а потом фиксируются верхними защелками. Должны отметить, что надежность фиксации модулей памяти от этого нисколько не пострадала, а устанавливать и снимать их стало гораздо проще.

Вторым эргономическим улучшением от компании ASUS стало применение крупных подвижных защелок на слотах PCI-e x16. Их гораздо удобней использовать, чем стандартные, особенно при снятии громоздкой видеокарты.

Единственный чип набора логики Intel P55 Express накрыт алюминиевым радиатором не менее причудливой формы, чем радиаторы на силовых элементах цепи питания процессора.

Зафиксирован радиатор винтовым способом, да еще и с применением подпорных пружинок – претензий к качеству прижима и надежности у нас нет.

Сняв радиатор, мы можем более подробно изучить его. Как и предполагалось, он цельноалюминиевый. Для предотвращения перекоса радиатора и скола кристалла предусмотрена защитная рамка на основании и две мягкие подушечки в его углах.

Так выглядит набор логики «без прикрытия». Как видите, термоинтерфейс лежит засохшим коржом. Если решите произвести замену термопасты, то будьте очень аккуратны при удалении имеющейся – не повредите чип и окружающие его микроэлементы.

В левой части платы, под разъемами интерфейсной панели, распаян чип сетевого контроллера Realtek RTL8112L. Он поддерживает скорость передачи данных до 1 Гб/с и фирменную технологию AI NET2.

Немного ниже него расположены микросхемы звукового кодека и контроллера IEEE 1394a. Функции первого выполняет VIA VT1828S, а 2 порта IEEE1394a организованы силами VIA VT6308P.

На задней панели материнской платы ASUS P7P55D расположен следующий вполне стандартный набор разъемов:

1 x PS/2 порт для клавиатуры;
1 x PS/2 порт для мышки;
1 х оптический S/PDIF выход;
1 x IEEE1394a порт;
1 x LAN (RJ45) порт;
1 х eSATA порт;
8 x USB 2.0/1.1 портов;
6 х аудио разъемы.

Материнская плата ASUS P7P55D имеет стандартную для решений данного производителя прошивку BIOS на основе кода AMI. Все настройки, ориентированные на разгон системы, собраны в меню «Ai Overclock Tuner». Всего предусмотрено четыре режима работы системы:

Для облегчения восприятия все настройки мы свели в таблицу.

Intel SpeedStep
Intel Turbomode
Intel VT-d
C1E Support
CPU TM Function
Execute Disable Bit
Intel HT Tech
Intel C-State

Александр Митрофанов

12 октября 2009

BIOS платы ASUS P7P55D Deluxe основан на версии AMI BIOS, и его объем равен 16 Мбит.

Все настройки памяти находятся в разделе функций разгона:

Там же есть параметр, который влияет на производительность — установка частоты памяти.

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, скорость всех вентиляторов, а также уровни напряжений. Пользователь имеет возможность управлять скоростью вентиляторов с помощью функции Q-Fan:

Также добавим, что следить за показаниями мониторинга можно из Windows с помощью утилит PC Probe2 и AI Suite. Последняя имеет довольно интересную функцию Fan Xpert, которая позволяет довольно гибко настроить соотношение температуры и скорости вращения кулера:

Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами Intel:

Также есть возможность отображения параметров BIOS на нескольких языках:

Еще отметим поддержку функции замены стартового изображения (POST-экрана) MyLogo 2, а также CrashFree BIOS 3, которая позволяет восстановить "запоротый" BIOS с помощью образа на дискете, CD-диске или флэшке.

Обновить версию BIOS можно несколькими способами. Во-первых, воспользоваться утилитами AFUDOS (DOS) и ASUS Update (Windows). Во-вторых, для этой цели предназначена утилита EZ Flash 2, которая встроена в BIOS.

Отметим поддержку энергосберегающей технологии EPU. Программная часть представлена в виде соответствующей утилиты EPU 6-Engine:

А аппаратная — чипом, который расположен рядом с процессорным разъемом:

Отметим технологию OC Profile, которая позволяет сохранять все настройки BIOS в памяти и при необходимости — загружать их. Плата ASUS P7P55D Deluxe поддерживает восемь независимых профилей:

И, наконец, обратим ваше внимание на то, что оболочка ASUS Express Gate обзавелась русским интерфейсом:

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 16-фазную схему, в которой установлено пять конденсаторов емкостью 270 мкФ и 18 конденсаторов емкостью 820 мкФ.

Кстати, преобразователь питания контроллера памяти (который интегрирован в процессор) выполнен по трехфазной схеме, а PWM подсистемы памяти — по четырехфазной.

Функции разгона сосредоточены в разделе "AI Tweaker".

Плата ASUS P7P55D Deluxe поддерживает несколько схожих по замыслу технологий: Intel X.M.P. и ASUS D.O.C.P. (DRAM O.C. Profile).

Технологии Intel XMP (Extended Memory Profiles) — это своего рода аналог NVIDIA EPP (Enhanced Performance Profiles), суть которой заключается в дополнительной информации, прописанной в SPD модулей памяти, в которой перечислены гарантированно стабильные режимы работы памяти. Каждый набор включает информацию о частоте памяти, напряжении и соответствующих таймингах, и главное — субтаймингах. Таким образом, разгон с помощью функций Intel X.M.P. и ASUS D.O.C.P. происходит как бы отталкиваясь от возможностей памяти: частота памяти устанавливается максимально возможной, а затем с помощью доступных множителей устанавливается частота Bclk и множитель процессора (а следовательно, и результирующая частота процессора).

Остальные функции разгона:

Плата	ASUS P7P55D Deluxe
Изменение множителя CPU	+
Изменение Bclk	от 80 МГц до 500 МГц (1 МГц)
Изменение Vcore	от 0,85 В до 2,1 В (0,00625В)
Изменение Vmem	от 1,5 В до 2,5 В (0,0125 В)
Изменение Vimc	от 1,1 В до 1,9 В (0,00625 В)
Изменение Vpch	от 1,05 В; 1,15 В
Изменение Vpll	от 1,8 В до 2,1 В (0,1 В)
Изменение PCI-E	от 100 МГц до 200 МГц (1 МГц)

Нужно подчеркнуть, что верхние границы диапазонов Vcore, Vmem и Vimc зависят от трех переключателей, которые расположены около слотов DIMM. Мало того, что эти переключатели намного удобнее традиционных перемычек, так еще рядом с ними установлены светодиоды, которые показывают текущий диапазон настроек.

Теперь переходим к практическому разгону. Итак, плата ASUS P7P55D Deluxe показала следующие результаты: стабильная работа на частоте Bclk = 198 МГц с процессором на ядре Lynnfield.
