Ранее мы имели возможность познакомиться с ASUS HD7870-DC2T-2GD5 — нестандартной версией Radeon HD 7870 с повышенными частотами и охлаждением DirectCU II. Компанией еще выпускается HD7870-DC2-2GD5, которая предлагает фактически все то же самое, только при более низкой цене и меньших рабочих частотах. Об этой видеокарте мы и поговорим в данном обзоре.
ASUSHD7870-DC2-2GD5
Поставляется она в большой коробке с легко узнаваемым дизайном.
Комплект поставки следующий:
- переходник DVI/D-Sub;
- удлинитель питания PCI-E 6-pin;
- мостик CrossFire;
- диск с программным обеспечением;
- инструкция.
При внешнем осмотре никаких отличий от TOP-версии ASUS Radeon HD 7870 не видно, да их и нет.
Напомним, что название DirectCU II применяется ASUS не только к большим трехслотовым системам охлаждения. В данном случае установлен более скромный двухслотовый кулер, который используется еще на GeForce GTX 560 Ti и GeForce GTX 560.
На задней панели мы видим стандартную конфигурацию разъемов: два mini Display Port, HDMI и DVI.
Кулер базируется на трех тепловых трубках. Благодаря технологии Direct Touch графический чип напрямую контактирует с трубками, что должно улучшить теплообмен. Радиатор состоит из двух частей — цельная часть, которая выступает и основанием всей конструкции, и дополнительная секция, набранная из тонких алюминиевых пластин.
Высота радиатор небольшая. Боковая секция чуть приподнята над элементами платы. Поэтому используются два вентилятора разной высоты — FirstD FD8015U12S и FD7010H12S. Первый — потолще, второй — тоньше, но с большим количеством лопастей.
Плата выполнена по референсному дизайну.
Система питания GPU включает пять фаз на микросхемах DrMOS производства Renesas Technology под управлением контроллера CHil CHL8225G.
А вот и сам графический процессор Pitcairn:
Два гигабайта видеопамяти набраны восемью микросхемами Hynix H5GQ2H24MFR T2C.
Данная видеокарта тоже может похвастать заводским разгоном, но он очень скромный. С рекомендованных 1000/4800 МГц для ядра и памяти эта модель ASUS разогнана всего лишь до 1010/4840 МГц.
Утилита GPU-Z определила параметр ASIC для графического чипа в 87 %. Это немного выше, чем у ранее рассматривавшегося адаптера ASUS HD7870-DC2T-2GD5.
Наш стандартный 12-минутный тест в Crysis: Warhead прогрел карту до 72 °C в открытом корпусе при 25,5 °C в помещении. Результат идентичный показателям TOP-версии от ASUS.
Уровень шума высоковатый, ведь вентиляторы раскручиваются до 2800—2900 об/мин.
Самые «горячие» приложения («Ведьмак 2» и Hard Reset) сумели прогреть GPU до 73 °C. А скорость вращения вентиляторов подобралась к отметке в 3000 об/мин.
Избавиться от шума можно при помощи ручных настроек оборотов в MSI Afterburner. Заодно стоит прибегнуть к снижению рабочего напряжения. Главное после данной процедуры — проверить карту на стабильную работу. С номинальных 1,168 В мы понизили напряжение до 1,149 В, обороты зафиксировали на 34% (2030—2040 об/мин). В таком режиме видеокарта выдержала испытание Crysis при пиковой температуре в 81 °C.
Маленькое дополнение: наблюдаемые скачки напряжения являются небольшими «глюками» мониторинга MSI Afterburner на видеокартах HD 7870, так что на пиковые значения не стоит обращать внимание.
В ситуации, когда даже в номинале тихий режим сопряжен с такими высокими температурами, говорить о практическом применении разгона не приходится. Для наших экспериментов мы сразу выкрутили обороты вентиляторов на максимум. Пройти все тесты удалось на частотах 1235/5900 МГц при напряжении 1,225 В. Такой результат нельзя назвать высоким, но это на 15 МГц лучше разгона по ядру экземпляра ASUS HD7870-DC2T-2GD5.
Характеристики тестируемых видеокарт
Рассматриваемый видеоадаптер мы сравним с участниками недавнего обзора Zotac GTX 660 Ti AMP! Edition. Видеокарта Zotac выступает у нас в роли обычного GeForce GTX 660 Ti. Отметим, что из-за плавающих частот в Turbo-режиме получить абсолютно идентичный референсу экземпляр при простом снижении частот не получится. Мы лишь подобрали такую частоту GPU, чтобы она находилось в среднем значении относительно того диапазона частот, который характерен для видеокарт этой серии. Так что небольшие отклонения возможны, но составить общее мнение о соотношении производительности между Radeon HD 7870 и GeForce GTX 660 Ti можно и с ними. Эта же карта NVIDIA не на всех графиках присутствует с разгоном. В силу определенных причин и дефицита времени мы просто не смогли провести все тесты Zotac с повышенными частотами.
В нижней таблице указаны характеристики всех участников сравнения. Отметим, что для новых GeForce мы указываем полный диапазон рабочих частот. А поскольку наш псевдореференс GeForce GTX 660 Ti не совсем стандартный, то для него в качестве верхней пороговой частоты на диаграммах указано реальное значение, которое было при наших ручных настройках.
Назад
Вперед Содержание
Купить в магазине:
Заказать с доставкой:
Поступление в продажу не ожидается, как правило это состояние товара означает, что он снят с производства.
- Характеристики
- Видео
- Опции и расходники
- Примеры фотографий
- Отзывы (нет)
- Оставить отзыв
- Тесты
- Информация
Характеристики
| Действующие маркетинговые акции | ✔ Скидка при покупке материнской платы GIGABYTE, видеокарты GIGABYTE и процессора Intel |
| Основные характеристики | |
| Производитель | ASUS |
| Модель | HD7870-DC2-2GD5-V2 найти похожую видеокарту |
| Тип оборудования | Видеокарта |
| Поддержка API | DirectX 11, OpenGL 4.x |
| Длина | 270 мм |
| Поддержка ОС | Windows XP x64, Windows XP, Windows MCE 2005, Windows Vista, Windows 7, Windows 8 |
| Видео | |
| RAMDAC | 400 МГц, 10 бит на канал. |
| Максимальное разрешение экрана | 4096 x 2160 при подключении к разъему DisplayPort или HDMI, 2560 x 1600 при подключении к разъему DVI, 2048 x 1536 (при подключении аналогового монитора) |
| Поддержка CrossFire | Возможно объединение карт при помощи CrossfireX |
| Макс. кол-во подключаемых мониторов | 3 с прямым подключением или до 5 мониторов при использовании DisplayPort разветвителей |
| Конфигурация видеокарты | |
| GPU | RADEON HD 7870 |
| Частота GPU | 1000 МГц |
| Кол-во шейдерных процессоров | 1280 |
| Видеопамять | 2 Гб |
| Тип видеопамяти | GDDR5 |
| Разрядность шины видеопамяти | 256 бит |
| Частота видеопамяти | 1200 МГц (4.8 ГГц QDR) |
| Кол-во пиксельных конвейеров | 80, 32 блока выборки текстур |
| Конфигурация | |
| Техпроцесс | 28 нм |
| Интерфейс, разъемы и выходы | |
| Интерфейс | PCI Express 3.0 16x (совместим с PCI Express 2.x/1.х) с возможностью объединения карт при помощи CrossfireX. |
| Поддержка HDCP | Есть (1080p) |
| Порты | DisplayPort, DVI-D, DVI-I, HDMI, Переходник на D-Sub в комплекте порты |
| Прочие характеристики | |
| Поддержка вычислений общего назначения на GPU | AMD APP, OpenCL 1.1, DirectCompute 11 |
| Охлаждение | |
| Охлаждение видеокарты | Активное охлаждение (радиатор + 2 вентилятора DirectCU II на лицевой стороне платы) |
| Название системы охлаждения | DirectCU II |
| Конструкция системы охлаждения | Двухслотовая система охлаждения |
| Совместимость | |
| Требования к системе (рекомендуемые) | Блок питания мощностью 500 Вт |
| Разъем питания | 6 pin+6 pin подходящие переходники питания |
| Низкопрофильная плата | Нет |
| Логистика | |
| Размеры упаковки (измерено в НИКСе) | 40.63 x 23.45 x 9.29 см |
| Вес брутто (измерено в НИКСе) | 1.472 кг |
| Внешние источники информации | |
| Горячая линия производителя | (495) 231-19-99 — в Москве; 8-800-100-27-87 — бесплатный звонок из любого региона России. Пн — суб: с 10.00 до 18.00 |
Отзывы
Мы старались сделать описание как можно более хорошим, чтобы ваш выбор был безошибочным и осознанным, но т.к. мы, возможно, этот товар не эксплуатировали, а только со всех сторон пощупали, а вы его после того, как купите, испробуете в работе, ваш отзыв может сделать этот мир лучше, если ваш отзыв действительно будет полезным, то мы его опубликуем и дадим вам возможность следующую покупку у нас сделать по 2-й колонке.
Сравнение производительности и результаты тестов
Чтобы вы могли оценить производительность выбранного товара (пока еще не побывавшего в нашей тестовой лаборатории, но мы над этим работаем), на диаграмме приведены результаты тестов для 10 товаров, схожих по цене с выбранным. Показатели в процентах указывают на приближение к макcимальному из зарегистрированных результатов.
Для сравнений используются только товары, которые сейчас есть в наличии.
Новая линейка компании AMD в продукции видеокарт получилась очень выгодной по цене/производительности. Особенно зарекомендовала себя модель Radeon HD 7870 своей производительностью и разгонным потенциалом, так как она могла догонять и обгонять Radeon HD 7950 без каких-либо проблем. Но и не далеко отставала от топового продукта Radeon HD 7970. В сегодняшнем обзоре вы увидите ASUS Radeon HD 7870 TOP, узнаем, на что она способна.
Технические характеристики
• Графическое ядро: Pitcairn XT
• Интерфейс: PCI Express x16 3.0
• Техпроцесс: 28nm
• Частота работы GPU: 1100 MHz
• Частота работы памяти (физическая(эффективная)): (1250(6000))MHz
• Разрядность шины видеопамяти: 256bit
• Количество видеопамяти: 2048MB
• Тип видеопамяти: GDDR5
• Число универсальных процессоров: 1280
• Число текстурных блоков: 80
• Число блоков растеризации: 32
• Необходимость дополнительного питания: 6-pin x2
• Интерфейсы: DVI x2, HDMI, DisplayPort
• Рекомендуемая мощность блока питания: 500W
•Длина видеокарты: 270мм
Как видно, что у данной видеокарты есть заводской разгон +100/50MHz по ядру и памяти соответственно. При таком разгоне она должна показывать лучшую производительность, нежели референсный образец.
Упаковка и комплектация
В этот раз упаковка от ASUS немного необычна тем, что нет привычного изображения всадника в латах. На этот раз черная матовая коробка, а на ней уже изображены логотипы, краткие возможности видеоадаптера и прочее. Но на лицевой стороне заметно сразу окно, которое занимает половину упаковки. Через него виден коврик для мыши от ASUS для любителей серии игры Diablo. Также мы видим, что данный продукт имеет заводской разгон.
На обратной стороне краткое описание фирменной системы охлаждения DirectCU II TOP, технологии Digi+ VRM + Super Alloy Power и утилиты GPU Tweak. Также указаны видеовыходы данной модели.

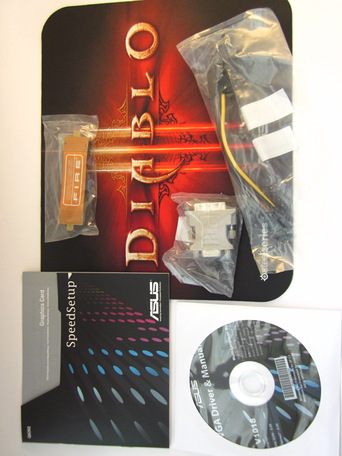

Комплектация не совсем стандартна для продукта среднего сегмента:
• Инструкция по установке и эксплуатации
• Диск с драйверами и утилитами
• Переходник для дополнительного питания Molex to 6-pin
• Переходник DVI to VGA
• Коврик для мыши SteelSeries QcK Mini Diablo III Logo Edition
Внешний вид

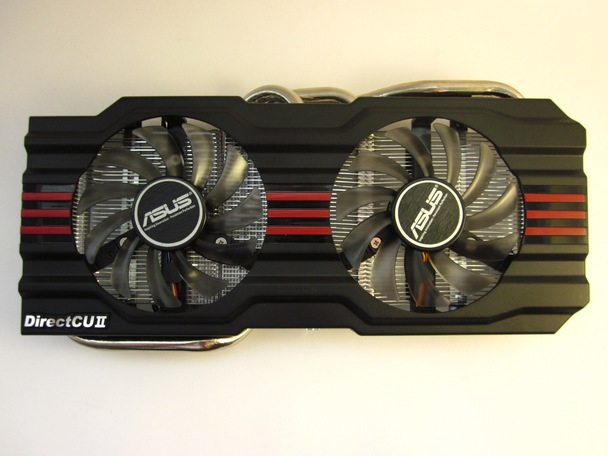

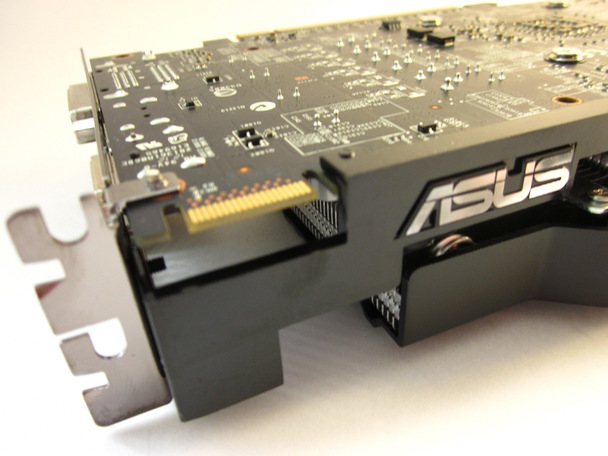

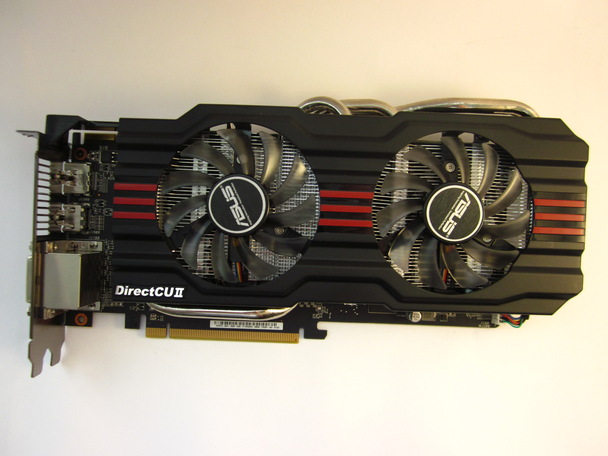

Видеокарта оборудована фирменной системой охлаждения DirectCU II TOP. На ней установлена уже обновленная DirectCU II, про которую было указано в прошлом обзоре ASUS GeForce GTX 670. СО занимает в корпусе два слота, что большой плюс для любителей систем с двумя и более видеокартами. Общий вид представлен в облике прошлых продуктов серии ROG – строгие линии и красные вставки.

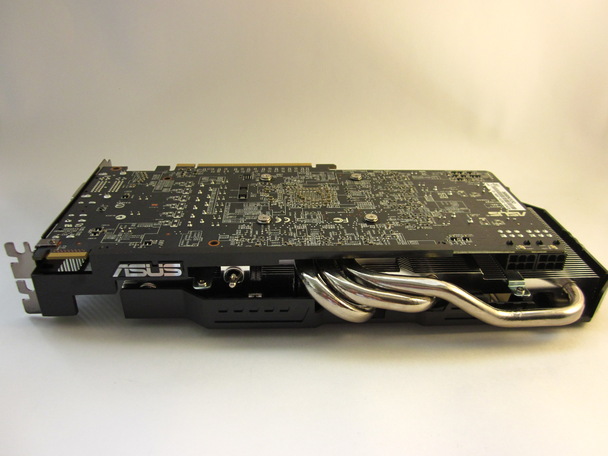

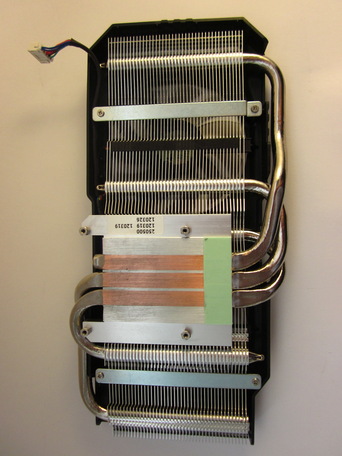

Система охлаждения имеет три толстых тепловых трубки диаметром 8мм, две из которых пронзают цельный радиатор два раза. Как и на всех моделях, где установлена DirectCU применяется прямой контакт тепловых трубок с графическим процессором. Часть основания охлаждает всего два чипа памяти из восьми, немного странное решение, ASUS сэкономили на дополнительном радиаторе? Обдувают всю эту конструкцию два вентилятора диаметром 75мм, которые прикреплены к пластиковому кожуху.

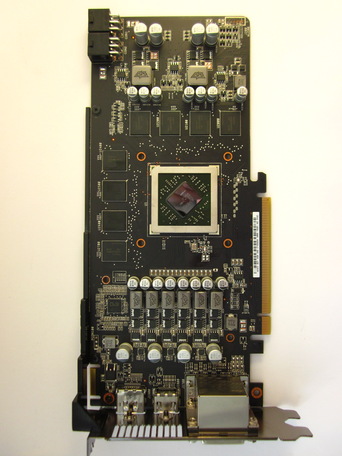

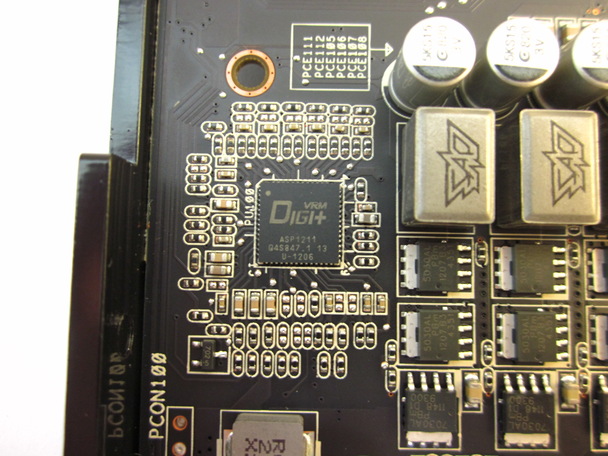

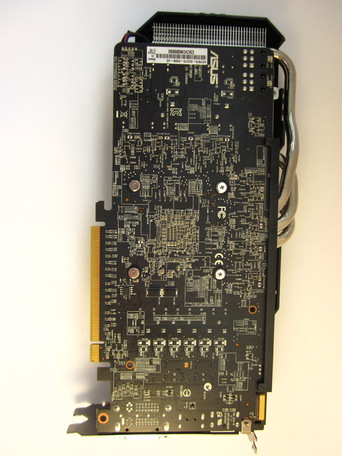

Печатная плата выполнена в черном цвете, все в стиле ASUS ROG. Разводка схожа с эталонным вариантом. Питание осуществляется 6+2 фазной системой под контролем Digi+ с применением технологии Super Alloy Power. Обратная сторона платы практически лишена элементов, что должно положительно повлиять на охлаждении видеокарты в целом.

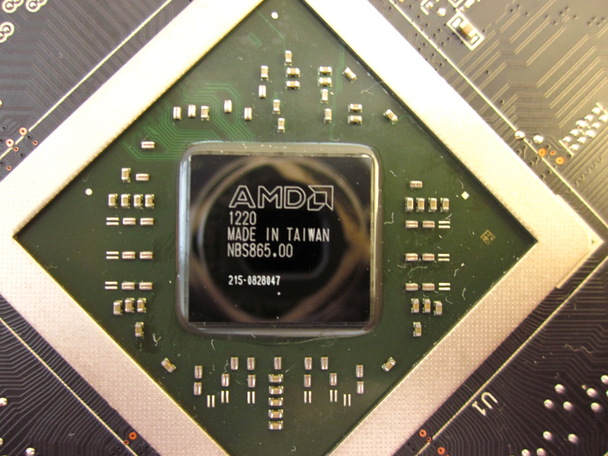

Графический процессор AMD.

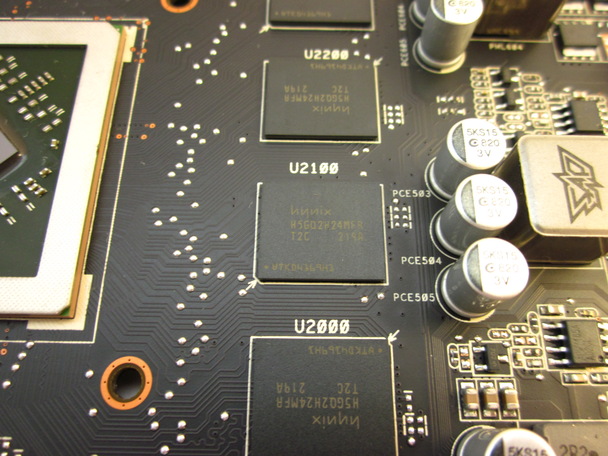

На плате распаяно восемь чипов памяти Hynix H5GQ2H24MFR, работающей на частоте 1250МГц.

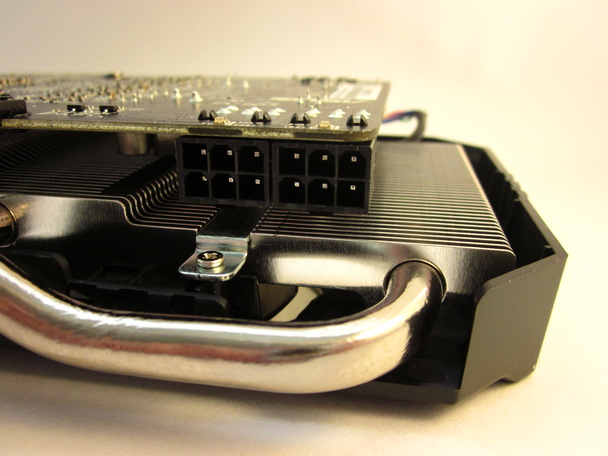

Видеокарте нужно дополнительное питание в виде двух 6-pin коннекторов от блока питания, если у вас один, то это не проблема, так как в комплекте присутствует переходник от Молекса. На плате присутствует один разъем для подключения видеокарт в режим CrossFireX, это означает, что максимально можно объединить две платы. Если присмотреться, то на плате можно увидеть ребро жесткости.

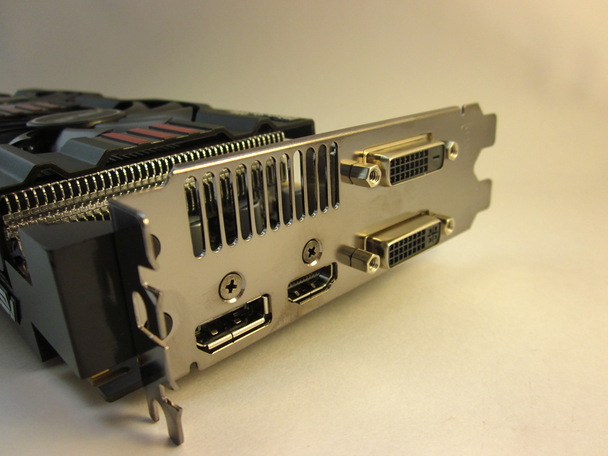

Интерфейсы здесь следующие:
Тестирование
Компьютер на базе процессора Intel Core i5-2500K
• Процессор Intel Core i5-2500K @ 4.7GHz (1.35V) + Кулер IceHammer IH-4500 (Thermalright TY-140)
•Термоинтерфейс: Arctic Cooling MX-2
• Мат. Плата ASUS P8Z68-V PRO GEN3
• Оперативная память 2x4GB Kingston HyperX Red Limited Edition 1333MHz (7-8-8-19)
• Жесткий диск x2 Seagate ST3250310AS (250GB, 7200RPM, SATA-II) in Raid 0
• Блок питания Chieftec CFT-700-14CS
• Корпус Открытый стенд
• Монитор ASUS VE247H 1920×1080 (23,6’)
• Операционная система Windows 7 Ultimate 64-bit SP1, DirectX 11
• Драйвера AMD Catalyst 12.7 Beta, VSync off.
Программы и игры, которые использовались при тестировании видеокарт:
• 3DMark 11 – Настройки Performance.
• 3DMark Vantage – Настройки Performance.
• Dirt2 – Настройки High-Ultra.
• Dirt3 – Настройки High-Ultra.
• Metro 2033 – Настройки Ultra High.
• Battlefield 3 – Настройки – профиль Ultra.
• Grand Theft Auto 4 – Настройки High-Ultra, дальность прорисовки 100%.
• FurMark 1.10.0 – для прогрева видеокарты.
• Fraps 3.5.6 – для замера FPS в играх.
• Замер шума системы охлаждения проводился Смартофном LG Optimus One с программным обеспечением Sound Meter на расстоянии 50см от открытого стенда.
Разгон

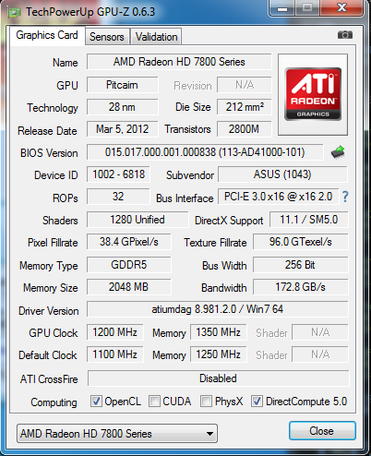

Хоть видеокарта и имеет заводской разгон, но автор попробовал ещё больше разогнать карту. Без поднятия напряжения удалось достичь стабильной работы при частотах 1200/1350МГц по ядру и памяти соответственно. Ниже будет приведен график сравнения температур без разгона и с ним.
Результаты тестов
Для начала, как обычно будут представлены сравнительные графики синтетических тестов 3DMark 11 и Vantage:
Комментировать графики и выводы только вам, так как мнения у всех разные. Теперь в играх:
В играх производительность ASUS Radeon HD 7870 TOP очень высока, дополнительный разгон дает все-таки немалое преимущество.
Температурный режим с заводским разгоном не высокий, в Авто режиме скорость вентиляторов достигла 1850RPM ( 47% ), при этом шума среди всей системы никакого не выделялось, так как он составлял 33db. В режиме 100%, скорость вентиляторов достигла 3300RPM, при этом шум был, он составлял примерно 41db. Шум был также заснят на простой фотоаппарат Canon IXUS 105, видео выложены ниже.
Вывод
ASUS Radeon HD 7870 TOP – отличный продукт со всех сторон. Видеокарта показывает отличные результаты в играх, а разгонный потенциал позволяет обогнать Radeon HD 7950 и наступать на пятки Radeon HD 7970. Эффективность системы охлаждения также находится на высоком уровне, впечатлили и достойны внимания невысокие температуры и малый шум.
Плюсы:
Высокий разгонный потенциал
Эффективная и тихая система охлаждения
В комплекте коврик для мыши (мелочь, а приятно)
Минусы:
Возможно для кого-то будет минусом длина платы
Обзор сделал Александр “honnete” Емец.
Следующих обзоров не будет до 15 августа точно, так как автор уезжает в отпуск 🙂
>
