- 100% Твердотельные конденсаторы
- Дизайн Digi Power
- Поддержка двухканальной DDR3 2800+(OC)
- 1 PCIe 3.0 x16, Поддержка AMD Quad CrossFireX™ и CrossFireX™
- PCIE Gigabit LAN
- Поддержка Поддерживает Встроенная графика Intel ® HD Graphics
- Устройство графического вывода данных : D-Sub, HDMI
- Combo Cooler Option (C.C.O.)
- 7.1-канальный HD-кодек с поддержкой защиты данных (Аудиокодек Realtek ALC892)
- Поддержка ASRock XFast RAM, XFast LAN, XFast USB, OMG, Internet Flash, No-K OC, On/Off Play, Осушитель, Системный Браузер UEFI
- Поддержка Intel ® Smart Connect, Intel ® Rapid Start, Lucid Virtu Universal MVP
- В комплекте : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite Trial
- Спецификация
- Поддержка
— Intel ® Z77
— Поддерживает Технология Intel ® Rapid Start и Smart Connect Technology
— Двухканальная память DDR3
— 4 x DDR3 DIMM
— Поддержка DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, не буферизованная
— Максимальный объем памяти: 32 Гб *
— Поддержка Intel ® Extreme Memory Profile (XMP) 1.3 / 1.2
* При работе под Windows ® 32-бит видимый объем памяти может быть меньше 4 Гбайт. Для 64-битный версий Windows ® таких ограничений нет.
** Чтобы максимизировать объём памяти, установите модули памяти на 8 Гигабайт с 16 ячейками
— Поддержка встроенных возможностей Встроенная графика Intel ® HD Graphics: Intel ® Quick Sync Video 2.0, Intel ® InTru™ 3D, технологию Intel ® Clear Video HD, Intel ® Insider™, Встроенная графика Intel ® HD Graphics 2500/4000 с процессорами Intel ® Ivy Bridge
— Поддержка встроенных возможностей Встроенная графика Intel ® HD Graphics: Intel ® Quick Sync Video, Intel ® InTru™ 3D, технологию Intel ® Clear Video HD, Встроенная графика Intel ® HD Graphics 2000/3000, Intel ® Advanced Vector Extensions (AVX) с процессорами Intel ® Sandy Bridge
— Pixel Shader 5.0, DirectX 11 с процессорами Intel ® Ivy Bridge. Pixel Shader 4.1, DirectX 10.1 с процессорами Intel ® Sandy Bridge
— Максимальное количество памяти 1760 МБ с процессорами Intel ® Ivy Bridge. Максимальное количество памяти 1759 МБ с процессорами Intel ® Sandy Bridge
— Два устройства графического вывода данных: HDMI и D-Sub с независимыми контроллерами
— Поддержка HDMI с максимальным разрешением до 1920×1200 @60Гц
— Поддержка D-sub с максимальным разрешением до 2048×1536 @75Гц
— Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через HDMI (необходим совместимый HDMI-монитор)
— Поддержка функции HDCP через HDMI
— Поддержка воспроизведения Full HD 1080p Blu-ray (BD) / HD-DVD через HDMI
* Встроенные возможности Встроенная графика Intel ® HD Graphics и VGA выходы поддерживаются только процессорами со встроенным графическим ядром.
** Из-за ограничений чипсета, проигрывание Blu-Ray на Встроенная графика Intel ® HD Graphics поддерживается только под ОС Windows ® 7 или Windows ® Vista™
*** Intel ® InTru™ 3D поддерживается только под операционной системой Windows ® 7 или 64 бит.
— 1 x PCI Express 3.0 x16 (PCIE2: в режиме x16)
— 1 x PCI Express 2.0 x16 (PCIE3: в режиме x4)
— 1 x PCI Express 2.0 x1
— 2 x PCI
— Поддержка AMD Quad CrossFireX™ и CrossFireX™
— ASRock Extreme Tuning Utility (AXTU)
— ASRock Instant Boot
— ASRock Instant Flash
— ASRock APP Charger
— ASRock XFast USB
— ASRock XFast LAN
— ASRock XFast RAM
— ASRock Crashless BIOS
— ASRock OMG (Online Management Guard)
— ASRock Internet Flash
— ASRock Осушитель
— ASRock No-K OC Technology
— Технология ASRock On/Off Play
— Lucid Virtu Universal MVP
— Hybrid Booster:
— Плавный контроль частоты CPU
— ASRock U-COP
— Boot Failure Guard (B.F.G.)
— Combo Cooler Option (C.C.O.)
— Ночная подсветка
* Lucid Virtu Universal MVP поддерживается только процессорами со встроенным графическим ядром.
** LucidLogix Virtu MVP поддерживается только под операционной системой Windows ® 7 / 8..
— Совместимость с Microsoft Windows ® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit / Vista™ 32-bit / Vista™ 64-bit / XP 32-bit / XP 64-bit
Справочник
| Описание | Язык | Ссылка | |
|---|---|---|---|
| Пользовательская Инструкция | Английско |  Global |  China |
| Быстрый Гид Установки | Многоязычный | Global | China |
| RAID Гида Установки | Английско | Global | China |
| Руководство по Intel Rapid Storage | Английско | Global | China |
| Руководство по установке Intel Smart Response | Английско | Global | China |
| Руководство по установке Lucid Virtu | Английско | Global | China |
Характеристики продукта могут быть изменены без уведомления. Марки и названия продуктов являются товарными знаками соответствующих компаний. Работа любой конфигурации товара, отличающейся от оригинальной спецификации продукта не гарантируется.
Приведенное ниже изображение интерфейса является образцом. В реальности интерфейс может варьировать в зависимости от версии программного обеспечения.
Система питания
Используемый преобразователь питания процессора совпадает с тем, что можно было видеть у старшей модели Z77 Pro4:

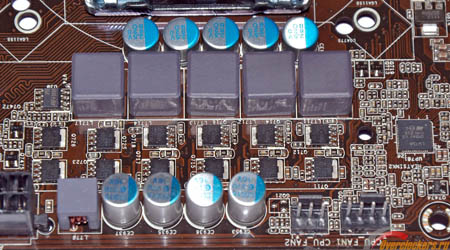

Основной преобразователь работает по схеме 4+1, четыре фазы отведено процессору, одна – встроенному в ЦП графическому адаптеру. В качестве ШИМ-контроллера используется STMicroelectronics L6718.
реклама

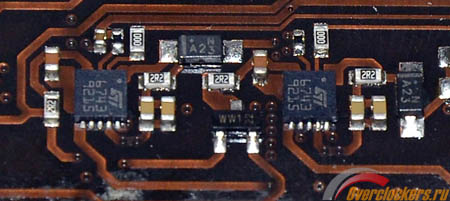

С обратной стороны материнской платы расположено две микросхемы-драйвера STMicroelectronics L6743:
Функцию драйвера для еще трех фаз выполняет сам ШИМ-контроллер.

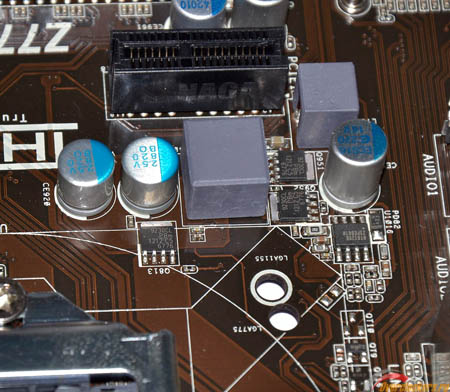

Однофазный преобразователь питания CPU VTT расположен под процессорным разъемом, рядом с портом PCI-E X1:
реклама
В роли ШИМ-контроллера (и драйвера) используется Richtek RT8120, в качестве транзисторов применена пара 9230CL.

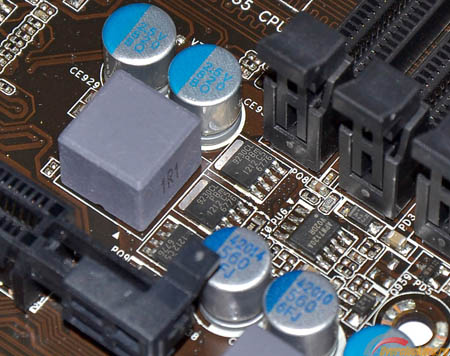

Однофазный преобразователь питания памяти находится сразу под слотами:
В качестве транзисторов используются 9230CL в количестве трех штук. ШИМ-контроллер — Anpec APW7120, он же выполняет и роль драйвера.
Технические характеристики
Таблица характеристик для обеих материнских плат одна.
| Поддерживаемые процессоры | Supports 3rd and 2nd Generation Intel® Core™ i7 / i5 / i3 in LGA 1155 Package | ||
| Системная шина, частота | DMI, 5000 МГц | ||
| Системная логика | Intel Z77 | ||
| Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066133316001866 (разгон)2133 (разгон) 2400 (разгон) 2800 (разгон) МГц | ||
| Слоты расширения | 1x PCIe 3.0 x16 1x PCIe 2.0 x4 1x PCIe 2.0 x1 2x PCI | ||
| Поддержка Multi-GPU | CrossFireX по формуле 16+4 | ||
| Поддержка SATA/RAID | Intel Z77/Z75: 2x SATA3 (6 Гбит/с), 4x SATA2 (3 Гбит/с) RA > | Поддержка eSATA | Нет |
| Поддержка IDE и FDD | Нет | ||
| Сеть | Realtek RTL8111E Gigabit Ethernet | ||
| Аудио | Realtek ALC892 — 8 канальный HD аудиокодек — Поддержка Premium Blu-ray audio — Поддержка THX TruStudio™ | ||
| USB 2.0 | 10x USB 2.0 (Intel Z77/Z75) | ||
| USB 3.0 | 4x USB 3.0 (Intel Z77/Z75) | ||
| IEEE-1394 | Нет | ||
| Системный мониторинг | Nuvoton NCT6776D | ||
| Питание материнской платы | ATX 24-pin, 8-pin ATX 12V | ||
| Разъемы задней панели | 1 x PS/2 порт для клавиатуры; 1 x D-Sub; 1 x HDMI; 4 x USB 2.0; 2 x USB 3.0; 1 x LAN; 6 аудио входов/выходов 3.5-мм mini-jack. | ||
| Фирменные технологии | — ASRock Extreme Tuning Utility (AXTU) — ASRock Instant Boot — ASRock Instant Flash — ASRock APP Charger — ASRock SmartView — ASRock XFast USB — ASRock XFast LAN — ASRock XFast RAM — ASRock Crashless BIOS — ASRock OMG (Online Management Guard) — ASRock Internet Flash — ASRock Dehumidifier Function — ASRock No-K OC Technology — ASRock On/Off Play Technology — Lucid Virtu Universal MVP — Hybrid Booster: — CPU Frequency Stepless Control — ASRock U-COP — Boot Failure Guard (B.F.G.) — Combo Cooler Option (C.C.O.) — Good Night LED | ||
| Размеры, мм | 305 x 193 | ||
| Форм-фактор | ATX. |
Возможности BIOS Setup
Меню UEFI подробно рассматривалось в обзоре ASRock Z77 Pro4, по сравнению с ней у Z77 Pro3 и Z75 Pro3 отличий в настройках разгона нет: совпадают все настройки, включая перечень доступных для изменения напряжений и диапазоны доступных значений, а также список изменяемых таймингов памяти и диапазоны их регулировок, так что тратить время на очередное рассмотрение одного и того же смысла нет.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.
Расположение разъемов на ASRock Z77 Pro3/Z75 Pro3:
В сумме, у каждой из плат по пять разъемов для подключения вентиляторов, два из которых 4-pin, остальные три – 3-pin.
реклама

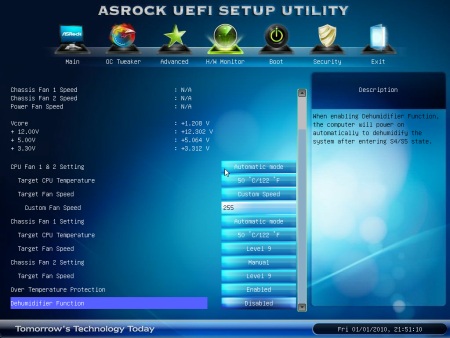

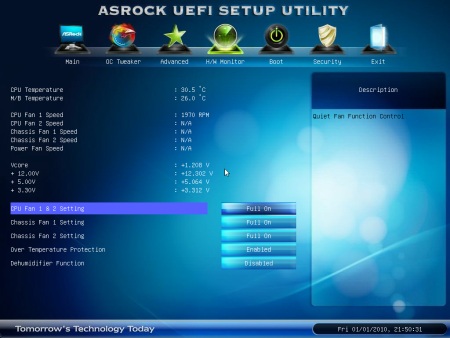

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI H/W Monitor:
Как видно по скриншоту выше, платами поддерживается управление четырьмя разъемами из пяти, отсутствуют настройки для PWR_FAN1.
Для разъемов CPU_FAN1 и CPU_FAN2 доступно два режима работы, «Full On» и «Automatic mode». Первый, как понятно из названия, обеспечивает максимальную скорость вращения, второй же раскрывает дополнительные настройки, в которых можно задать значение температуры процессора, после превышения которой вентиляторы начнут увеличивать скорость вращения, а также базовое значение скорости (один из девяти режимов на выбор, либо ручное управление в диапазоне значений 1-255).
Для разъемов CHA_FAN1-2 помимо профилей «Full On» и «Automatic mode» доступен режим «Manual», в котором можно зафиксировать значение скорости вращения вентилятора независимо от температуры процессора. Правда, для разъемов CHA_FAN доступны только режимы Level1-Level9, возможности ручной регулировки в диапазоне 1-255 здесь не предоставляется.
реклама
Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов. Поведение Z77 Pro3 и Z75 Pro3 вписывалось в пределы погрешностей, так что результаты представлены одной таблицей.
| Разъем | Диапазон регулировки оборотов Scythe Ultra Kaze 2000 (3-pin), об/мин. | Диапазон регулировки оборотов Zalman ZP1225ALM (4-pin), об/мин. |
| CPU_FAN1 | Нет | 910-2018 |
| CPU_FAN2 | 480-2032 | 605-2018 |
| CHA_FAN1 | Нет | 940-2018 |
| CHA_FAN2 | 1202-2032 | 994-2018 |
Исходя из результатов замеров, можно сделать вывод, что 4-pin разъемы поддерживают только ШИМ-регулировку скоростью вращения и 3-pin вентиляторами управлять не умеют. В то же время 3-pin разъемы позволяют управлять скоростью вращения любых вентиляторов. Для разъема CPU_FAN2 доступен ручной режим регулировки скоростью вращения вплоть до полной остановки вентилятора. Хотя большинству пользователей будет достаточно и режимов Level1-Level9, предоставляемых для разъемов CHA_FAN.
Как и в случае с другими материнскими платами ASRock, удобно, что нет необходимости установки какого-либо программного обеспечения, весь необходимый перечень настроек присутствует в UEFI.
реклама
Тестовый стенд
Тестирование ASRock Z77 Pro3 и Z75 Pro3 проводилось на следующей конфигурации:
- Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
- Система охлаждения: Zalman CNPS10X Performa (120*120*25,
2000 об/мин);
Проверка разгона
Установка напряжений
Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота процессора на момент замера – 4 ГГц.
реклама
| Режим работы | Установлено, В | Без нагрузки, программный мониторинг, В | Под нагрузкой, программный мониторинг, В | Без нагрузки, замер мультиметром, В | Под нагрузкой, замер мультиметром, В | ||||
| Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | ||
| CPU Vcore, Load-Line Calibration Auto | Auto | 1.304 | 1.304 | 1.256 | 1.256 | 1.32 | 1.32 | 1.285 | 1.286 |
| CPU Vcore, Load-Line Calibration 100% | Auto | 1.304 | 1.304 | 1.256 | 1.256 | 1.32 | 1.32 | 1.285 | 1.286 |
| CPU Vcore, Load-Line Calibration 50% | Auto | 1.312-1.32 | 1.312-1.32 | 1.312 | 1.312 | 1.332 | 1.333 | 1.344 | 1.344 |
| CPU Vcore, Load-Line Calibration 0% | Auto | 1.328 | 1.328 | 1.368-1.376 | 1.368-1.376 | 1.348 | 1.349 | 1.399 | 1.398 |
Разница между материнскими платами укладывается в погрешности измерений, что немудрено – ведь у них одинаковый дизайн преобразователей питания и одинаковый перечень настроек BIOS. Интересно, что результаты отличаются от оных у Z77 Pro4, возможно, та действительно была с браком. Хотя, быть может, другие результаты замеров являются прямым следствием обновления программного кода материнских плат.
Как видно из результатов замеров, режим Auto совпадает с режимом 100%. Наиболее оптимальным для использования выглядит режим работы Load-Line Calibration 50%, где разница между напряжением питания в простое и под нагрузкой невелика. Программный мониторинг привирает, но не так уж и сильно, в среднем цифры мониторинга занижены на две-три сотых вольта.
Теперь рассмотрим работу Load-Line Calibration для напряжения питания встроенной графики:
реклама
| Режим работы | Установлено, В | Без нагрузки, замер мультиметром, В | Под нагрузкой в Cinebench R11.5, замер мультиметром, В | Под нагрузкой в OCCT 3.1 GPU, замер мультиметром, В | Под нагрузкой в OCCT 3.1 GPU+CPU, замер мультиметром, В | ||||
| Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | ||
| IGPU Voltage, Load-Line Calibration Auto | Auto | 0.458 | 0.458 | 1.227 | 1.227 | 1.217 | 1.217 | 1.226 | 1.226 |
| IGPU Voltage, Load-Line Calibration 100% | Auto | 0.458 | 0.458 | 1.227 | 1.227 | 1.217 | 1.217 | 1.226 | 1.226 |
| IGPU Voltage, Load-Line Calibration 50% | Auto | 0.458 | 0.458 | 1.245 | 1.246 | 1.242 | 1.242 | 1.252 | 1.253 |
| IGPU Voltage, Load-Line Calibration 0% | Auto | 0.46 | 0.459 | 1.267 | 1.267 | 1.271 | 1.271 | 1.282 | 1.281 |
Как и в случае с питанием CPU VCore, различий в работе Z77 Pro3 и Z75 Pro3 не наблюдается. Режим Auto соответствует режиму 100%, в то время как наиболее пригодным к использованию можно назвать режим 50%.
Результаты замера вторичных напряжений:
| Режим работы | Установлено, В | Без нагрузки, замер мультиметром, В | Под нагрузкой, замер мультиметром, В | ||
| Z77 Pro3 | Z75 Pro3 | Z77 Pro3 | Z75 Pro3 | ||
| DRAM Voltage | 1.6 | 1.592 | 1.593 | 1.593 | 1.594 |
| CPU VTT | 1.104 | 1.103 | 1.103 | 1.11 | 1.109 |
| VCCSA | 1.016 | 1.04 | 1.04 | 1.046 | 1.047 |
| CPU PLL | 1.799 | 1.813 | 1.817 | 1.82 | 1.824 |
| PCH | 1.05 | 1.037 | 1.037 | 1.046 | 1.046 |
Чуда не произошло, очередной раз в плане устанавливаемых напряжений материнские платы максимально близки между собой. Что касается поведения, то обе модели склонны занижать напряжения DRAM/PCH и завышать напряжения VCCSA/VTT/PLL.
 |
