Мне был нужен недорогой кулер для разогнанной Nvidia Quadro FX3500 (аналог Geforce 7900GS). Наиболее подходящим вариантом оказался герой статьи. По современным меркам кулер устроен очень уж просто (никаких теплотрубок!), что не вызывает доверия. Но, после прочтения нескольких положительных отзывов от владельцев Geforce 9800 и Radeon 4850, установивших это чудо вместо родного охлаждения, было решено рискнуть.
Комплект поставки
Поставляется кулер в пластиковой упаковке.
Сбоку указаны поддерживаемые видеокарты
А сзади – преимущества данного продукта
Комплектация:
— сам кулер;
— набор радиаторов для чипов памяти и мосфетов;
— набор болтов и прокладок;
— 2 пакетика с термоклеем и лопаточка;
— переходник на разъем молекс;
— инструкция;
на кулер нанесена термопаста Arctic MX-2
Эффективность данной пасты не проверялась, но она гораздо тверже, чем MX-2, поставляемая отдельно.
Основание ровное, но следы фрезы видны невооруженным глазом
Установлен 9 см вентилятор с гидродинамическим подшипником и ШИМ управлением оборотами (900-2000 об/мин). У меня он без проблем заводился на 5В.
Устройство кулера очень простое, но некоторые интересные особенности у него есть.
Как видно, основание переходит в пластины не на одной высоте. Видимо, так эффективнее.
Установка.

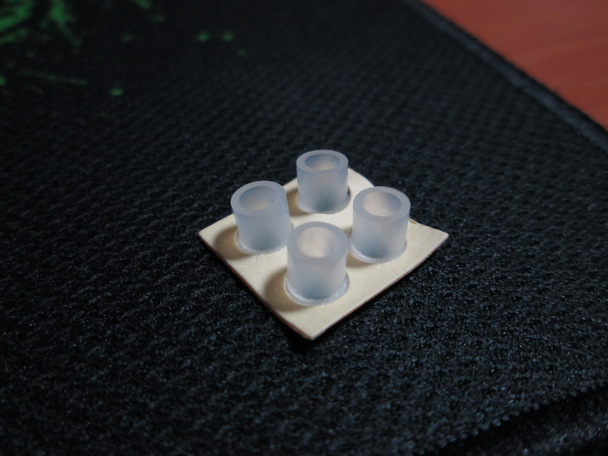

Клеем двухсторонний скотч на пластиковые столбики для крепления кулера
И приклеиваем на нужные нам отверстия для болтов
Выдавливаем оба тюбика с термоклеем и размешиваем
Теперь нужно подождать 5 минут и можно клеить радиаторы. Для наклеивания есть временной промежуток в 15 минут. Клей очень жидкий и так и норовит стечь с чипа памяти на текстолит. По идее клей должен высохнуть за 5 часов, но видимо это результат при т.н. нормальных условиях. Еще перед покупкой меня насторожил данный комментарий
В моем случае клей сох примерно 2 суток.
Когда клей высохнет можно устанавливать радиатор.
Вставляем болты с прокладками в соответствующие дырки на текстолите видеокарты и «надеваем» на лежащий на столе радиатор
Получается примерно следующее ( фотографии видеокарты кликабельны)
Переходник на молекс я переделал на 3 пин, чтобы подключить кулер к реобасу.
Эффективность
Тестировался кулер на видеокарте NVIDIA Quadro FX3500 (аналог Geforce 7900GS), частоты 675/1800, напряжение чипа – 1.53В (номинал 1.17В), напряжение памяти 2.1В (номинал 1.77В). Термопаста Arctic MX-2.
Оппонентом L2 выступил Scythe Musashi в двух ипостасях
1.с одним 12 см вентилятором 1200 об/мин
2. с двумя 9 см вентиляторами от Accelero Twin Turbo2 на 2000об/мин
Данный кулер я использую для тестов попадающих ко мне видеокарт. Ради установки на Radeon HD2600XT пришлось слегка подогнуть пластины с одного бока (иначе кулер упирался в радиатор чипсета) и немного отогнуть длинную секцию. А вот гуляющие по теплотрубкам пластины были у данного экземпляра всегда. Тем не менее, кулер абсолютно работоспособен, трубки греются и разогревают пластины.
Отпечаток термопасты на Scythe Musashi (видите надпись nvidia? 🙂 )
Нагрев осуществлялся 10 прогонами теста Crysis при средних настройках в разрешении 1280*1024
ОС – Windows XP, драйвер 169,21.
L2 тестировался без радиаторов на памяти, чтобы провести тесты в одинаковых условиях и в один день. Комнатная температура 24°С. Тестирование проводилось в обычных условиях – закрытый корпус и вдувной вентилятор с фильтром средней запыленности.
Результаты
Как видно, Musashi с двумя вентиляторами равен L2 с одним таким же вентилятором.
Шум.
На слух 9см вентилятор L2 шумит немного сильнее, чем 12 см Scythe S-Flex на 1200 об/мин. При напряжении 5В вентилятор практически бесшумен, при этом эффективности кулера хватает для температуры 53°С в 2D (просмотр youtube, загрузка ГП около 11%, частоты 450/1800).
Заключение.
На мой взгляд очень достойный бюджетный кулер, подходящий для видеокарт с тепловыделением до 120Вт. Отличная производительность, невысокий шум. Из недостатков могу отметить разве что долго сохнущий термоклей.
История компании Arctic Cooling начинается с 2001 г. На данный момент штаб-квартира компании находится в Швейцарии, офисы в Гонконге и США, а производственные мощности в Азии. Компания занимается созданием систем охлаждения для процессоров, графических карт, а также производством вентиляторов, блоков питания и корпусов. Наверное, самым развитым и успешным ее направлением можно считать системы охлаждения для видеокарт. В ассортименте компании уже несколько довольно удачных решений, которые обрели популярность благодаря своей эффективности и очень приемлемой стоимости. Также очень известными являются оригинальные вентиляторы Arctic Fan на антивибрационном подвесе
В виде продолжения нашего знакомства с продукцией данной компании, мы предлагаем вам тест кулера для видеокарт Arctic Cooling Accelero L2 Pro , который можно установить на различные решения производства как NVIDIA, так и ATI.
Производитель и модель
Arctic Cooling Accelero L2 Pro
Размеры кулера Д х Ш х В (вентилятора), мм
119 x 94 x 51
(92 x 92 x 15)
Материал радиатора и конструкция
алюминиевые ребра толщиной 0,5 мм выходящие с интервалом 1,5 мм из алюминиевого основания
Толщина пластин радиатора, мм
Межреберное расстояние, мм
Скорость вращения вентилятора, об/мин
Воздушный поток, CFM
Уровень шума, дБА
Возможность установки на видеокарты
- HD 4850, 4830, 4730
- HD 4670, 4650
- HD 4550
- HD 3870
- HD 3470, 3450
- HD 2600, 2400,
- X1950 (Pro), X1900 (GT)
- X1800, X1600,
- X1550, X1300 series
- GTS250
- 9800, 9600, 9500, 9400
- 8800GT, 8800GTS(G92)
- 8600, 8500
- 7950, 7900, 7800
- 6800, 6600
- FX5950, FX5900
- FX5800, FX5700 series
Полная масса, грамм
предварительно нанесенная термопаста МХ-2, гарантия 6 лет
Рекомендованная стоимость, долларов США
Упаковка и комплектация
Кулер Accelero L2 Pro поставляется в небольшой прозрачной коробке, что позволяет осмотреть его со всех сторон не распаковывая. На лицевой стороне коробки отсутствуют какие-либо картинки или надписи.
С обратной стороны указаны основные особенности кулера, из которых хотелось бы выделить следующие:
- способность кулера рассеивать до 100 Вт тепла;
- ультра-тихий 92-мм вентилятор, который крепится на стойках специальной аэродинамической формы, что исключает появление жужжания и связанных с этим вибраций, и функцией управления скоростью вращения методом широтно-импульсной модуляции;
- предварительно нанесенная на основание кулера термопаста MX-2
Также производитель указал превосходство в охлаждении и уменьшенном уровне шума, по сравнению с «референсной» системой охлаждения на видеокарте NVIDIA GeForce 9800 GTX+.
В нижней части коробки располагается таблица со спецификациями кулера и моделями поддерживаемых ним видеокарт, которую мы приводили выше.
Далее рассмотрим комплект поставки. Вместе с кулером поставляются следующие элементы:
- переходник питания на Molex;
- инструкция по установке;
- 8 радиаторов для чипов памяти;
- 8 радиаторов для подсистемы питания;
- пакетик с 4-мя крепежными винтами, 4-мя диэлектрическими шайбами и 4-мя пластиковыми подставками;
- наклейка на корпус.
Довольно неплохой комплект поставки, присутствует все, что необходимо. Также напомним, что термопаста MX-2 уже предварительно нанесена на основание кулера.
Идущий в комплекте переходник питания на разъем Molex выполняет еще одну функцию. Он позволяет пользователю вручную ограничить скорость вращения вентилятора, подключив его к 7В выводу, вместо 12В. Отметим, что сегодня при помощи данного переходника мы и будем изменять скорость вращения вентилятора, проверяя тем самым эффективность охлаждения кулера и создаваемый при этом уровень шума.
В инструкции подробно описывается процесс установки маленьких радиаторов на чипы памяти и подсистему питания, а также непосредственно процесс установки самого кулера на видеокарту:
Конструкцию кулера Accelero L2 Pro можно условно разделить на три части – это радиатор, вентилятор и основание, далее мы рассмотрим каждую из этих частей отдельно.
Длина и ширина кулера составляют 119 и 94 мм соответственно, а высота целых 51 мм. Как видите, данное решение обладает достаточно большими габаритами, а это не может радовать владельцев компактных корпусов, и не всегда оставит возможность создания связок CrossFireX или SLI из карт, на которые установлен Accelero L2 Pro. Кроме того, близкое расположение другой горячей карты перед кулером может негативно сказаться на эффективности охлаждения.
В основе кулера лежит низкопрофильный радиатор с множеством тонких алюминиевых ребер. Пластины расположены довольно плотно, что может не позволить вентилятору эффективно продувать весь радиатор. Однако пока не будем судить об эффективности — все покажет тестирование.
Далее рассмотрим основание кулера, оно обработано не очень хорошо. Явно чувствуются следы фрезы, а полировки и вовсе нет. Термопаста MX-2 нанесена довольно качественно. Правда предварительно нанесенный термоинтерфейс не всегда является положительным фактором – при необходимости переустановить кулер, допустим, на более новый ускоритель, придется искать термопасту отдельно.
Фирменной особенностью решений Arctic Cooling является выполненный из светлого пластика вентилятор, и Accelero L2 Pro не стал исключением. Он укомплектован 92-мм вентилятором с функцией управления скоростью вращения методом широтно-импульсной модуляции в диапазоне от 900 до 2000 оборотов в минуту, который способен прокачать до 27 кубических футов воздуха в минуту (примерно 45,87 м 3 /ч). Срок службы подшипника вентилятора в технических характеристиках не указывается.
Вес кулера составляет всего 250 граммов, что является довольно скромным показателем среди современных систем охлаждения.
Далее, разобравшись с обзорной частью статьи, перейдем к процедуре установки кулера на нашу тестовую видеокарту – GIGABYTE GeForce 9800 GT 1GB GDDR3 Silent Cell.
Установка кулера прошла достаточно легко и не вызвала у нас каких-либо затруднительных моментов. Единственным нюансом, оставившим немного негатива, оказался процесс подлаживания маленьких шайб, что оказалось не совсем удобно. Отметим также, что на некоторых кулерах они приклеиваются к креплению, что позволяет избежать лишней возни.
Как видите, установленный на видеокарту кулер Accelero L2 Pro немного превышает высоту стандартной двухслотовой системы охлаждения, что, с одной стороны, обещает повышение эффективности, но не всегда окажется совместимо с конфигурациями потенциальных покупателей, особенно если их ПК собран на основе mATX-плат.
Вид сверху подчеркивает белый вентилятор, который смотрится довольно эффектно. Сам кулер практически не выступает над видеокартой, т.е. по ширине он совместим со всеми корпусами, которые могут вместить такой видеоускоритель. Но отметим, что стабилизатор питания последнего оказался на некотором удалении от системы охлаждения – надеемся воздушного потока, создаваемого вентилятором, будет достаточно, чтобы хотя бы немного проветривать и его.
При тестировании использовался следующий тестовый стенд:
Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 12 МБ) @3,8 ГГц
ZOTAC NForce 790i-Supreme (LGA775, nForce 790i Ultra SLI, DDR3, ATX)
GIGABYTE GeForce 9800 GT 1GB GDDR3 Silent Cell
Noctua NH-U12P (LGA775, 54,33 CFM, 12,6-19,8 дБ)
2x DDR3-1333 1024 MБ Transcend PC3-10600
Hitachi Deskstar HDS721616PLA380 (160 ГБ, 16 МБ, SATA-300)
CHIEFTEC CFT-850G-DF (850 Вт, 140+80 мм, 25 дБ)
Spire SwordFin SP9007B (Full Tower) + Coolink SWiF 1202 (120x120x25, 53 CFM, 24 дБ)
Samsung SyncMaster 757MB (DynaFlat, 2048×1536@60 Гц, MPR II, TCO’99)
В список «соперников» была включена «стандартная» для используемой видеокарты система охлаждения Silent Cell, а также высокопроизводительный кулер Accelero Twin Turbo, который еще раз представляет компанию Arctic Cooling, и решения от компании Zalman – VF830 и VF2000 LED.
Давайте взглянем, что же у нас получилось в результате тестирования:
Как видите, кулер Arctic Cooling Accelero L2 Pro демонстрирует довольно неплохие результаты и при роботе на 12 В он оказался даже эффективнее системы охлаждения Zalman VF830, которая построена на тепловых трубках. Конечно, цельно алюминиевая конструкция не может обеспечить невероятную эффективность — Accelero L2 Pro немного уступает своему «брату» Accelero Twin Turbo и кулеру Zalman VF2000 LED. С другой стороны, не может не радовать тот факт, что Accelero L2 Pro значительно дешевле своих оппонентов, и поэтому по соотношению эффективность/цена он явно им не уступает.
Также во время тестирования мы измеряли издаваемый кулером уровень шума на минимальных и максимальных оборотах вентилятора. Так, при работе кулера от 7 В он оставался довольно тихим, выделяясь лишь легким гулом двигателя вентилятора, но при переводе питания на 12 В гул немного увеличился и кулер стал шумнее. В общем, можно сказать, что при работе как от 7 В, так и от 12 В, разница в уровне шума была не очень большой, а сам кулер оставался достаточно тихим.
На наш взгляд, компании Arctic Cooling в лице Accelero L2 Pro удалось создать довольно эффективное и в то же время доступное решение для охлаждения видеокарт. Конечно, данная система охлаждения не обеспечивает непревзойденный уровень охлаждения, но вполне обеспечит качественный отвод тепла от всех современных массовых видеоускорителей. Причем во время работы кулер Accelero L2 Pro не создает шума даже при максимальной скорости вращения вентилятора, что не может не радовать. Немного огорчает отсутствие подсветки, однако если вспомнить цену продукта, то данный факт уходит на второй план. Также не будем забывать, что производитель предоставляет гарантию на данное решение целых 6 лет, а это также прибавит уверенности потенциальному покупателю в качестве продукта. В целом, к недостаткам Accelero L2 Pro можно отнести только его габариты – из-за достаточно большой высоты (51 мм) видеокарта с такой системой охлаждения займет целых 3 слота расширения.
- достаточно высокая эффективность охлаждения;
- регулировка скорости вращения вентиляторов ШИМ-методом и с помощью переходника;
- малый вес и габариты;
- достаточно низкий уровень шума;
- несложный процесс установки;
- доступная стоимость.
- низкое качество обработки основания;
- достаточно большая высота;
- ограниченная совместимость с компактными системами и связками CrossFireX и SLI.
Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленный для тестирования кулер.
Выражаем благодарность компаниям Sea Sonic и ООО ПФ Сервис за предоставленное для тестового стенда оборудование.
При сборке системного блока другу, встала задача, взять видеокарту, как говориться «на сдачу», но при этом должна хоть немного тянуть не тяжелые игрушки, к примеру, World of Tanks. Переход осуществлялся с платформы 775 (Pentium E5200) на 1155 (i3-2220). Бюджет был 1000 деревянных, посетил я местные барахолки и обнаружил на одной Zotac GeForce 8800GT 512Mb DDR3, стоила 800 рублей. Походил, «вокруг пятнадцать круг», подумал, решил взять её, так как новую такой же производительности за такой бюджет не реально приобрести.
При покупке в голове вертелась мысль, что обязательно снять охлаждение, почистить от пыли, сменить термопасту и термопрокладки, но об этом чуть ниже.

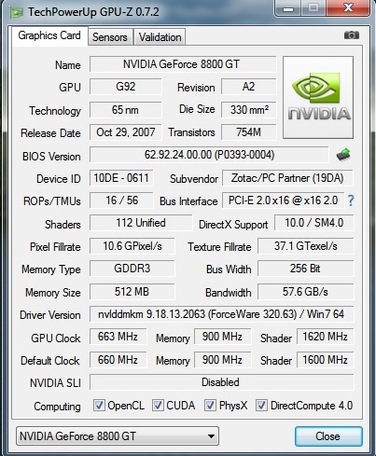

Немного о нашем старичке:
Модель. GeForce 8800GT
Чип. G92 вторая ревизия
RAMDAC. 400 МГц — 2 шт.
Максимальное разрешение 2D/3D. 2048 x 1536 @ 85 Гц (при подключении к аналоговому монитору), 2560×1600 при подключению к DVI монитору.
Видеопамять. 512 Мб
Тип памяти. GDDR3
Разрядность шины памяти. 256 бит
Охлаждение. Активное (радиатор + вентилятор на лицевой стороне платы)
Частота чипа. 660 МГц
Частота памяти. 900 МГц (1.8 ГГц DDR)
Кол-во пиксельных конвейеров. 56, 16 блоков выборки текстур
Кол-во процессоров. 112 (работают на частоте 1.6 ГГц)
Поддержка API. DirectX 10, OpenGL 2.0
Порты. 2 выхода DVI-I, переходник на D-Sub в комплекте.
Интерфейс. PCI Express 2.0 16x с возможностью объединения карт при помощи SLI.
Поддержка HDCP. Есть
TV out. S-video, RCA или Компонентный (RCA Y Pb Pr) через переходник
Поддержка ОС. Windows XP x64, Windows XP, Windows Vista, Linux, Windows 7
Каково же было моё удивление, когда установив карту в системный блок и загрузив Виндовс, видеокарта выдала температуру без нагрузки (просто рабочий стол) – 62 градуса. Я предполагал, что прошлый владелец, скорее всего, не утруждал себя чисткой охлада, да и наверно одной из причин продажи была именно высокая температура. Не стал я запускать ни каких тестов, выключил компьютер и приступил, если можно так назвать, к профилактике.

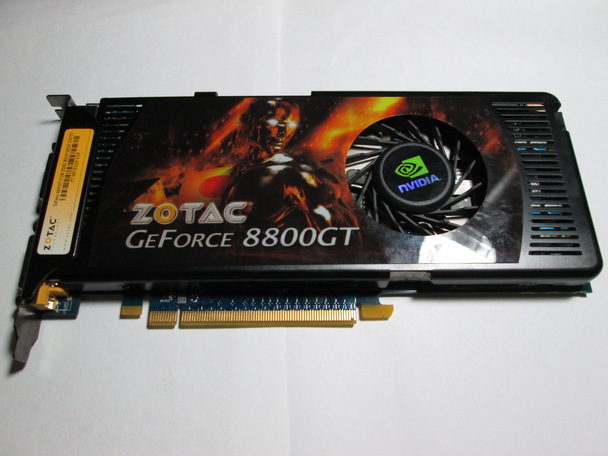

Охлаждение на карте турбинного типа.
Сверху карту, конечно же, почистили, убрав видимую пыль. Турбина крепиться на 12 винтов, сняв которые видим следующую картину.

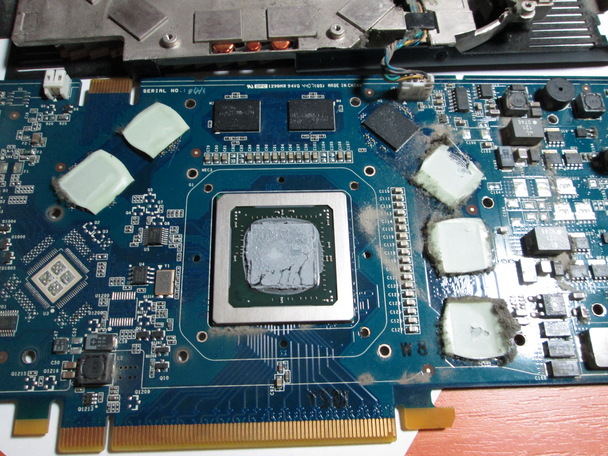

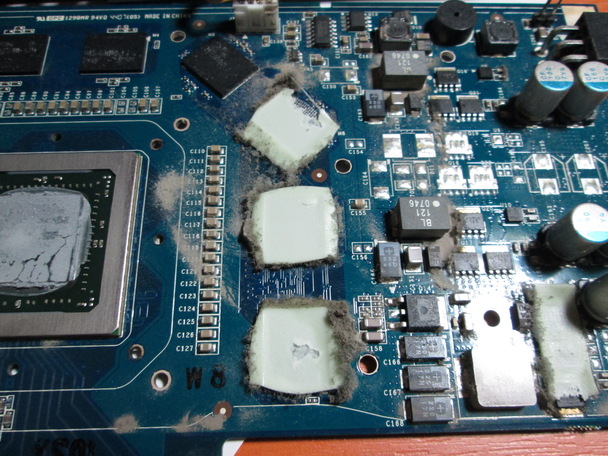

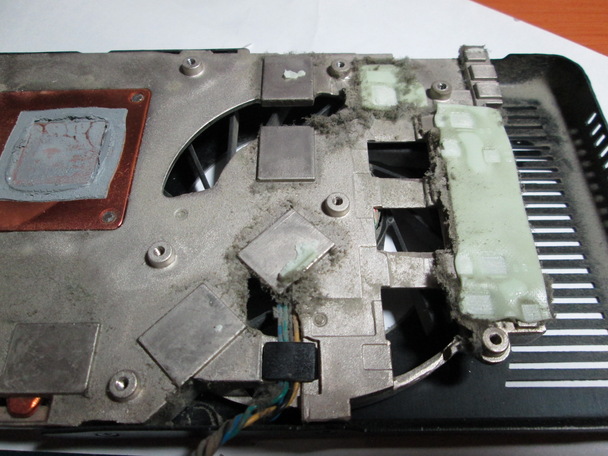

Термопрокладки встали колом, паста на чипе не засохла только в середине, диаметр рабочей поверхности пасты составил 2 мм.

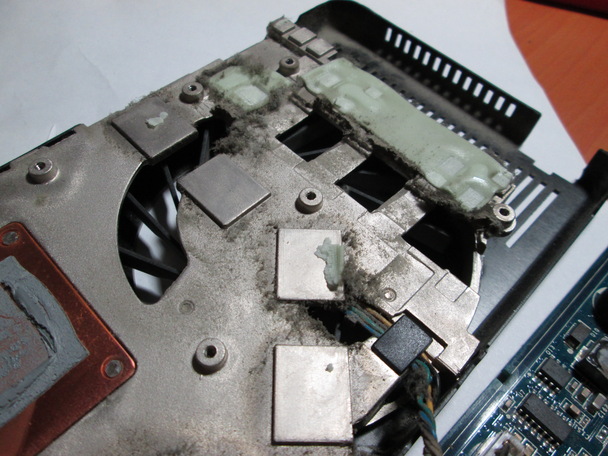

На самой турбине дела обстояли ничуть не лучше.
Ну что же беру в руки бензин и всё тщательным образом удаляю. Здесь я уместился в одно предложение, повремени, заняло полтора часа, термопрокладки ни как не хотели отставать, прикипели хорошо.

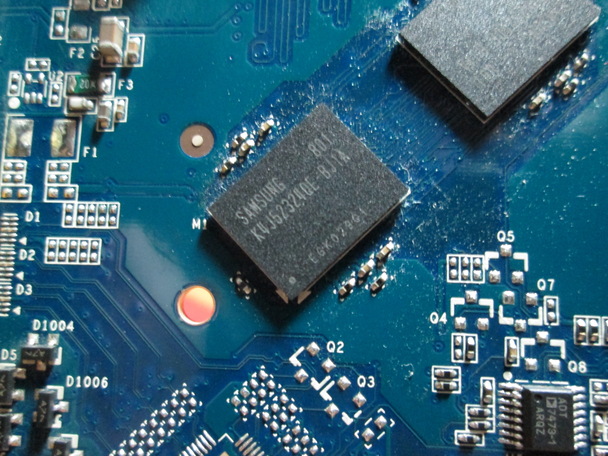

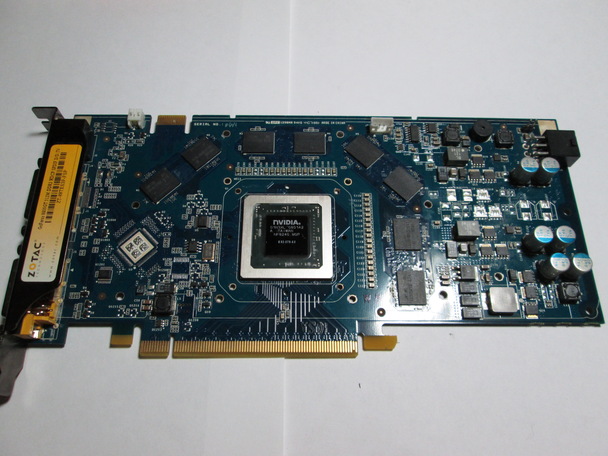

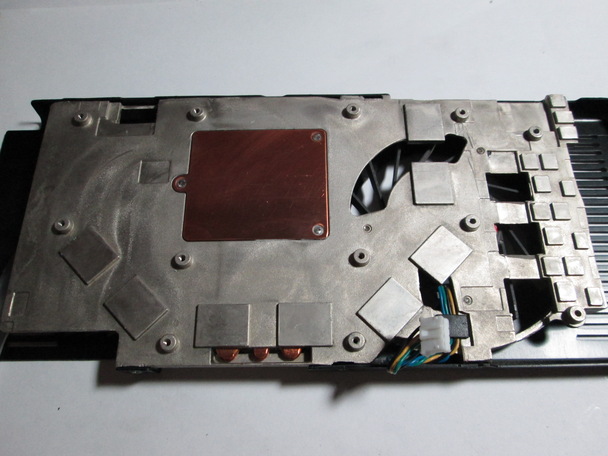

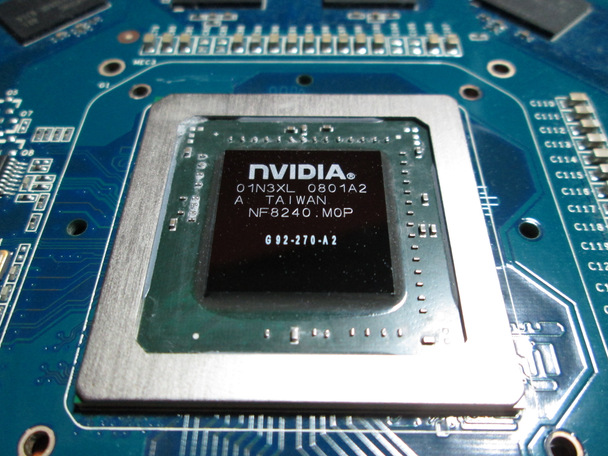

После процедуры можно разглядеть чип G92 второй ревизии и память – это Samsung.
Пластиковый кожух не удалось демонтировать, четыре боковых винта ни в какую не поддавались, поэтому решено было просто продуть её, в общем, стала выглядеть так.

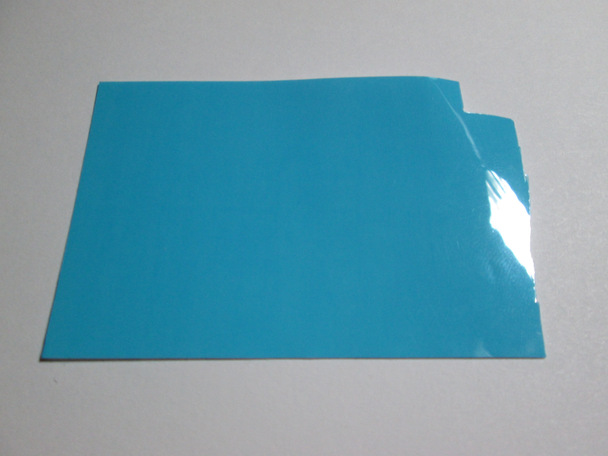

Вместо термопрокладок решил применить термоскотч CoolerA, теплопроводностью 0,6 W/mk.
Толщина у него 0,25 мм, но примерив турбину обратно, с термоскотчем, убеждаюсь, что не будет контакта ни с памятью, ни с силовыми элементами.
Вот тогда решил отправить турбину на покой и купить Arctic Cooling Accelero L2 Plus, кто-то может сказать, что покупать охлаждение стоимостью чуть меньше стоимости самой карты нецелесообразно, но мне, например, будет спокойнее, что карта трудиться с нормальным охладом, нежели с не пойми чем и с большими температурами.
В общем, посетил я наш ДНС, данная система охлаждения была только там, обошлась в 650 рублей.

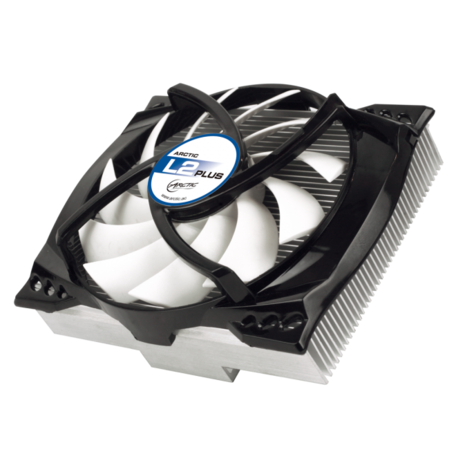

Характеристики Accelero L2 Plus.
Max. Cooling Capacity. 120 Watts
Материал радиатора . Алюминий
Вентилятор (мм). 92 мм, 900 — 2,000 RPM (controlled by PWM)
Уровень шума. 0.4 Sone (приблизительно 16дБ)
Сила тока / Напряжение. 0.16A/ 12V
Размеры (Д x Ш x В). 119 x 94 x 51 мм
Размеры в упаковке(Д x Ш x В). 123 x 98 x 55 мм
Гарантия производителя. 6 лет
Совместимость.
NVIDIA
GTX
GTS
GT
640, 630, 440, 340, 330, 320, 240, 220 (not LP), 130 (OEM)
9000
9800 GTX+, 9800 GTX, 9800 GT, 9600 GT, 9600 GSO 512, 9600 GSO, 9500 GT (not LP), 9400 GT (not LP)
8000
8800 GTS 512 (G92), 8800 GTS (G92), 8800 GT, 8800 GS (9600GSO), 8600 GTS, 8600 GT GDDR3, 8600 GT DDR2, 8500 GT (not LP)
7000
HD 7790, 7950 GT, 7900 GTX, 7900 GT, 7900 GS, 7800 GTX 512, 7800 GTX, 7800 GT,7600 GT, 7200 GS (TC)
AMD Radeon
8000
7000
6000
6770, 6750, 6670 LP, 6670, 6570
5000
5770, 5750, 5670, 5550 (OEM)
4000
4850, 4830, 4770, 4730, 4670, 4650, 4550, 4350 (LP)
3000
3870, 3850, 3690, 3650, 3470, 3450
2000
2600 XT, 2600 Pro, 2400 XT, 2400 Pro
1000
1950 XTX, 1950 XT, 1950 Pro, 1950 GT, 1900 XTX, 1900 XT, 1900 GT, 1800 XT, 1800 XL, 1800 GTO, 1650 XT, 1650 Pro, 1600 XT, 1600 Pro, 1550, 1300 XT, 1300 Pro, 1300.

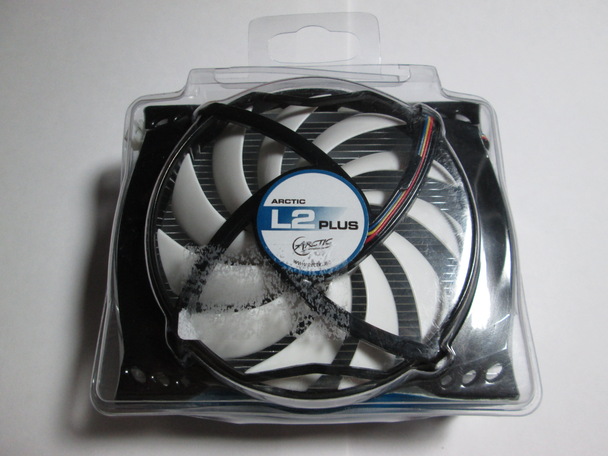

Поставляется кулер в пластиковом блистере, что с одной стороны, удобно при покупке, можно рассмотреть продукт, с другой под сомнением безопасность при транспортировке.

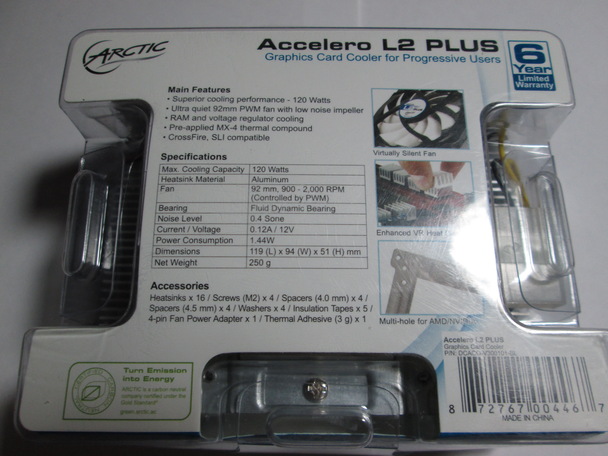

На обратной стороне упаковке указаны характеристики и комплект поставки.

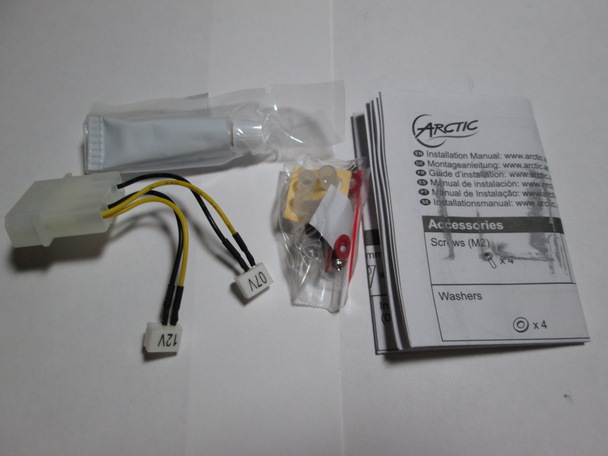

В него входят, переходник для питания, инструкция, термоклей, винты, шайбы, распорки.

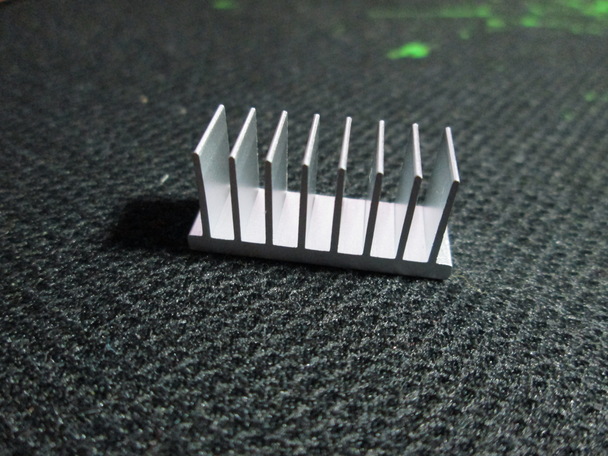

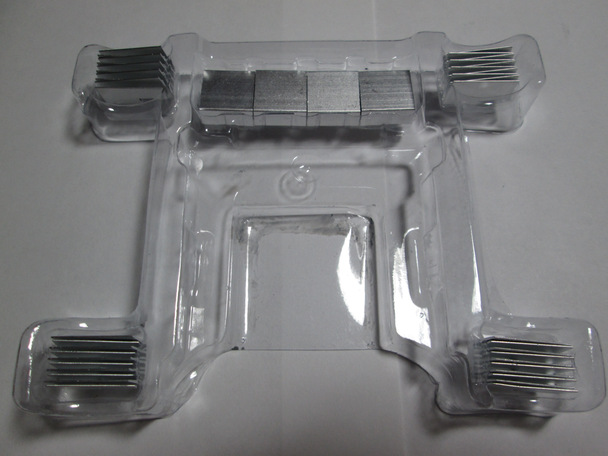

Так же набор радиаторов для памяти и силовой системы.

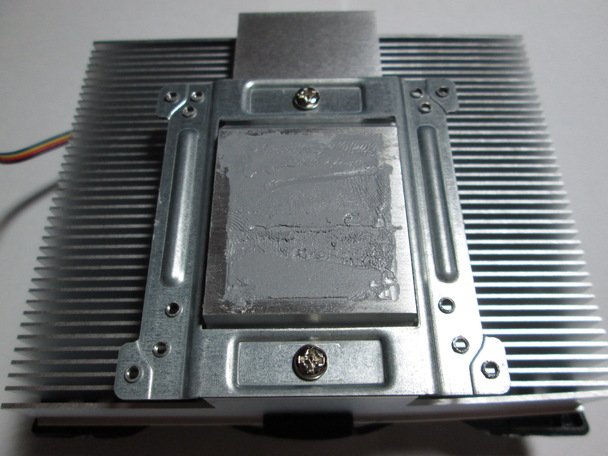

На контактную площадку уже нанесён термоинтерфейс, если верить надписям на упаковке – это MX-4. Намазано от души.

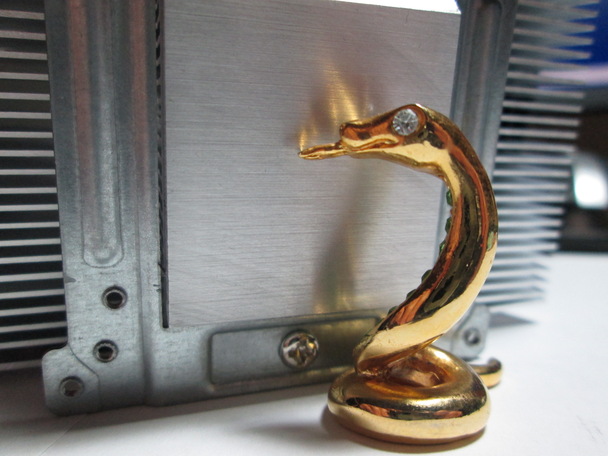

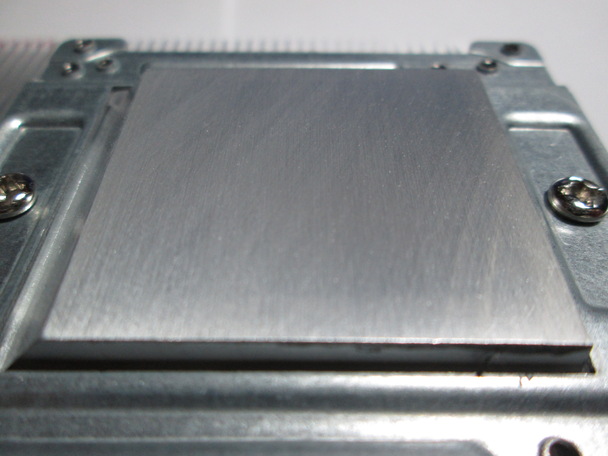

Качество обработки основания хорошее, видны следы фрезы, ни о какой полировке или никелировке речи быть не может, за такую сумму, «голый» алюминий.

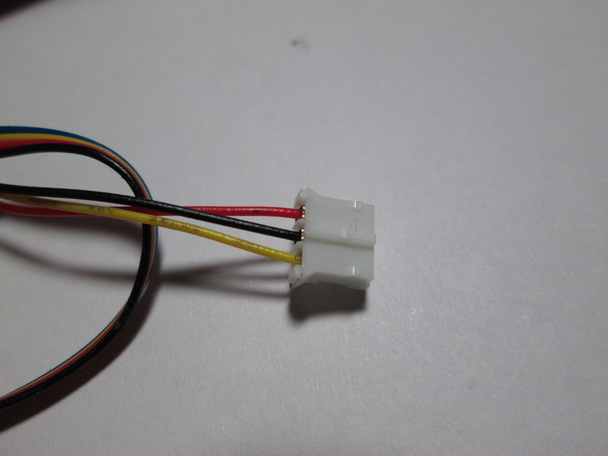

Разъем вентилятора как три, так и четыре пин, если на вашей видеокарте не окажется ни того, ни другого тогда на помощь придет переходник Molex.

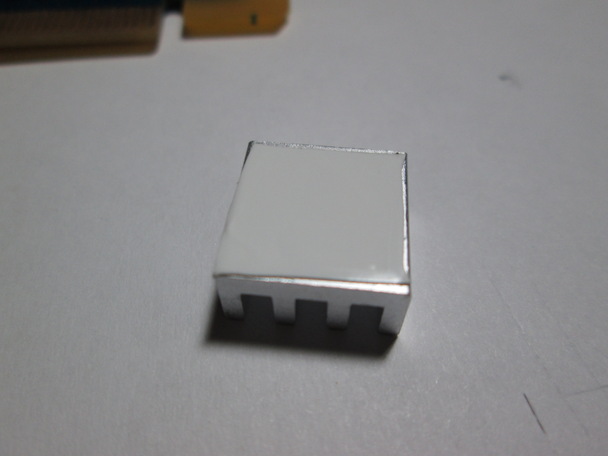

Для приклеивания радиаторов использую вышеупомянутый термоскотч, выглядит он так.
Процесс сборки прост до невозможности, кто не сможет приклеить четыре распорки и закрутить четыре винта?

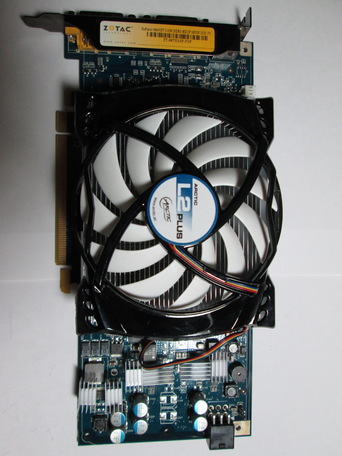

Вот что получилось после установки.
Радиаторы на силовую часть были заменены из комплекта Accelero Xtreme III, благо не используются.
Комплектные держались плохо из-за малой площади силовых элементов, использовать термоклей из комплекта можно, но я отдаю предпочтение термоскотчу, он хорошо себя показал на двух предыдущих картах, ни чего не отвалилось со временем, с охлаждением справлялся, в общем, претензий к нему нет.
Итоги.

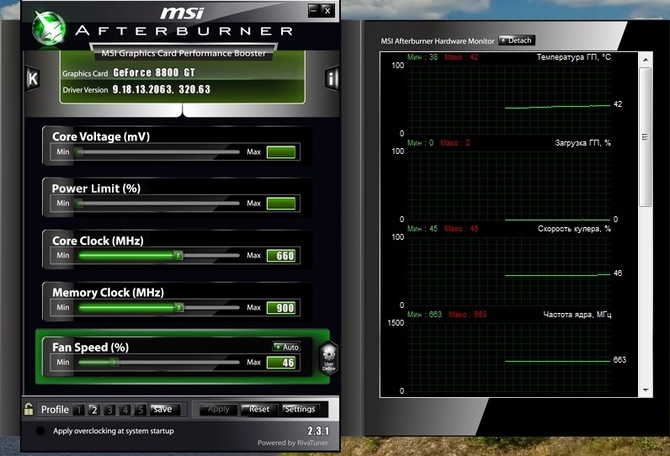

Удалось снизить температуру в простое, стало 42 градуса, напомню было 62 на рабочем столе.
Уровень шума несравним со стоковой системой охлаждения, тишина, как в нагрузке, так и в простое. Кулер подключен напрямую к видеокарте, проблем с регулировкой не замечено. Хороший, недорогой кулер для не слишком горячих видеокарт. Всем кто хочет тишины, и эффективности однозначно рекомендую. В связке с I3-2220 выдает, в World of Tanks от 58 до 110 fps, какая карта была, не спрашивайте, в Танки я не играю. Температура в игре не превышает 58 градусов. В общем, друг остался доволен.
Спасибо за уделённое вами время, надеюсь вам было интересно.
