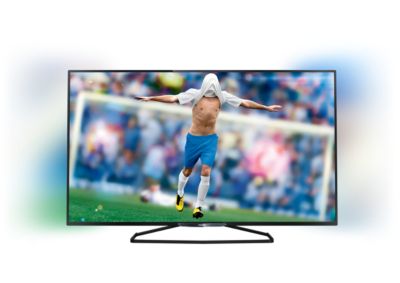

Техническое описание и состав телевизора PHILIPS 47PFT6569, тип панели и применяемые модули. Состав модулей.

Chassis/Version: TPM14.1E LA

LED backlight: LBM470P1001-M-2(L), LBM470P0301-N-2(R)

LED driver (backlight): integrated into PSU

PWM LED driver: LD7890GS

MOSFET LED driver: P3710BTF

Power Supply (PSU): 715G6338-P02-000-002S PLTVDQ401XXN3

PWM Power: LD7752B, LD7591T (PFC), LCS700LG

MOSFET Power: TK16A60W (PFC)

IC MainBoard: CPU: MT5580PUEI; DRAM: K4B4G1646B-HCK0; NAND Flash: TC58NVG2S3ETAI0; SPI Flash: CAT24C128WI

Control: WI-FI: 8WUSN24V.3A1G

Технические характеристики 47PFT6569

Диагональ экрана:	47" (119 см)
Формат экрана:	16:9
Разрешение:	1920×1080
Частота обновления:	200 Гц
LED подсветка:	есть
Smart:	есть. Поддержка Wi-Fi — есть
Поддержка 3D:	есть, поляризационная технология, конвертация 2D в 3D
Поддержка HD:	1080p Full HD
Яркость:	350 кд/м2
Прогрессивная развёртка:	есть
Стандарты TV:	PAL, SECAM, NTSC
Цифровой тюнер:	DVB-T MPEG4, DVB-T2, DVB-C
Телетекст:	с памятью на 1000 стр.
Форматы DTV:	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа:	MP3, WMA, MPEG4, MKV, JPEG
Звук стерео:	есть
Мощность звука:	22 Вт (2×11 Вт)
Акустика:	два динамика
Интерфейс:	AV, аудио x2, компонентный, SCART, RGB, HDMI x3, USB x2, Ethernet (RJ-45), Wi-Fi 802.11n, WiDi, Miracast
Разъём наушников:	есть
Вес телевизора:	с подставкой: 11.2 кг без подставки: 9.8 кг
Размеры:	с подставкой 1068x678x222 мм без подставки 1068x618x56 мм

Общие рекомендации по ремонту TV LCD LED

Возможные проявления дефектов

— PHILIPS 47PFT6569 не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

С подобными проявлениями в некоторых случаях неисправным оказывается модуль питания 715G6338-P02-000-002S. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (TK16A60W (PFC)) и выпрямительные диоды.
При пробоях диодов во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель и/или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) LD7752B, LD7591T (PFC), LCS700LG, при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

— Изображения нет, звук, есть, на пульт ДУ реагирует. Либо сразу после включение на секунду изображение может появиться и сразу пропасть.

Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте — источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод. Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.

— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.

Ремонт или диагностику материнской платы 715G6165-M01-000-005X следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Ремонт платы и замена микросхем CPU: MT5580PUEI; DRAM: K4B4G1646B-HCK0; NAND Flash: TC58NVG2S3ETAI0; SPI Flash: CAT24C128WI производятся при наличии необходимого оборудования, и соответствующей элементной базы. Неисправности, связанные с применением технологий пайки процессора BGA можно локализовать методом прогрева.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера TDSY-G720D. В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора PHILIPS 47PFT6569 без соответствующей квалификации и необходимого опыта могут привести к его полной неремонтопригодности!

Скачать: Service manual and schematic diagram PHILIPS 47PFT6569 Chassis TPM14.1E LA.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 715G6165-M01-000-005X показан на рисунке ниже:

715G6165-M01-000-005X может применяться в телевизорах:

PHILIPS 42PFT6309/60 (Panel LC420DUN (PG)(P1) CODE 106), PHILIPS 40PFT4509/60 (Panel TPT400LA-J6PE1 REV:C1A), PHILIPS 42PFT6569/60 (Panel LC420DUN (PG)(A1)), PHILIPS 32PHT4509/60 (Panel TPT315B5-DXJSFE Rev-S1Z code 112).

Внешний вид блока питания

Основные особенности устройства PHILIPS 47PFT6569:

Установлена матрица (LED-панель) TPT470H1-DUJSGK.
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0471D.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером LD7890GS. В качестве силовых элементов LED-драйвера применяются ключи типа P3710BTF.
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 47PFT6569 осуществляет модуль питания 715G6338-P02-000-002S, либо его аналоги c использованием микросхем LD7752B, LD7591T (PFC), LCS700LG и силовых ключей типа TK16A60W (PFC).
MainBoard — основная плата (материнская плата) представляет собой модуль 715G6165-M01-000-005X, с применением микросхем CPU: MT5580PUEI; DRAM: K4B4G1646B-HCK0; NAND Flash: TC58NVG2S3ETAI0; SPI Flash: CAT24C128WI и других.
Тюнер TDSY-G720D обеспечивает приём телевизионных программ и настройку на каналы.

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Телевизоры, как и любая техника, обладают своими недостатками и со временем выходят из строя. Отчего, дать точный ответ, почему телевизор филипс не включается или делает это сам по себе, невозможно без предварительной диагностики. Как правило, плазма долго работает без нареканий, с легкостью транслируя цифровые, кабельные и обычные каналы. Неисправности ЖК дают о себе знать внезапно, но зачастую они оказываются легко устранимыми своими руками.

Основные причины

Первое, на что следует обратить внимание – это кабель питания. Не исключено, что он был недостаточно воткнут в розетку. Убедитесь, что он находится в оптимальном положении и не пережат тяжёлыми предметами.

Затем осмотрите саму розетку или удлинитель, куда был подсоединён кабель. Обратите внимание на плотность соединения контактов. Будучи сильно разжатыми, происходит слабый контакт, из-за чего устройству недостаёт мощности для полноценного функционирования. Также это может стать причиной нагрева розетки и подгорания контактов, с высокой вероятностью короткого замыкания.

Иногда ЖК телевизор, включается не с первого раза. Многие, ошибочно начинают искать проблему в аппаратном оснащении плазмы, когда на самом деле, причина может крыться в пульте управления. Виной всему становятся севшие батарейки или поврежденный ик-порт.

Дабы засвидетельствовать поломку ПДУ, направьте излучателем на камеру смартфона, если лампочка не мигает, значит сели батерейки или есть прочие неисправности.

Запустить ТВ вполне реально с кнопки управления на корпусе.

Осмотрите сам приемник, нередко он оказывается в ненадлежащем состоянии, в результате падения или механического повреждения, например, попадания мяча в экран.

Если же техника вовсе не включается, и светодиод (лампочка на корпусе) всё равно мигает, следует изучить коды ошибок телевизоров Philips. Их вносят в руководство пользователя, приложенное в комплекте, что помогает определить проблему самостоятельно. К примеру, 3 последовательных мерцания сообщают о критическом состоянии питающего блока и т. д.

Среди других поломок следует отметить:

Проблемы с прошивкой.
Скачки напряжения.
Неисправности блока питания.
Поврежденный инвертор.
Человеческий фактор.

Слетела прошивка

Стоит отметить, что ПО выходит из строя чаще, чем можно предположить. Проблема кроется в нестабильной подаче электроэнергии или внезапных отключениях от источника электроснабжения. В результате выгорает модуль памяти, что приводит к стиранию операционной системы.

После «слёта» прошивки, наблюдается черный экран, техника Филипс не будет запускаться с пульта, перестаёт подключаться к Wi-Fi или начинает зависать на вступительной заставке. В редких случаях наблюдается «съезд» изображения в одну из сторон.

К слову, необязательно идти к мастерам, ведь возможно осуществить ремонт своими руками. Единственное, необходимо иметь небольшой опыт в работе с программным обеспечением и быть удостоверенным, что все «тормоза» появились из-за софта.

Если после обновления ПО, телеприёмник Philips не ищет каналы, включается и сразу выключается, то это говорит о «симптомах» аппаратной поломки. Ну а в том случае, если ТВ никак не реагирует на команды, остаётся отнести его в сервисный центр.

Внимание! Перед прошивкой найдите точное название модели своего телеприёмника. Ошибка всего в нескольких буквах способна повлечь полное нарушение алгоритмов запуска. Загружать программное обеспечение требуется только с официального сайта производителя устройства.

Скачки напряжения

По причине перепадов электричества, перестают работать отдельные элементы питания главной платы. Зачастую именно они провоцируют пропажу изображения и отсутствие звука, при наличии видеоряда на экране. Загвоздка в том, что электрическая схема, без стабилизаторов быстро приходит в негодность.

Изначально – это характеризуется незначительными сбоями в работе операционной системы. Поначалу, их можно легко устранить, воспользовавшись полной перезагрузкой, с отключением техники от источника питая. Чуть погодя, если перепады и скачки не прекратятся,электроника прекратит взаимодействовать с пультом управления, перестанет видеть флешку или вовсе повлечёт за собой «падение ПО». Справиться с восстановлением работоспособности телеприёмника сможет только мастер в сервисном центре.

Обратите внимание! Позаботьтесь о сохранности ваших устройств, посредством покупки сетевых фильтров или стабилизаторов. Столь несущественные затраты, позволят уберечь дорогостоящую аппаратуру Филипс от частых поломок.

Блок питания

Блок питания телевизора Philips является наиболее слабым компонентом системы. Он выходит из строя по причине потери конденсаторами герметичности (так называемое «вспучивание»). Первыми признаками возможной поломки, становится свист или писк, при включении устройства. Настораживает подобное далеко не всех, что в итоге приводит к серьёзному нарушению в работе устройства, включая его полную замену.

Характеризуется неисправность БП пропажей изображения, активным мерцанием подсветки и резонным отключением TV. Признаки также могут варьироваться в зависимости от модели. Так, всё тот же свист, даёт о себе знать если:

Замкнули конденсаторы.
Поломались микросхемы.
Сгорели транзисторы.

Конечно, в современных аппаратах нечто подобное большая редкость. Искать источник шума самостоятельно не рекомендуется, ведь разобрав корпус на основные части, без должной практики легко зацепить другие, не менее важные части общей системы. Лучшим решением в сложившейся ситуации, будет посещение мастерской с полной диагностикой устройства.

Нередко перепады в подачах мощности приводят к повреждению центрального процессора. А поскольку он поставляется только с платой, ремонт обойдется в несколько раз дороже, нежели покупка одного только БП.

Питание инвертора

Следом за БП, чаще всего смене подлежит инвертор. По своей структуре, он выполняет ряд полезных функций, без которых невозможно представить стабильное функционирование телеприёмника.

Во-первых, он преобразует постоянное напряжение в переменное.
Во-вторых, на его «плечах» лежит ответственность за изменение яркости.
В-третьих, инвертор отвечает за защиту от перегрузки сети и коротких замыканий.

Явным признаком поломки инвертора выступают:

Перепады яркости экрана, иногда он вовсе сам выключается или полностью гаснет.
Блики подсветки, когда индикатор сети остается включенным, но никак не реагирует на пульт управления.
Телеприёмник не запускается после длительного простоя.
Подсветка ведет себя странно, горит после выключения или вовсе отказывается запускаться.
Звук есть, а изображения нет.

Окончательно понять, что из строя вышел именно инвертор поможет только диагностика. Проводить её самостоятельно, ни в коем случае не рекомендуется, ведь без особых знаний и практике, существует вероятность задеть важные радиокомпоненты.

Дополнительно убедитесь, что антенна, подключенная ко входу TV заземлена. Иначе есть риск лишиться оборудования из-за сильной грозы.

Человеческий фактор

Самый недооценённый вариант из всех предложенных. Если говорить изначально, то невозможно пройти мимо того факта, что практически все люди не используют инструкцию по эксплуатации техники, в том числе и телеприёмника. Отсюда берётся ряд недопонимания как именно следует пользоваться оборудованием, куда подсоединять провода или как запустить таймер включения, чтобы аппарат не запускался внезапно посреди ночи.

Простая неопытность и нехватка знаний приводит к обращению в СЦ, с жалобами на неимения сигнала от антенны или проблем с определением HDMI. Куда хуже обстоят дела, когда неумелый покупатель решает самостоятельно заменить сгоревшие запчасти. Специалисты давно обращают внимания на обязательное наличие технического образования или опыта для взаимодействия с электрическими цепями TV. Поэтому не ставьте на кон исправность своей плазмы, а лучше обратитесь за помощью к квалифицированным мастерам.

Заключение

Из всего вышесказанного, нетрудно догадаться, что прежде, чем заявлять о полной неисправности новообретённой техники, необходимо обратиться за помощью к инструкции телевизора Philips. Быть может, она разъяснит, почему не включается аппаратура.

Если же оборудование Филипс отлично показало себя на протяжении последних лет, значит, причину нестабильной работы следует искать в аппаратной составляющей. Не исключено, что потребуется замена матрицы или БП. Если вы ни разу не обновляли ПО, то следует задуматься о «прокачке» софта, ведь нередко он оказывается виновником всех бед.
