Флагманские системные платы неизменно привлекают покупателей богатыми комплектами поставки, расширенной функциональностью и значительным запасом прочности, обеспечивающим хороший разгонный потенциал. Увы, высокая стоимость делает их приобретение уделом обеспеченных пользователей, тогда как большинство обывателей выбирают недорогие модели. Как правило, невысокая стоимость таких материнских плат достигается использованием младших модификаций чипсетов, упрощением дизайна и ограничении возможностей расширения. К счастью, встречаются и приятные исключения, такие как системная плата Gigabyte GA-Z77P-D3, предназначенная для работы с процессорами Intel в конструктивном исполнении LGA1155.

Отличительной чертой данной модели является использование старшей модификации системной логики Intel Z77 Express, которая наделяет новинку функциями, характерными для продуктов старшего ценового диапазона. Вместе с тем, стоимость героини сегодняшнего обзора находится в пределах 100 долларов США, что можно считать верхним психологическим пределом для экономных покупателей. Насколько Gigabyte GA-Z77P-D3 оправдывает свою цену — мы узнаем несколько позже, а пока, предлагаем ознакомиться с её техническими характеристиками.

Комплект поставки

Системная плата GA-Z77P-D3 поставляется в компактной картонной коробке, оформленной в стиле, характерном для большинства недорогих моделей Gigabyte. На лицевой поверхности нанесены наименование продукта, а также информация об использовании фирменной оболочки UEFI Setup — 3D BIOS и применении элементной базы, соответствующей внутреннему стандарту качества Ultra Durable 4.

На обратной стороне коробки покупатель может узнать подробности об особенностях фирменных технологий Gigabyte, примененных в GA-Z77P-D3, а также почерпнуть информацию о технических характеристиках, неприметная табличка с которыми приютилась в левом нижнем углу упаковки.

Комплект поставки полностью соответствует невысокой стоимости Gigabyte GA-Z77P-D3, но даже для такой недорогой модели два дополнительных кабеля SATA 6Gb/s были бы очень полезны.

Дизайн

Материнская плата выполнена в формате «зауженный» АТХ, её размеры составляют всего 305×215 мм, что хорошо для установки в компактные корпуса. При этом часть PCB, где расположены модули ОЗУ и разъем ATX24, оказывается незакрепленной, так что следует соблюдать осторожность при сборке системного блока.

Между тем, несмотря на просторное расположение компонентов, Gigabyte GA-Z77P-D3 обладает всеми необходимыми возможностями расширения. Так, новинка поддерживает любые процессоры Intel в исполнении LGA1155, а использование чипсета Intel Z77 Express гарантирует поддержку моделей с разблокированным множителем. Четыре слота DIMM способны принять 32 ГБ ОЗУ стандарта DDR3 c рабочей частотой до 2800 МГц включительно, а для инсталляции видеокарт системная плата располагает разъемом PCI Express x16 третьей ревизии (при условии установки Ivy Bridge). Второй разъем PCI Express x16 работает от системной логики при использовании четырех линий PCI-E 2.0. Для установки плат расширения используются два слота PCI Express 2.0 x1 и пара традиционных PCI, причем, последние реализованы посредством моста-переходника ITE IT8892E.

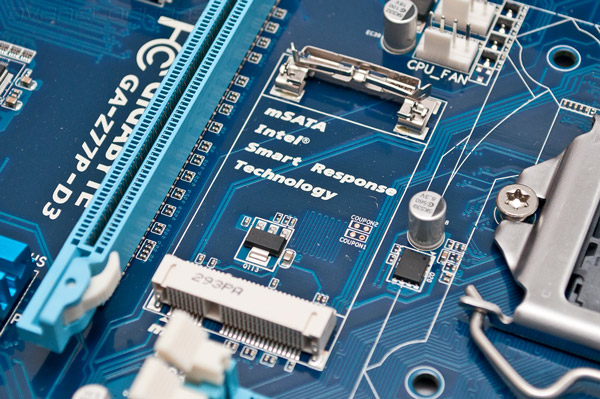

Отличительной чертой материнских плат Gigabyte является наличие порта mSATA 3 Гбит/с. Это делает возможным установку твердотельных накопителей соответствующего формата, что позволяет использовать технологию Intel SRT.

Благодаря применению чипсета Intel Z77 Express материнская плата поддерживает подключение двух дисковых накопителей стандарта SATA 6 Гбит/с и трех устройств с интерфейсом 3 Гбит/с с возможностью их объединения в массивы RAID. Подобно старшим моделям Gigabyte GA-Z77P-D3 располагает двумя микросхемами с прошивками, что обеспечивает защиту от сбоя в процессе обновления управляющего микрокода.

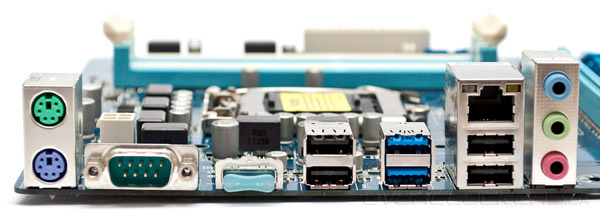

С точки зрения бюджетных продуктов конфигурация задней панели GA-Z77P-D3 не вызывает особых вопросов. Чипсет Intel Z77 Express обеспечивает поддержку четырех интерфейсов USB 3.0, два из которых выведены на заднюю панель. Вместе с тем, наличие двух разъемов PS/2 и СОМ-порта никак не компенсируют отсутствие разъемов S/PDIF и всего три аналоговых звуковых порта. Также, лишь один видеовыход HDMI не позволяет в полной мере раскрыть возможности встроенного видеоядра процессоров Intel Ivy Bridge, которые позволяют подключать до трёх мониторов. Зато, благодаря технологии Lucid Virtu MPV есть возможность объединения вычислительных мощностей встроенного и дискретного графических адаптеров.

Подсистема питания Gigabyte GA-Z77P-D3 построена по пятиканальной схеме. В её основе лежит цифровой ШИМ-контроллер ISL95836, который обеспечивает управление тремя фазами питания процессорных ядер, а два оставшихся канала формируют напряжения для интегрированной видеокарты и встроенного северного моста.

Несмотря на использование чипсета Intel Z77 Express, отсутствие охлаждения на силовых элементах VRM и четырехконтактный разъем питания АТХ12V «ставят крест» на оверклокерских амбициях GA-Z77P-D3.

Для подключения вентиляторов материнская плата Gigabyte располагает четырьмя разъемами с возможностью управления скоростью вращения посредством ШИМ, а за отвод тепла от микросхемы системной логики отвечает крошечный радиатор.

Для поддержки накопителей предназначены шесть разъемов SATA, которые можно найти по правому краю нижнего угла.

Четыре из них, голубого цвета, соответствуют спецификации SATA II, а сдвоенный белый – SATA 6 Гбит/с. Все они обеспечиваются силами интегрированного в чипсет контроллера. Разъемов eSATA, как и дополнительных контроллеров, нет. Вместо этого пятый порт совмещен со специальным слотом для установки твердотельного накопителя с интерфейсом mSATA. Это решение подразумевает активное использование технологии Intel Smart Response. Суть ее заключается в использовании быстрой флеш-памяти для буфера часто используемых файлов.

Содержание

Технические характеристики
Возможности BIOS
- реклама
Рекомендуем к прочтению

Рядом находится перемычка ClrCMOS для сброса настроек BIOS. Там же по соседству можно обнаружить разъем TPM, для подключения соответствующего модуля. Чуть выше распаяна микросхема контроллера ввода/вывода и системного мониторинга ITE IT8728F.

Еще четыре разъема этого стандарта находятся на задней панели. Кроме этого есть поддержка интерфейса USB 3.0, причем теперь она реализована при помощи интегрированного в чипсет соответствующего контроллера. Одну колодку для подключения двух устройств можно найти рядом со слотами памяти и основным коннектором питания ATX.

Еще четыре порта находятся на задней панели. Здесь получается неувязка, поскольку чипсет Intel Z77 обеспечивает только четыре таких порта. Внимательно смотрим и обнаруживаем недалеко от задней панели контроллер EtronTech EJ168A, который представляет еще два порта.

Немного выше колодок USB 2.0, справа от двух слотов PCI, находится микросхема ITE IT8892E.

Это мост PCI-e – PCI, который необходим для поддержки интерфейса PCI, поскольку этот чипсет Intel его не поддерживает.

Левее колодок USB 2.0 находятся два разъема: COM-порт и вывод передней аудиопанели.

По левому краю можно обнаружить микросхему восьмиканального звукового кодека VIA VI2021.

Это решение нечасто встретишь на платах, в основной массе применяются «чипы» производства компании Realtek.

Немного выше находится микросхема гигабитного сетевого контроллера Atheros AR8151-B.

Один разъем PS/2 для подключения клавиатуры или мыши;
Четыре разъема USB 2.0;
Четыре разъема USB 3.0;
Один гигабитный сетевой разъем RJ-45;
Один видеовыход D-Sub;
Один видеовыход DVI;
Один видеовыход HDMI;
Один оптический выход S/PDIF Out;
Пять аудиоразъемов типа minijack.

Технические характеристики

Поддерживаемые процессоры	Celeron G, Pentium G, Core i3, i5, второго и третьего поколения в исполнении Socket 1155
Системная шина, частота	DMI 2.0 (20 Гбит/с)
Системная логика	Intel Z77 Express
Оперативная память	4 x 240-pin DDR3 DIMM, четырехканальный режим, до 64 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 (разгон) / 2400 (разгон)
Слоты расширения	2 — PCIe 3.0 x16 (x16+x4) 3 – PCIe 2.0 x1 2 – PCI 2.2
Поддержка Multi-GPU	CrossFireX, Luc >	Поддержка SATA/RAID	2x SATA 6.0 Гбит/с порта – Intel Z77; RAID 0, 1, 5, 0+1, JBOD; 4x SATA 3.0 Гбит/с порта — Intel Z77; RA >	Поддержка eSATA	нет
Сеть	1х Atheros AR8151-B
Аудио	VIA VI2021 – 8-канальный HD аудиокодек
USB 2.0	4+6x USB 2.0 (Intel Z77)
USB 3.0	2+2x USB 3.0 (Intel Z77) 2x USB 3.0 (EtronTech EJ168A)
IEEE-1394	нет
Системный мониторинг	ITE IT8728F
Питание материнской платы	ATX 24-pin, 4pin ATX 12V
Разъемы и кнопки задней панели	1x PS/2 клавиатура или мышь 4x USB 2.0/1.1 4х USB 3.0 1x RJ45 1x D-Sub 1x DVI-D 1x HDMI 1.3а 1х Optical S/PDIF Out 5x 3,5 мм Jack
Фирменные технологии	LAN Optimizer 3D Power 3D BIOS Xpress Recovery2 @BIOS Q-Flash ON/OFF Charge eXtreme Hard Drive Auto Green Q-Share Xpress™ Install Dual UEFI BIOS Ultra Durable 4
Размеры, мм	305 x 244
Форм-фактор	ATX.

Возможности BIOS

BIOS платы Gigabyte GA-Z77-D3H можно посмотреть на видеоролике ниже.

Более детально все пункты меню уже изучены в одном из обзоров, посвященном плате Gigabyte GA-Z77X-UD5. Поэтому нет смысла повторяться, а для сравнения приведу только скриншоты из разделов и подписи к ним.

Открывается меню настроек с трехмерной модели платы. Оно так и называется 3D Mode.

Внизу находятся семь значков, при нажатии на которые всплывает окно с настройками.

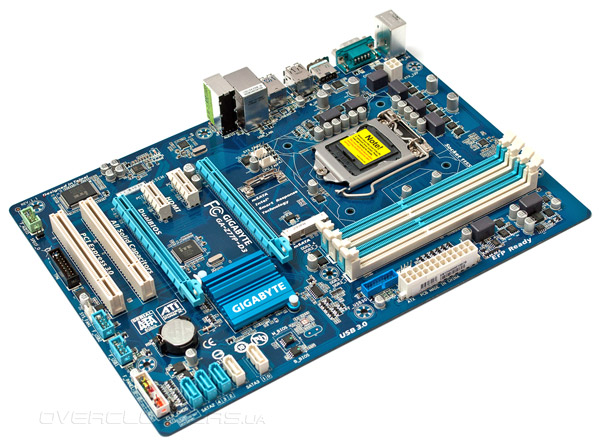

В этом обзоре мы подробно рассмотрим полноформатную материнскую плату GIGABYTE GA-Z77P-D3 . Это решение интересно тем, что при стоимости около 100 USD материнская плата основана на небюджетном наборе системной логики Intel Z77 Express и выполнена в форм-факторе ATX. Также при беглом осмотре бросается в глаза наличие двух PEG-разъемов и поддержка технологии ATI CrossFireX. Из дополнительных «плюшек» на плате имеется разъем mSATA для установки SSD-накопителя. Такой набор возможностей, как правило, характерен для более дорогих материнских плат, поэтому давайте внимательно рассмотрим эту материнскую плату и попробуем найти все «подводные камни».

Спецификация материнской платы GIGABYTE GA-Z77P-D3:

Intel Z77 Express

Intel Core i7/ Core i5 / Core i3 второго и третьего поколений. Pentium / Celeron.

DDR3 2400 (O.C.)/1600/1333/1066 МГц

4 x DDR3 DIMM двухканальной архитектуры до 32 ГБ
Поддержка памяти non-ECC, не буферизированной

1 x PCI Express x16 3.0/2.0 (x16)
1 x PCI Express x16 2.0 (x4)
2 x PCI Express x1
2 x PCI

AMD CrossFireX, LucidLogixVirtu MVP

Чипсет Intel Z77 Express поддерживает:
2 x SATA 6.0 Гбит/с
3 x SATA 3.0 Гбит/с

1 x mSATA
с возможностью организации SATA RAID 0, 1, 5 и 10
с поддержкой Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology.

Realtek ALC887, 8-канальный High-Definition Audio кодек с оптическим выходом S/PDIF

Гигабитный сетевой контроллер Realtek 8111F

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x для процессорного кулера
3 x для корпусного вентилятора

Внешние порты I/O

2 x PS/2 (мышь и клавиатура)
1 x HDMI порт

3 аудио разъема

Внутренние порты I/O

2 х SATA 6.0 Гбит/с
3 х SATA 3.0 Гбит/с

1 x mSATA
1x S/PDIF выход
2 x USB 2.0 (дополнительно 4)
1 x USB 3.0 (дополнительно 2)

1 x TPM
Аудио разъемы передней панели
Разъем системной панели

2 x 64 Mb Flash ROM,

UEFI AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a.

eXtreme Hard Drive (X.H.D)

LAN Optimizer (Intelligent optimization network management tool)

2 x SATA кабеля 6.0 Гбит/с
Инструкция и руководство
1 х DVD с драйверами и ПО
Заглушка

Форм-фактор Размеры, мм

Свежая версия BIOS и драйвера могут быть загружены со страницы загрузки.

Упаковка материнской платы GIGABYTE GA-Z77P-D3 имеет привычное для компании оформление. На лицевой части упаковки приводится наименование материнской платы, а в нижней части находятся пиктограммы, которые обозначают используемые технологии.

Задняя сторона коробки оформлена очень красочно. Здесь можно найти отметки о ключевых особенностях материнской платы. Большего всего внимания уделено фирменной концепции GIGABYTE Ultra Durable 4 Classic. В нее входят следующие технологии:

Не стоит воспринимать данную материнскую плату, как плату способную работать в неблагоприятных условиях – нет каких либо сертификатов, подтверждающих возможность стабильной работы в более жестких условиях, например УкрСЕПРО или IEC, но есть надежда, что примененный набор технологий продлит срок службы ПК в обычных условиях.

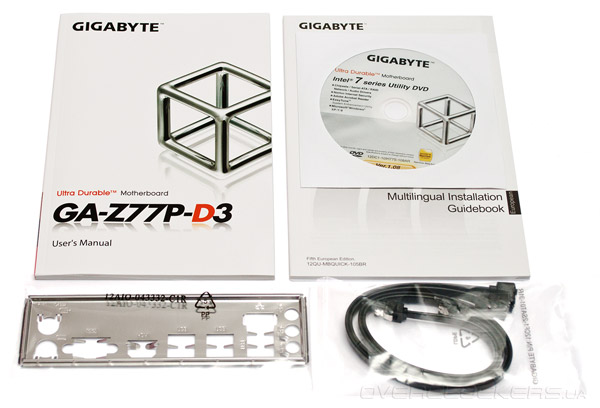

Комплектация материнской платы GIGABYTE GA-Z77P-D3 достаточно скромная:

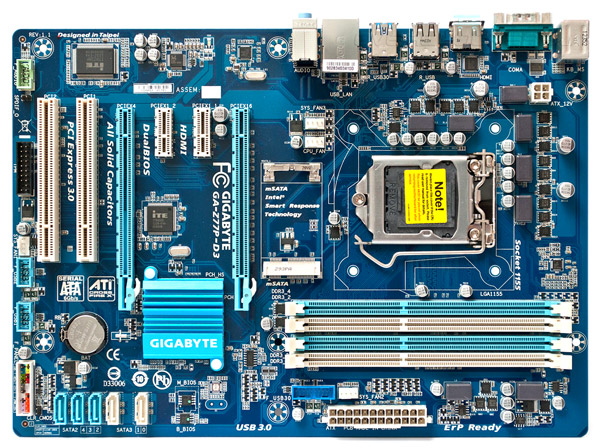

Компоновка материнской платы GIGABYTE GA-Z77P-D3 выполнена грамотно, без серьезных недостатков, хотя из-за некоторого уменьшения ширины (принятый стандарт ATX – 305 х 244 мм, а плата имеет размеры 305 х 215 мм) правые углы не имеют монтажных отверстий, из-за чего они «свисают», что потребует повышенной аккуратности от владельца при сборке системы и подключении кабелей. Для удобства подключения разъемы питания и основные порты размещены по краям платы. Слоты PCI Express x16, предусматривающие использование ATI CrossFireX, расположены через два, что позволяет устанавливать крупногабаритные видеокарты. Но есть небольшое замечание: при установленном крупногабаритном видеоадаптере в нижний слот PEG доступ к разъемам SATA будет перекрыт. Но, учитывая, что нижний PEG разъем всегда работает в режиме x4, установка в него видеоадаптера маловероятна в виду недостаточной рациональности подобной конфигурации.

На обратной стороне материнской платы находится опорная металлическая пластина, которая не позволяет материнской плате деформироваться при установке процессорной системы охлаждения.

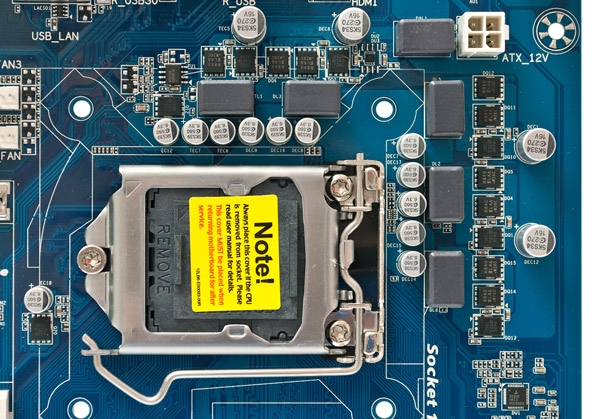

Основной преобразователь напряжения питания процессора выполнен по схеме 3+1+1 фазы. Две фазы используется для питания системного агента и видеоядра, а еще три для питания ядер процессора. В качестве ШИМ-контроллера используется микросхема Intersil ISL95836. Поскольку материнская плата принадлежит к серии Ultra Durable 4 Classic, то все используемые конденсаторы полимерные, а дроссели с ферритовыми сердечниками. Дополнительное охлаждение узла питания процессора отсутствует, но, учитывая то, что материнская плата не предназначена для оверклокерских экспериментов, то такой подход оправдан.

Питание к процессору подводится через 4-контактный разъем ATX 12V, если не использовать hi-end процессоры Intel Core i7 с высоким энергопотреблением и не увлекаться оверклокерскими экспериментами, то по поводу этого не полноразмерного разъема можно не волноваться.

На материнской плате GIGABYTE GA-Z77P-D3 установлено четыре разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная гарантированная частота оперативной памяти составляет 2400 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы одного цвета. Узел питания оперативной памяти на GIGABYTE GA-Z77P-D3 имеет двухфазное исполнение.

Для охлаждения PCH Intel Z77 Express на материнской плате GIGABYTE GA-Z77P-D3 используется низкопрофильный алюминиевый радиатор. Во время тестирования температура радиатора не превышала 41ºC, что является хорошим показателем.

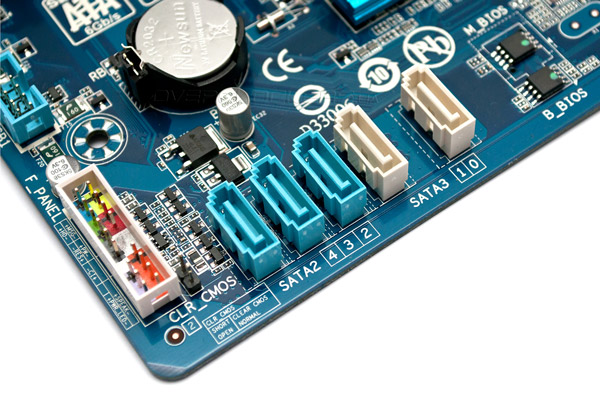

За счет возможностей системной логики Intel Z77 Express на материнской плате GIGABYTE GA-Z77P-D3 реализованы три порта SATA 3 Гбит/c и два порта SATA 6 Гбит/c. За счет одного порта SATA 3 Гбит/c был реализован порт mSATA. Дополнительных контроллеров производитель не добавил, например, для реализации eSATA, который, наверняка, был бы востребован потенциальными покупателями. Разъемы SATA установлены перпендикулярно материнской плате, что косвенно указывает на неигровую направленность (т.е. производитель не предполагает установку крупногабаритного видеоадаптера во второй разъем PCI Express x16).

Разъем mSATA обеспечивает возможность установки SSD-накопителей с соответствующим интерфейсом для увеличения быстродействия системы. Это происходит за счёт кэширования данных на SSD-накопитель в соответствии с возможностями технологии Intel Smart Response Technology. Расположение порта mSATA выбрано удачно, к тому же размер накопителя совсем невелик, а значит, каких-либо неудобств такая система не вызовет.

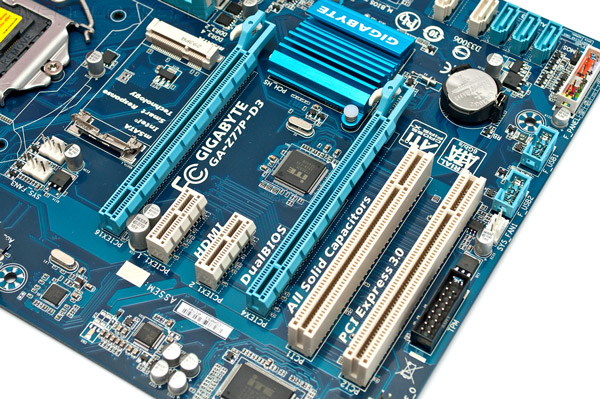

На материнской плате GIGABYTE GA-Z77P-D3 имеется два слота PCI Express x16. Верхний слот использует все 16 линий PCI Express 3.0, а нижний слот PCI Express x16 работает лишь с четырьмя линиями PCI Express 2.0 вне зависимости от режима. Расположение PEG разъемов позволяет использовать видеоадаптеры с «двух-» и даже с «трехэтажной» системой охлаждения, но использование двух видеоадаптеров высокого уровня не будет оправданным из-за невысокой пропускной способности слота PCI Express x16 2.0. Кроме этого, для установки различных карт на материнской плате имеется еще по паре разъемов PCI Express х1 и PCI.

Работа шины PCI стала возможна лишь благодаря наличию моста PCI-E to PCI ITE IT8892E, так как чипсет Intel Z77 Express не имеет встроенной поддержки этой шины.

За работу цифрового видеовыхода HDMI отвечает достаточно распространенная микросхема ASMedia ASM1442.

В качестве звукового кодека на материнской плате GIGABYTE GA-Z77P-D3 используется достаточно распространенный 8-канальный HDA-кодек Realtek ALC887.

Для подключения к локальной сети на материнской плате GIGABYTE GA-Z77P-D3 используется весьма распространенный гигабитный сетевой контроллер Realtek 8111F. Использование такого популярного контроллера гарантирует отсутствие каких-либо проблем с совместимостью и драйверами.

За реализацию COM-порта, разъемов PS/2, а также слежение за температурой компонентов и скоростью вращения вентиляторов отвечает микросхема ITE IT8728F.
