Платы на новых чипсетах из 800-ой серии несомненно будут составлять основную тему обзоров системных плат для платформы AMD в обозримом будущем. Но давайте отвлечемся и сделаем исключение для одной модели от Gigabyte, выпущенной достаточно недавно и весьма интересной для своей потенциальной аудитории, несмотря на то что основана она еще на чипсете AMD 770.
Содержание
Особенности платы
Уже при первом взгляде на плату, становится ясно, что разработчики «имели в виду». Единственный графический порт, но при этом 4 PCI-слота, которые будут гарантированно доступны даже при установки видеокарты с двухслотововй системой охлаждения. Пунктуальное внимание к другим устаревающим типам интерфейсов (COM, LPT, FDD). Словом, плата явно ориентирована на консервативную часть пользователей, которые твердо уверены, что более одной видеокарты они не поставят, но и интегрированной графикой довольствоваться не собираются, равно как и не собираются отказываться от исправно работающей периферии, рассчитанной на старые типы интерфейсов.
Впрочем, платы с поддержкой современных процессоров (а в данном случае, включая и шестиядерники), но при этом оснащенные с оглядкой назад, можно найти в продаже и от других производителей. Поэтому в Gigabyte решили отличиться еще и тем, что наряду со старыми интерфейсами предусмотрели полный комплект современных. В частности, имеется отдельный контроллер на два порта SATA 3.0.
по ссылке — вид платы в 3/4 со стороны задней панели

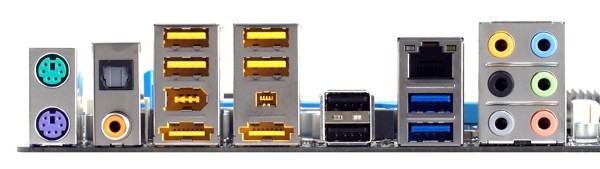

А на задней панели размещены два порта USB 3.0 фирменного синего цвета. Не забыты и FireWire обоих типов, есть пара eSATA, причем не в ущерб количеству внутренних SATA-портов, поскольку организованы они не за счет чипсетных, а с помощью дополнительного контроллера. Наконец, из числа приятных мелочей — оптический и коаксиальный S/PDIF. Похоже, с таким оснащением разработчики хотят угодить всем, и плата действительно претендует на уникальность в своем роде.
Ясно, что с таким оснащением плата получается не очень дешевой по себестоимости, а ведь те, кто присматривается сейчас к моделям на 770-ом чипсете в основном не настроены платить много. И система охлаждения явно выступила предметом экономии, на северном мосту установлен довольно компактный радиатор, а на южном и вовсе пластинка с едва заметными ребрами. На полевых транзисторах стабилизатора напряжения радиатор отсутствует. Впрочем, это допустимо, сам чипсет, не имеющий интегрированной графики, греется умеренно (и даже если в тесном корпусе будет вынужден прогреваться до высоких «на ощупь» температур, для пользователя нет причин для беспокойства, поскольку эти микросхемы сами по себе температуростойкие и могут стабильно работать в гораздо более жестких условиях, например, во встраиваемых и индустриальных решениях). А вот отсутствие радиатора на полевых транзисторах наверняка скажется на возможностях платы в деле разгона топовых процессоров. Но здравый смысл подсказывает, что уж на это в данном случае рассчитывать не следует, даже будучи неисправимым максималистом.
Между тем, стабилизатор напряжения питания процессора по меркам среднебюджетной платы просто роскошный — 10-канальный, установлено по 2 высокоэффективных полевых транзистора с Low RDS (on) на канал, в качестве дросселей установлены катушки с ферритовыми сердечниками. Установлены 11 конденсаторов по 820 мкФ и 3 — по 270 мкФ, все без исключения конденсаторы на плате от ведущих японских производителей, твердотельные. Плата имеет утолщенные вдвое медные слои питания и заземления. Поддерживаются процессоры с заявленным TDP до 140 Вт.
Кстати, не забывает Gigabyte и о своей давней традиции ставить по две микросхемы CMOS, чтобы предохранить пользователя от последствий неудачной перепрошивки. Лишь на совсем дешевых платах эта функция реализуется программно: резервный образ BIOS просто хранится в защищенном разделе в основной микросхемы, но в данном случае используется аппаратный вариант.
В комплектации два шлейфа SATA с металлическими защелками и с одного конца разъем имеет Г-образную форму, что значительно способствует надежности соединения. Похвально наличие краткого руководства по сборке, в том числе и на русском языке.
Фирменные утилиты в прежнем составе: EasyTune для мониторинга, настройки параметров управления вентиляторами и прочего, Face-Wizard для редактирования заставки BIOS, Q-Share для удобной организации обмена файлами в локальной сети и @BIOS для перепрошивки BIOS с возможностью автоматического поиска образа на сервере Gigabyte. А из сторонних утилит остался лишь Norton Internet Security, что само по себе оправдано, поскольку не всем интересно доплачивать за принудительно поставляемый софт.
Функциональность
Плата основана на чипсете AMD 770 (северный мост AMD 770 и южный 710), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 6 внутренних портов SATA 2.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1 и 0+1) и два SATA 3.0, реализованных за счет дополнительного контроллера. Также имеется чипсетный канал IDE с поддержкой 2 накопителей PATA/133.
На плате установлены и дополнительные контроллеры, обеспечивающие:
- интегрированный звук (8-канальный HDA-кодек Realtek ALC888), на заднюю панель выведены оптический и цифровой S/PDIF Out;
- SATA 3.0 (Marvell 9128, интерфейс PCIEx1), с поддержкой двух портов SATA 3.0, диски, подключенные к ним, могут объединяться в режимах RAID 0 и 1;
- eSATA 2.0 (JMicron JMB362, интерфейс PCIEx1), с поддержкой двух портов eSATA 2.0, диски, подключенные к ним, могут объединяться в режимах RAID 0 и 1;
- сетевой контроллер (Realtek 8111D, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
- FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a: из которых два выведены на заднюю панель в виде 4 и 6-контактного разъемов;
- USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
- cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентилятора в зависимости от показаний соответствующих датчиков. Регулировка доступна как для 4, так и 3-контактных вентиляторов.
Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:
| Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.02, -0.05 | Отлично |
| Уровень шума, дБ (А): | -89.4 | Хорошо |
| Динамический диапазон, дБ (А): | 89.4 | Хорошо |
| Гармонические искажения, %: | 0.0014 | Отлично |
| Гармонические искажения + шум, дБ (А): | -83.0 | Хорошо |
| Интермодуляционные искажения + шум, %: | 0.0097 | Очень хорошо |
| Взаимопроникновение каналов, дБ: | -90.6 | Отлично |
| Интермодуляции на 10 кГц, %: | 0.0099 | Очень хорошо |
Общая оценка: Очень хорошо (подробнее).
Результат близок к максимально возможному для используемого кодека.
Разгон
Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.
| Настройки для разгона в BIOS | Наличие | Примечание (диапазон регулировки) |
|---|---|---|
| Тайминги памяти | + | |
| Частота памяти | + | DDR3-800—DDR3-1600 |
| Частота (множитель) шины HT | + | |
| Опорная частота ЦП | + | 200—500 МГц |
| Коэффициент умножения ЦП | + | два параметра: для ядер и CPU NB |
| Режим Advanced Clock Calibration | + | Auto, -12%—+12% (для каждого ядра) |
| Напряжение процессoрного ядра | + | -0,600—+0,600 В (CPU) -0,600—+0,600 В (CPU NB) |
| Напряжение памяти | + | 1,5—2,4 В и для DRAM VTT (0,75 —1,20 В) |
| Напряжение чипсета | + | 1,1—1,8 В (для северного моста) 1,8—2,2 В (для PCIE-шины) |
(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS F2. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню, но собственно настройки для разгона, включая и регулировки напряжения, по умолчанию открыты. А в число скрытых попали действительно редко используемые регулировки.
Все необходимые параметры для разогна имеются, удобно сгруппированы в одном разделе, здесь же подсвечиваются фактически получаемые значения частот и напряжений. Четко работает автоматическая загрузка с параметрами по умолчанию при переразгоне.
| Phenom II X3 720 Black Edition (2,8 ГГц) | Phenom II X4 810 (2,6 ГГц) | |
| Тактовая частота ЦП, МГц | 3800 | 3835 |
| Опорная частота (множитель), МГц | 200 (x19) | 295 (x13) |
| Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В | 1,475/1,30 | 1,49/1,35 |
| Частота (множитель) CPU NB, МГц | 2400 (x12) | 2360 (x8) |
| Частота (множитель) шины HT, МГц | 2000 (x10) | 2065 (x7) |
| Частота памяти, МГц | DDR3-1333 | DDR3-1180 |
| Примечание | разгон с увеличением множителей (ядра и CPU NB) | разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT |
Отличный результат в разгоне как с помощью множителя, так и за счет опорной частоты. Тем не менее, не следует считать, что эта плата совершенно равна топовым по возможностям. Например, попытка разгонать Phenom II X4 965 закончилась неудачей, едва удалось нарастить частоту до 3,9 ГГц (тогда как был взят экземпляр процессора ревизии C3, на топовых платах свободно разгонявшийся до 4,1-4,2 ГГц). Полевые транзисторы стабилизатора напряжения при этом оказались сильно нагретыми, и скорее всего именно отсутствие радиатора на этом узле и явилось ограничивающим фактором.
Производительность и экономичность
Для сравнения были взяты результаты ранее протестированной платы ASRock M3A770DE на чипсете AMD 770.
| Тест | ASRock M3A770DE | Gigabyte 770TA-UD3 |
| Архивирование в 7-Zip, мин:сек | 2:28 | 2:21 |
| Кодирование x264, мин:сек | 1:27 | 1:17 |
| Crysis (High@1280×1024), fps | 42 | 45 |
| FarCry 2 (Very High@1680×1050), fps | 62 | 62 |
| World in Conflict (Very High@1680×1050), fps | 29 | 29 |
Несмотря на долгую жизнь чипсета AMD 770, и казалось бы уже отшлифованный до совершенства BIOS у плат на нем основанных, в Gigabyte нашли еще небольшой резерв для ускорения.
Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)
| Phenom II X4 810 + Radeon HD4850 | ASRock M3A770DE | Gigabyte 770TA-UD3 |
| Редактирование текста, Вт (Сool’n’Quiet ON) | 72 (IES Off) 67 (IES On) | 72 |
| Редактирование текста, Вт (Сool’n’Quiet OFF) | 84 | 89 |
| Игра FarCry 2, Вт | 132-168 | 137-190 |
В свое время компания Gigabyte была первой, использовавшей аппаратные схемы управления количеством активных фаз стабилизатора напряжения. Однако речь тогда шла об относительно дорогих моделях, и распространять эту функциональность на бюджетный сегмент не стали. Соответственно, у пользователя возникает выбор: либо плата с мощной схемой питания, выполненной по всем современным канонам, за исключением собственно динамического управления, либо схема попроще, но чуть более экономичная, а в некоторых случаях еще и «динамическая». Кого привлекает первый подход, например, для сборки игровой или универсальной конфигурации, наверняка предпочтут плату от Gigabyte. Тем же кто озабочен вопросами экономии и настроен собрать облегченную конфигурацию, целесообразно обратить внимание на продукцию ASRock или ECS, по нашим тестам этим производителям особенно хорошо удаются экономичные схемы питания. Но в этом случае логичнее обратить внимание на платы с интегрированным графическим ядром.
Выводы
Когда на тест поступают платы, наподобие рассмотренной в этом обзоре, можно как минимум сделать вывод, что сотрудники отдела технического маркетинга в компании не зря едят свой хлеб. И наверняка изучают запросы пользователей, в том числе и специфические, как в данном случае. Плата явно ориентирована на сторонников плавного апгрейда, желающих еще и максимально растянуть срок службы и периферии, и самой платы. Для этого плата должна быть по-максимуму оснащена как устаревшими, так и современными интерфейсами, в том числе только входящими в обиход. Инженерам Gigabyte вполне удалось решить эту задачу.
Краткий обзор материнской платы GIGABYTE GA-770TA-UD3
Недавно провел upgrade старого домашнего компьютера на базе 2-х ядерного процессора Core 2 Duo Е8200 под соккет 775, и DDR2 памяти, на 4-х ядерный комплект под соккет АМ3 и DDR3 память. После продолжительного изучения обзоров и прайсов компьютерных фирм, за основу системы выбрал материнскую плату GIGABYTE GA-770TA-UD3.
Выбор пал на данную плату, по следующим причинам:
— наличие набора логики пусть морально устаревшего, но достаточного для разблокировки дополнительных ядер различных процессоров, на базе чипсета AMD 770, с южным мостом AMD SB710;
— наличие всевозможных разъемов и портов, в том числе современных USB 3.0 и SATA3;
— наличие 4-х разъемов PCI;
— 8+2 фазная схема питания (забегая вперед хочу заметить, что по факту схема питания 4+1, но с двойным количеством деталей);
— 8-ми контактный дополнительный разъем питания (полезно для питания и разгона 4-х ядерных процессоров);
— поддержка процессоров с уровнем TDP до 140 Вт;
— как предполагалось до покупки, и оказалось после — плата должна попасть в список поддерживающих как минимум 6-ти ядерные процессоры;
— благодаря технологии Ultra Durable 3, уменьшен нагрев платы, а следовательно увеличена стабильность, в том числе — в разгоне;
— относительно низкая цена.
Кратко основные характеристики следующие:
| Наименование | Значение |
|---|---|
| Модель | GIGABYTE GA-770TA-UD3 |
| Чипсет | AMD 770 / SB710 |
| Процессорный разъем | Socket AM3 |
| Поддерживаемые процессоры | AMD Phenom™II / AMD Athlon™II |
| Системная шина, МГц | HyperTransport 3.0 поддерживающая 5200/2000 МТ/с |
| Используемая память | DDR3 1866(в режиме оверклокинга)/1333/1066 МГц |
| Поддержка памяти | 4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ |
| Слоты расширения | 1 x PCI Express x16 (PCI Express x16 соответствует PCI Express 2.0) 2 слота PCIe x1 4 x PCI |
| LAN | Realtek 8111D (10/100/1000 Mbit) |
| Звуковая подсистема | 8-канальный аудио кодек Realtek ALC888 |
| Питание | 24-контактный разъем питания ATX 8-контактный ATX12V разъем питания |
| Внутренние порты I/O | 24-контактный ATX 8-pin разъем питания ATX 12V 1 x CD in 1 джампер для очистки CMOS 1 x COM 1 x CPU fan header 1 разъем для подключения дисковода 1 x аудио разъем 1 x front panel header 1 x IDE 1 x IEEE 1394a 1 x LPT Разъём для подключения вентилятора северного моста Разъем питания для вентилятора 1 x SPDIF in 1 x SPDIF out 2 x SATA 6Gb/s 2 разъема system fan 2 x USB 2.0/1.1 6 x SATA 3Gb/s |
| Внешние порты I/O | 2 x USB 3.0/2.0 1 x PS/2 (Клавиатура) 1 x PS/2 (Мышь) 1 x RJ45 LAN 1 x SPDIF out (коаксиальный) SPDIF выход (оптический) 2 x eSATA 3Gb/s 2 x IEEE 1394a 6 аудио разъемов (Line In / Line Out / MIC In/Surround Speaker Out (Rear Speaker Out) / Center / Subwoofer Speaker Out / Side Speaker Out) 6 x USB 2.0/1.1 |
| BIOS | 2 x 8Мбит ПЗУ PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Поддержка технологии DualBIOS™ Использован BIOS, выпускаемый по лицензии компании AWARD |
| Комплектация | Руководство пользователя; 2 x SATA кабеля; 1 x UltraDMA 133/100/66 кабель; Планка задней панели; DVD с драйверами. |
| Форм-фактор Размеры, мм | ATX, 305mm x 230mm |
Комплектация платы, как было отмечено выше — весьма скудная. Имеется необходимый минимум для первого старта системы, но для современной системы двух кабелей SATA и одного кабеля IDE — однозначно недостаточно. Также в комплекте нет колодки для быстрого подключения всего, что касается корпуса.
Компоновка и расположение разъемов, деталей, радиаторов — также оставляют желать немного лучшего:
— чипсет расположен близко к соккету, при установке кулера я случайно его задел, сорвал кристалл с термозамазки, пришлось снимать радиатор с чипсета, мазать термопасту, крепить обратно, и в дальнейшем — быть осторожнее;
— 8-ми пиновый разъем дополнительного питания расположен крайне неудобно;
— защелка, блокирующая видеокарту в разъеме PCI Express x16 крайне труднодоступна;
— разъемы SATA2 не помешало бы вывести вбок, как это сделано с разъемами SATA3;
— нет радиатора на мосфетах питания процессора и памяти, хотя отверстия присутствуют;
— северный мост платы значительно греется под нагрузкой даже без разгона, правда для охлаждения до приемлемой температуры 45-50 градусов достаточно наличия минимального воздушного потока (пришлось установить кулер с питанием от 7В, на боковую стенку корпуса).
Положительные моменты:
— 2-х пиновый разъем для сброса настроек BIOS расположен относительно удобно — в нижней угловой части платы, ближе к разъемам SATA;
— доступ к разъемам SATA2 не перекрыт видеокартой, но они не выведены вбок, так что имеем +/-
Максимум стабильной частоты шины платы: 290МГц (в тестах Linx, OCCT и различных 3DMark — стабильная работа). Но с такой частотой плата иногда не стартует с первого раза, поэтому для режима 24/7 я бы оставил шину не выше 280МГц. Хотя эта частота шины достигнута без повышения напряжений на элементах платы, и NB процессора.
Разгон процессора AMD Phenom II X3 720 Black Edition, с разблокированным 4-м ядром, путем повышения множителя, позволил получить 3400МГц стабильных, при 1,425В. Дальше повышать напряжение не могу, т.к. уже при 1,450В процессор греется до 70 градусов Цельсия. Так что дальнейшие достижения разгона будут поставлены после замены, или модернизации крепления кулера + замены штатного вентилятора более производительным (Scythe NINJA PLUS первой ревизии, с креплением под АМ3 переделанным из крепления под соккет 775).
Разгон AMD Phenom II X3 720 Black Edition
Подводя итог данному описанию собственных впечатлений от данной железки хочу сказать, что плата создает двоякое впечатление. С одной стороны имеем множестро положительных сторон, перечисленных в начале статьи, плюс функциональность, полностью покрывающую мои запросы на ближайшую перспективу и возможный upgrade на 6-ти ядерный процессор при необходимости, а с другой стороны — передовые технологии крепко смешаны с морально устаревшими, и омрачены мелкими недоработками, экономией на спичках в виде отсутствия радиатора схеме питания, и вводом покупателя в заблуждение на счет схемы питания. Но в целом — платой я доволен.
